Unit-Socket/Bridge-Socket

Unit Socket은 모터유닛에 대한 설치가 용이하고 인출시 편리하며,
Bridge Socket은 수집장치의 이중화 결선을 지원하여 통신 안정성을 높입니다.

Unit-Socket/
Bridge-Socket

Unit Socket은 모터유닛에 대한 설치가 용이하고 인출시 편리하며, Bridge Socket은 수집장치의 이중화 결선을 지원하여 통신 안정성을 높입니다.

요약

특징

사양

퀵가이드

자주하는질문

자료다운로드

요약
특징
사양
퀵가이드
자주하는질문
자료다운로드

요약

모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임

IEC 61557-12 Class 0.5 수준의 정밀계측

접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단

목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공

MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화

유지보수의 용이성 제공

장치이중화를 지원하는 HMI 디스플레이

컬러 터치 TFT LCD를 가진 인입유닛 통합모듈 HMI 디스플레이를 통하여 뛰어난 현장 분석 기능을 제공

통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP 컨트롤러와 게이트웨이

장치간 통신신뢰성을 높인 통신이중화 지원

높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원

통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공

제어 유연성을 제공하는 제어로직 에디터(Control Logic Editor) 제공

모터유닛 인출 시 통신선 분리 용이

통신선 입력 및 출력 구조에 의한 T-stub 제거 기능

Accura 2750P[C] RS-485 통신 네트워크 공유 기능 [장치 이중화 지원]

Accura 2750LC RS-485 통신 네트워크 공유 기능 [장치 이중화 지원]

카탈로그 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

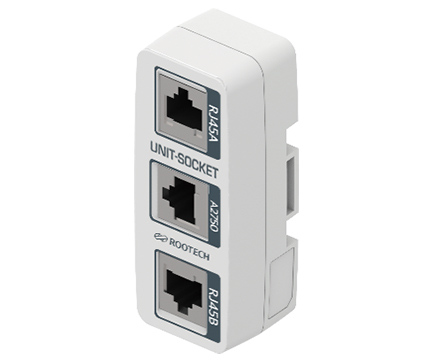

Unit-Socket 유닛소켓

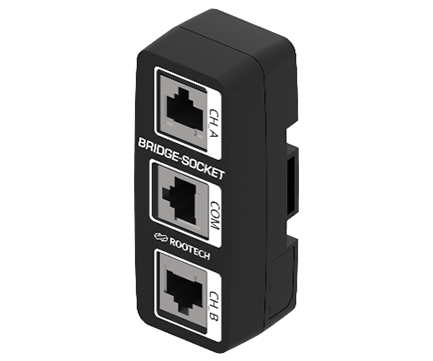

Bridge-Socket 브릿지소켓

Unit-Socket 유닛소켓

Bridge-Socket 브릿지소켓

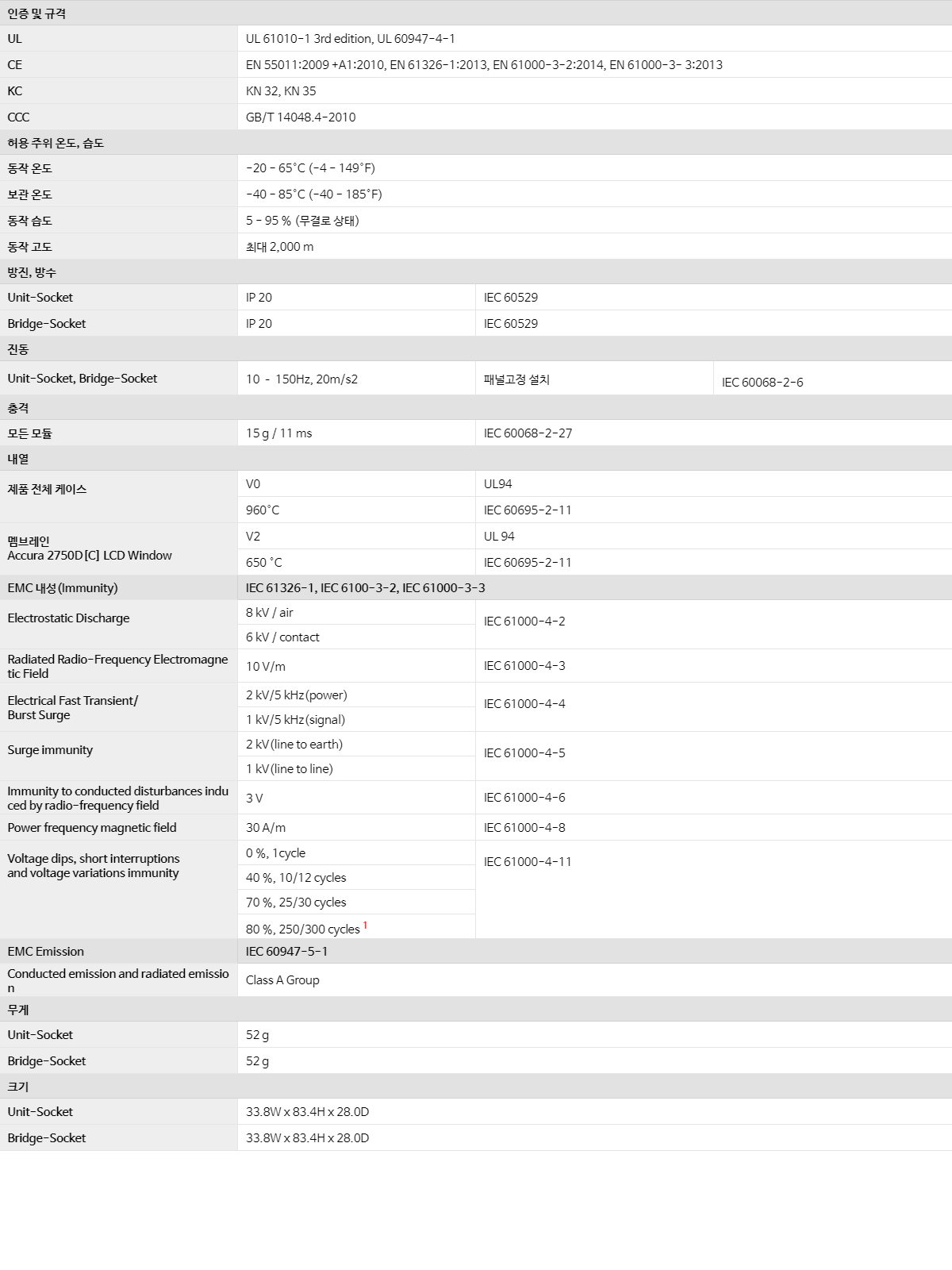

공통 및 일반사양

인증 및 규격
UL	UL 61010-1 3rd edition, UL 60947-4-1
CE	EN 55011:2009 +A1:2010, EN 61326-1:2013, EN 61000-3-2:2014, EN 61000-3- 3:2013
KC	KN 32, KN 35
CCC	GB/T 14048.4-2010
허용 주위 온도, 습도
동작 온도	-20 - 65°C (-4 - 149°F)
보관 온도	-40 - 85°C (-40 - 185°F)
동작 습도	5 - 95 % (무결로 상태)
동작 고도	최대 2,000 m
방진, 방수
Unit-Socket	IP 20	IEC 60529
Bridge-Socket	IP 20	IEC 60529
진동
Unit-Socket, Bridge-Socket	10 – 150Hz, 20m/s2	패널고정 설치	IEC 60068-2-6
충격
모든 모듈	15 g / 11 ms	IEC 60068-2-27
내열
제품 전체 케이스	V0	UL94
	960°C	IEC 60695-2-11
멤브레인 Accura 2750D[C] LCD Window	V2	UL 94
	650 °C	IEC 60695-2-11
EMC 내성(Immunity)	IEC 61326-1, IEC 6100-3-2, IEC 61000-3-3
Electrostatic Discharge	8 kV / air	IEC 61000-4-2
	6 kV / contact
Radiated Radio-Frequency Electromagnetic Field	10 V/m	IEC 61000-4-3
Electrical Fast Transient/ Burst Surge	2 kV/5 kHz(power)	IEC 61000-4-4
	1 kV/5 kHz(signal)
Surge immunity	2 kV(line to earth)	IEC 61000-4-5
	1 kV(line to line)
Immunity to conducted disturbances induced by radio-frequency field	3 V	IEC 61000-4-6
Power frequency magnetic field	30 A/m	IEC 61000-4-8
Voltage dips, short interruptions and voltage variations immunity	0 %, 1cycle	IEC 61000-4-11
	40 %, 10/12 cycles
	70 %, 25/30 cycles
	80 %, 250/300 cycles¹
EMC Emission	IEC 60947-5-1
Conducted emission and radiated emission	Class A Group
무게
Unit-Socket	52 g
Bridge-Socket	52 g
크기
Unit-Socket	33.8W x 83.4H x 28.0D
Bridge-Socket	33.8W x 83.4H x 28.0D

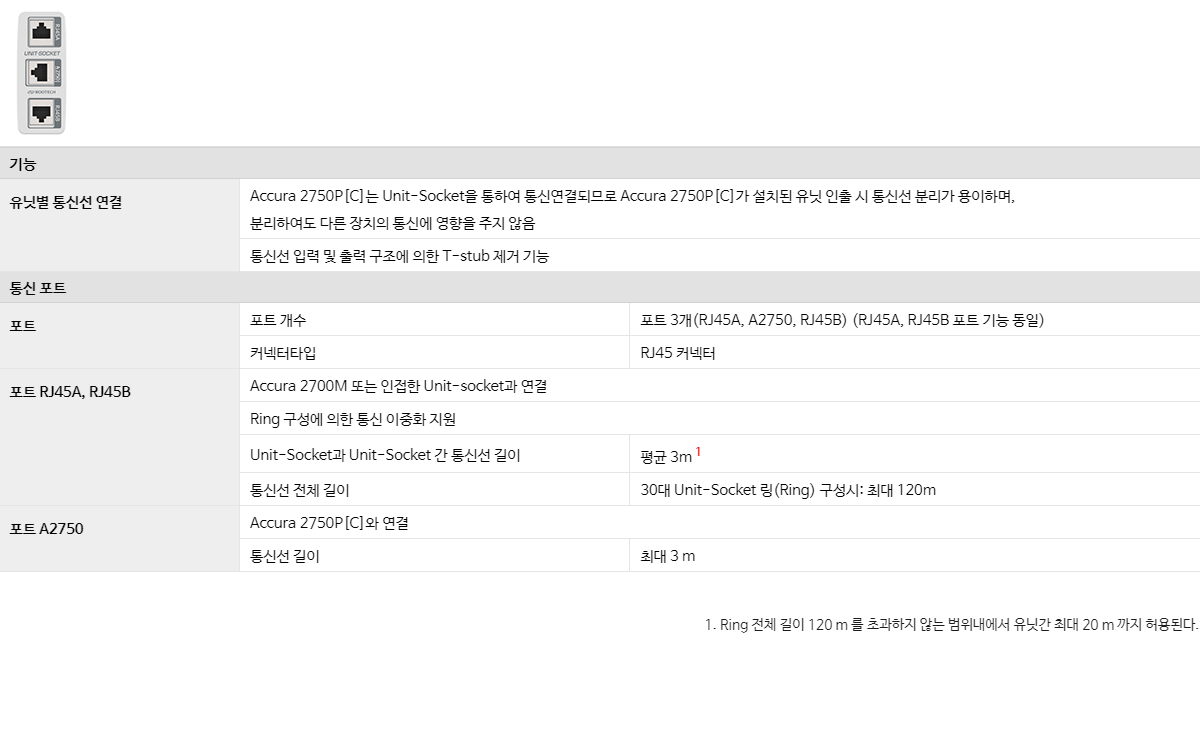

Unit-Socket 유닛소켓

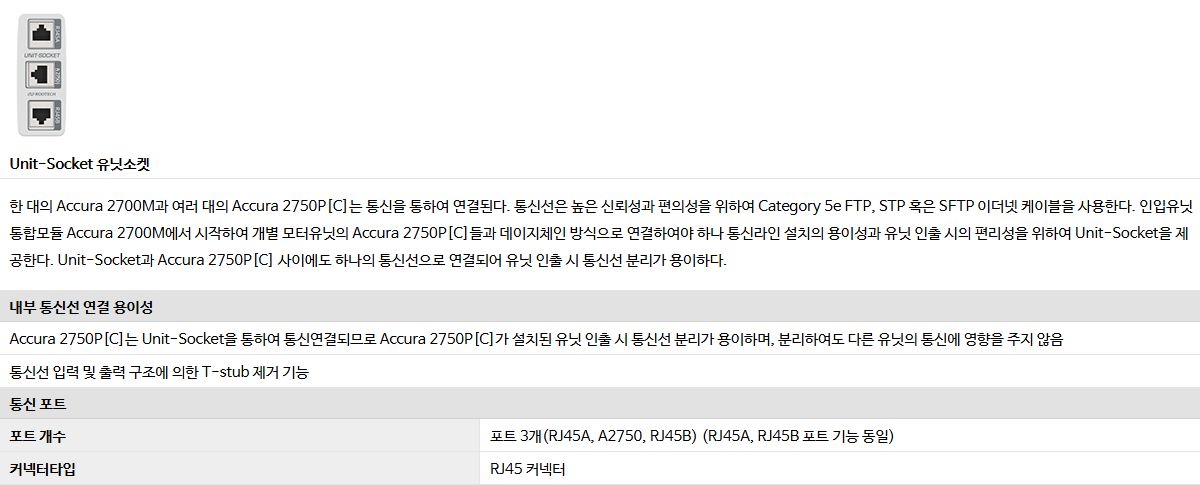

한 대의 Accura 2700M과 여러 대의 Accura 2750P[C]는 통신을 통하여 연결된다. 통신선은 높은 신뢰성과 편의성을 위하여 Category 5e FTP, STP 혹은 SFTP 이더넷 케이블을 사용한다. 인입유닛 통합모듈 Accura 2700M에서 시작하여 개별 모터유닛의 Accura 2750P[C]들과 데이지체인 방식으로 연결하여야 하나 통신라인 설치의 용이성과 유닛 인출 시의 편리성을 위하여 Unit-Socket을 제공한다. Unit-Socket과 Accura 2750P[C] 사이에도 하나의 통신선으로 연결되어 유닛 인출 시 통신선 분리가 용이하다.
내부 통신선 연결 용이성
Accura 2750P[C]는 Unit-Socket을 통하여 통신연결되므로 Accura 2750P[C]가 설치된 유닛 인출 시 통신선 분리가 용이하며, 분리하여도 다른 유닛의 통신에 영향을 주지 않음
통신선 입력 및 출력 구조에 의한 T-stub 제거 기능
통신 포트
포트 개수	포트 3개(RJ45A, A2750, RJ45B) (RJ45A, RJ45B 포트 기능 동일)
커넥터타입	RJ45 커넥터

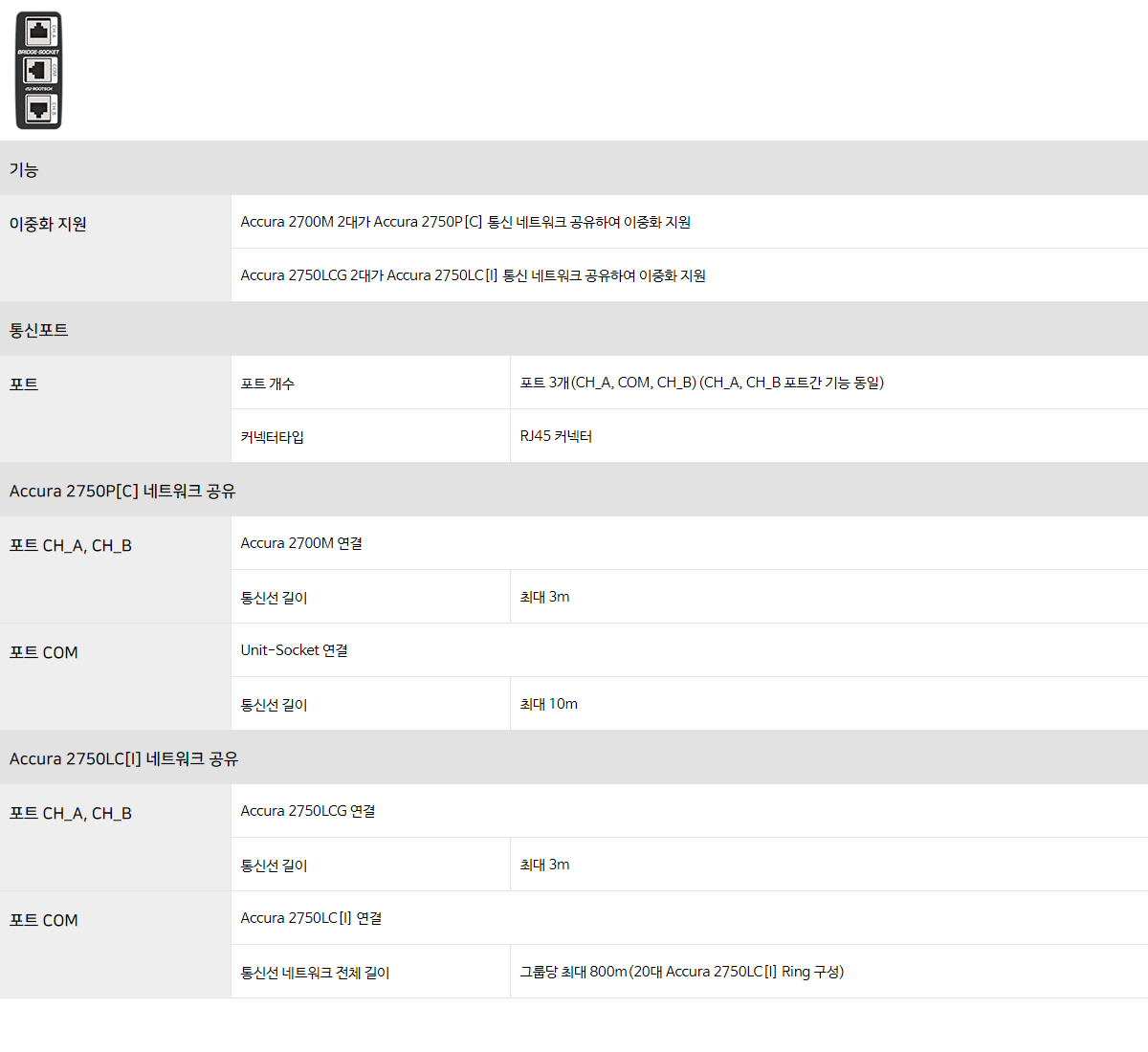

Bridge-Socket 브릿지소켓

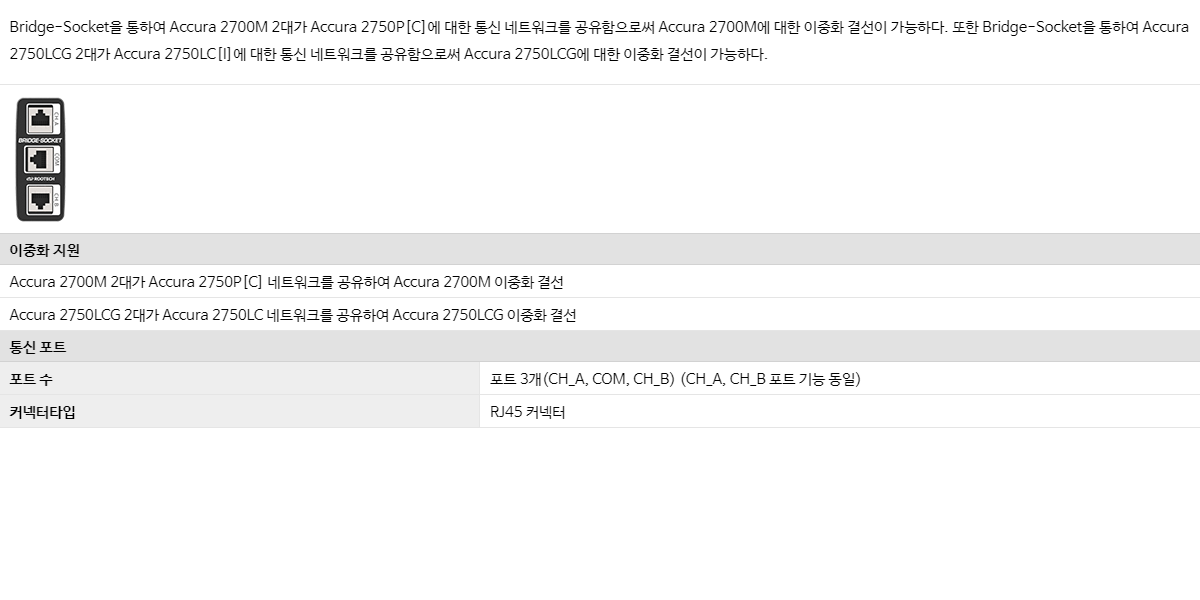

Bridge-Socket을 통하여 Accura 2700M 2대가 Accura 2750P[C]에 대한 통신 네트워크를 공유함으로써 Accura 2700M에 대한 이중화 결선이 가능하다. 또한 Bridge-Socket을 통하여 Accura 2750LCG 2대가 Accura 2750LC[I]에 대한 통신 네트워크를 공유함으로써 Accura 2750LCG에 대한 이중화 결선이 가능하다.
이중화 지원
Accura 2700M 2대가 Accura 2750P[C] 네트워크를 공유하여 Accura 2700M 이중화 결선
Accura 2750LCG 2대가 Accura 2750LC 네트워크를 공유하여 Accura 2750LCG 이중화 결선
통신 포트
포트 수	포트 3개(CH_A, COM, CH_B) (CH_A, CH_B 포트 기능 동일)
커넥터타입	RJ45 커넥터

기능
유닛별 통신선 연결	Accura 2750P[C]는 Unit-Socket을 통하여 통신연결되므로 Accura 2750P[C]가 설치된 유닛 인출 시 통신선 분리가 용이하며, 분리하여도 다른 장치의 통신에 영향을 주지 않음
	통신선 입력 및 출력 구조에 의한 T-stub 제거 기능
통신 포트
포트	포트 개수	포트 3개(RJ45A, A2750, RJ45B) (RJ45A, RJ45B 포트 기능 동일)
	커넥터타입	RJ45 커넥터
포트 RJ45A, RJ45B	Accura 2700M 또는 인접한 Unit-socket과 연결
	Ring 구성에 의한 통신 이중화 지원
	Unit-Socket과 Unit-Socket 간 통신선 길이	평균 3m¹
	통신선 전체 길이	30대 Unit-Socket 링(Ring) 구성시: 최대 120m
포트 A2750	Accura 2750P[C]와 연결
	통신선 길이	최대 3 m

기능
이중화 지원	Accura 2700M 2대가 Accura 2750P[C] 통신 네트워크 공유하여 이중화 지원
	Accura 2750LCG 2대가 Accura 2750LC[I] 통신 네트워크 공유하여 이중화 지원
통신포트
포트	포트 개수	포트 3개(CH_A, COM, CH_B)(CH_A, CH_B 포트 기능 동일)
	커넥터타입	RJ45 커넥터
Accura 2750P[C] 네트워크 공유
포트 CH_A, CH_B	Accura 2700M 연결
	통신선 길이	3 m¹
포트 COM	Unit-Socket 연결
	통신선 길이	3 m¹
Accura 2750LC[I] 네트워크 공유
포트 CH_A, CH_B	Accura 2750LCG 연결
	통신선 길이	3 m²
포트 COM	Accura 2750LC[I] 연결
	통신선 네트워크 전체 길이	그룹당 최대 800 m(15대 Accura 2750LC[I] Ring 구성)
