New Accura 3550
Accura 3550

요약

전압/전류 gapless 측정: Aggregation 구간 내 최대/최소/평균 통계정보 제공

전압,전류,유효전력,유효전력량 정밀계측

전력품질 평가를 위한 다양한 정보 제공

CE/UL/KC 인증으로 안전성 및 신뢰성 확보(갱신 진행 중)

이더넷 통신 지원으로 계측 데이터 고속 전송

미터에 쉽게 장착 가능한 다양한 IO 모듈

카탈로그 다운로드

Accura 3550 Full Change 확인

AccuraSM 프로그램 다운로드

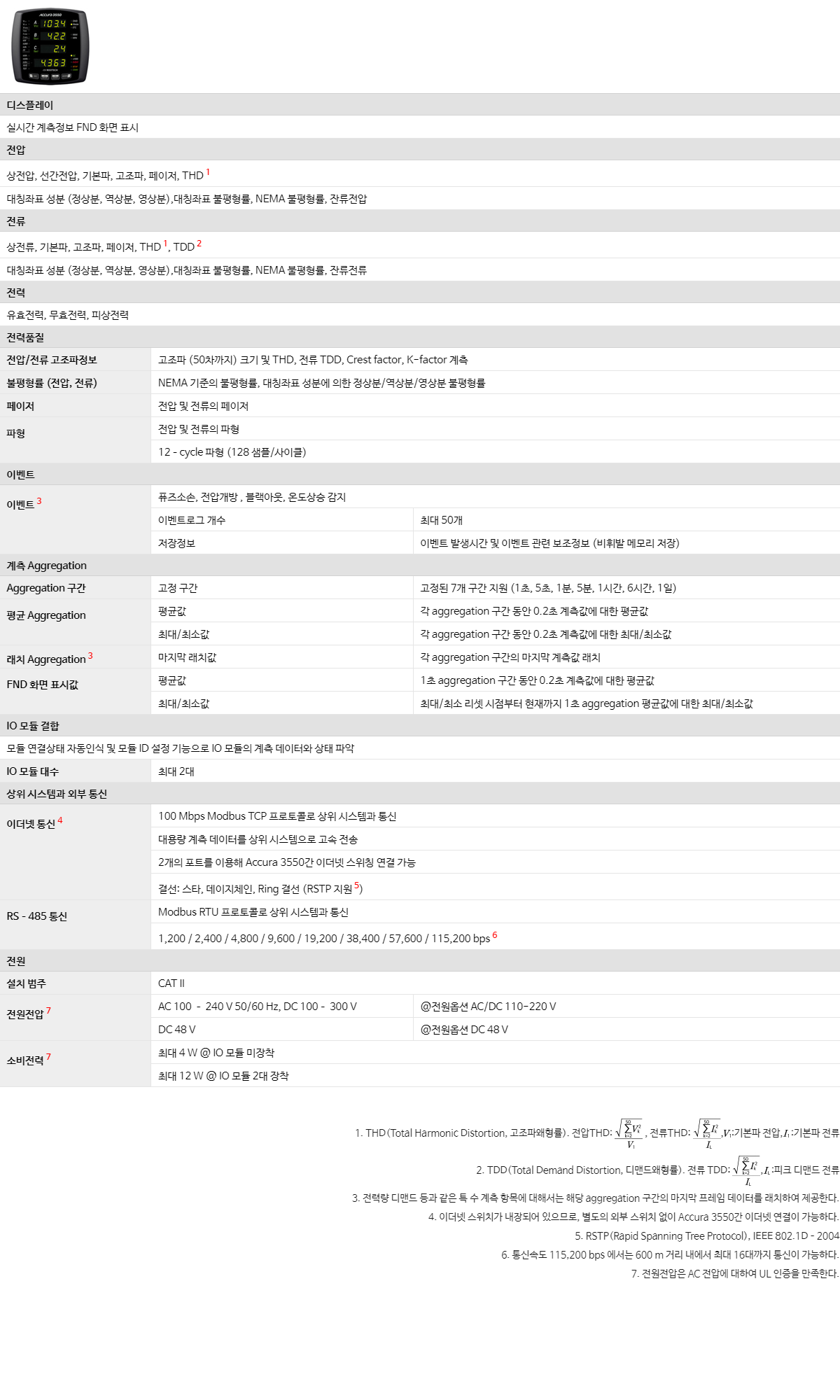

디지털 전력미터

디스플레이
실시간 계측 정보 FND 표시
전압
상전압, 선간전압, 기본파, 고조파, 페이저, THD¹
대칭좌표 성분(정상분, 역상분, 영상분),대칭좌표 불평형률, NEMA 불평형률, 잔류전압
전류
상전류, 기본파, 고조파, 페이저 다이어그램, THD¹, TDD²
대칭좌표 성분(정상분, 역상분, 영상분),대칭좌표 불평형률, NEMA 불평형률, 잔류전류
전력
유효전력, 무효전력, 피상전력
전력품질
전압/전류 고조파정보	50조파까지의 조파별 크기 및, THD, 전류TDD, Crest factor, K–factor 계측
불평형률(전압, 전류)	NEMA 기준의 불평형률, 대칭좌표 성분에 의한 역상분/영상분 불평형률
페이저	전압 및 전류 페이저
파형	전압 및 전류 파형
	12–cycle 파형(128 샘플/사이클)
이벤트
이벤트³	퓨즈소손, 전압개방 , 블랙아웃 감지
	온도상승 감지
	이벤트로그 개수	최대 50개
계측 aggregation
Aggregation 구간	고정 구간		고정된 6개 구간 지원(1초, 5초, 1분, 5분, 1시간, 6시간)
	사용자 정의 구간		사용자가 정의 가능한 5개 구간 지원
Aggregation 계측값	평균값		각 aggregation 구간 동안 0.2초 계측값에 대한 평균값
	최대/최소값		각 aggregation 구간 동안 0.2초 계측값에 대한 최대/최소값
IO 모듈(주문시 선택)
DC 모듈: DC 전압 입력 1채널, DC 전류 입력 2채널, 디지털 입력 4채널, 디지털 출력 1채널
DIO 모듈: 디지털 입력 8채널, 디지털 출력 2채널
DI 모듈: 디지털 입력 12채널		DO 모듈: 디지털 출력 6 채널
AI 모듈: 아날로그 입력 6채널		AO 모듈: 아날로그 출력 6채널
A4D2 모듈: 아날로그 출력 4채널, 디지털 출력 2채널		A2D4 모듈: 아날로그 출력 2채널, 디지털 출력 4채널
RTD 모듈: RTD 입력 3채널		ELD 모듈: 누설전류 입력 6채널, 디지털 출력 1채널
온도
제품 내부 온도
상위 시스템과 외부 통신
이더넷 통신⁴	100Mbps Modbus TCP 프로토콜로 상위 시스템과 통신
	상위 수집프로그램과 대용량 계측 데이터를 상위 시스템으로 고속 전송
	2개의 포트를 이용해 Accura 3550간 이더넷 연결 가능
	결선: 스타, 데이지체인, Ring 결선(RSTP 지원⁵)
RS–485 통신	1,200 – 115,200 bps Modbus RTU 프로토콜⁶로 상위 시스템과 통신
제어전원
전원전압	AC 100 – 240 V 50/60 Hz, DC 100– 300 V
소비전력
IO 모듈 미장착	최대 6 W
IO 모듈 2대 장착	최대 12W

1. THD(Total Harmonic Distortion, 고조파왜형률). 전압THD:

, 전류THD:

:기본파 전압,

:기본파 전류
2. TDD(Total Demand Distortion, 디맨드왜형률). 전류 TDD:

:피크 디맨드 전류
3. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 3550간 이더넷 연결이 가능하다.
4. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D–2004
5. 통신속도 115,200 bps 에서는 버스 당 16대까지 가능하다.

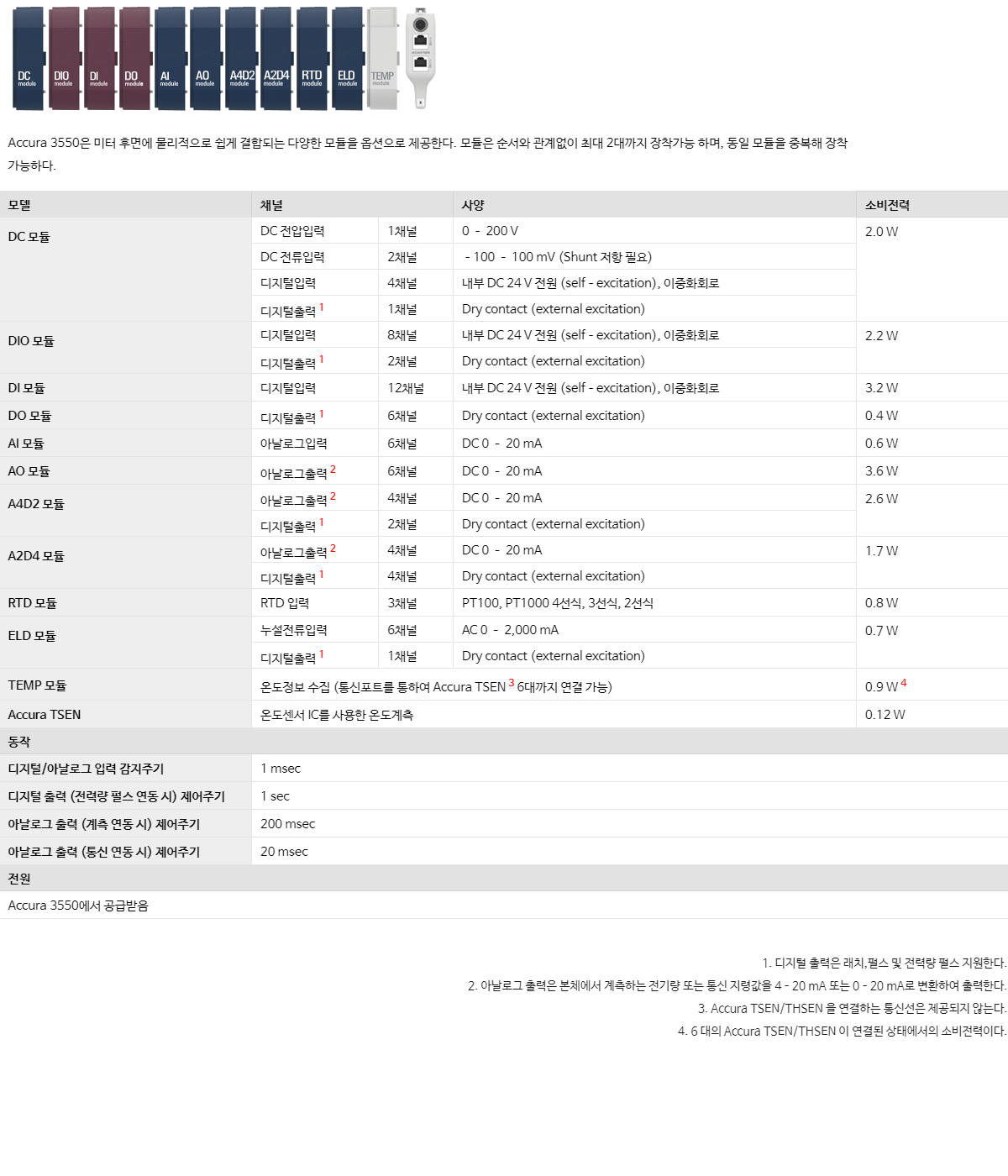

IO 모듈

Accura 3550은 미터뒷면에 물리적으로 쉽게 결합되는 다양한 모듈을 옵션으로 제공한다. 모듈은 순서와 관계없이 최대 2대까지 장착가능 하며, 동일 모듈을 중복해 장착 가능하다.
모델	채널		사양	소비전력
Accura 3550 DC 모듈	DC 전압입력	1채널	0 – 200V	2.0 W
	DC 전류입력	2채널	–100 – 100 mV(Shunt 저항 필요)
	디지털입력	4채널	내부 DC 24 V 전원(self–excitation), 이중화회로
	디지털출력¹	1채널	Dry contact(External excitation)
Accura 3550 DIO 모듈	디지털입력	8채널	내부 DC 24 V 전원(self–excitation), 이중화회로	2.2 W
Accura 3550 DIO 모듈	디지털출력¹	2채널	Dry contact (External excitation)	2.2 W
Accura 3550 DI 모듈	디지털입력	12채널	내부 DC 24 V 전원(self–excitation), 이중화회로	3.2 W
Accura 3550 DO 모듈	디지털출력¹	6채널	Dry contact (External excitation)	0.4 W
Accura 3550 AI 모듈	아날로그입력	6채널	DC 0 – 20mA	0.6 W
Accura 3550 AO 모듈	아날로그출력²	6채널	DC 4 – 20mA, DC 0 – 20mA	3.6 W
Accura 3550 A4D2 모듈	아날로그출력²	4채널	DC 4 – 20mA, DC 0 – 20mA	2.6 W
Accura 3550 A4D2 모듈	디지털출력¹	2채널	Dry contact(External excitation)	2.6 W
Accura 3550 A2D4 모듈	아날로그출력²	4채널	DC 4 – 20mA, DC 0 – 20mA	1.7 W
Accura 3550 A2D4 모듈	디지털출력¹	4채널	Dry contact(External excitation)	1.7 W
Accura 3550 RTD 모듈	RTD 입력	3채널	PT100, PT1000 4선식, 3선식, 2선식	0.8 W
Accura 3550 ELD 모듈	누설전류입력	6채널	AC 0 – 2,000mA	0.7 W
Accura 3550 ELD 모듈	디지털출력¹	1채널	Dry contact(External excitation)	0.7 W
동작
디지털입력 감지주기	1 msec
아날로그입력 감지주기	1 msec
아날로그출력(계측연동) 제어주기	200 msec
아날로그출력(통신연동) 제어주기	20 msec
전원
Accura 3550에서 공급받음

1. 디지털출력은 래치,펄스 및 전력량 펄스 지원한다.
2. 아날로그 출력은 본체에서 계측하는 전기량 또는 통신 지령값을 4–20 mA 또는 0–20 mA로 변환하여 출력한다.

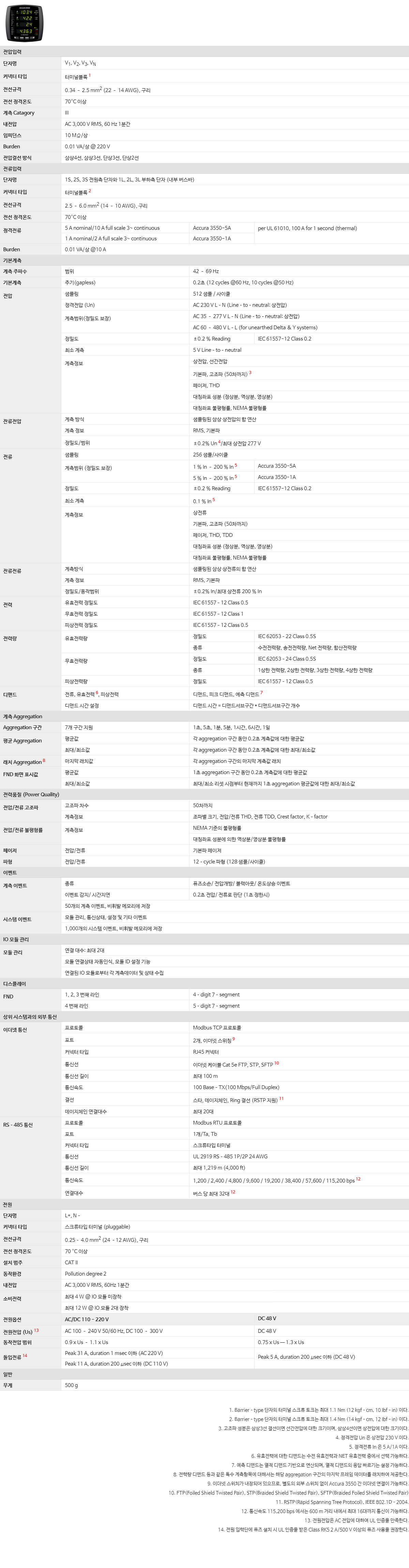

디지털 전력미터

전압입력
단자명	V1, V2, V3, VN
커넥터 타입	터미널블록¹
전선규격	0.8 – 3.5 mm² (18 – 12 AWG), 구리 또는 알루미늄
계측 Catagory	III
내전압	AC 2,000 V RMS, 60 Hz 1분간
임피던스	10 MΩ/Phase
Burden	0.01 VA/phase @ 220 V
결선방법	삼상4선, 삼상3선, 단상3선, 단상2선
전류입력
단자명	1S, 2S, 3S 전원측 단자와 1L, 2L, 3L 부하측 단자(내부 버스바)
커넥터 타입	터미널블록²
전선규격	2.1 – 5.0 mm² (14 – 10 AWG), 구리 또는 알루미늄
정격입력	5 A nominal/10 A full scale 3~ continuous, per UL61010, 100A for 1 second(thermal)
Burden	0.01 VA/Phase @10 A
기본 계측
계측 주파수	범위	42 – 69 Hz(50/60 Hz)
기본 계측	주기(gapless)	0.2초(12 cycles @60Hz, 10 cycles @50Hz)
전압	샘플링	512 샘플 / 사이클
	계측 범위(정밀도 보장)	35 – 300 V Line–to–neutral
		60 – 480 V Line–to–line
	정밀도	±0.2 % Reading	IEC 61557-12 Class 0.2
	최소 계측	5 V Line–to–neutral(외부 PT 연결시 PT 2차측 전압 기준)
	계측 정보	상전압, 선간전압
		기본파, 고조파(50차까지)³
		페이저(phasor), THD
		대칭좌표 성분(정상분, 역상분, 영상분)
		대칭좌표 불평형률, NEMA 불평형률
잔류전압	계측 방식	샘플링된 삼상 상전압의 합 연산
	계측 정보	RMS, 기본파
	정밀도/범위	±0.2% Un⁴/최대 상전압 300 V
전류	샘플링	256 샘플/사이클
	계측 범위(정밀도 보장)	1 % In – 200 % In⁴
	정밀도	±0.2 % Reading	IEC 61557-12 Class 0.2
	최소 계측	0.1 % In
	계측 정보	상전류
		기본파, 고조파(50차까지)³
		페이저(phasor), THD, TDD
		대칭좌표 성분(정상분, 역상분, 영상분)
		대칭좌표 불평형률, NEMA 불평형률
잔류전류	계측 방식	샘플링된 삼상 상전류의 합 연산
	계측 정보	RMS, 기본파
	정밀도/범위	±0.2% In/최대 상전류 200 % In
전력	유효전력 정밀도	IEC 61557–12 Class 0.5
	무효전력 정밀도	IEC 61557–12 Class 1
	피상전력 정밀도	IEC 61557–12 Class 0.5
전력량	유효전력량	정밀도	IEC 62053–22 Class 0.5S
		종류	수전전력량, 송전전력량, Net 전력량, 합산전력량
	무효전력량	정밀도	IEC 62053–24 Class 0.5S
		종류	1상한 전력량, 2상한 전력량, 3상한 전력량, 4상한 전력량
	피상전력량	정밀도	IEC 61557–12 Class 0.5
디맨드	전류, 유효전력⁶, 피상전력	디맨드, 피크 디맨드, 예측 디맨드⁷
	디맨드 시간 설정	디맨드 시간 = 디맨드서브구간 * 디맨드서브구간 개수
IO 모듈 관리
모듈 관리	연결 대수: 최대 2대
	모듈 연결상태 자동인식, 모듈 ID 설정 기능
	연결된 IO 모듈로부터 각 계측데이터 및 상태 수집
상위 시스템과의 외부 통신
이더넷 통신	프로토콜	Modbus TCP 프로토콜
	포트	2개, 이더넷 스위칭⁸
	커넥터 타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP⁹
	통신선 길이	최대 100 m
	통신속도	100Base–TX(100Mbps/Full Duplex)
	결선	스타, 데이지체인, Ring 결선(RSTP 지원)¹⁰
	데이지체인 연결대수	최대 20대
RS–485 통신	프로토콜	Modbus TCP 프로토콜
	포트	1개/Ta, Tb
	커넥터 타입	스크류타입 터미널
	통신선	UL2919 RS–485 1P/2P 24 AWG
	통신선 길이	최대 1,219 m(4,000 ft)
	통신속도	1,200– 115,200 bps¹¹
	연결대수	버스 당 최대 32대¹¹
제어전원
단자명	L+, N–
커넥터 타입	스크류타입 터미널(pluggable)
전선규격	0.2– 3.5 mm²(24 –12 AWG), 구리 또는 알루미늄
전선 정격 온도	70 °C 이상
전원전압(Us)	AC 100 – 240 V 50/60Hz, DC 100 – 300 Vdc
동작전압 범위	0.9 x Us – 1.1 x Us
내전압	AC 2,000 V RMS, 60Hz 1분간
동작환경	Pollution degree 2
소비전력	최대 4 W	IO 모듈 미장착
	최대 12 W	IO 모듈 2대 장착
돌입전류¹²	Peak 22 A, duration 1 msec 이하(AC 220 V)
	Peak 11 A, duration 200 μsec 이하(DC 110 V)

1. Barrier–type 단자의 터미널 screw 토크는 최대 1.24 Nm (13 kgf–cm, 11 Ibf–in) 이다.
2. Barrier–type 단자의 터미널 screw 토크는 최대 1.4 Nm (14 kgf–cm, 12 Ibf–in) 이다.
3. 고조파 성분은 삼상3선 결선이면 선간전압에 대한 크기이며, 삼상4선이면 상전압에 대한 크기이다.
4. 정격전압 Un 은 상전압 280 V 이다.
5. 정격전류 In 은 5 A 이다.
6. 유효전력에 대한 디맨드는 수전 유효전력과 NET 유효전력 중에서 선택 가능하다.
7. 예측 디맨드는 열적 디맨드 기반으로 연산되며, 열적 디맨드의 응답 빠르기는 설정 가능하다.
8. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 3550 간 이더넷 연결이 가능하다.
9. FTP(Foiled Shield Twisted Pair), STP(Braided Shield Twisted Pair), SFTP(Braided Foiled Shield Twisted Pair)
10. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D–2004.
11. 통신속도 115,200 bps 에서는 버스 당 16대까지 가능하다.
12. 전원 입력단에 퓨즈를 설치하는 경우, 돌입전류로 인하여 2 A/500 V 이상의 퓨즈를 권장한다.

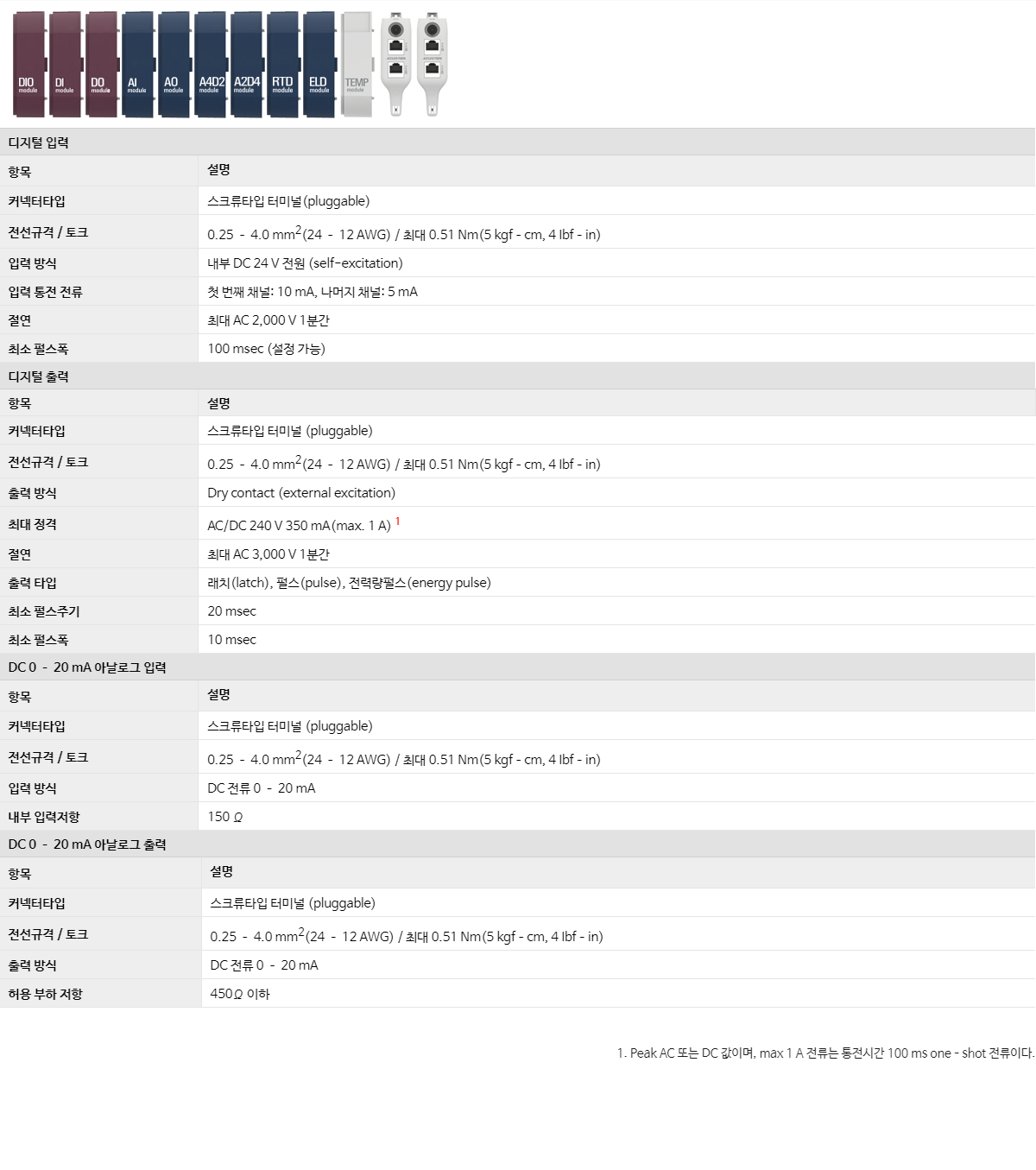

IO 모듈 공통사양

DC 0–20mA 아날로그 입력
항목	설명
커넥터타입	스크류타입 터미널(Pluggable)
전선규격	0.2 – 3.5 mm²(24 – 12 AWG), 최대 0.5 Nm (5 kgf–cm, 4 Ibf–in)
입력 방식	Dry contact(External excitation)
최대 정격	DC 전류 0 – 20 mA
내부 입력 저항	150 Ω
정밀도	±0.5 % Full Scale	Full Scale: 20 mA
DC 0–20mA 아날로그 출력
항목	설명
커넥터타입	스크류타입 터미널(Pluggable)
전선규격	0.2 – 3.5 mm²(24 – 12 AWG), 최대 0.5 Nm (5 kgf–cm, 4 Ibf–in)
출력 방식	DC 전류 0 – 20 mA
허용 부하 저항	450Ω 이하
정밀도	±0.5 % Full Scale	Full Scale: 20 mA
디지털 입력
항목	설명
커넥터타입	스크류타입 터미널(Pluggable)
전선규격	0.2 – 3.5 mm²(24 – 12 AWG), 최대 0.5 Nm(5 kgf–cm, 4 Ibf–in)
입력 방식	내부 DC 24 V 전원, Self excitation
입력 통전 전류	첫 번째 채널: 10 mA, 나머지 채널: 5 mA
절연	최대 AC 2,000 V 1분간
최소 펄스폭	10 msec
디지털 출력
항목	설명
커넥터타입	스크류타입 터미널(Pluggable)
전선규격	0.2 – 3.5 mm²(24 – 12 AWG), 최대 0.5 Nm (5 kgf–cm, 4 Ibf–in)
출력 방식	Dry contact(External excitation)
최대 정격	AC/DC 240 V 350 mA(max. 1 A)¹
절연	최대 AC 2,000 V 1분간
출력 타입	래치(latch), 펄스(pulse), 전력량펄스(energy pulse)
최소 펄스주기	20 msec
최소 펄스폭	10 msec

1. Peak AC 또는 DC 값이며, max 1 A 전류는 통전시간 100 ms one–shot 전류이다.

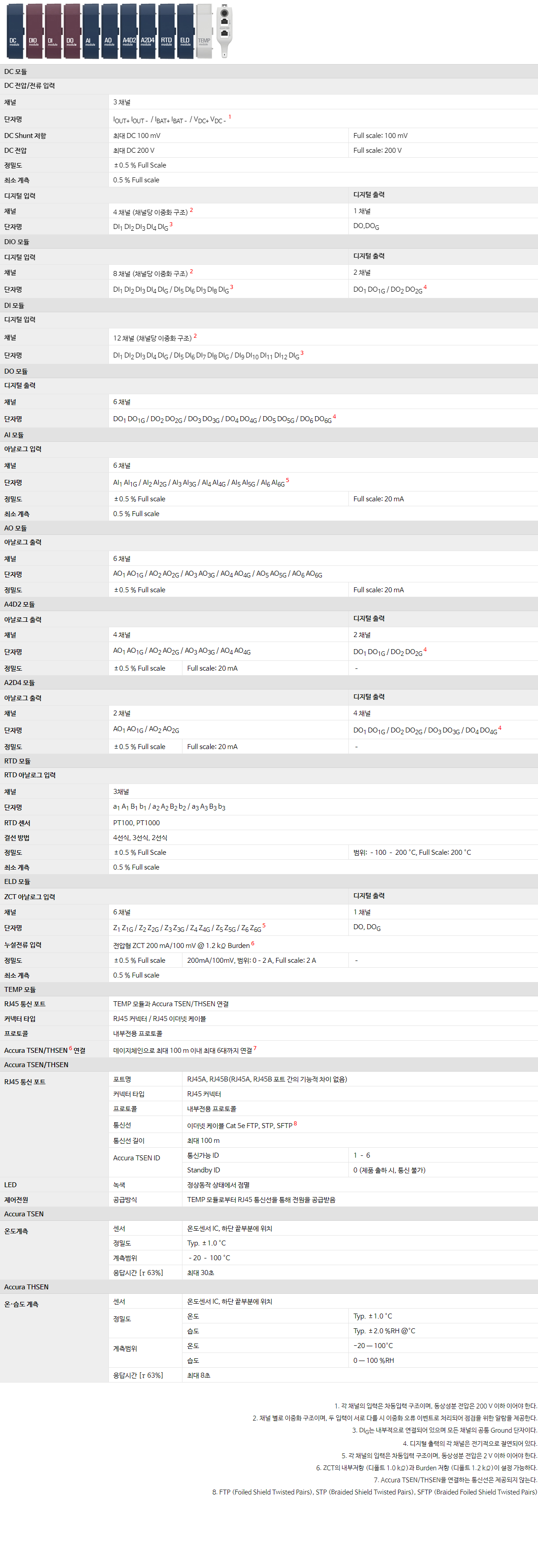

IO 모듈 개별사양

Accura 3550 DC 모듈
DC 전압/전류 입력
채널	3 채널
단자명	I_OUT+ I_OUT– / I_BAT+ I_BAT– / V_DC+ V_DC–⁵
DC Shunt 저항	최대 DC 100 mV
DC 전압	최대 DC 200 V
정밀도	±0.5 % Full Scale
디지털 입력			디지털 출력
채널	4 채널 (채널당 이중화 구조)¹		1 채널
단자명	DI₁ DI₂ DI₃ DI₄ DI_G²		DO,DO_G
소비전력	2.0 W

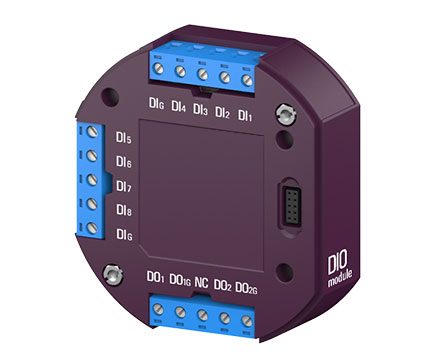

Accura 3550 DIO 모듈
디지털 입력			디지털 출력
채널	8 채널 (채널당 이중화 구조)¹		2 채널
단자명	DI₁ DI₂ DI₃ DI₄ DI_G / DI₅ DI₆ DI₇ DI₈ DI_G²		DO₁ DO_1G / DO₂ DO_2G³
소비전력	2.2 W
Accura 3550 DI 모듈
디지털 입력
채널	12 채널 (채널당 이중화 구조)¹
단자명	DI₁ DI₂ DI₃ DI₄ DI_G / DI₅ DI₆ DI₇ DI₈ DI_G / DI₉ DI₁₀ DI₁₁ DI₁₂ DI_G²
소비전력	3.2 W
Accura 3550 DO 모듈
디지털 출력
채널	6 채널
단자명	DO₁ DO_1G / DO₂ DO_2G / DO₃ DO_3G / DO₄ DO_4G / DO₅ DO_5G / DO₆ DO_6G³
소비전력	0.4 W
Accura 3550 AI 모듈
아날로그 입력
채널	6 채널
단자명	AI₁ AI_1G / AI₂ AI_2G / AI₃ AI_3G / AI₄ AI_4G / AI₅ AI_5G / AI₆ AI_6G⁴
소비전력	0.6 W
Accura 3550 AO 모듈
아날로그 출력
채널	6 채널
단자명	AO₁ AO_1G / AO₂ AO_2G / AO₃ AO_3G / AO₄ AO_4G / AO₅ AO_5G / AO₆ AO_6G
소비전력	3.6 W
Accura 3550 A4D2 모듈
아날로그 출력			디지털 출력
채널	4 채널		2 채널
단자명	AO₁ AO_1G / AO₂ AO_2G / AO₃ AO_3G / AO₄ AO_4G		DO₁ DO_1G / DO₂ DO_2G³
소비전력	2.6 W
Accura 3550 A2D4 모듈
아날로그 출력			디지털 출력
채널	2 채널		4 채널
단자명	AO₁ AO_1G / AO₂ AO_2G		DO₁ DO_1G / DO₂ DO_2G / DO₃ DO_3G / DO₄ DO_4G³
소비전력	1.7 W
Accura 3550 RTD 모듈
RTD 아날로그 입력
채널	a₁ A₁ B₁ b₁ / a₂ A₂ B₂ b₂ / a₃ A₃ B₃ b₃
RTD 센서	PT100, PT1000
결선 방법	4선식, 3선식, 2선식
정밀도	±0.5 % Full Scale		Range: –100 – 200 ℃, Full Scale: 200 ℃
소비전력	0.8 W
Accura 3550 ELD 모듈
ZCT 아날로그 입력			디지털 출력
채널	6 채널		1 채널
단자명	Z₁ Z_1G / Z₂ Z_2G / Z₃ Z_3G / Z₄ Z_4G / Z₅ Z_5G / Z₆ Z_6G⁶		DO, DOG
누설전류 입력	전압형 ZCT 200 mA/100 mV @ 1.2 kΩ Burden⁷
정밀도	±0.5 % Full Scale	200mA/100mV, Range: 0 – 2 A, Full Scale: 2 A
소비전력	0.7 W

1. 채널 별로 이중화 구조이며, 두 입력이 서로 다를 시 이중화 오류 이벤트로 처리되어 점검을 위한 알람을 제공한다.
2. DIG는 내부적으로 연결되어 있으며 모든 채널의 공통 Ground 단자이다.
3. 디지털 출력의 각 채널은 전기적으로 절연되어 있다.
4. 각 채널의 입력은 차동입력 구조이며, 동상성분 전압은 2V 이하이어야 한다.
5. 각 채널의 입력은 차동입력 구조이며, 동상성분 전압은 200V 이하이어야 한다.
6. 각 채널의 입력은 차동입력 구조이며, 동상성분 전압은 2V 이하이어야 한다.
7. ZCT의 내부저항(디폴트 1.0 kΩ)과 Burden 저항(디폴트 1.2 kΩ)이 설정 가능하다.

공통 및 일반 사양

환경조건
설치위치	옥내용
동작온도	–20 to 70℃(–4 to 158℉)
안전온도¹	–20 to 65℃(–4 to 149℉)
보관온도	–40 to 85℃(–40 to 185℉)
동작습도	무결로 상태 5 – 95%
동작고도	최대 2,000 m
방진, 방수	IEC 60529 IP54(Accura 3550)
일반
보증기한	2년
