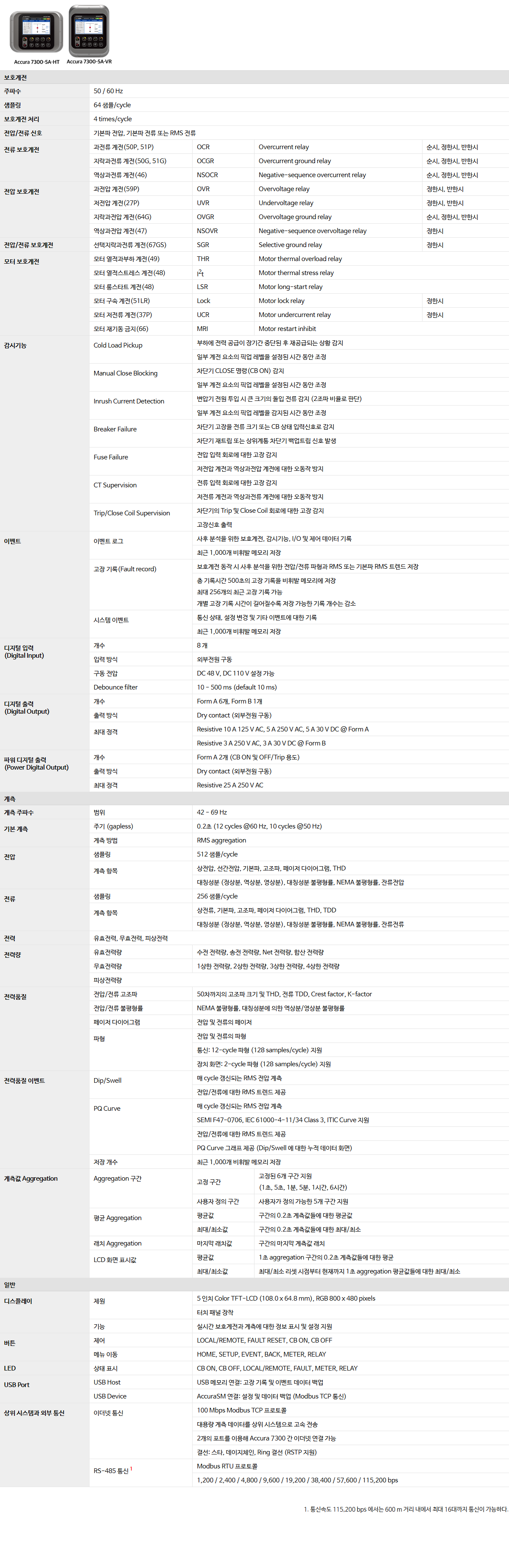

| 보호계전 |
| 주파수 |
50/60 Hz |
| 샘플링 |
64 샘플/cycle |
| 보호계전 처리 |
4 times/cycle |
| 전압/전류 신호 |
기본파 전압, 기본파 전류 또는 RMS 전류 |
|
전류 보호계전
|
과전류 계전(50P, 51P) |
OCR |
Overcurrent relay |
순시, 정한시, 반한시 |
| 지락과전류 계전(50G, 51G) |
OCGR |
Overcurrent ground relay |
순시, 정한시, 반한시 |
| 역상과전류 계전(46) |
NSOCR |
Negative-sequence overcurrent relay |
순시, 정한시, 반한시 |
|
전압 보호계전
|
과전압 계전(59P) |
OVR |
Overvoltage relay |
정한시, 반한시 |
| 저전압 계전(27P) |
UVR |
Undervoltage relay |
정한시, 반한시 |
| 지락과전압 계전(64G) |
OVGR |
Overvoltage ground relay |
순시, 정한시, 반한시 |
| 역상과전압 계전(47) |
NSOVR |
Negative-sequence overvoltage relay |
정한시 |
| 전압/전류 보호계전 |
선택지락과전류 계전(67GS) |
SGR |
Selective ground relay |
정한시 |
|
모터 보호계전
|
모터 열적과부하 계전(49) |
THR |
Motor thermal overload relay |
| 모터 열적스트레스 계전(48) |
I2t |
Motor thermal stress relay |
| 모터 롱스타트 계전(48) |
LSR |
Motor long-start relay |
| 모터 구속 계전(51LR) |
Lock |
Motor lock relay |
정한시 |
| 모터 저전류 계전(37P) |
UCR |
Motor undercurrent relay |
정한시 |
| 모터 재기동 금지(66) |
MRI |
Motor restart inhibit |
|
감시기능
|
Cold Load Pickup
|
부하에 전력 공급이 장기간 중단된 후 재공급되는 상황 감지 |
| 일부 계전 요소의 픽업 레벨을 설정된 시간 동안 조정 |
|
Manual Close Blocking
|
차단기 CLOSE 명령(CB ON) 감지 |
| 일부 계전 요소의 픽업 레벨을 설정된 시간 동안 조정 |
|
Inrush Current Detection
|
변압기 전원 투입 시 큰 크기의 돌입 전류 감지 (2조파 비율로 판단) |
| 일부 계전 요소의 픽업 레벨을 감지된 시간 동안 조정 |
|
Breaker Failure
|
차단기 고장을 전류 크기 또는 CB 상태 입력신호로 감지 |
| 차단기 재트립 또는 상위계통 차단기 백업트립 신호 발생 |
|
Fuse Failure
|
전압 입력 회로에 대한 고장 감지 |
| 저전압 계전과 역상과전압 계전에 대한 오동작 방지 |
|
CT Supervision
|
전류 입력 회로에 대한 고장 감지 |
| 저전류 계전과 역상과전류 계전에 대한 오동작 방지 |
|
Trip/Close Coil Supervision
|
차단기의 Trip 및 Close Coil 회로에 대한 고장 감지 |
| 고장신호 출력 |
|
이벤트
|
이벤트 로그
|
사후 분석을 위한 보호계전, 감시기능, I/O 및 제어 데이터 기록 |
| 최근 1,000개 비휘발 메모리 저장 |
|
고장 기록(Fault record)
|
보호계전 동작 시 사후 분석을 위한 전압/전류 파형과 RMS 또는 기본파 RMS 트렌드 저장 |
총 기록시간 500초의 고장 기록을 비휘발 메모리에 저장
최대 256개의 최근 고장 기록 가능
개별 고장 기록 시간이 길어질수록 저장 가능한 기록 개수는 감소 |
|
시스템 이벤트
|
통신 상태, 설정 변경 및 기타 이벤트에 대한 기록 |
| 최근 1,000개 비휘발 메모리 저장 |
|
디지털 입력
(Digital Input)
|
개수 |
8 개 |
| 입력 방식 |
외부전원 구동 |
| 구동 전압 |
DC 48 V, DC 110 V 설정 가능 |
| Debounce filter |
10 - 500 ms (default 10 ms) |
|
디지털 출력
(Digital Output)
|
개수 |
Form A 6개, Form B 1개 |
| 출력 방식 |
Dry contact (외부전원 구동) |
|
최대 정격
|
Resistive 10 A 125 V AC, 5 A 250 V AC, 5 A 30 V DC @ Form A |
| Resistive 3 A 250 V AC, 3 A 30 V DC @ Form B |
|
파워 디지털 출력
(Power Digital Output)
|
개수 |
Form A 2개 (CB ON 및 OFF/Trip 용도) |
| 출력 방식 |
Dry contact (외부전원 구동) |
| 최대 정격 |
Resistive 25 A 250 V AC |
| 계측 |
| 계측 주파수 |
범위 |
42 - 69 Hz |
|
기본 계측 |
주기 (gapless) |
0.2초 (12 cycles @60 Hz, 10 cycles @50 Hz) |
| 계측 방법 |
RMS aggregation |
|
전압
|
샘플링 |
512 샘플/cycle |
|
계측 항목
|
상전압, 선간전압, 기본파, 고조파, 페이저 다이어그램, THD |
| 대칭성분 (정상분, 역상분, 영상분), 대칭성분 불평형률, NEMA 불평형률, 잔류전압 |
|
전류
|
샘플링 |
256 샘플/cycle |
|
계측 항목
|
상전류, 기본파, 고조파, 페이저 다이어그램, THD, TDD |
| 대칭성분 (정상분, 역상분, 영상분), 대칭성분 불평형률, NEMA 불평형률, 잔류전류 |
| 전력 |
유효전력, 무효전력, 피상전력 |
|
전력량
|
유효전력량 |
수전 전력량, 송전 전력량, Net 전력량, 합산 전력량 |
| 무효전력량 |
1상한 전력량, 2상한 전력량, 3상한 전력량, 4상한 전력량 |
| 피상전력량 |
|
전력품질
|
전압/전류 고조파 |
50차까지의 고조파 크기 및 THD, 전류 TDD, Crest factor, K-factor |
| 전압/전류 불평형률 |
NEMA 불평형률, 대칭성분에 의한 역상분/영상분 불평형률 |
| 페이저 다이어그램 |
전압 및 전류의 페이저 |
|
파형
|
전압 및 전류의 파형 |
| 통신: 12-cycle 파형 (128 samples/cycle) 지원 |
| 장치 화면: 2-cycle 파형 (128 samples/cycle) 지원 |
|
전력품질 이벤트
|
Dip/Swell
|
매 cycle 갱신되는 RMS 전압 계측 |
| 전압/전류에 대한 RMS 트렌드 제공 |
|
PQ Curve
|
매 cycle 갱신되는 RMS 전압 계측 |
| SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC Curve 지원 |
| 전압/전류에 대한 RMS 트렌드 제공 |
| PQ Curve 그래프 제공 (Dip/Swell 에 대한 누적 데이터 화면) |
| 저장 개수 |
최근 1,000개 비휘발 메모리 저장 |
|
계측값 Aggregation
|
Aggregation 구간
|
고정 구간
|
고정된 6개 구간 지원
(1초, 5초, 1분, 5분, 1시간, 6시간) |
| 사용자 정의 구간 |
사용자가 정의 가능한 5개 구간 지원 |
|
평균 Aggregation
|
평균값 |
구간의 0.2초 계측값들에 대한 평균값 |
| 최대/최소값 |
구간의 0.2초 계측값들에 대한 최대/최소 |
| 래치 Aggregation |
마지막 래치값 |
구간의 마지막 계측값 래치 |
|
LCD 화면 표시값
|
평균값 |
1초 aggregation 구간의 0.2초 계측값들에 대한 평균 |
| 최대/최소값 |
최대/최소 리셋 시점부터 현재까지 1초 aggregation 평균값들에 대한 최대/최소 |

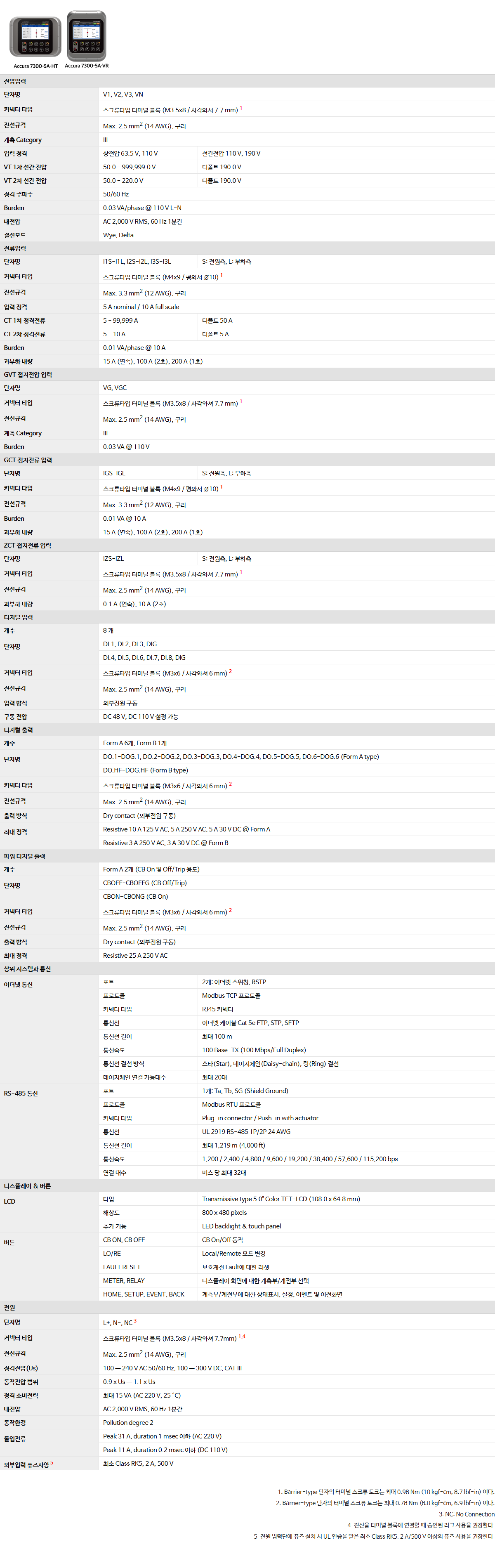

| 일반 |
|
디스플레이
|
제원
|
5 인치 Color TFT-LCD (108.0 x 64.8 mm), RGB 800 x 480 pixels |
| 터치 패널 장착 |
| 기능 |
실시간 보호계전과 계측에 대한 정보 표시 및 설정 지원 |
|
버튼
|
제어 |
LOCAL/REMOTE, FAULT RESET, CB ON, CB OFF |
| 메뉴 이동 |
HOME, SETUP, EVENT, BACK, METER, RELAY |
| LED |
상태 표시 |
CB ON, CB OFF, LOCAL/REMOTE, FAULT, METER, RELAY |
|
USB Port
|
USB Host |
USB 메모리 연결: 고장 기록 및 이벤트 데이터 백업 |
| USB Device |
AccuraSM 연결: 설정 및 데이터 백업 (Modbus TCP 통신) |
|
상위 시스템과 외부 통신
|
이더넷 통신
|
100 Mbps Modbus TCP 프로토콜 |
| 대용량 계측 데이터를 상위 시스템으로 고속 전송 |
| 2개의 포트를 이용해 Accura 7300 간 이더넷 연결 가능 |
| 결선: 스타, 데이지체인, Ring 결선 (RSTP 지원) |
|
RS-485 통신1
|
Modbus RTU 프로토콜 |
| 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps |
1. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
