Accura 2750INV/VOL 인버터유닛 전압계측제어모듈

Motor-Unit Voltage Measurement [& Control] Module

Accura 2750 INV/VOL은 인버터 모터유닛의 인버터 출력전압을 계측하며,
디지털 입·출력으로 인버터와 인터페이스를 구현합니다.

Accura 2750INV/VOL

Motor-Unit Voltage Measurement [& Control] Module

Accura 2750 INV/VOL은 인버터 모터유닛의 인버터 출력전압을 계측하며, 디지털 입·출력으로 인버터와 인터페이스를 구현합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임

IEC 61557-12 Class 0.5 수준의 정밀계측

접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단

목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공

MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화

인버터 구동 모터유닛의 인버터 출력전압 계측을 바탕으로 한 전력/전력량 제공

유지보수의 용이성 제공

장치이중화를 지원하는 HMI 모듈

컬러 터치 TFT LCD를 가진 인입유닛 통합모듈 HMI 모듈을 통하여 뛰어난 현장 분석 기능을 제공

통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP제어 모듈과 제어 게이트웨이

장치간 통신신뢰성을 높인 통신이중화 지원

높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원

통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공

제어 유연성을 제공하는 제어로직 에디터(Accura Logic Editor) 제공

MCC 레벨의 제어로직 구현 가능

인버터유닛의 출력전압 계측

Accura 2750P[C] 연결

모터유닛 HMI 모듈 Accura 2750DCI와 연결

인버터 연결(RS-485 통신)

디지털입출력 접점 지원

카탈로그 다운로드

AccuraSM 프로그램 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

Accura 2750INV/VOL 인버터유닛 전압계측[제어]모듈

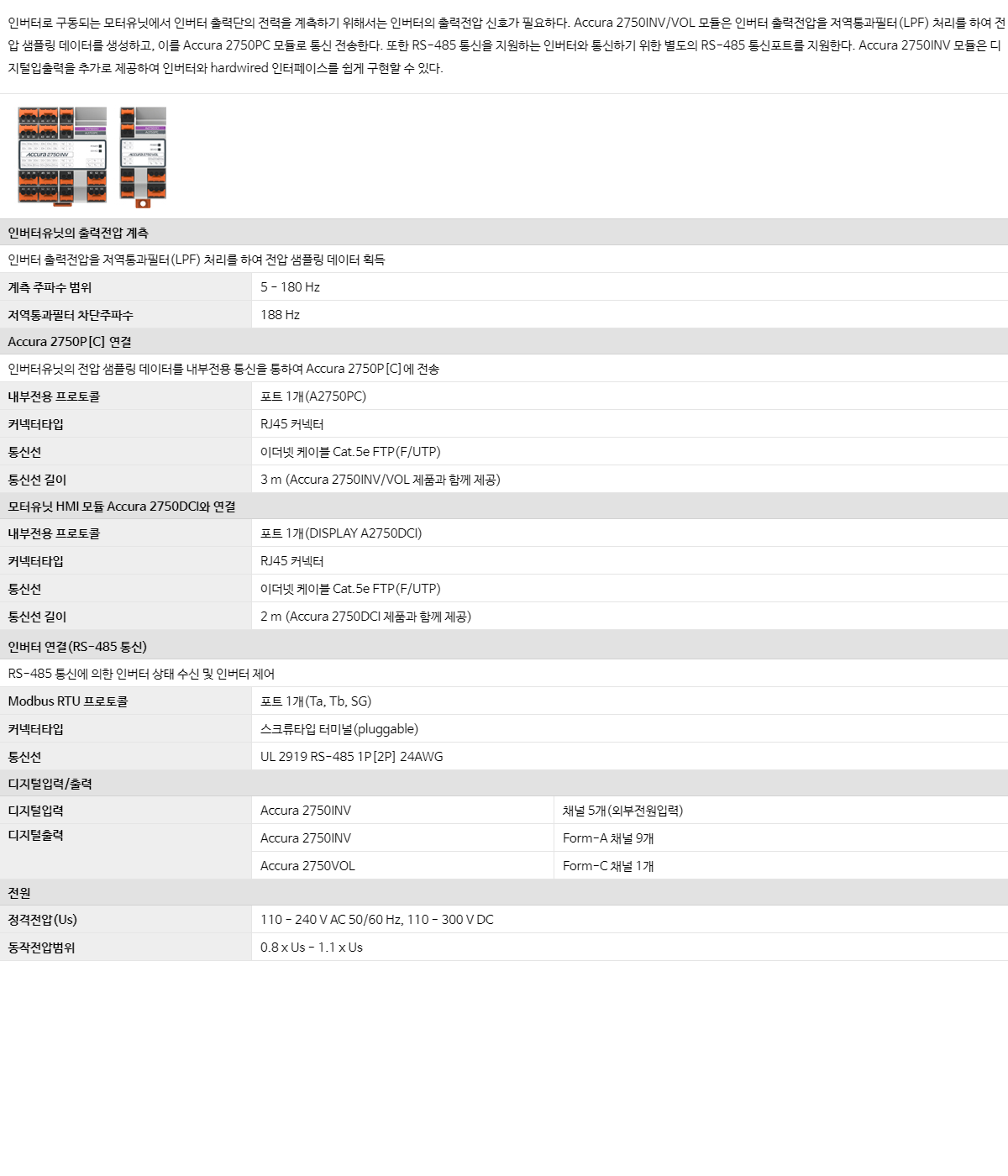

인버터로 구동되는 모터유닛에서 인버터 출력단의 전력을 계측하기 위해서는 인버터의 출력전압 신호가 필요하다. Accura 2750INV/VOL 모듈은 인버터 출력전압을 저역통과필터(LPF) 처리를 하여 전압 샘플링 데이터를 생성하고, 이를 Accura 2750PC 모듈로 통신 전송한다. 또한 RS-485 통신을 지원하는 인버터와 통신하기 위한 별도의 RS-485 통신포트를 지원한다. Accura 2750INV 모듈은 디지털입출력을 추가로 제공하여 인버터와 hardwired 인터페이스를 쉽게 구현할 수 있다.
인버터유닛의 출력전압 계측
인버터 출력전압을 저역통과필터(LPF) 처리를 하여 전압 샘플링 데이터 획득
계측 주파수 범위	5 - 180 Hz
저역통과필터 차단주파수	188 Hz
Accura 2750P[C] 연결
인버터유닛의 전압 샘플링 데이터를 내부전용 통신을 통하여 Accura 2750P[C]에 전송
내부전용 프로토콜	포트 1개(A2750PC)
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat.5e FTP(F/UTP)
통신선 길이	3 m (Accura 2750INV/VOL 제품과 함께 제공)
모터유닛 HMI 모듈 Accura 2750DCI와 연결
내부전용 프로토콜	포트 1개(DISPLAY A2750DCI)
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat.5e FTP(F/UTP)
통신선 길이	2 m (Accura 2750DCI 제품과 함께 제공)
인버터 연결(RS-485 통신)
RS-485 통신에 의한 인버터 상태 수신 및 인버터 제어
Modbus RTU 프로토콜	포트 1개(Ta, Tb, SG)
커넥터타입	스크류타입 터미널(pluggable)
통신선	UL 2919 RS-485 1P[2P] 24AWG
디지털 입력/출력
디지털 입력	Accura 2750INV	채널 5개(외부전원입력)
디지털출력	Accura 2750INV	Form-A 채널 9개
	Accura 2750VOL	Form-C 채널 1개
전원
정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
동작전압범위	0.8 x Us - 1.1 x Us

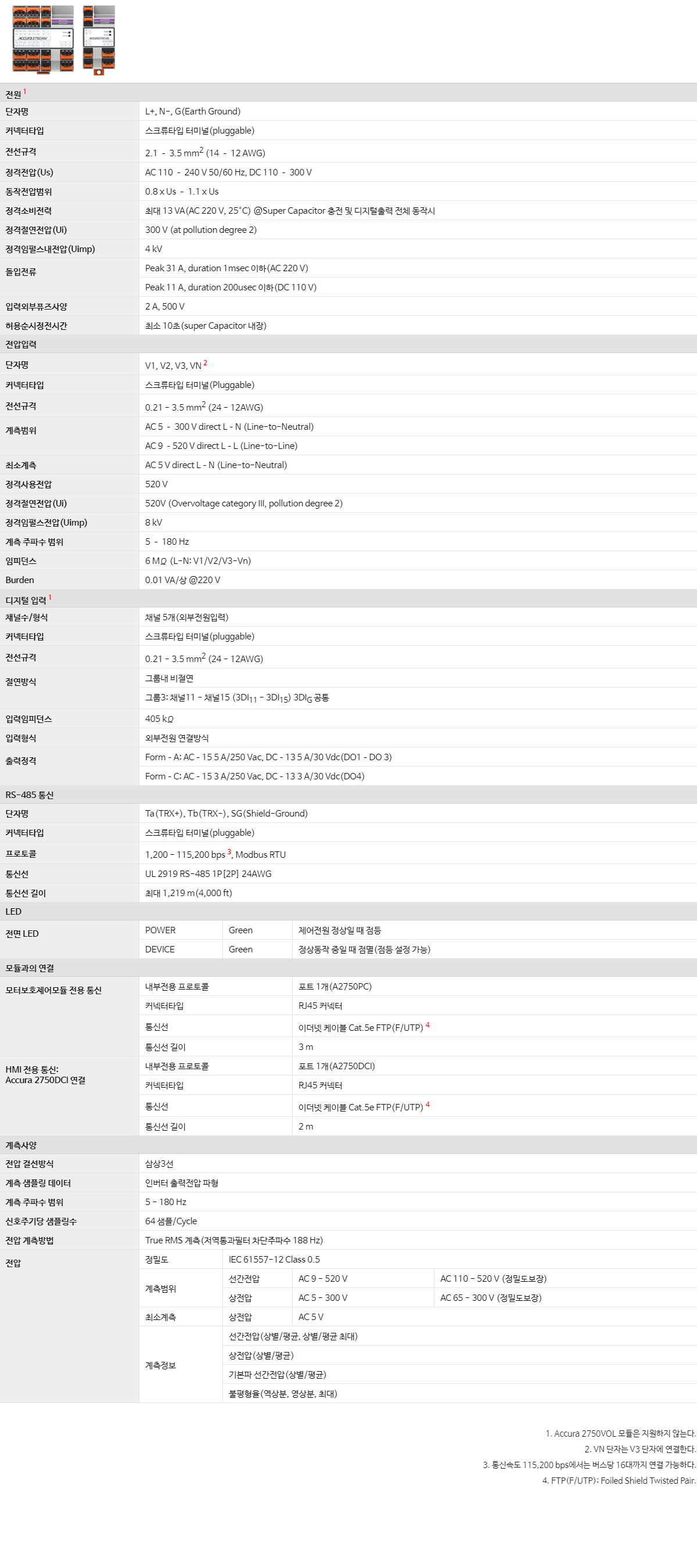

Accura 2750INV/VOL 인버터유닛 전압계측제어모듈

전원¹
단자명	L+, N-, G(Earth Ground)
커넥터타입	스크류타입 터미널(pluggable)
전선규격	2.1 – 3.5 mm² (14 – 12 AWG)
정격전압(Us)	AC 110 – 240 V 50/60 Hz, DC 110 – 300 V
동작전압범위	0.8 x Us – 1.1 x Us
정격 소비전력	최대 13 VA(AC 220 V, 25°C) @Super Capacitor 충전 및 디지털출력 전체 동작시
정격 절연전압(Ui)	300 V (at pollution degree 2)
정격임펄스내전압(Uimp)	4 kV
돌입전류	Peak 31 A, duration 1msec 이하(AC 220 V)
	Peak 11 A, duration 200usec 이하(DC 110 V)
입력외부퓨즈사양	2 A, 500 V
허용순시정전시간	최소 10초(super Capacitor 내장)
전압입력
단자명	V1, V2, V3, VN²
커넥터타입	스크류타입 터미널(Pluggable)
전선규격	0.21 - 3.5 mm² (24 - 12 AWG)
계측범위	AC 5 – 300 V direct L–N (Line-to-Neutral)
	AC 9 –520 V direct L–L (Line-to-Line)
최소계측	AC 5 V direct L–N (Line-to-Neutral)
정격사용전압	520 V
정격 절연전압(Ui)	520V (Overvoltage category III, pollution degree 2)
정격 임펄스전압(Uimp)	8 kV
계측 주파수 범위	5 – 180 Hz
임피던스	6 MΩ (L-N: V1/V2/V3-Vn)
Burden	0.01 VA/상 @220 V
디지털입력¹
채널수/형식	채널 5개(외부전원입력)
커넥터타입	스크류타입 터미널(pluggable)
전선규격	0.21 - 3.5 mm² (24 - 12 AWG)
절연방식	그룹내 비절연
	그룹3: 채널11 - 채널15 (3DI₁₁ - 3DI₁₅) 3DI_G 공통
입력임피던스	405 kΩ
입력형식	외부전원 연결방식
최대입력전압	AC 240 V
Low 전압범위	AC 0 - 140 V
High 전압범위	AC 165 - 240 V
최소 펄스폭	50 msec
디지털출력
채널수/출력형식	채널 9개(Form-A), 채널5 - 채널13		@ Accura 2750INV
	채널 1개(Form-C), 채널5		@ Accura 2750VOL
커넥터타입	스크류타입 터미널(pluggable)
전선규격	1.5 - 3.5 mm² (16 - 12 AWG)
절연	AC 2,000 V/1분간
출력정격	Form–A: AC–15 5 A/250 Vac, DC–13 5 A/30 Vdc(DO1–DO 3)
	Form–C: AC–15 3 A/250 Vac, DC–13 3 A/30 Vdc(DO4)
RS-485 통신
단자명	Ta(TRX+), Tb(TRX-), SG(Shield-Ground)
커넥터타입	스크류타입 터미널(pluggable)
프로토콜	1,200 - 115,200 bps³, Modbus RTU
통신선	UL 2919 RS-485 1P[2P] 24 AWG
통신선 길이	최대 1,219 m(4,000 ft)
LED
전면 LED	POWER	Green	전원이 정상일 때 점등
	DEVICE	Green	정상동작 중일 때 점멸(점등 설정 가능)
모듈과의 연결
모터보호제어모듈 전용 통신	내부전용 프로토콜		포트 1개(A2750PC)
	커넥터타입		RJ45 커넥터
	통신선		이더넷 케이블 Cat.5e FTP(F/UTP)⁴
	통신선 길이		3 m
HMI 전용 통신: Accura 2750DCI 연결	내부전용 프로토콜		포트 1개(A2750DCI)
	커넥터타입		RJ45 커넥터
	통신선		이더넷 케이블 Cat.5e FTP(F/UTP)⁴
	통신선 길이		2 m
계측사양
전압 결선방식	삼상3선
계측 샘플링 데이터	인버터 출력전압 파형
계측 주파수 범위	5 - 180 Hz
신호주기당 샘플링수	64 샘플/Cycle
전압 계측방법	True RMS 계측(저역통과필터 차단주파수 188 Hz)
전압	정밀도	IEC 61557-12 Class 0.5
	계측범위	선간전압	AC 9 - 520 V	AC 110 - 520 V (정밀도보장)
		상전압	AC 5 - 300 V	AC 65 - 300 V (정밀도보장)
	최소계측	상전압	AC 5 V
	계측정보	선간전압(상별/평균, 상별/평균 최대)
		상전압(상별/평균)
		기본파 선간전압(상별/평균)
		불평형율(역상분, 영상분, 최대)

1. Accura 2750VOL 모듈은 지원하지 않는다.
2. VN 단자는 V3 단자에 연결한다.
3. 통신속도 115,200 bps에서는 버스당 16대까지 연결 가능하다.
4. FTP(F/UTP): Foiled Shield Twisted Pair.

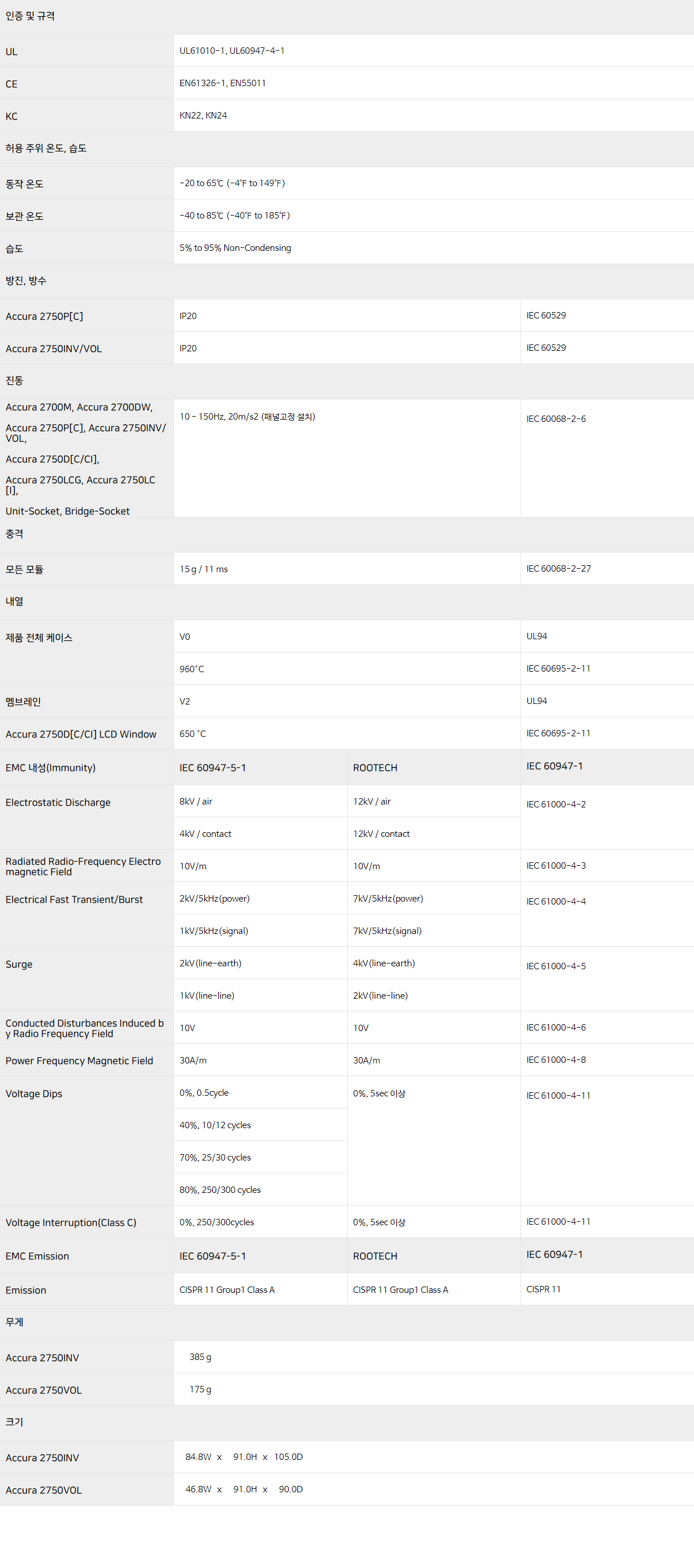

공통 및 일반사양

인증 및 규격
UL	UL 61010-1 3rd edition, UL 60947-4-1
CE	EN 55011:2009 +A1:2010, EN 61326-1:2013, EN 61000-3-2:2014, EN 61000-3-3:2013
KC	KN 32, KN 35
CCC	GB/T 14048.4-2010
허용 주위 온도, 습도
동작 온도	-20 - 65°C (-4 - 149°F)
보관 온도	-40 - 85°C (-40 - 185°F)
동작 습도	5 - 95 % (무결로 상태)
동작 고도	최대 2,000 m
방진, 방수
Accura 2750INV/VOL	IP20	IEC 60529
진동
Accura 2700M, Accura 2700DW, Accura 2750P[C], Accura 2750INV/VOL, Accura 2750D[C/CI], Accura 2750LCG, Accura 2750LC[I], Unit-Socket, Bridge-Socket	10 - 150Hz, 20m/s2 (패널고정 설치)	IEC 60068-2-6
충격
모든 모듈	15 g / 11 ms	IEC 60068-2-27
내열
제품 전체 케이스	V0	UL94
	960°C	IEC 60695-2-11
멤브레인 Accura 2750D[C] LCD Window	V2	UL 94
	650 °C	IEC 60695-2-11
EMC 내성(Immunity)	IEC 61326-1, IEC 6100-3-2, IEC 61000-3-3
Electrostatic Discharge	8 kV / air	IEC 61000-4-2
	6 kV / contact
Radiated Radio-Frequency Electromagnetic Field	10 V/m	IEC 61000-4-3
Electrical Fast Transient/ Burst Surge	2 kV/5 kHz(power)	IEC 61000-4-4
	1 kV/5 kHz(signal)
Surge immunity	2 kV(line to earth)	IEC 61000-4-5
	1 kV(line to line)
Immunity to conducted disturbances induced by radio-frequency field	3 V	IEC 61000-4-6
Power frequency magnetic field	30 A/m	IEC 61000-4-8
Voltage dips, short interruptions and voltage variations immunity	0 %, 1cycle	IEC 61000-4-11
	40 %, 10/12 cycles
	70 %, 25/30 cycles
	80 %, 250/300 cycles¹
EMC Emission	IEC 60947-5-1
Conducted emission and radiated emission	Class A Group
크기 및 무게
Accura 2750INV	84.8W x 91.0H x 105.0D	385 g
Accura 2750VOL	46.8W x 91.0H x 90.0D	175 g
