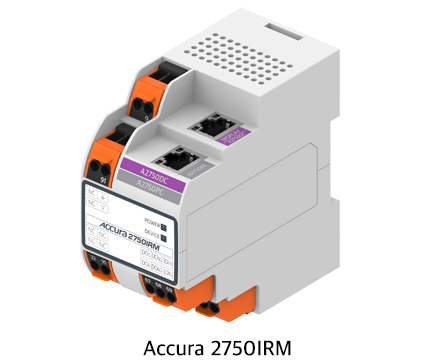

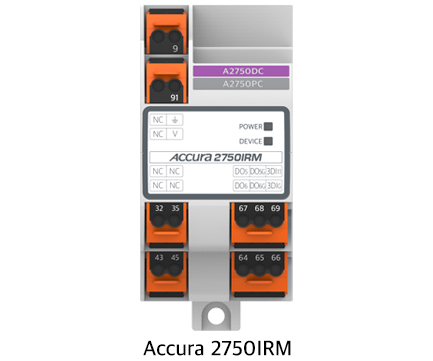

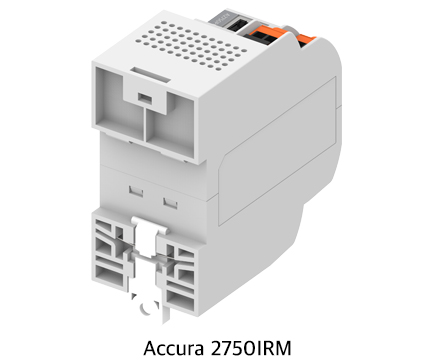

Accura 2750IRM 절연저항 계측모듈
Insulation Resistance Measurement Module
Accura 2750IRM은 DC 고전압으로 모터 절연저항을 계측하고 IR/PI/DAR 지수를 산출하여
모터 예방보전을 지원하며, 인터락·자동 방전으로 안전한 테스트를 지원합니다.
Accura 2750IRM
Insulation Resistance Measurement Module
Accura 2750IRM은 DC 고전압으로 모터 절연저항을 계측하고 IR/PI/DAR 지수를 산출하여 모터 예방보전을 지원하며, 인터락·자동 방전으로 안전한 테스트를 지원합니다.
요약
특징
사양
자주하는질문
자료다운로드
요약
특징
사양
자주하는질문
자료다운로드
요약
모터 절연저항 예방보전
절연저항 온도보정
PI 및 DAR 절연지수 제공
안전한 절연저항 테스트 보장
카탈로그 다운로드
AccuraSM 프로그램 다운로드
Accura 2700/2750
+
Accura 2700M
Accura 2700D
Accura 2750P[C]
Accura 2750INV/VOL
Accura 2700M
Accura 2700D
Accura 2750P[C]
Accura 2750INV/VOL
Accura 2750D[C/CI]
Accura 2750LCG
Accura 2750LC[I]
Accura 2750LM/IO
Unit-Socket/Bridge-Socket
Accura 2700/2750
Accura 2700/2750
Accura 2700M
Accura 2700D
Accura 2750P[C]
Accura 2750INV/VOL
Accura 2750D[C/CI]
Accura 2750LCG
Accura 2750LC[I]
Unit-Socket/Bridge-Socket

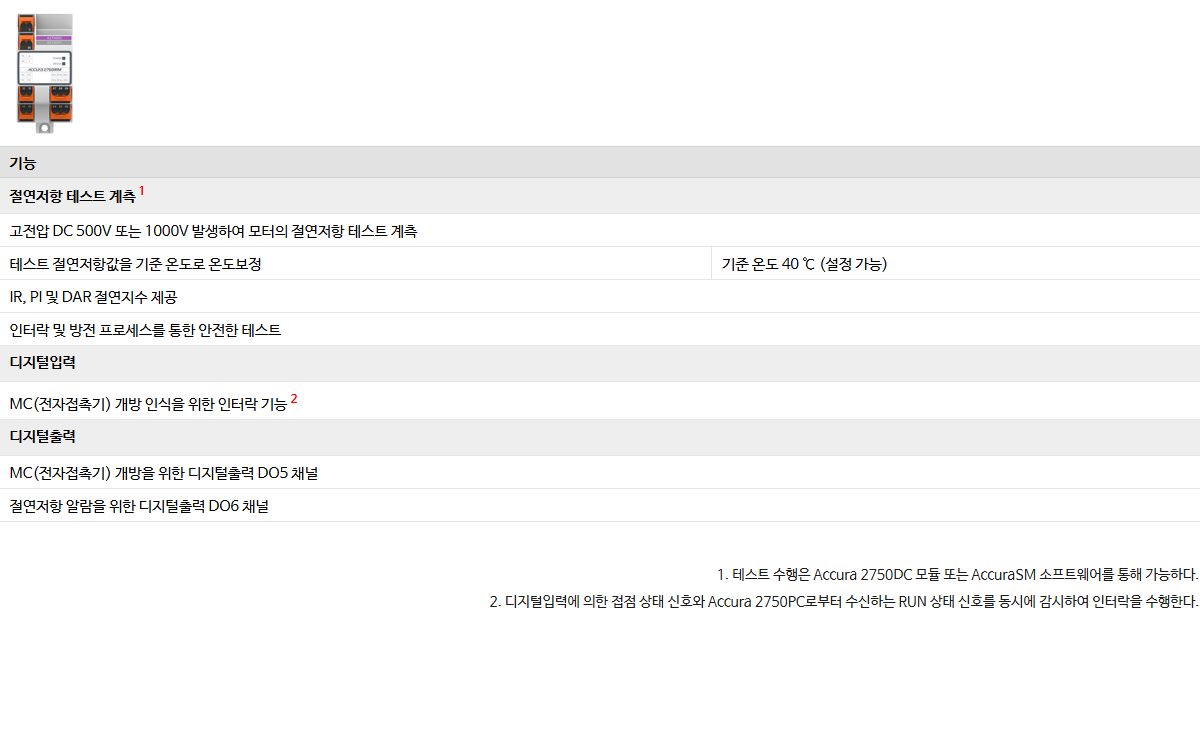

기능
절연저항 테스트 계측
1
고전압 DC 500V 또는 1000V 발생하여 모터의 절연저항 테스트 계측
테스트 절연저항값을 기준 온도로 온도보정
기준 온도 40 ℃ (설정 가능)
IR, PI 및 DAR 절연지수 제공
인터락 및 방전 프로세스를 통한 안전한 테스트
디지털입력
MC(전자접촉기) 개방 인식을 위한 인터락 기능
2
디지털출력
MC(전자접촉기) 개방을 위한 디지털출력 DO5 채널
절연저항 알람을 위한 디지털출력 DO6 채널
1. 테스트 수행은 Accura 2750DC 모듈 또는 AccuraSM 소프트웨어를 통해 가능하다.
2. 디지털입력에 의한 접점 상태 신호와 Accura 2750PC로부터 수신하는 RUN 상태 신호를 동시에 감시하여 인터락을 수행한다.

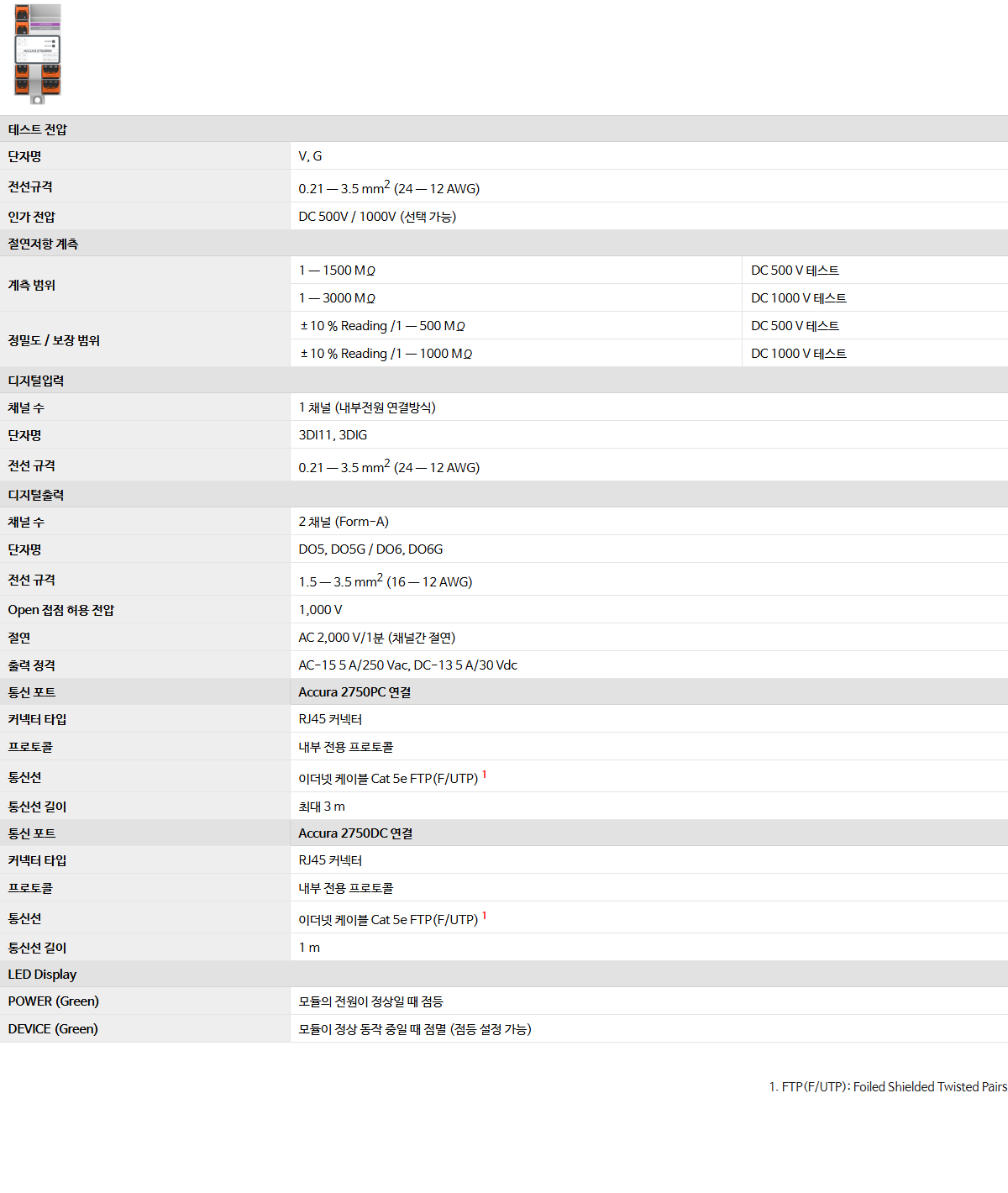

Accura 2750IRM 절연저항 계측모듈
Accura 2750IRM 절연저항 계측모듈
테스트 전압
단자명
V, G
전선규격
0.21 — 3.5 mm
2
(24 — 12 AWG)
인가 전압
DC 500V / 1000V (선택 가능)
절연저항 계측
계측 범위
1 — 1500 MΩ
DC 500 V 테스트
1 — 3000 MΩ
DC 1000 V 테스트
정밀도 / 보장 범위
±10 % Reading /1 — 500 MΩ
DC 500 V 테스트
±10 % Reading /1 — 1000 MΩ
DC 1000 V 테스트
디지털입력
채널 수
1 채널 (내부전원 연결방식)
단자명
3DI11, 3DIG
전선 규격
0.21 — 3.5 mm
2
(24 — 12 AWG)
디지털출력
채널 수
2 채널 (Form-A)
단자명
DO5, DO5G / DO6, DO6G
전선 규격
1.5 — 3.5 mm
2
(16 — 12 AWG)
Open 접점 허용 전압
1,000 V
절연
AC 2,000 V/1분 (채널간 절연)
출력 정격
AC-15 5 A/250 Vac, DC-13 5 A/30 Vdc
통신 포트
Accura 2750PC 연결
커넥터 타입
RJ45 커넥터
프로토콜
내부 전용 프로토콜
통신선
이더넷 케이블 Cat 5e FTP(F/UTP)
1
통신선 길이
최대 3 m
통신 포트
Accura 2750DC 연결
커넥터 타입
RJ45 커넥터
프로토콜
내부 전용 프로토콜
통신선
이더넷 케이블 Cat 5e FTP(F/UTP)
1
통신선 길이
1 m
LED Display
POWER (Green)
모듈의 전원이 정상일 때 점등
DEVICE (Green)
모듈이 정상 동작 중일 때 점멸 (점등 설정 가능)
1. FTP(F/UTP): Foiled Shielded Twisted Pairs

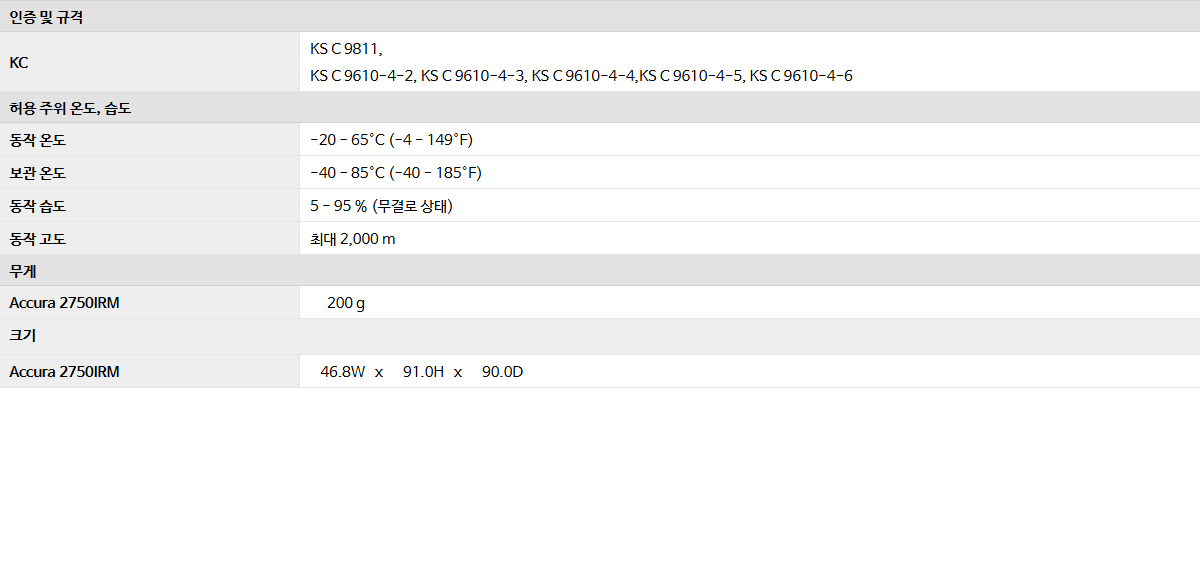

공통 및 일반사양
공통 및 일반사양
인증 및 규격
KC
KS C 9811,
KS C 9610-4-2, KS C 9610-4-3, KS C 9610-4-4,KS C 9610-4-5, KS C 9610-4-6
허용 주위 온도, 습도
동작 온도
-20 - 65°C (-4 - 149°F)
보관 온도
-40 - 85°C (-40 - 185°F)
동작 습도
5 - 95 % (무결로 상태)
동작 고도
최대 2,000 m
무게
Accura 2750IRM
200 g
크기
Accura 2750IRM
46.8W
x
91.0H
x
90.0D
