Accura 3700

Accura 5500

Accura 3700 고정밀 디지털 전력품질미터/IO모듈

High Accuracy Digital Power Quality Meter

Accura 3700은 수배전반내 전압, 전류를 ±0.2% Reading 정밀 계측하고,
Dip(Sag), Swell, PQ Curve 등 전력품질 정보와 이벤트 알림을 제공합니다.

Accura 3700

High Accuracy Digital Power Quality Meter

Accura 3700은 수배전반내 전압, 전류를 ±0.2% Reading 정밀 계측하고, Dip(Sag), Swell, PQ Curve 등 전력품질 정보와 이벤트 알림을 제공합니다.

요약

특징

사양

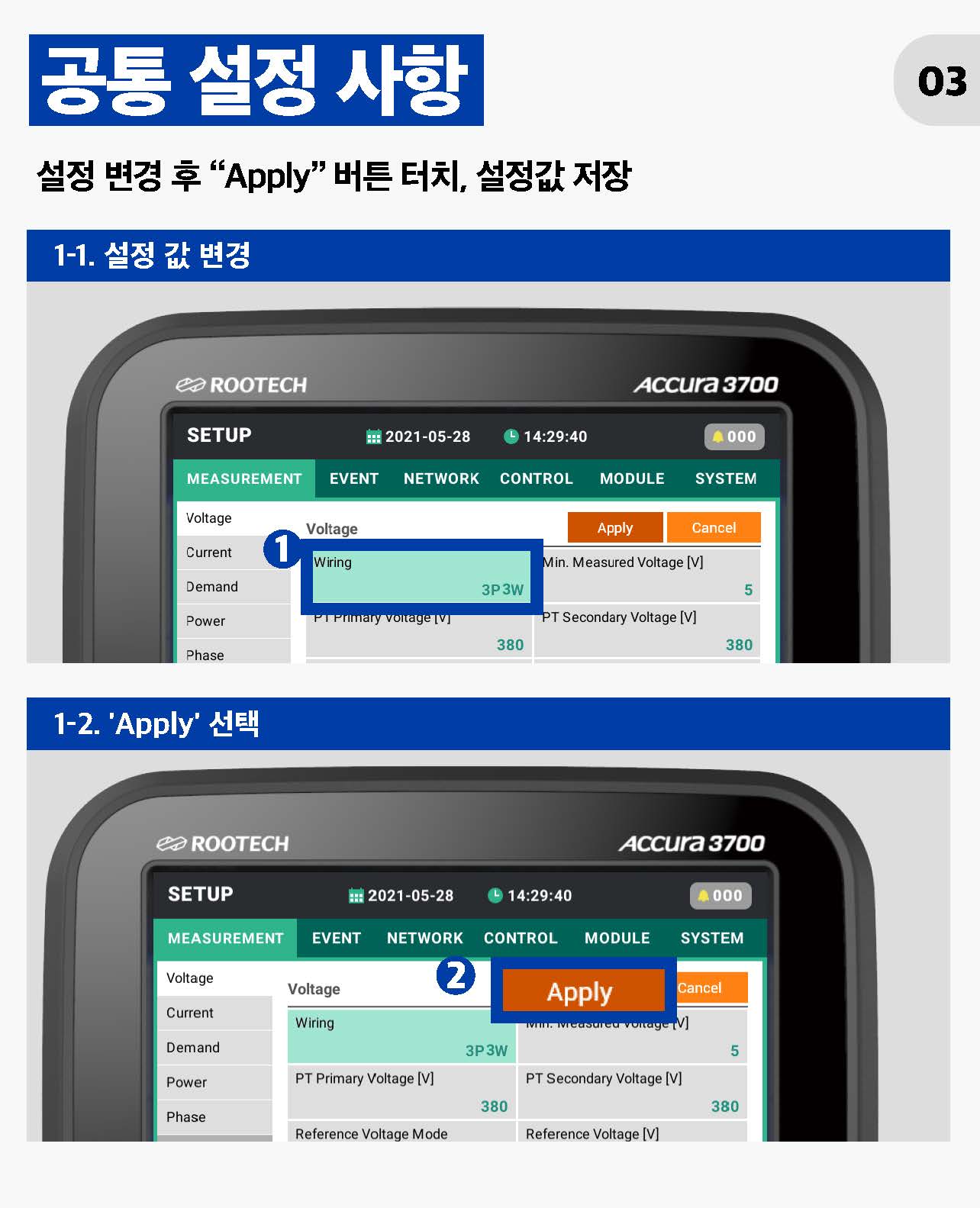

퀵가이드

자주하는질문

자료다운로드

요약
특징
사양
퀵가이드
자주하는질문
자료다운로드

New Accura 3700
Accura 3700

요약

전압/전류 gapless 측정: Aggregation 구간 내 최대/최소/평균 통계정보 제공

전압, 전류, 유효전력, 유효전력량 정밀계측

Dip(Sag)/Swell 등, 전력품질 평가를 위한 다양한 정보 제공

PQ Curve 데이터를 통한 전력품질평가

IO 모듈: 디지털/아날로그 입력에 대한 이벤트 기록

미터에 쉽게 장착 가능한 다양한 IO 모듈

CE/UL/KC 인증으로 안전성 및 신뢰성 입증

POWER 모듈의 분리로 인한 신뢰성 및 유지보수 편의성의 확보

카탈로그 다운로드

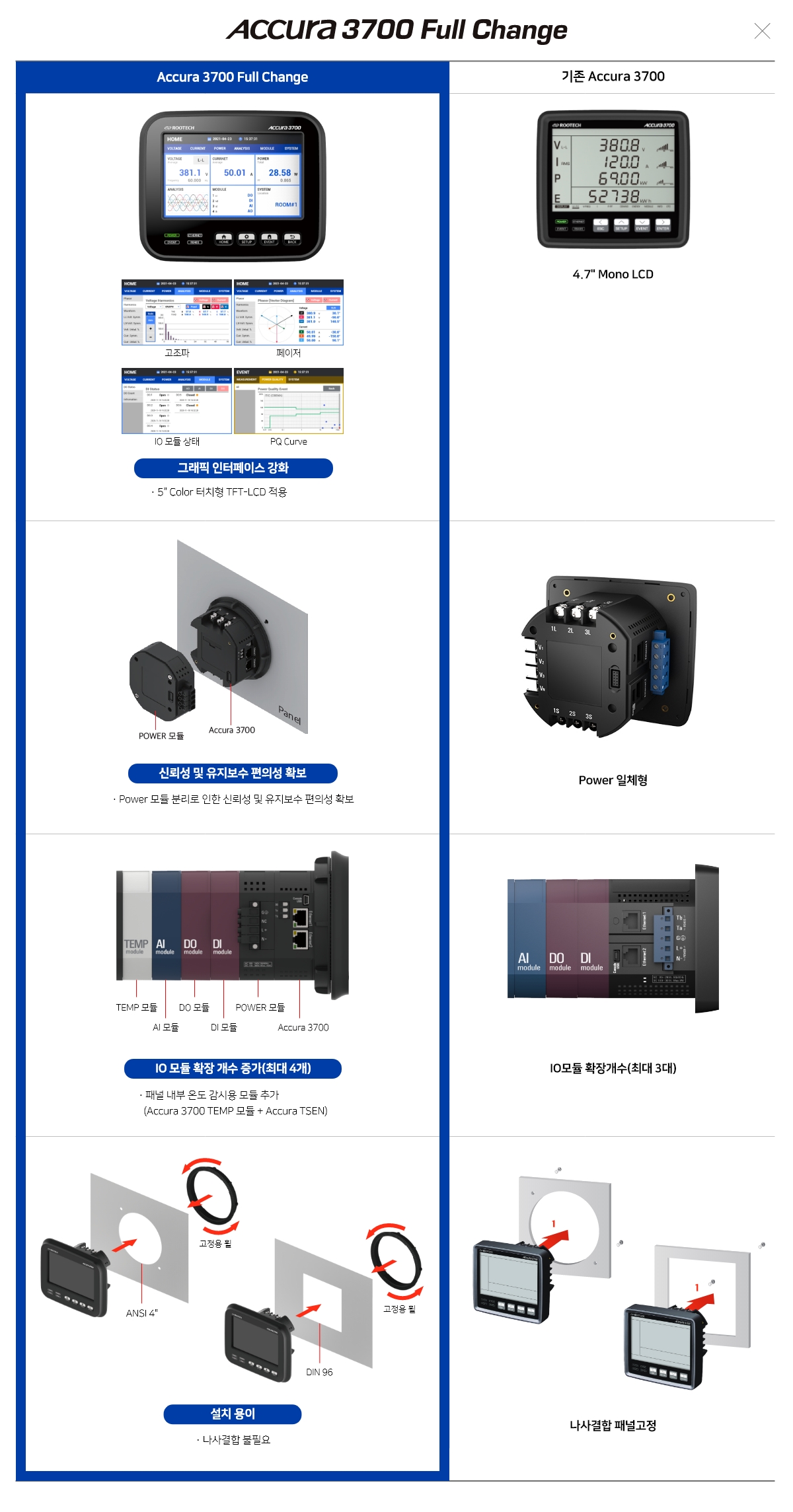

Accura 3700 Full Change 확인

AccuraSM 프로그램 다운로드

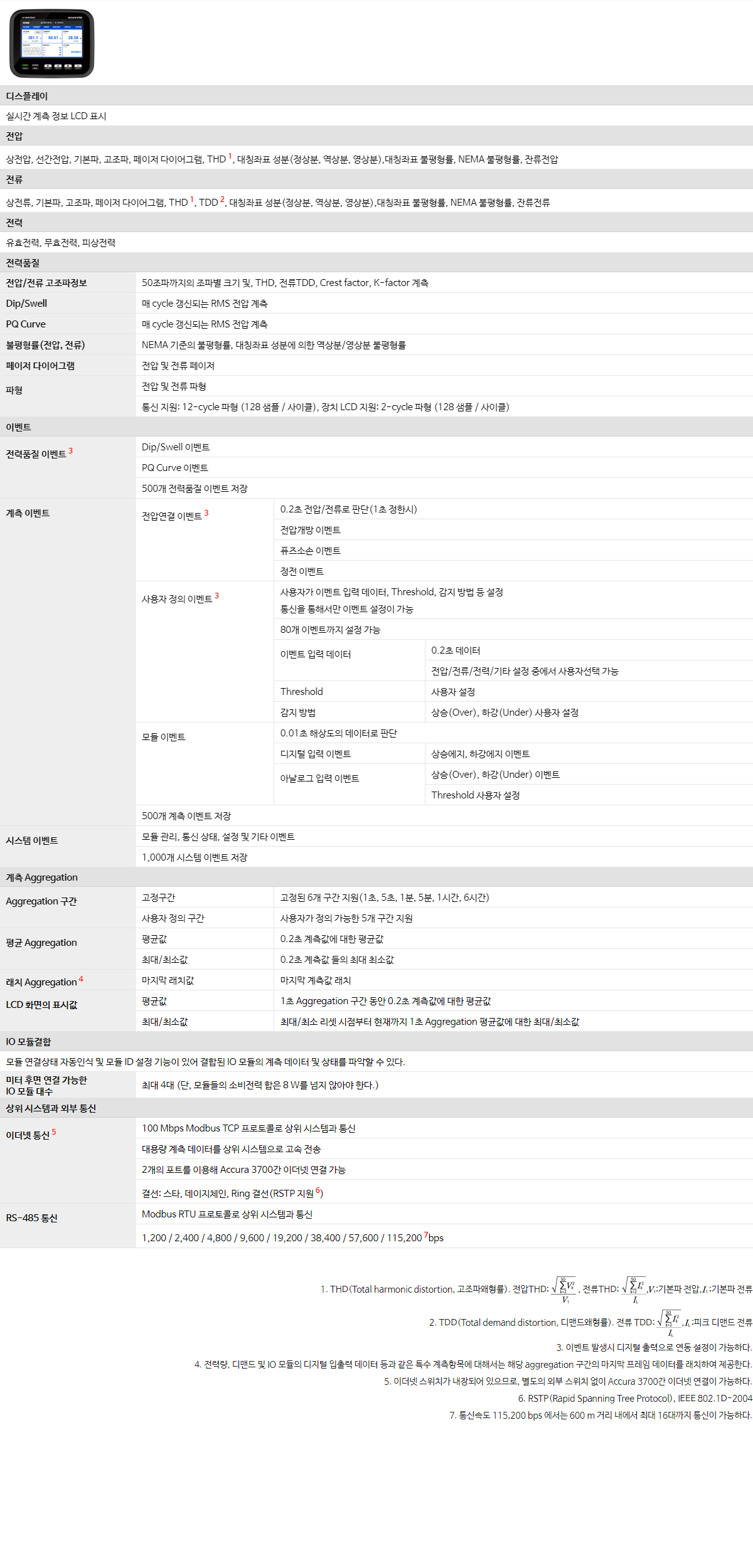

디지털 전력품질미터

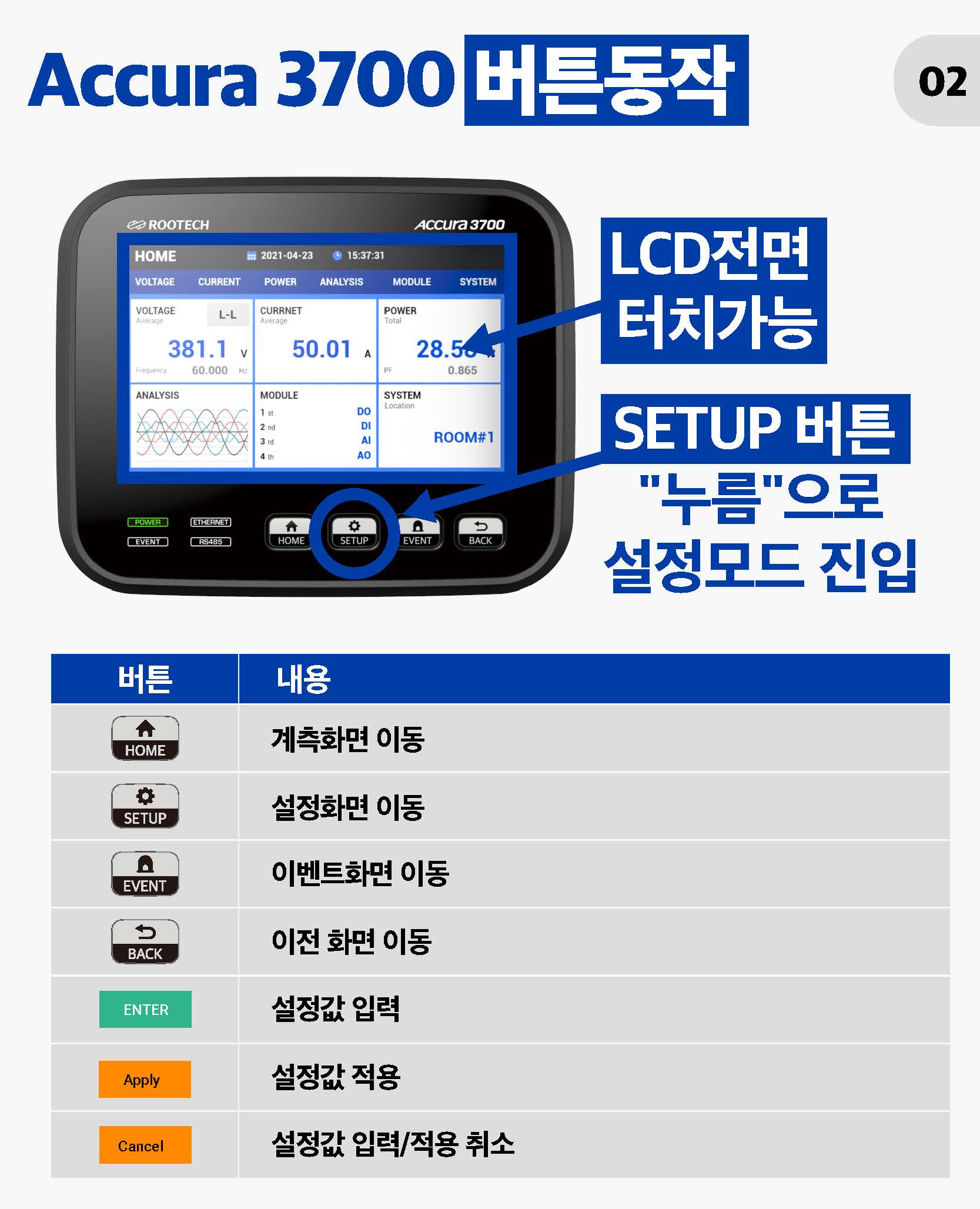

디스플레이
실시간 계측 정보 LCD 표시
전압
상전압, 선간전압, 기본파, 고조파, 페이저 다이어그램, THD¹, 대칭좌표 성분(정상분, 역상분, 영상분),대칭좌표 불평형률, NEMA 불평형률, 잔류전압
전류
상전류, 기본파, 고조파, 페이저 다이어그램, THD¹, TDD², 대칭좌표 성분(정상분, 역상분, 영상분),대칭좌표 불평형률, NEMA 불평형률, 잔류전류
전력
유효전력, 무효전력, 피상전력
전력품질
전압/전류 고조파정보	50조파까지의 조파별 크기 및, THD, 전류TDD, Crest factor, K-factor 계측
Dip/Swell	매 cycle 갱신되는 RMS 전압 계측
PQ Curve	매 cycle 갱신되는 RMS 전압 계측
불평형률(전압, 전류)	NEMA 기준의 불평형률, 대칭좌표 성분에 의한 역상분/영상분 불평형률
페이저 다이어그램	전압 및 전류 페이저
파형	전압 및 전류 파형
	통신 지원: 12-cycle 파형 (128 샘플 / 사이클), 장치 LCD 지원: 2-cycle 파형 (128 샘플 / 사이클)
이벤트
전력품질 이벤트³	Dip/Swell 이벤트
	PQ Curve 이벤트
	500개 전력품질 이벤트 저장
계측 이벤트	전압연결 이벤트³	0.2초 전압/전류로 판단(1초 정한시)
		전압개방 이벤트
		퓨즈소손 이벤트
		정전 이벤트
	사용자 정의 이벤트³	사용자가 이벤트 입력 데이터, Threshold, 감지 방법 등 설정 통신을 통해서만 이벤트 설정이 가능
		80개 이벤트까지 설정 가능
		이벤트 입력 데이터	0.2초 데이터
			전압/전류/전력/기타 설정 중에서 사용자선택 가능
		Threshold	사용자 설정
		감지 방법	상승(Over), 하강(Under) 사용자 설정
	모듈 이벤트	0.01초 해상도의 데이터로 판단
		디지털 입력 이벤트	상승에지, 하강에지 이벤트
		아날로그 입력 이벤트	상승(Over), 하강(Under) 이벤트
			Threshold 사용자 설정
	500개 계측 이벤트 저장
시스템 이벤트	모듈 관리, 통신 상태, 설정 및 기타 이벤트
	1,000개 시스템 이벤트 저장
계측 Aggregation
Aggregation 구간	고정구간	고정된 6개 구간 지원(1초, 5초, 1분, 5분, 1시간, 6시간)
	사용자 정의 구간	사용자가 정의 가능한 5개 구간 지원
평균 Aggregation	평균값	0.2초 계측값에 대한 평균값
	최대/최소값	0.2초 계측값 들의 최대 최소값
래치 Aggregation⁴	마지막 래치값	마지막 계측값 래치
LCD 화면의 표시값	평균값	1초 Aggregation 구간 동안 0.2초 계측값에 대한 평균값
	최대/최소값	최대/최소 리셋 시점부터 현재까지 1초 Aggregation 평균값에 대한 최대/최소값
IO 모듈결합
모듈 연결상태 자동인식 및 모듈 ID 설정 기능이 있어 결합된 IO 모듈의 계측 데이터 및 상태를 파악할 수 있다.
미터 후면 연결 가능한 IO 모듈 대수	최대 4대 (단, 모듈들의 소비전력 합은 8 W를 넘지 않아야 한다.)
상위 시스템과 외부 통신
이더넷 통신⁵	100 Mbps Modbus TCP 프로토콜로 상위 시스템과 통신
	대용량 계측 데이터를 상위 시스템으로 고속 전송
	2개의 포트를 이용해 Accura 3700간 이더넷 연결 가능
	결선: 스타, 데이지체인, Ring 결선(RSTP 지원⁶)
RS-485 통신	Modbus RTU 프로토콜로 상위 시스템과 통신
	1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200⁷bps

1. THD(Total harmonic distortion, 고조파왜형률). 전압THD:

, 전류THD:

:기본파 전압,

:기본파 전류
2. TDD(Total demand distortion, 디맨드왜형률). 전류 TDD:

:피크 디맨드 전류
3. 이벤트 발생시 디지털 출력으로 연동 설정이 가능하다.
4. 전력량, 디맨드 및 IO 모듈의 디지털 입출력 데이터 등과 같은 특수 계측항목에 대해서는 해당 aggregation 구간의 마지막 프레임 데이터를 래치하여 제공한다.
5. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 3700간 이더넷 연결이 가능하다.
6. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D-2004
7. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.

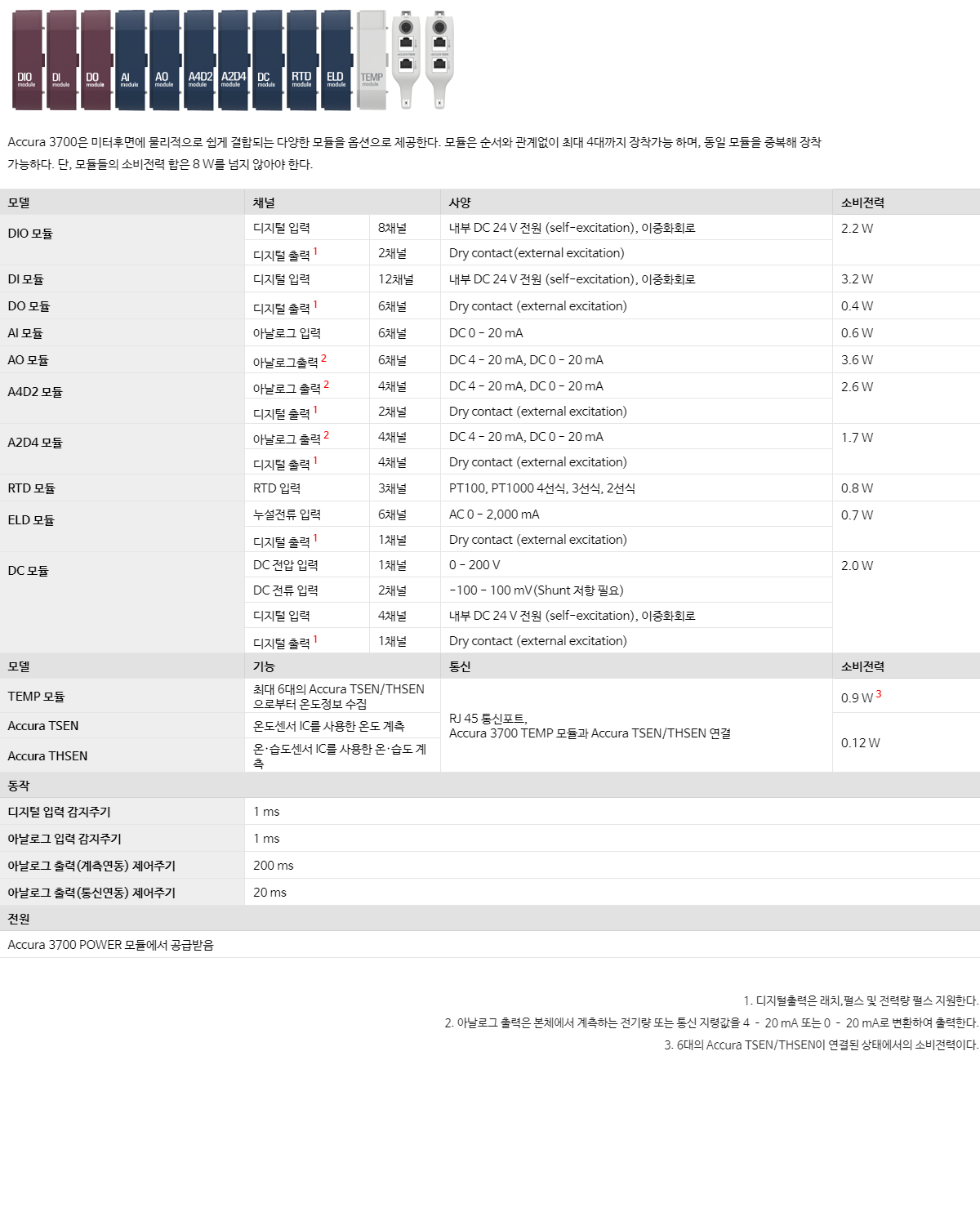

IO 모듈

Accura 3700은 미터후면에 물리적으로 쉽게 결합되는 다양한 모듈을 옵션으로 제공한다. 모듈은 순서와 관계없이 최대 4대까지 장착가능 하며, 동일 모듈을 중복해 장착 가능하다. 단, 모듈들의 소비전력 합은 8 W를 넘지 않아야 한다.
모델	채널		사양	소비전력

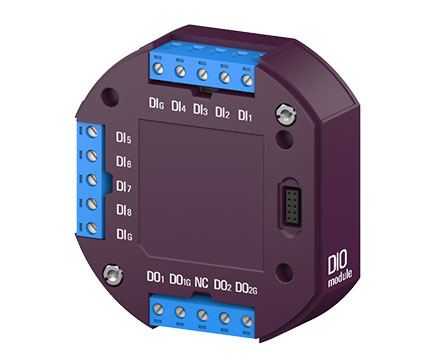

DIO 모듈	디지털 입력	8채널	내부 DC 24 V 전원 (self-excitation), 이중화회로	2.2 W
DIO 모듈	디지털 출력¹	2채널	Dry contact(external excitation)	2.2 W
DI 모듈	디지털 입력	12채널	내부 DC 24 V 전원 (self-excitation), 이중화회로	3.2 W
DO 모듈	디지털 출력¹	6채널	Dry contact (external excitation)	0.4 W
AI 모듈	아날로그 입력	6채널	DC 0 - 20 mA	0.6 W
AO 모듈	아날로그출력²	6채널	DC 4 - 20 mA, DC 0 - 20 mA	3.6 W
A4D2 모듈	아날로그 출력²	4채널	DC 4 - 20 mA, DC 0 - 20 mA	2.6 W
A4D2 모듈	디지털 출력¹	2채널	Dry contact (external excitation)	2.6 W
A2D4 모듈	아날로그 출력²	4채널	DC 4 - 20 mA, DC 0 - 20 mA	1.7 W
A2D4 모듈	디지털 출력¹	4채널	Dry contact (external excitation)	1.7 W
RTD 모듈	RTD 입력	3채널	PT100, PT1000 4선식, 3선식, 2선식	0.8 W
ELD 모듈	누설전류 입력	6채널	AC 0 - 2,000 mA	0.7 W
ELD 모듈	디지털 출력¹	1채널	Dry contact (external excitation)	0.7 W
DC 모듈	DC 전압 입력	1채널	0 - 200 V	2.0 W
	DC 전류 입력	2채널	-100 - 100 mV(Shunt 저항 필요)
	디지털 입력	4채널	내부 DC 24 V 전원 (self-excitation), 이중화회로
	디지털 출력¹	1채널	Dry contact (external excitation)
모델	기능		통신	소비전력
TEMP 모듈	최대 6대의 Accura TSEN/THSEN으로부터 온도정보 수집		RJ 45 통신포트, Accura 3700 TEMP 모듈과 Accura TSEN/THSEN 연결	0.9 W³
Accura TSEN	온도센서 IC를 사용한 온도 계측			0.12 W
Accura THSEN	온·습도센서 IC를 사용한 온·습도 계측			0.12 W
동작
디지털 입력 감지주기	1 ms
아날로그 입력 감지주기	1 ms
아날로그 출력(계측연동) 제어주기	200 ms
아날로그 출력(통신연동) 제어주기	20 ms
전원
Accura 3700 POWER 모듈에서 공급받음

1. 디지털출력은 래치,펄스 및 전력량 펄스 지원한다.
2. 아날로그 출력은 본체에서 계측하는 전기량 또는 통신 지령값을 4 – 20 mA 또는 0 – 20 mA로 변환하여 출력한다.
3. 6대의 Accura TSEN/THSEN이 연결된 상태에서의 소비전력이다.

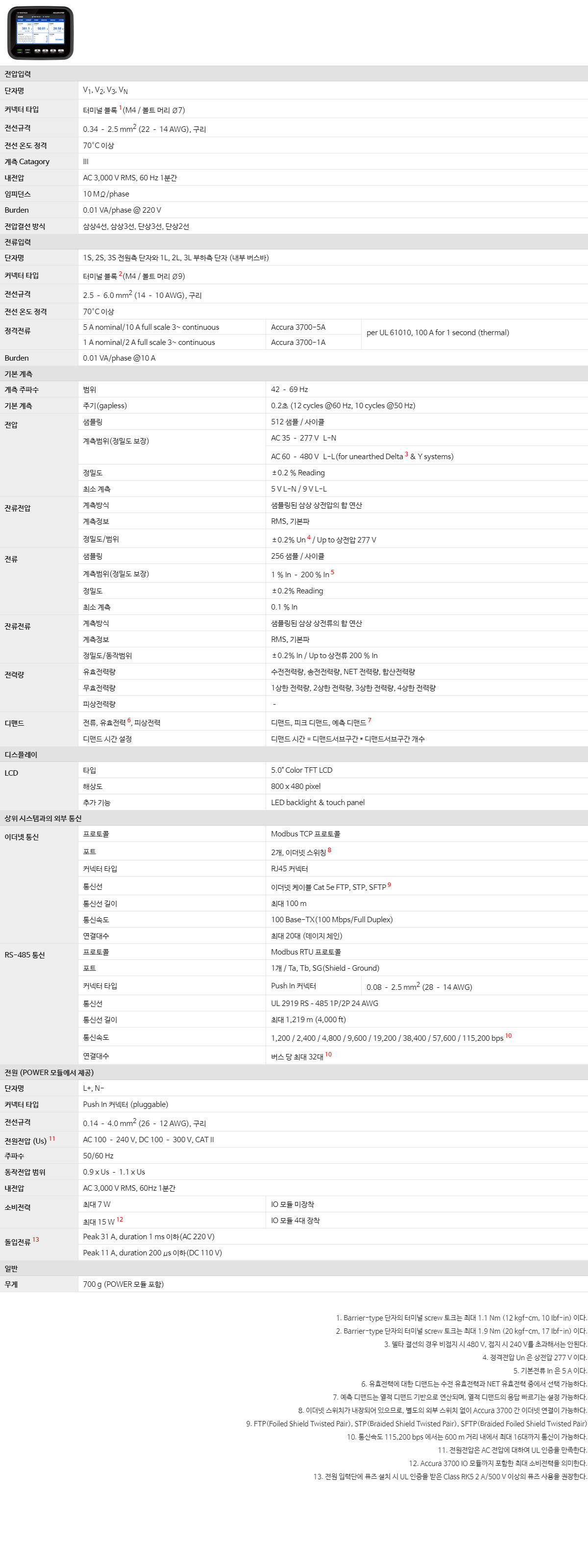

디지털 전력품질미터

전압입력
단자명	V₁, V₂, V₃, V_N
커넥터 타입	터미널 블록¹(M4 / 볼트 머리 Ø7)
전선규격	0.34 – 2.5 mm² (22 – 14 AWG), 구리
전선 온도 정격	70°C 이상
계측 Catagory	III
내전압	AC 3,000 V RMS, 60 Hz 1분간
임피던스	10 MΩ/phase
Burden	0.01 VA/phase @ 220 V
전압결선 방식	삼상4선, 삼상3선, 단상3선, 단상2선
전류입력
단자명	1S, 2S, 3S 전원측 단자와 1L, 2L, 3L 부하측 단자 (내부 버스바)
커넥터 타입	터미널 블록²(M4 / 볼트 머리 Ø9)
전선규격	2.5 – 6.0 mm² (14 – 10 AWG), 구리
전선 온도 정격	70°C 이상
정격전류	5 A nominal/10 A full scale 3~ continuous	Accura 3700-5A	per UL 61010, 100 A for 1 second (thermal)
	1 A nominal/2 A full scale 3~ continuous	Accura 3700-1A
Burden	0.01 VA/phase @10 A
기본 계측
계측 주파수	범위	42 – 69 Hz
기본 계측	주기(gapless)	0.2초 (12 cycles @60 Hz, 10 cycles @50 Hz)
전압	샘플링	512 샘플 / 사이클
	계측범위(정밀도 보장)	AC 35 – 277 V L-N
		AC 60 – 480 V L-L(for unearthed Delta³ & Y systems)
	정밀도	±0.2 % Reading
	최소 계측	5 V L-N / 9 V L-L
잔류전압	계측방식	샘플링된 삼상 상전압의 합 연산
	계측정보	RMS, 기본파
	정밀도/범위	±0.2% Un⁴ / Up to 상전압 277 V
전류	샘플링	256 샘플 / 사이클
	계측범위(정밀도 보장)	1 % In – 200 % In⁵
	정밀도	±0.2% Reading
	최소 계측	0.1 % In
잔류전류	계측방식	샘플링된 삼상 상전류의 합 연산
	계측정보	RMS, 기본파
	정밀도/동작범위	±0.2% In / Up to 상전류 200 % In
전력량	유효전력량	수전전력량, 송전전력량, NET 전력량, 합산전력량
	무효전력량	1상한 전력량, 2상한 전력량, 3상한 전력량, 4상한 전력량
	피상전력량	–
디맨드	전류, 유효전력⁶, 피상전력	디맨드, 피크 디맨드, 예측 디맨드⁷
	디맨드 시간 설정	디맨드 시간 = 디맨드서브구간 * 디맨드서브구간 개수
디스플레이
LCD	타입	5.0" Color TFT LCD
	해상도	800 x 480 pixel
	추가 기능	LED backlight & touch panel
상위 시스템과의 외부 통신
이더넷 통신	프로토콜	Modbus TCP 프로토콜
	포트	2개, 이더넷 스위칭⁸
	커넥터 타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP⁹
	통신선 길이	최대 100 m
	통신속도	100 Base-TX(100 Mbps/Full Duplex)
	연결대수	최대 20대 (데이지 체인)
RS-485 통신	프로토콜	Modbus RTU 프로토콜
	포트	1개 / Ta, Tb, SG(Shield–Ground)
	커넥터 타입	Push In 커넥터	0.08 – 2.5 mm² (28 – 14 AWG)
	통신선	UL 2919 RS–485 1P/2P 24 AWG
	통신선 길이	최대 1,219 m (4,000 ft)
	통신속도	1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps¹⁰
	연결대수	버스 당 최대 32대¹⁰
전원 (POWER 모듈에서 제공)
단자명	L+, N-
커넥터 타입	Push In 커넥터 (pluggable)
전선규격	0.14 – 4.0 mm² (26 – 12 AWG), 구리
전원전압 (Us)¹¹	AC 100 – 240 V, DC 100 – 300 V, CAT II
주파수	50/60 Hz
동작전압 범위	0.9 x Us – 1.1 x Us
내전압	AC 3,000 V RMS, 60Hz 1분간
소비전력	최대 7 W	IO 모듈 미장착
	최대 15 W¹²	IO 모듈 4대 장착
돌입전류¹³	Peak 31 A, duration 1 ms 이하(AC 220 V)
	Peak 11 A, duration 200 μs 이하(DC 110 V)
일반
무게	700 g (POWER 모듈 포함)

1. Barrier-type 단자의 터미널 screw 토크는 최대 1.1 Nm (12 kgf-cm, 10 Ibf-in) 이다.
2. Barrier-type 단자의 터미널 screw 토크는 최대 1.9 Nm (20 kgf-cm, 17 Ibf-in) 이다.
3. 델타 결선의 경우 비접지 시 480 V, 접지 시 240 V를 초과해서는 안된다.
4. 정격전압 Un 은 상전압 277 V 이다.
5. 기본전류 In 은 5 A 이다.
6. 유효전력에 대한 디맨드는 수전 유효전력과 NET 유효전력 중에서 선택 가능하다.
7. 예측 디맨드는 열적 디맨드 기반으로 연산되며, 열적 디맨드의 응답 빠르기는 설정 가능하다.
8. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 3700 간 이더넷 연결이 가능하다.
9. FTP(Foiled Shield Twisted Pair), STP(Braided Shield Twisted Pair), SFTP(Braided Foiled Shield Twisted Pair)
10. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
11. 전원전압은 AC 전압에 대하여 UL 인증을 만족한다.
12. Accura 3700 IO 모듈까지 포함한 최대 소비전력을 의미한다.
13. 전원 입력단에 퓨즈 설치 시 UL 인증을 받은 Class RK5 2 A/500 V 이상의 퓨즈 사용을 권장한다.

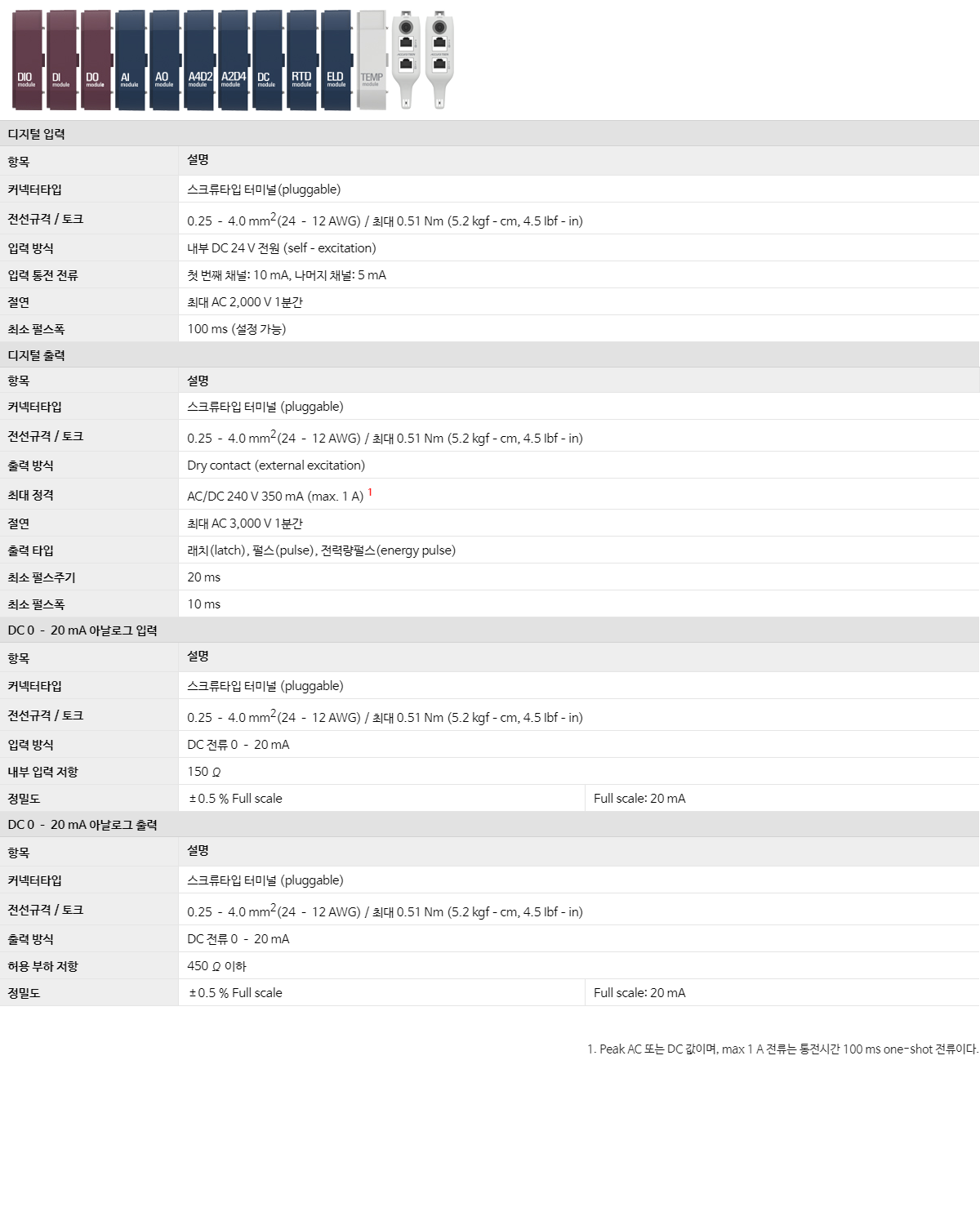

IO 모듈 공통사양

디지털 입력
항목	설명
커넥터타입	스크류타입 터미널(pluggable)
전선규격 / 토크	0.25 – 4.0 mm²(24 – 12 AWG) / 최대 0.51 Nm (5.2 kgf–cm, 4.5 Ibf–in)
입력 방식	내부 DC 24 V 전원 (self–excitation)
입력 통전 전류	첫 번째 채널: 10 mA, 나머지 채널: 5 mA
절연	최대 AC 2,000 V 1분간
최소 펄스폭	100 ms (설정 가능)
디지털 출력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 – 4.0 mm²(24 – 12 AWG) / 최대 0.51 Nm (5.2 kgf–cm, 4.5 Ibf–in)
출력 방식	Dry contact (external excitation)
최대 정격	AC/DC 240 V 350 mA (max. 1 A)¹
절연	최대 AC 3,000 V 1분간
출력 타입	래치(latch), 펄스(pulse), 전력량펄스(energy pulse)
최소 펄스주기	20 ms
최소 펄스폭	10 ms
DC 0 – 20 mA 아날로그 입력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 – 4.0 mm²(24 – 12 AWG) / 최대 0.51 Nm (5.2 kgf–cm, 4.5 Ibf–in)
입력 방식	DC 전류 0 – 20 mA
내부 입력 저항	150 Ω
정밀도	±0.5 % Full scale	Full scale: 20 mA
DC 0 – 20 mA 아날로그 출력
항목	설명
커넥터타입	스크류타입 터미널 (pluggable)
전선규격 / 토크	0.25 – 4.0 mm²(24 – 12 AWG) / 최대 0.51 Nm (5.2 kgf–cm, 4.5 Ibf–in)
출력 방식	DC 전류 0 – 20 mA
허용 부하 저항	450 Ω 이하
정밀도	±0.5 % Full scale	Full scale: 20 mA

1. Peak AC 또는 DC 값이며, max 1 A 전류는 통전시간 100 ms one-shot 전류이다.

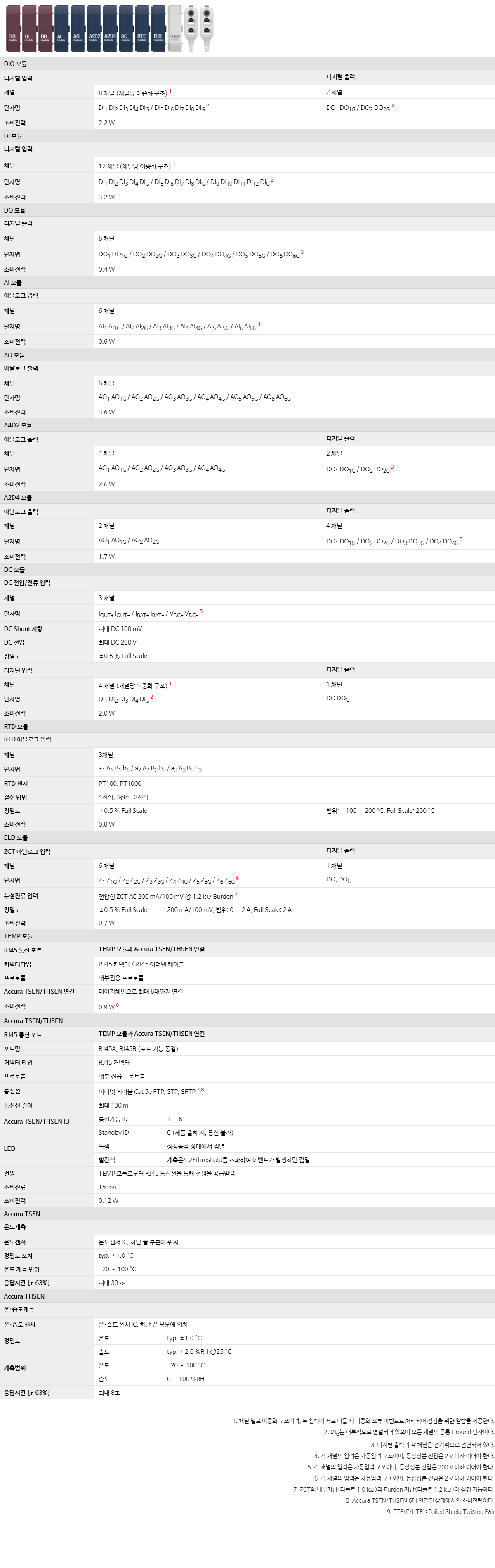

IO 모듈 개별사양

DIO 모듈
디지털 입력			디지털 출력
채널	8 채널 (채널당 이중화 구조)¹		2 채널
단자명	DI₁ DI₂ DI₃ DI₄ DI_G / DI₅ DI₆ DI₇ DI₈ DI_G²		DO₁ DO_1G / DO₂ DO_2G³
소비전력	2.2 W
DI 모듈
디지털 입력
채널	12 채널 (채널당 이중화 구조)¹
단자명	DI₁ DI₂ DI₃ DI₄ DI_G / DI₅ DI₆ DI₇ DI₈ DI_G / DI₉ DI₁₀ DI₁₁ DI₁₂ DI_G²
소비전력	3.2 W

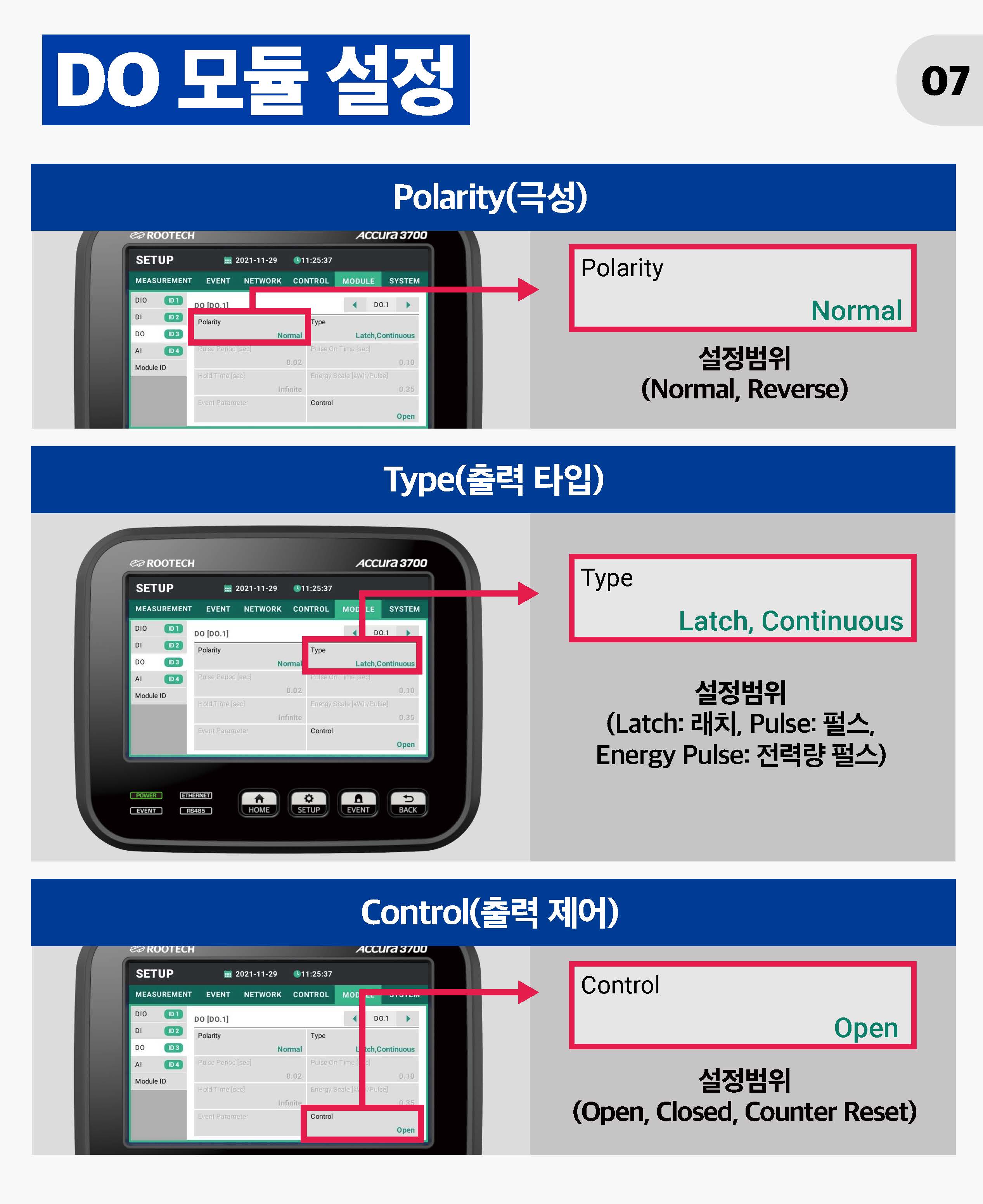

DO 모듈
디지털 출력
채널	6 채널
단자명	DO₁ DO_1G / DO₂ DO_2G / DO₃ DO_3G / DO₄ DO_4G / DO₅ DO_5G / DO₆ DO_6G³
소비전력	0.4 W

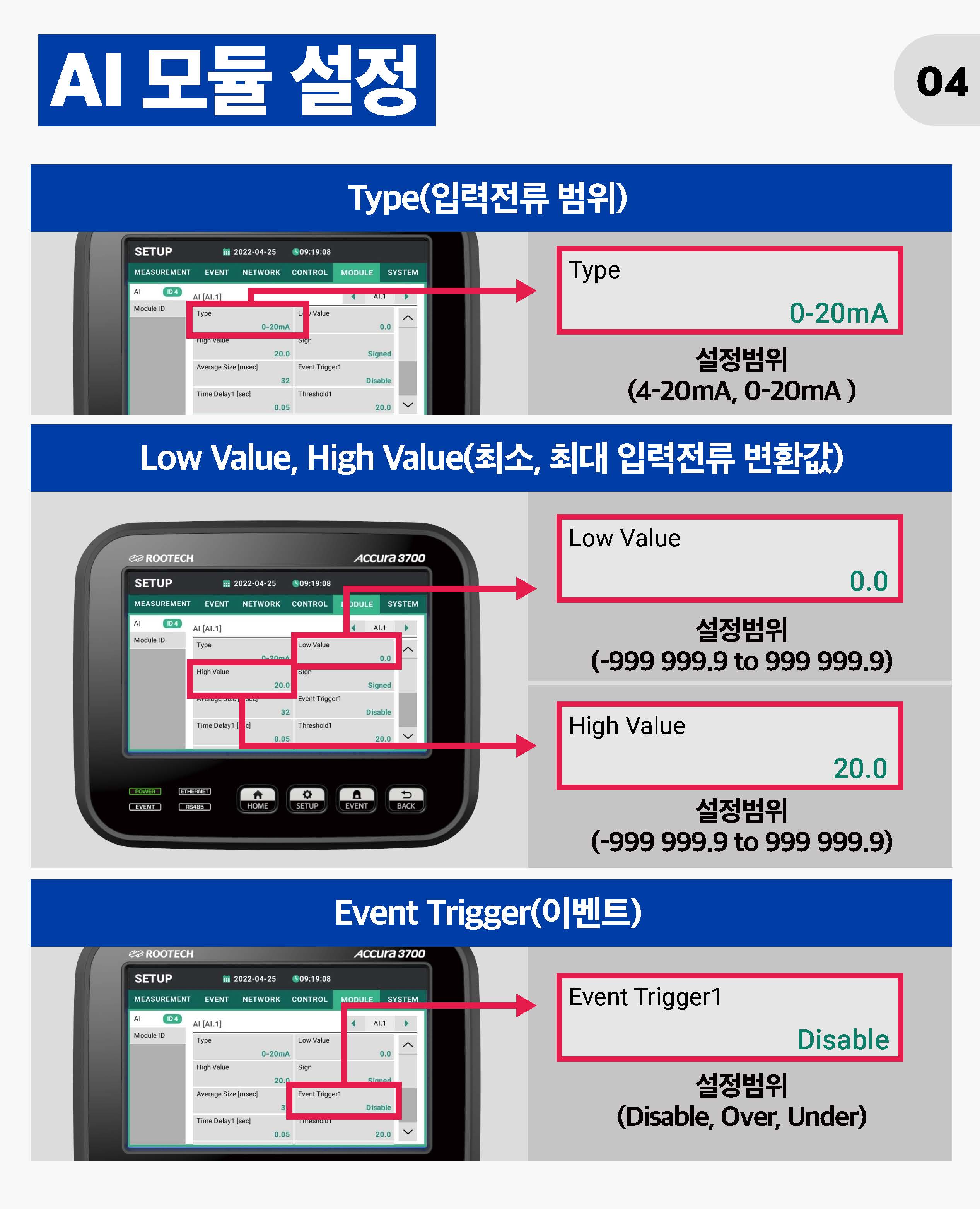

AI 모듈
아날로그 입력
채널	6 채널
단자명	AI₁ AI_1G / AI₂ AI_2G / AI₃ AI_3G / AI₄ AI_4G / AI₅ AI_5G / AI₆ AI_6G⁴
소비전력	0.6 W

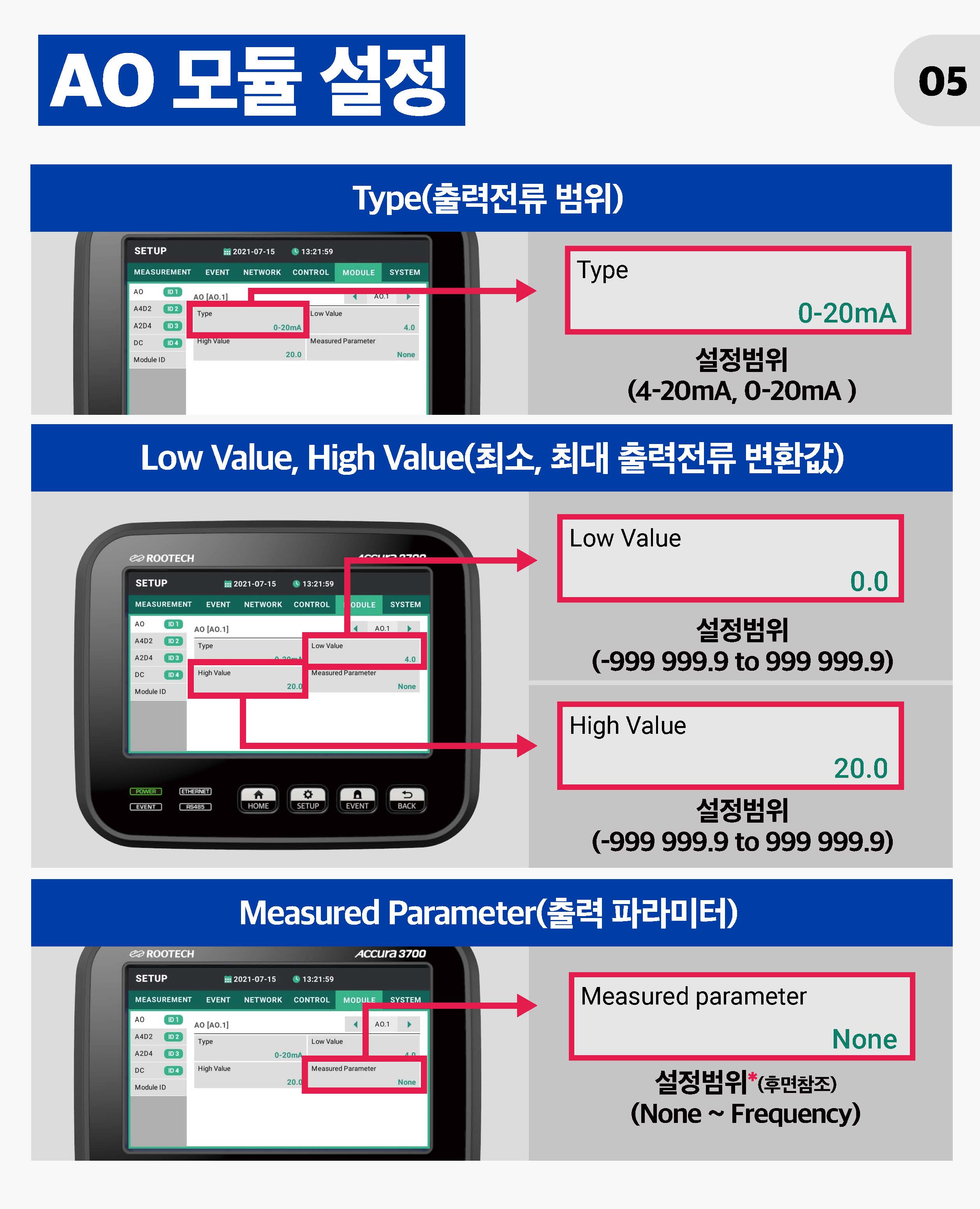

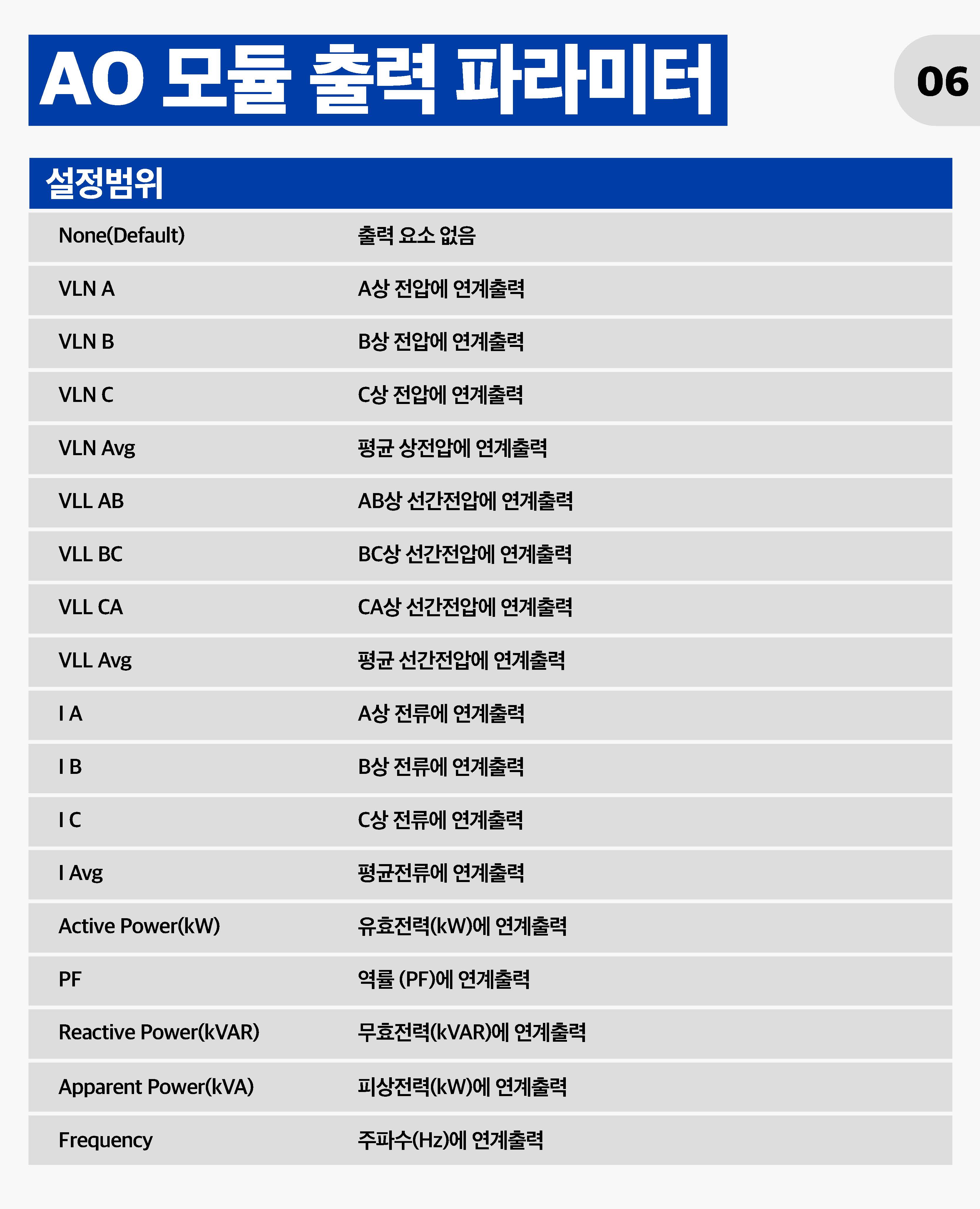

AO 모듈
아날로그 출력
채널	6 채널
단자명	AO₁ AO_1G / AO₂ AO_2G / AO₃ AO_3G / AO₄ AO_4G / AO₅ AO_5G / AO₆ AO_6G
소비전력	3.6 W
A4D2 모듈
아날로그 출력			디지털 출력
채널	4 채널		2 채널
단자명	AO₁ AO_1G / AO₂ AO_2G / AO₃ AO_3G / AO₄ AO_4G		DO₁ DO_1G / DO₂ DO_2G³
소비전력	2.6 W
A2D4 모듈
아날로그 출력			디지털 출력
채널	2 채널		4 채널
단자명	AO₁ AO_1G / AO₂ AO_2G		DO₁ DO_1G / DO₂ DO_2G / DO₃ DO_3G / DO₄ DO_4G³
소비전력	1.7 W

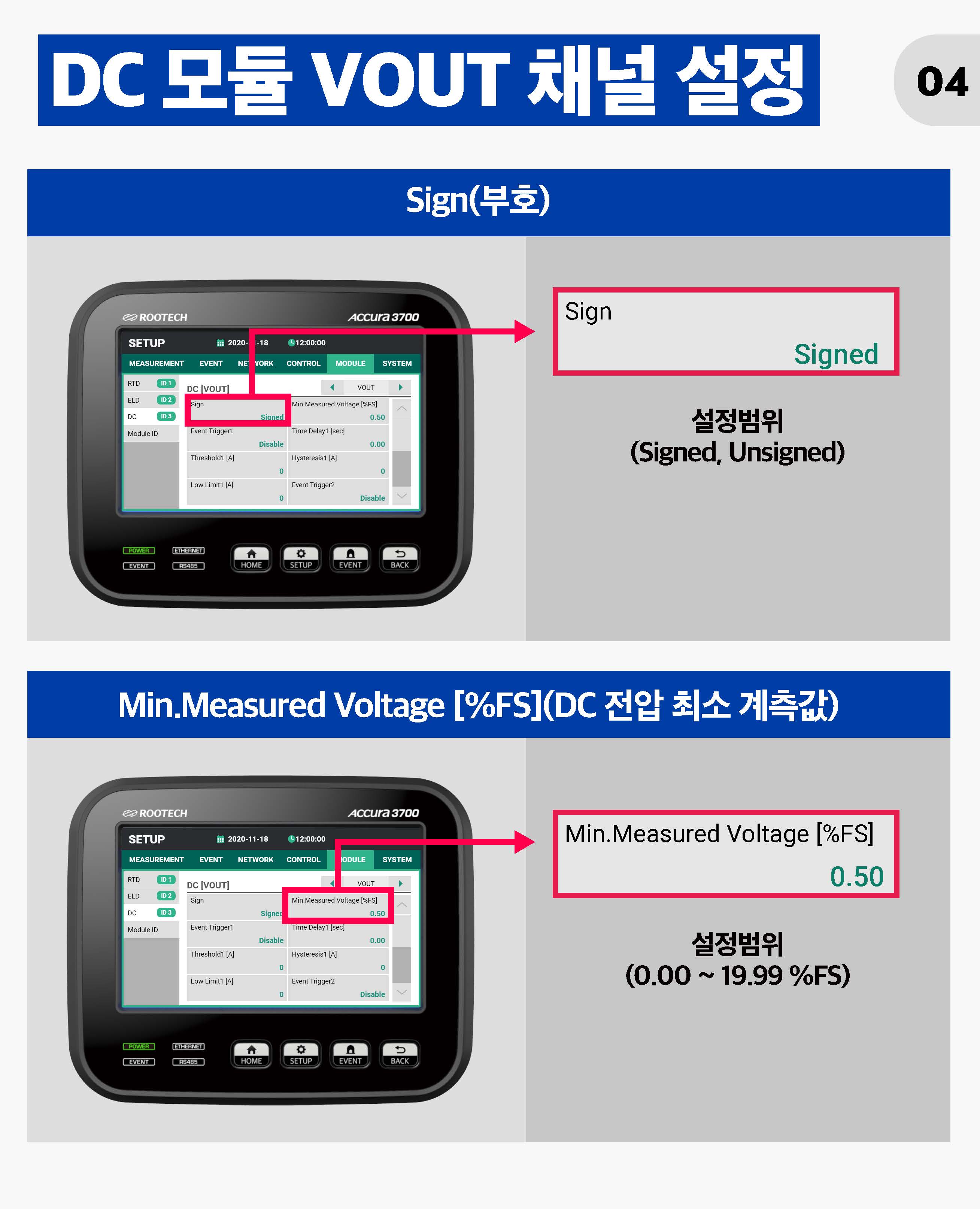

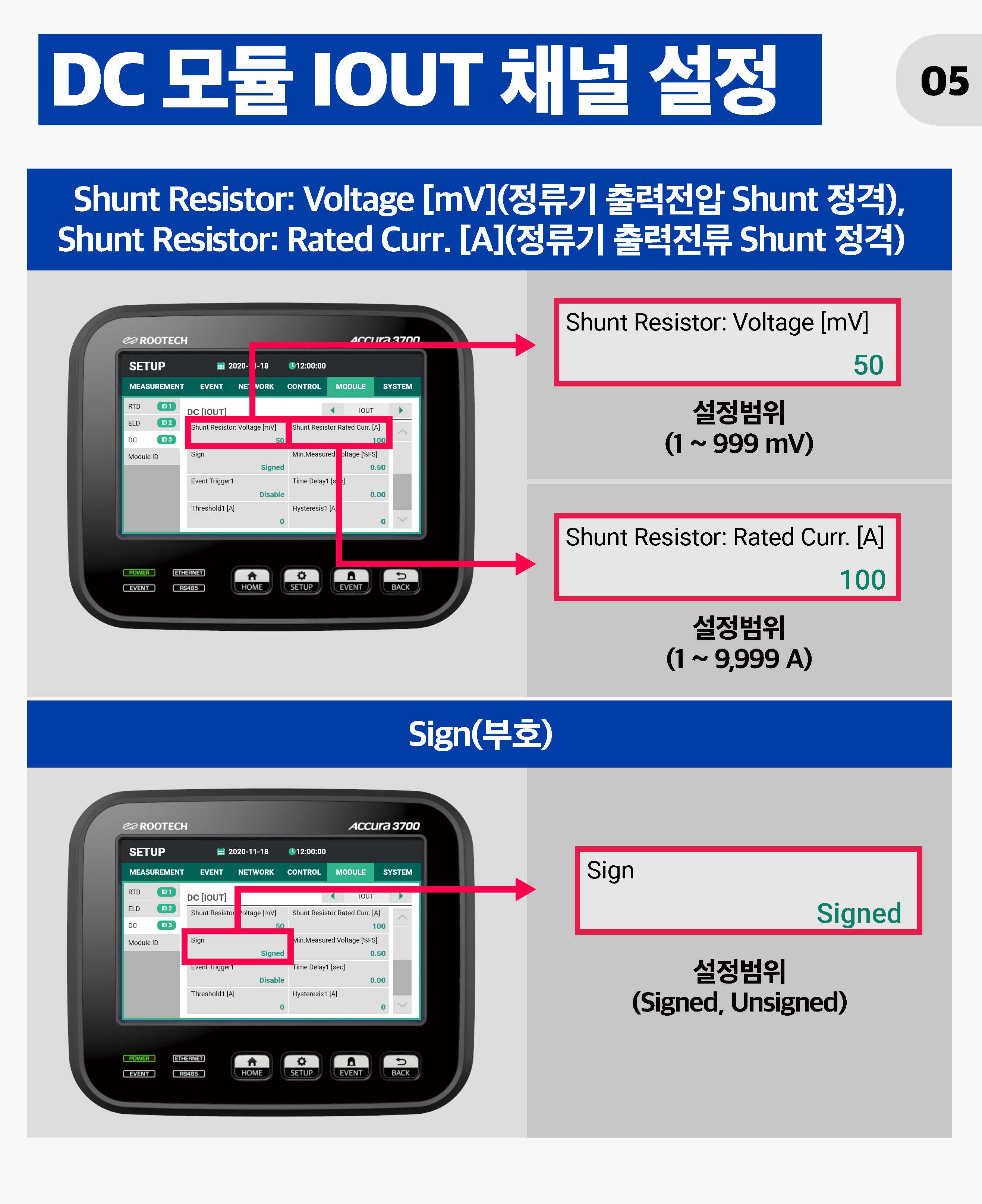

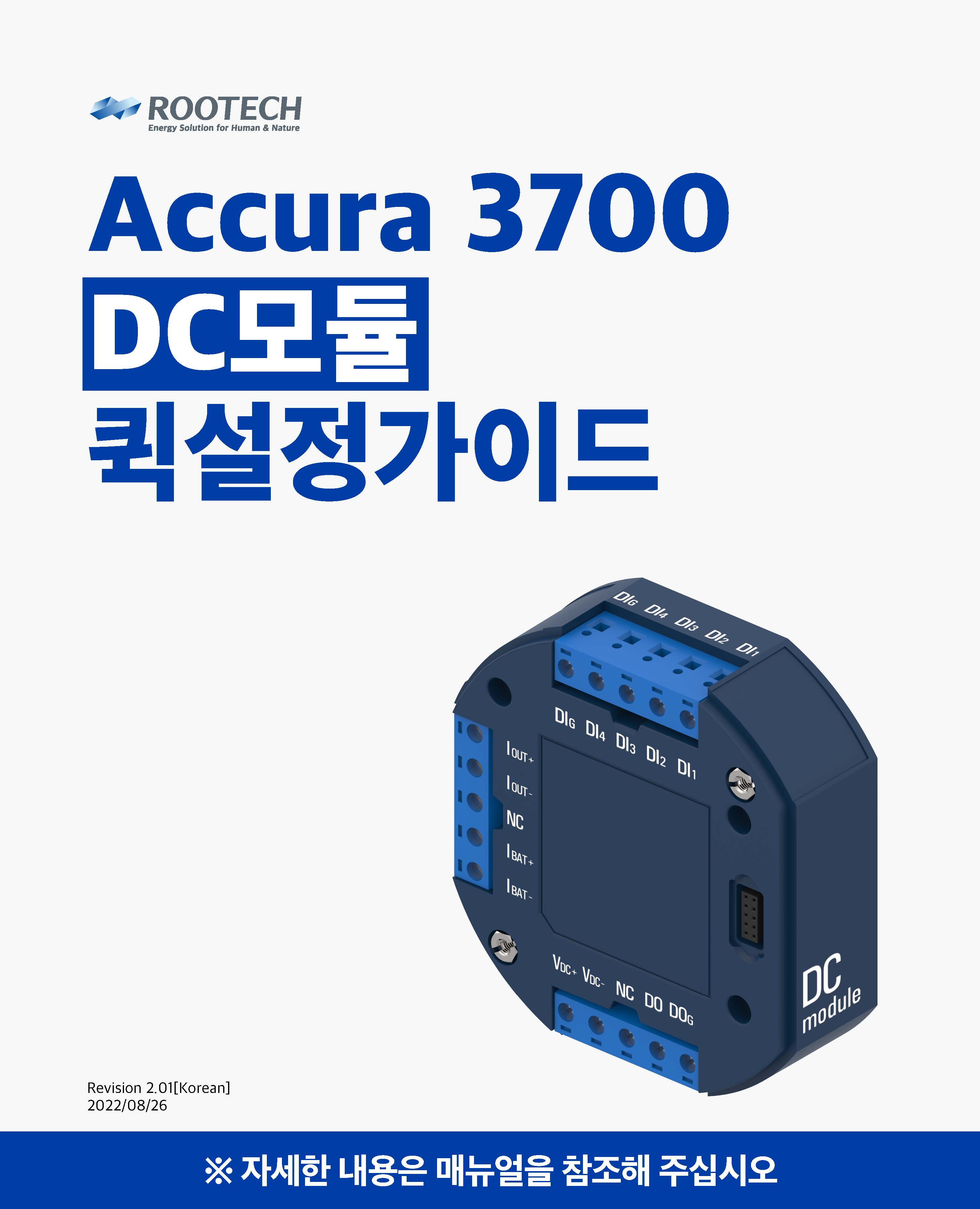

DC 모듈
DC 전압/전류 입력
채널	3 채널
단자명	I_OUT+ I_OUT- / I_BAT+ I_BAT- / V_DC+ V_DC-⁵
DC Shunt 저항	최대 DC 100 mV
DC 전압	최대 DC 200 V
정밀도	±0.5 % Full Scale
디지털 입력			디지털 출력
채널	4 채널 (채널당 이중화 구조)¹		1 채널
단자명	DI₁ DI₂ DI₃ DI₄ DI_G²		DO DO_G
소비전력	2.0 W

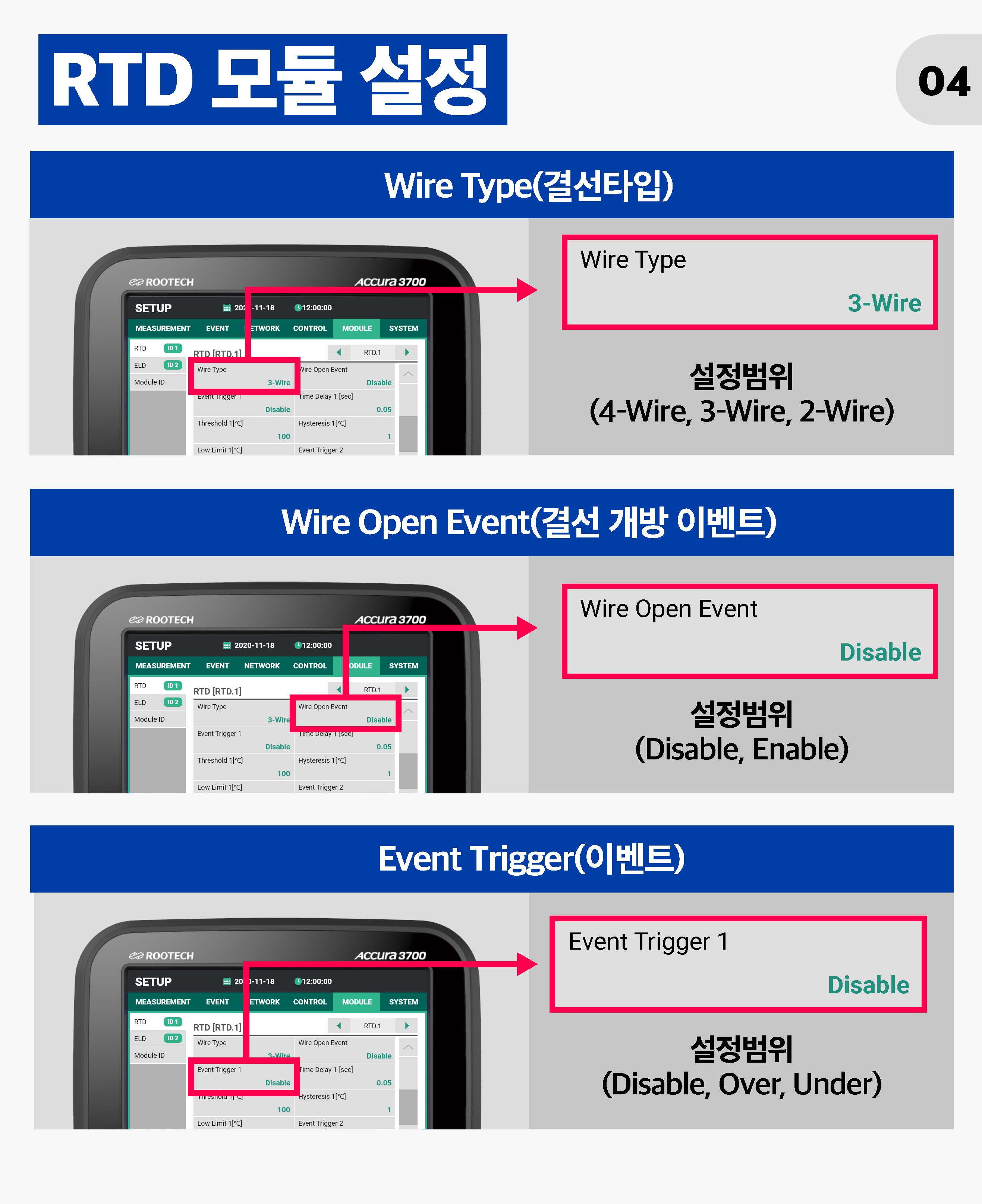

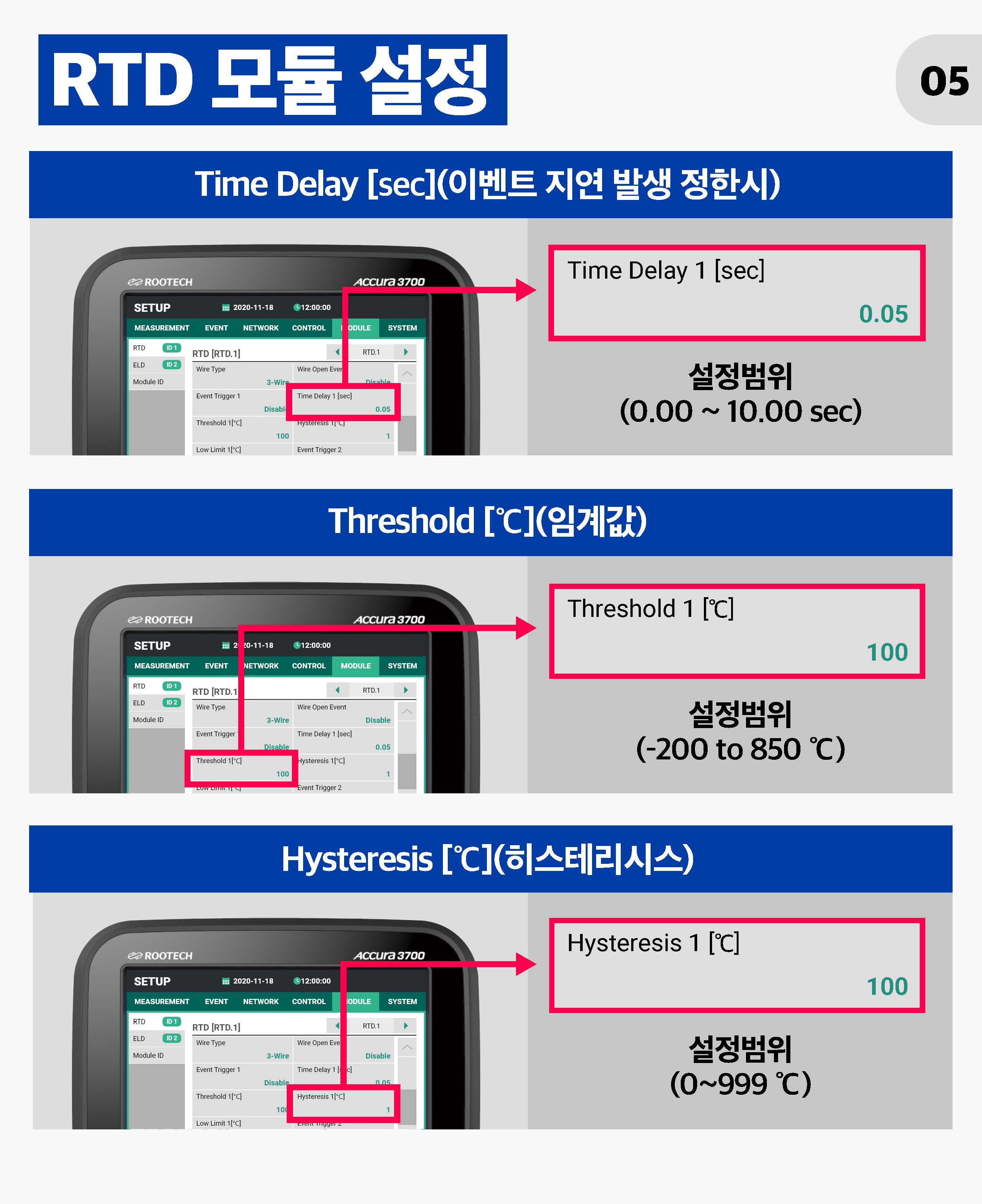

RTD 모듈
RTD 아날로그 입력
채널	3채널
단자명	a₁ A₁ B₁ b₁ / a₂ A₂ B₂ b₂ / a₃ A₃ B₃ b₃
RTD 센서	PT100, PT1000
결선 방법	4선식, 3선식, 2선식
정밀도	±0.5 % Full Scale		범위: –100 – 200 °C, Full Scale: 200 °C
소비전력	0.8 W

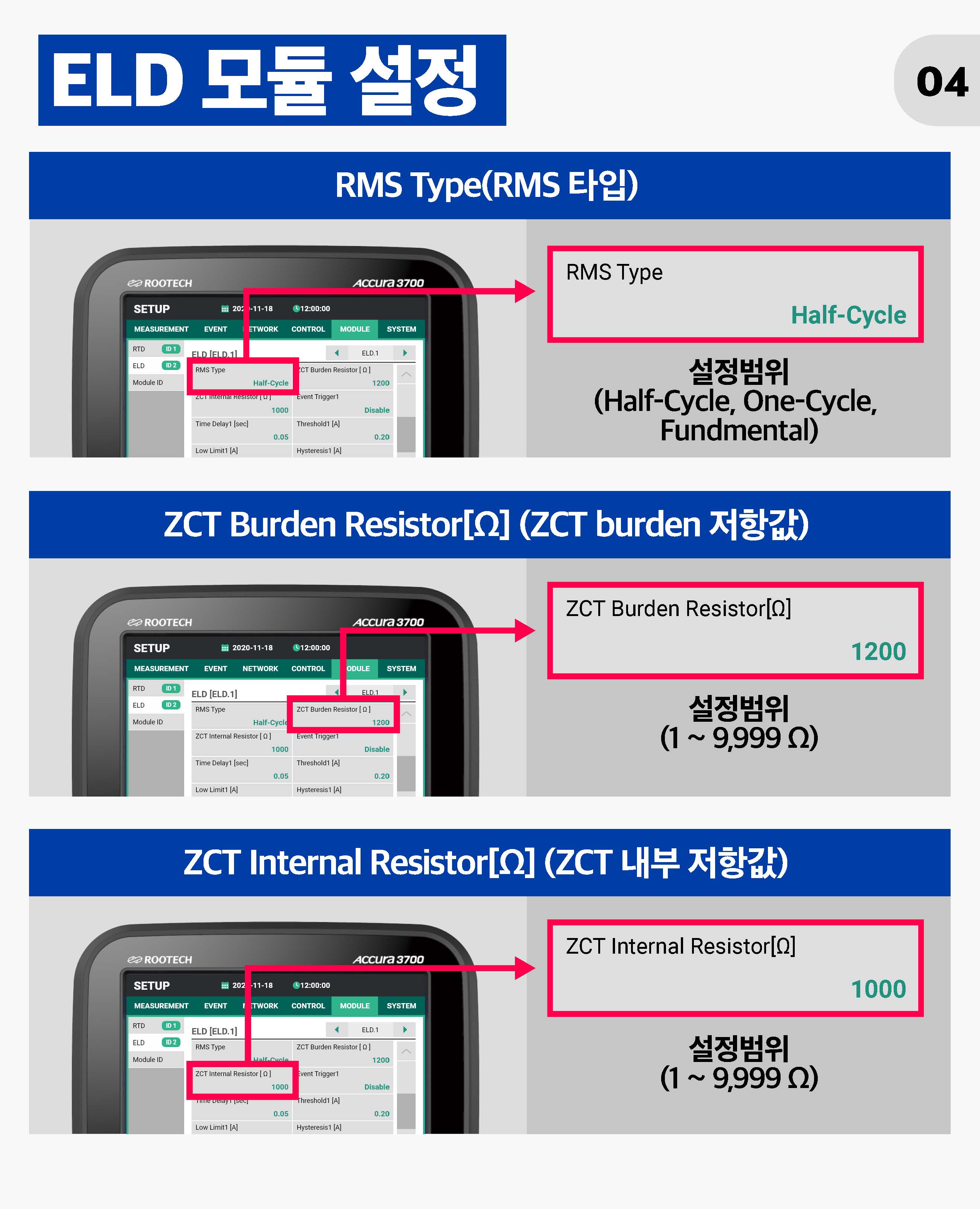

ELD 모듈
ZCT 아날로그 입력			디지털 출력
채널	6 채널		1 채널
단자명	Z₁ Z_1G / Z₂ Z_2G / Z₃ Z_3G / Z₄ Z_4G / Z₅ Z_5G / Z₆ Z_6G⁶		DO, DO_G
누설전류 입력	전압형 ZCT AC 200 mA/100 mV @ 1.2 kΩ Burden⁷
정밀도	±0.5 % Full Scale	200 mA/100 mV, 범위: 0 – 2 A, Full Scale: 2 A
소비전력	0.7 W
TEMP 모듈
RJ45 통신 포트	TEMP 모듈과 Accura TSEN/THSEN 연결
커넥터타입	RJ45 커넥터 / RJ45 이더넷 케이블
프로토콜	내부전용 프로토콜
Accura TSEN/THSEN 연결	데이지체인으로 최대 6대까지 연결
소비전력	0.9 W⁸
Accura TSEN/THSEN
RJ45 통신 포트	TEMP 모듈과 Accura TSEN/THSEN 연결
포트명	RJ45A, RJ45B (포트 기능 동일)
커넥터 타입	RJ45 커넥터
프로토콜	내부 전용 프로토콜
통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP^7,8
통신선 길이	최대 100 m
Accura TSEN/THSEN ID	통신가능 ID	1 – 6
	Standby ID	0 (제품 출하 시, 통신 불가)
LED	녹색	정상동작 상태에서 점멸
	빨간색	계측온도가 threshold를 초과하여 이벤트가 발생하면 점멸
전원	TEMP 모듈로부터 RJ45 통신선을 통해 전원을 공급받음
소비전류	15 mA
소비전력	0.12 W
Accura TSEN
온도계측
온도센서	온도센서 IC, 하단 끝 부분에 위치
정밀도 오차	typ. ±1.0 °C
온도 계측 범위	-20 – 100 °C
응답시간 [τ 63%]	최대 30 초
Accura THSEN
온·습도계측
온·습도 센서	온·습도 센서 IC, 하단 끝 부분에 위치
정밀도	온도	typ. ±1.0 °C
	습도	typ. ±2.0 %RH @25 °C
계측범위	온도	-20 – 100 °C
	습도	0 – 100 %RH
응답시간 [τ 63%]	최대 8초

1. 채널 별로 이중화 구조이며, 두 입력이 서로 다를 시 이중화 오류 이벤트로 처리되어 점검을 위한 알람을 제공한다.
2. DI_G는 내부적으로 연결되어 있으며 모든 채널의 공통 Ground 단자이다.
3. 디지털 출력의 각 채널은 전기적으로 절연되어 있다.
4. 각 채널의 입력은 차동입력 구조이며, 동상성분 전압은 2 V 이하 이어야 한다.
5. 각 채널의 입력은 차동입력 구조이며, 동상성분 전압은 200 V 이하 이어야 한다.
6. 각 채널의 입력은 차동입력 구조이며, 동상성분 전압은 2 V 이하 이어야 한다.
7. ZCT의 내부저항(디폴트 1.0 kΩ)과 Burden 저항(디폴트 1.2 kΩ)이 설정 가능하다.
8. Accura TSEN/THSEN 6대 연결된 상태에서의 소비전력이다.
9. FTP(F/UTP): Foiled Shield Twisted Pair

공통 및 일반 사양

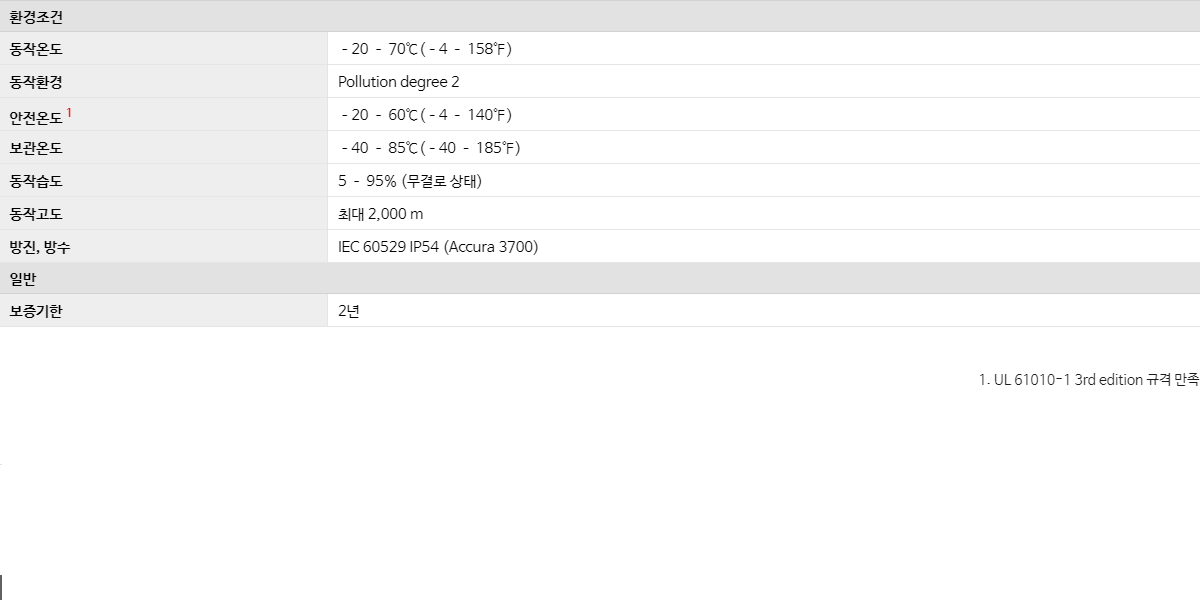

환경조건
동작온도	–20 – 70℃(–4 – 158℉)
동작환경	Pollution degree 2
안전온도¹	–20 – 60℃(–4 – 140℉)
보관온도	–40 – 85℃(–40 – 185℉)
동작습도	5 – 95% (무결로 상태)
동작고도	최대 2,000 m
방진, 방수	IEC 60529 IP54 (Accura 3700)
일반
보증기한	2년

제품문의 010 4555 3806
