RTP 300은 보호계전기능과 고정밀 계측을 지원하는 컴팩트 사이즈 디지털 보호 계전기 입니다.

보호계전을 위하여 Full Scale 1.0%급 기본파성분을 거출하고 일반 정밀계측을 위한 Full Scale 0.3%급 True RMS 계측을 동시에 수행합니다.

일반 Feeder와 모터보호를 수행하고 열병합 시스템 등에 필요한 전력계전[32P, 32Q] 기능을 복합적으로 지원합니다.

전력관련 모든 데이터[전압, 전류, 전력, 에너지, 주파수, 역률, Demand 계측]를 실시간 계측하고 전력상태를 자세히 분석할 수 있는 전력품질 데이터[고조파분석, Peak, 벡터 다이어그램 등] 를 제공합니다.

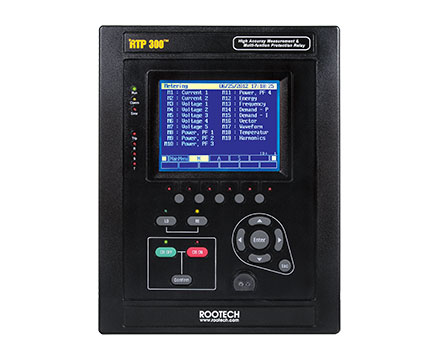

RTP300 전면의 대형 Graphic LCD와 Key Navigation 은 현장 데이터 모니터링과 제품동작 설정을 편리하게 합니다. 또한 세계수준의 초소형 외장케이스[240 x 310 x 148mm] 를 채택하여 제품 설치시 여유로운 공간활용도를 가집니다.

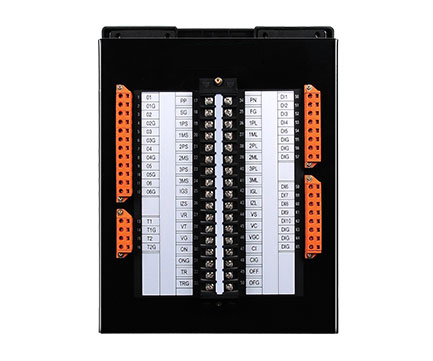

피더보호, 모터보호

계통연계용 발전기피더보호

삼상전력계측, 디맨드

디지털입력[CB 상태 1채널+ 10채널]

디지털출력[CB ON, CB OFF, TRIP]

아날로그입력[2채널]

디지털출력[6 채널]

RS-485 1 포트

카탈로그 다운로드

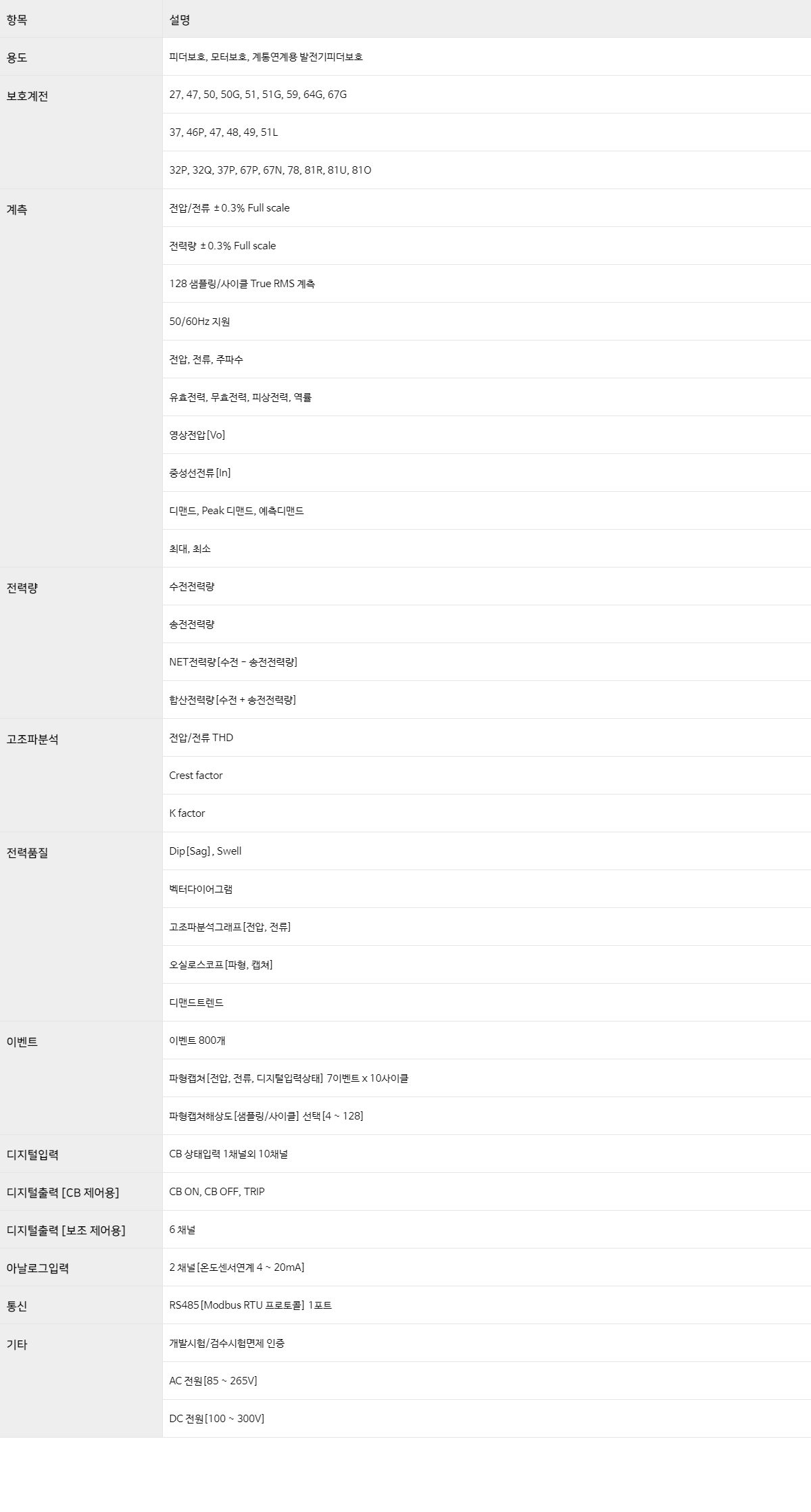

항목	설명
용도	피더보호, 모터보호, 계통연계용 발전기피더보호
보호계전	27, 47, 50, 50G, 51, 51G, 59, 64G, 67G
	37, 46P, 47, 48, 49, 51L
	32P, 32Q, 37P, 67P, 67N, 78, 81R, 81U, 81O
계측	전압/전류 ±0.3% Full scale
	전력량 ±0.3% Full scale
	128 샘플링/사이클 True RMS 계측
	50/60Hz 지원
	전압, 전류, 주파수
	유효전력, 무효전력, 피상전력, 역률
	영상전압[Vo]
	중성선전류[In]
	디맨드, Peak 디맨드, 예측디맨드
	최대, 최소
전력량	수전전력량
	송전전력량
	NET전력량[수전 - 송전전력량]
	합산전력량[수전 + 송전전력량]
고조파분석	전압/전류 THD
	Crest factor
	K factor
전력품질	Dip[Sag], Swell
	벡터다이어그램
	고조파분석그래프[전압, 전류]
	오실로스코프[파형, 캡쳐]
	디맨드트렌드
이벤트	이벤트 800개
	파형캡쳐[전압, 전류, 디지털입력상태] 7이벤트 x 10사이클
	파형캡쳐해상도[샘플링/사이클] 선택[4 ~ 128]
디지털입력	CB 상태입력 1채널외 10채널
디지털출력 [CB 제어용]	CB ON, CB OFF, TRIP
디지털출력 [보조 제어용]	6 채널
아날로그입력	2 채널[온도센서연계 4 ~ 20mA]
통신	RS485[Modbus RTU 프로토콜] 1포트
기타	개발시험/검수시험면제 인증
	AC 전원[85 ~ 265V]
	DC 전원[100 ~ 300V]

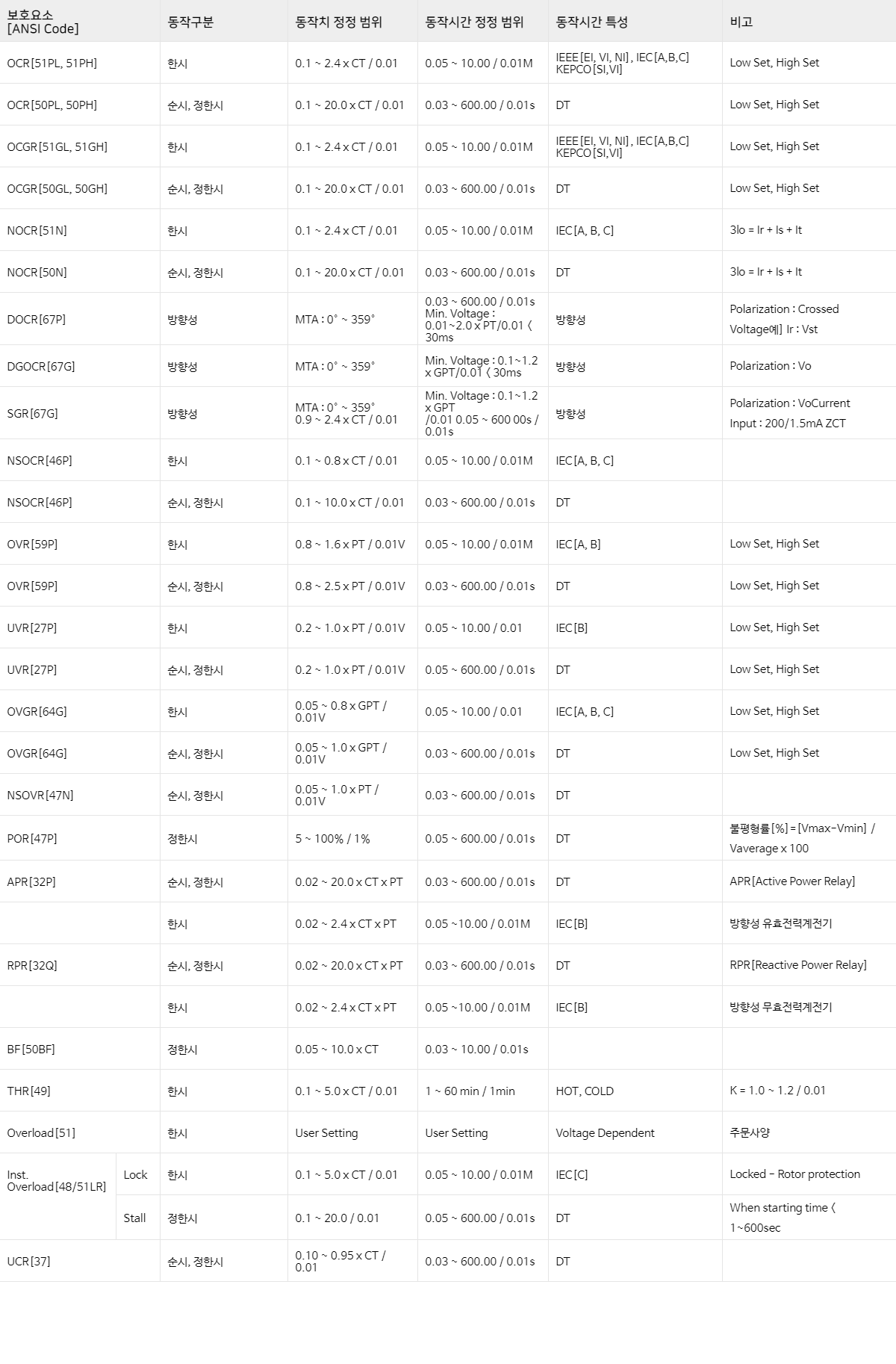

보호요소 [ANSI Code]		동작구분	동작치 정정 범위	동작시간 정정 범위	동작시간 특성	비고
OCR[51PL, 51PH]		한시	0.1 ~ 2.4 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEEE[EI, VI, NI], IEC[A,B,C] KEPCO[SI,VI]	Low Set, High Set
OCR[50PL, 50PH]		순시, 정한시	0.1 ~ 20.0 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT	Low Set, High Set
OCGR[51GL, 51GH]		한시	0.1 ~ 2.4 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEEE[EI, VI, NI], IEC[A,B,C] KEPCO[SI,VI]	Low Set, High Set
OCGR[50GL, 50GH]		순시, 정한시	0.1 ~ 20.0 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT	Low Set, High Set
NOCR[51N]		한시	0.1 ~ 2.4 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEC[A, B, C]	3lo = Ir + Is + It
NOCR[50N]		순시, 정한시	0.1 ~ 20.0 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT	3lo = Ir + Is + It
DOCR[67P]		방향성	MTA : 0° ~ 359°	0.03 ~ 600.00 / 0.01s Min. Voltage : 0.01~2.0 x PT/0.01 < 30ms	방향성	Polarization : Crossed Voltage예] Ir : Vst
DGOCR[67G]		방향성	MTA : 0° ~ 359°	Min. Voltage : 0.1~1.2 x GPT/0.01 < 30ms	방향성	Polarization : Vo
SGR[67G]		방향성	MTA : 0° ~ 359° 0.9 ~ 2.4 x CT / 0.01	Min. Voltage : 0.1~1.2 x GPT /0.01 0.05 ~ 600 00s / 0.01s	방향성	Polarization : VoCurrent Input : 200/1.5mA ZCT
NSOCR[46P]		한시	0.1 ~ 0.8 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEC[A, B, C]
NSOCR[46P]		순시, 정한시	0.1 ~ 10.0 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT
OVR[59P]		한시	0.8 ~ 1.6 x PT / 0.01V	0.05 ~ 10.00 / 0.01M	IEC[A, B]	Low Set, High Set
OVR[59P]		순시, 정한시	0.8 ~ 2.5 x PT / 0.01V	0.03 ~ 600.00 / 0.01s	DT	Low Set, High Set
UVR[27P]		한시	0.2 ~ 1.0 x PT / 0.01V	0.05 ~ 10.00 / 0.01	IEC[B]	Low Set, High Set
UVR[27P]		순시, 정한시	0.2 ~ 1.0 x PT / 0.01V	0.05 ~ 600.00 / 0.01s	DT	Low Set, High Set
OVGR[64G]		한시	0.05 ~ 0.8 x GPT / 0.01V	0.05 ~ 10.00 / 0.01	IEC[A, B, C]	Low Set, High Set
OVGR[64G]		순시, 정한시	0.05 ~ 1.0 x GPT / 0.01V	0.03 ~ 600.00 / 0.01s	DT	Low Set, High Set
NSOVR[47N]		순시, 정한시	0.05 ~ 1.0 x PT / 0.01V	0.03 ~ 600.00 / 0.01s	DT
POR[47P]		정한시	5 ~ 100% / 1%	0.05 ~ 600.00 / 0.01s	DT	불평형률[%]=[Vmax-Vmin] / Vaverage x 100
APR[32P]		순시, 정한시	0.02 ~ 20.0 x CT x PT	0.03 ~ 600.00 / 0.01s	DT	APR[Active Power Relay]
		한시	0.02 ~ 2.4 x CT x PT	0.05 ~10.00 / 0.01M	IEC[B]	방향성 유효전력계전기
RPR[32Q]		순시, 정한시	0.02 ~ 20.0 x CT x PT	0.03 ~ 600.00 / 0.01s	DT	RPR[Reactive Power Relay]
		한시	0.02 ~ 2.4 x CT x PT	0.05 ~10.00 / 0.01M	IEC[B]	방향성 무효전력계전기
BF[50BF]		정한시	0.05 ~ 10.0 x CT	0.03 ~ 10.00 / 0.01s
THR[49]		한시	0.1 ~ 5.0 x CT / 0.01	1 ~ 60 min / 1min	HOT, COLD	K = 1.0 ~ 1.2 / 0.01
Overload[51]		한시	User Setting	User Setting	Voltage Dependent	주문사양
Inst. Overload[48/51LR]	Lock	한시	0.1 ~ 5.0 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEC[C]	Locked - Rotor protection
Inst. Overload[48/51LR]	Stall	정한시	0.1 ~ 20.0 / 0.01	0.05 ~ 600.00 / 0.01s	DT	When starting time < 1~600sec
UCR[37]		순시, 정한시	0.10 ~ 0.95 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT
