Accura 2300S/2350-1P3FSC

Data Center Distribution Panel Digital Power Meter/ Single phase Three Feeder Power Measuring Module

Accura 2300S/2350-1P3FSC

Data Center Distribution Panel Digital Power Meter/ Single phase Three Feeder Power Measuring Module

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

전력수급중심의 총부하에너지관리에서 사용중심의 중요부하별 에너지관리로 패러다임변화

수배전반 디지털전력미터의 분전반적용한계

중요부하관리에 특화된 분전반전력미터

다수의 단상피더를 가진 데이터센터분전반 계측에 적합한 Accura 2350-1P3FSC 단상삼피더전력계측모듈(기본모듈)

단상피더별 누설전류와 MCCB 트립상태의 모니터링을 지원하는 Accura 2350-1P3FSC-DIZCT 단상삼피더전력계측모듈(옵션모듈)

전압 ±0.2% Reading/전류 ±0.5% Reading/IEC62053-22 Class 0.5S 정밀계측

Dip(Sag)/Swell, 전력품질

Aggregation 구간내 최대/최소/평균 통계정보 제공

CE/UL 안전성, 신뢰성

동일한 정격전류 의 MCCB/ELB와 일체형 설치

코어분리(Split-core)구조로 활선상태 설치가능

이더넷 2 포트(이더넷스위칭)

RS-485 1포트

설치규격(ANSI 4", DIN96)

카탈로그 다운로드

Accura Setup 프로그램 다운로드

Accura 2300S 분전반 디지털전력미터

인입단 전압계측
분전반 인입단의 전압 센싱
디스플레이
Accura 2300S의 계측정보 및 Accura 2350 모듈로부터 수집한 정보를 LCD에 표시¹
계측 항목
전압	상전압, 선간전압, 주파수, 기본파^{2, 3}, 고조파^{2, 3}, THD
	벡터다이어그램(Phasor)³, 잔류전압^{3, 4}
	대칭좌표 불평형률(영상분/역상분)³, NEMA 불평형률³
온도	Accura 2300S 후면 표면온도
전력품질
Dip(Sag), Swell	Half-cycle 갱신되는 1-cycle RMS 전압 계측
고조파	40차까지
불평형률³	상전압/선간전압 불평형률, 영상분/역상분 불평형률
계측 이벤트
이벤트 종류	Dip(Sag), Swell 이벤트
	Phase open 이벤트³, Fuse fail 이벤트, Over temperature 이벤트
	Over current 이벤트, Over leakage current 이벤트
	Over demand current 이벤트, Over power 이벤트
이벤트로그 개수	최대 100개
Accura 2350 모듈과 내부 통신
전용 통신	전압 샘플링 정보를 다수의 Accura 2350 모듈로 전송
	다수의 Accura 2350 모듈로부터 계측정보 수집
상위 시스템과 외부 통신
이더넷	100 Mbps/Full Duplex Modbus TCP 프로토콜로 상위 시스템과 통신
	2개의 포트를 이용한 이더넷 스위칭
	결선: 스타, 데이지체인, 링(RSTP⁵ 지원)
RS-485	1,200 –115,200 bps⁶ Modbus RTU 프로토콜로 상위 시스템과 통신
디지털입출력
디지털입력	2채널, dry contact
디지털출력	1채널, Form A relay
제어전원
전원전압	AC 85–265 V 50/60 Hz, DC 100–300 V

1. 선택된 Accura 2350 모듈의 계측정보만 LCD에 표시된다.
2. 삼상4선에서는 상전압에 대한 값이며, 삼상3선에서는 선간전압에 대한 값이다.
3. Accura 2300S LCD에 디스플레이되지 않고 통신으로만 데이터취득이 가능하다.
4. 잔류전압은 계측된 삼상의 전압을 합하여 연산한 RMS 전압이다.
5. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D-2004.
6. 통신속도 115,200 bps에서는 버스 당 16대까지 연결 가능하다.

Accura 2350-1P3FSC 단상삼피더전력계측모듈

Accura 2300S 분전반 디지털전력미터

제어전원
단자명	L+, N-, G(earth ground)
커넥터 타입	스크류타입 터미널(Pluggable)
전선규격	2.1 – 4.0 mm²(14 – 12 AWG), 구리 또는 알루미늄
전선 온도 정격	70 °C 이상
전원전압	AC 85 – 265 V 50/60 Hz, DC 100 – 300 V
내전압	AC 2,500 V RMS, 60 Hz 1분간
작동 환경	Pollution degree 2
소비전력	최대 20 VA	연결된 Accura 2350 개수에 따라 변동됨
돌입전류	Peak 25 A, duration 2 msec 이하 (AC 220 V)²
전압입력
단자명	V₁, V₂, V₃, V_N
커넥터 타입	터미널블록¹
전선규격	2.1 – 3.5 mm²(14 – 12 AWG), 구리 또는 알루미늄
전선 온도 정격	70 °C 이상
Burden	0.02 VA/상 @ 220 V
내전압	AC 2,000 V RMS, 60 Hz 1분간
임피던스	10 MΩ/상
계측 범주	Category Ⅲ
Accura 2350 모듈과 내부 통신
전용 통신	포트명	RJ12–1, RJ12–2 (2 포트)
	통신선	6C전화선³
	통신선 길이⁴	포트 당 최대 6 m
	모듈 연결대수⁵	포트 당 최대 15대
상위 시스템과 외부 통신
이더넷	포트명	Ethernet1, Ethernet2 (2 포트)
	커넥터 타입	RJ45
	프로토콜	Modbus TCP
	이더넷 통신선	STP(Shielded Twisted Pair)/ SFTP(Screened Foiled Twisted Pair) Cat 5e
	통신속도	100 Base–TX(100 Mbps/Full Duplex)
	결선 방식	스타(Star), 데이지체인(Daisy-Chain), 링(Ring) 결선
RS–485¹⁴	단자명	Ta(TRX+), Tb(TRX-)
	커넥터 타입	스크류타입 터미널(Pluggable)
	프로토콜	Modbus TCP
	통신선 규격	0.21 – 3.5 mm²(24 – 12 AWG), Shielded twisted pair⁶
	통신선 길이	최대 1,219 m(4,000 ft)
	통신속도	1,200 – 115,200⁷ bps
	연결장치 대수	버스 당 최대 32대⁷
디지털입출력
디지털입력	단자명	DI₁, DI₂, DI_G
	커넥터 타입	터미널블록⁸
	입력 타입	2채널, Dry contact (공통 그라운드)
	전선규격	1.5 – 3.5 mm²(16 – 12 AWG), 구리 또는 알루미늄
	정격	DC 5 V (Self excitation)
	절연	최대 300 V
	최소 펄스폭	1초
디지털출력	단자명	DO, DO_G
	커넥터 타입	터미널블록⁸
	전선규격	1.5 – 3.5 mm²(16 – 12 AWG), 구리 또는 알루미늄
	출력 접점	1채널, Form A relay
	출력 타입	래치(Latch), 불가산/가산 단일펄스(Pulse)⁹, 주기펄스(Periodic Pulse)⁹
	절연	AC 2,000 V 1분간
	최대정격	AC 250 V 5 A, DC 110 V 0.3 A, DC 30 V 5 A
전압 계측
전압결선 방식	삼상4선, 삼상3선, 단상3선, 단상2선
샘플링	512 샘플/사이클
계측 주파수	50/60 Hz, 42 – 69 Hz
전압	계측 범위¹⁰(정밀도 보장)	AC 60 – 600 V Line–to–line
	정밀도	±0.2 % Reading
	최대 계측	AC 660 V Line–to–line
	최소 계측	AC 5 V Line–to–neutral
	계측 정보	상전압, 선간전압, 주파수, 기본파^11,12, 고조파^11,12, THD
		벡터다이어그램(Phasor)¹², 잔류전압^12,13
		대칭좌표 불평형률(영상분/역상분)¹², NEMA 불평형률¹²
전력품질
Dip(Sag), Swell	Half–cycle 갱신되는 1–cycle RMS 전압 계측
전압 고조파¹¹	고조파 차수	40차까지
전압 고조파¹¹	계측 정보	THD, 조파별 크기
불평형률¹²	NEMA 기준의 상전압/선간전압 불평형률
불평형률¹²	대칭좌표 영상분/역상분 전압 불평형률

1. Barrier –type 단자의 터미널 screw 토크는 최대 1.36 Nm(14 kgf –cm, 12 lbf –in) 이다.
2. 전원 입력단에 퓨즈를 설치하는 경우, 돌입전류로 인하여 2 A/500 V 이상의 퓨즈를 권장한다.
3. 제품과 함께 기본 제공되며, 4C 일반전화선은 사용이 불가하다.
6C 전화선의 내부도선은 최소 0.128 mm² (26 AWG)가 되어야 하며, 노이즈가 많은 전력선에
의한 통신간섭이 발생되지 않도록 전력선과의 이격거리를 5 mm 이상으로 권장한다.
4. Accura 2300S의 포트(RJ12-1 또는 RJ12-2)에서 마지막 Accura 2350까지 연결하는 6C 전화선 최대연장길이이다.
5. Accura 2300S은 포트(RJ12-1, RJ12-2)당 최대 15대의 Accura 2350 3P/1P 삼상/단상전력계측모듈을 연결할 수 있다.
삼상/단상전력계측모듈 이외의 특수모듈을 연결하는 경우, 특수모듈의 개별 매뉴얼을 참조한다.
6. Accura 2300S는 G 단자에 연결한다.
7. 통신속도 115,200 bps에서는 버스 당 16대까지 연결 가능하다.
8. Barrier-type 디지털입출력 단자의 터미널 screw 토크는 최대 0.9 Nm(9 kgf –cm, 8 lbf –in) 이다.
9. 펄스의 한 사이클은 펄스주기와 펄스On시간으로 정의된다.
10. 장치의 입력전압 레벨이기 때문에, 외부 PT를 사용하는 경우 1차 전압은 PT 비를 곱한 값이다.
11. 삼상4선에서는 상전압에 대한 값이며, 삼상3선에서는 선간전압에 대한 값이다.
12. Accura 2300S LCD에 표시되지 않고 통신으로만 데이터 취득이 가능하다.
13. 잔류전압은 계측된 삼상의 전압을 합하여 연산한 RMS 전압이다.

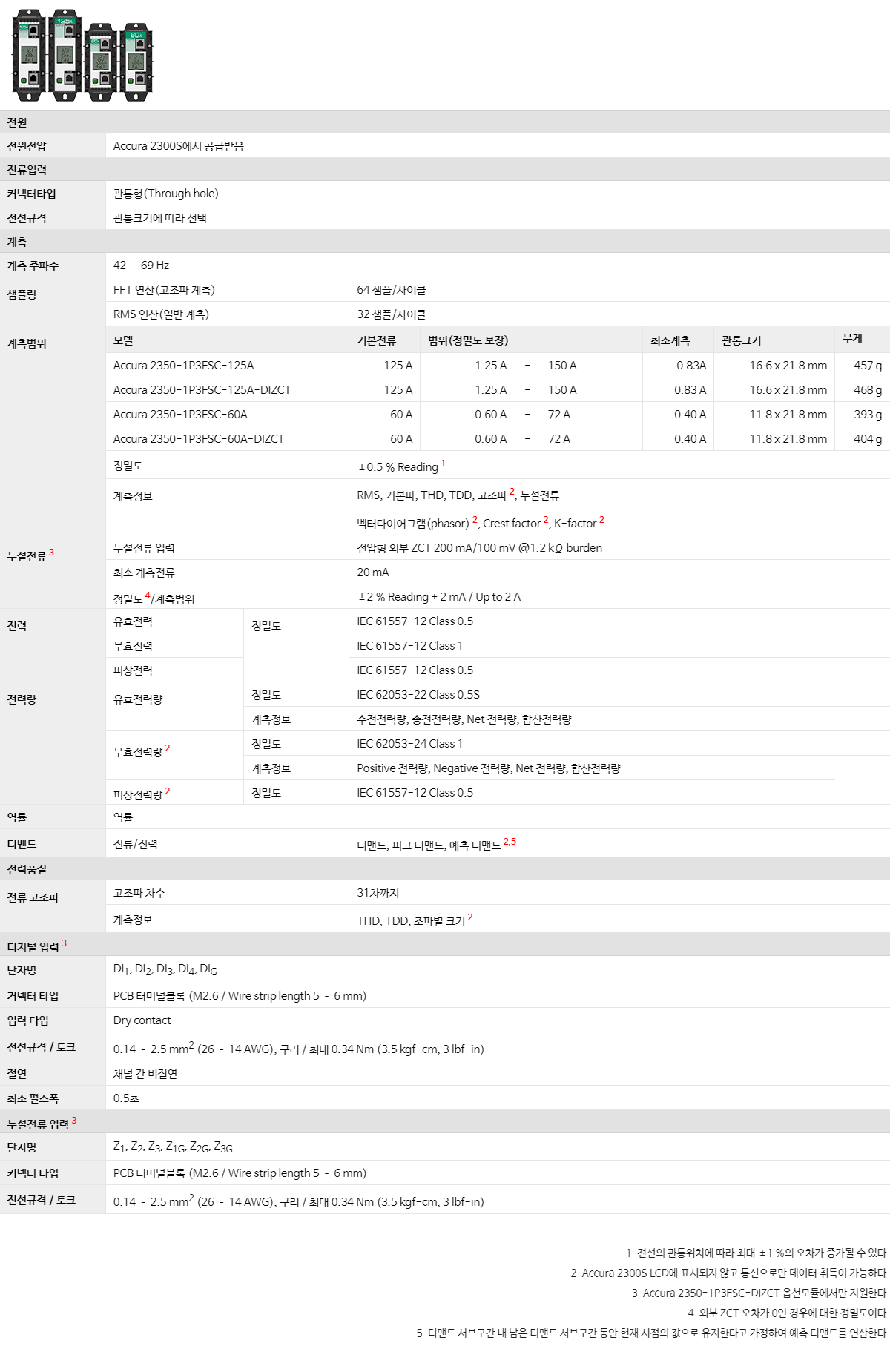

Accura 2350-1P3FSC 단상삼피더전력계측모듈

전류입력
커넥터타입	관통형(Through hole)
전선규격	관통크기에 따라 선택
계측
계측 주파수	50/60 Hz, 42 – 69 Hz
샘플링	FFT 연산(고조파 계측)		64 샘플/사이클
	RMS 연산(일반 계측)		32 샘플/사이클
계측범위	모델		기본전류	범위(정밀도 보장)	최소계측	관통크기
	Accura 2350-1P3FSC-125A		125 A	1.25 A - 150 A	0.83A	16.6 x 21.8 mm
	Accura 2350-1P3FSC-125A-DIZCT		125 A	1.25 A - 150 A	0.83 A	16.6 x 21.8 mm
	Accura 2350-1P3FSC-60A		60 A	0.60 A - 72 A	0.40 A	11.8 x 21.8 mm
	Accura 2350-1P3FSC-60A-DIZCT		60 A	0.60 A - 72 A	0.40 A	11.8 x 21.8 mm
	정밀도		±0.5 % Reading¹
	계측 정보		RMS, 기본파, THD, TDD, 고조파²
			벡터다이어그램(Phasor)², Crest factor², K-factor²
누설전류³			누설전류 입력		전압형 외부 ZCT 200 mA/100 mV @1.2 kΩ Burden
	정밀도⁴/계측 범위		±2 % Reading + 2 mA / Up to 2 A
전력	유효전력	정밀도	IEC 61557-12 Class 0.5
	무효전력		IEC 61557-12 Class 1
	피상전력		IEC 61557-12 Class 0.5
전력량	유효전력량	정밀도	IEC 62053-22 Class 0.5S
		계측 정보	수전전력량, 송전전력량, Net 전력량, 합산전력량
	무효전력량³	정밀도	IEC 62053-24 Class 1
		계측 정보	Positive 전력량, negative 전력량, Net 전력량, 합산전력량
	피상전력량³	정밀도	IEC 61557-12 Class 0.5
역률	역률
디맨드	전류/전력		디맨드, 피크 디맨드, 예측 디맨드^2,5
전력품질
전류 고조파	고조파 차수		31차까지
	계측 정보		THD, TDD, 조파별 크기²
디지털입력³
단자명	DI₁, DI₂, DI₃, DI₄, DI_G
커넥터 타입	터미널블록
입력 타입	Dry contact
전선규격	0.21 – 2.1 mm² (24 – 14 AWG), 구리 또는 알루미늄
절연	채널간 비절연
최소 펄스폭	0.5초
누설전류입력³
단자명	Z₁, Z₂, Z₃, Z_1G, Z_2G, Z_3G
커넥터 타입	터미널블록
전선규격	0.21 – 2.1 mm² (24 – 14 AWG), 구리 또는 알루미늄

1. 전선의 관통위치에 따라 최대 ±1 %의 오차가 증가될 수 있다.
2. Accura 2300S LCD에 표시되지 않고 통신으로만 데이터 취득이 가능하다.
3. Accura 2350-1P3FSC-DIZCT 옵션모듈에서만 지원한다.
4. 외부 ZCT 오차가 0인 경우에 대한 정밀도이다.
5. 디맨드 서브구간 내 남은 디맨드 서브구간 동안 현재 시점의 값으로 유지한다고 가정하여 예측 디맨드를 연산한다.

Accura 2300S/2350 공통

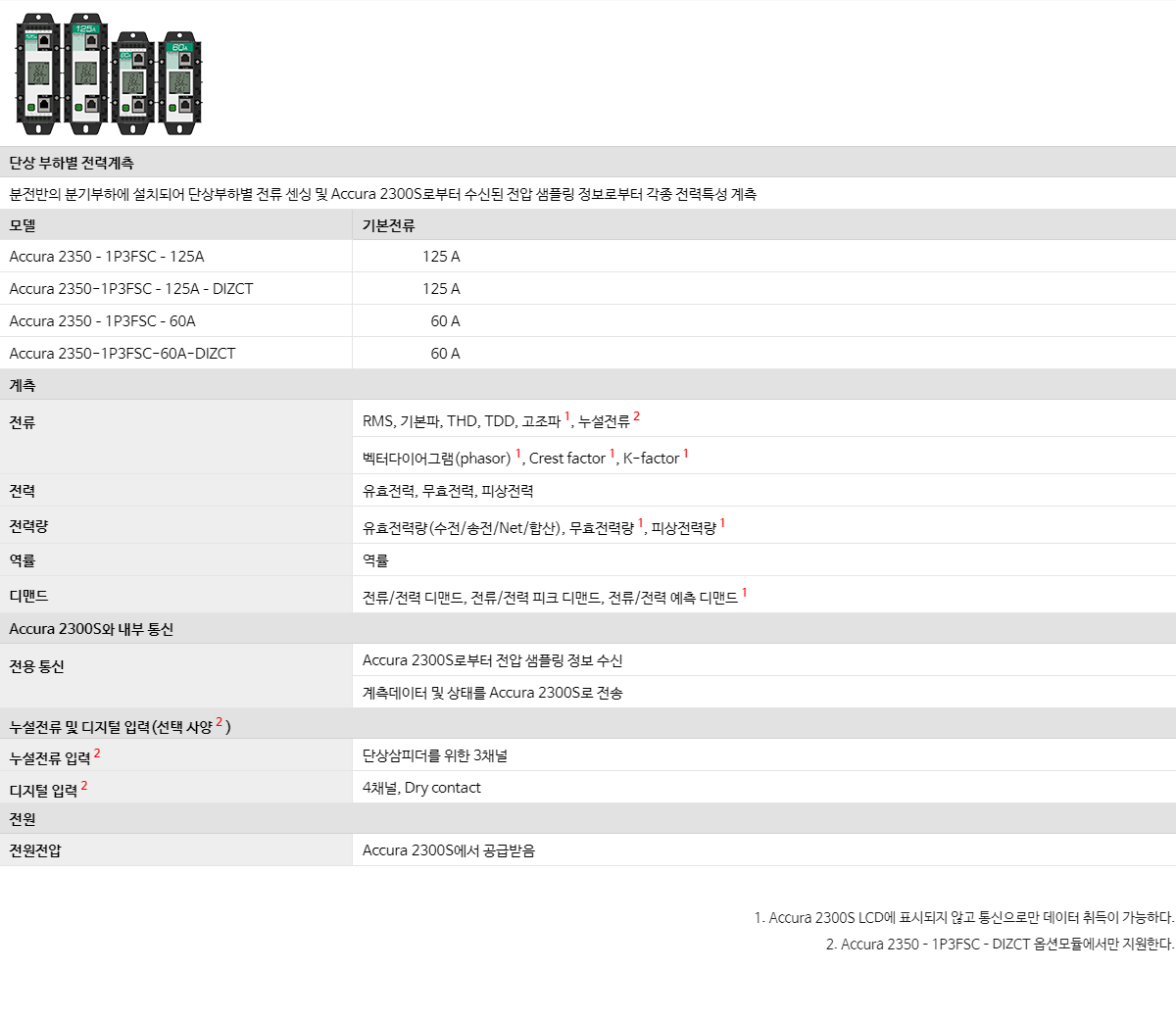

단상부하별 전력계측
분전반의 분기부하에 설치되어 단상부하별 전류 센싱 및 Accura 2300S로부터 수신된 전압 샘플링 정보로부터 각종 전력특성 계측
모델	기본전류
Accura 2350–1P3FSC–125A	125 A
Accura 2350-1P3FSC–125A–DIZCT	125 A
Accura 2350–1P3FSC–60A	60 A
Accura 2350-1P3FSC-60A-DIZCT	60 A
계측
전류	RMS, 기본파, THD, TDD, 고조파¹, 누설전류²
	벡터다이어그램(Phasor)¹, Crest factor¹, K-factor¹
전력	유효전력, 무효전력, 피상전력
전력량	유효전력량(수전/송전/Net/합산), 무효전력량¹, 피상전력량¹
역률	역률
디맨드	전류/전력 디맨드, 전류/전력 피크 디맨드, 전류/전력 예측 디맨드¹
Accura 2300S와 내부 통신
전용 통신	Accura 2300S로부터 전압 샘플링 정보 수신
	계측데이터 및 상태를 Accura 2300S로 전송
누설전류 및 디지털입력(선택 사양² )
누설전류입력²	단상삼피더를 위한 3채널
디지털입력²	4채널, dry contact
제어전원
전원전압	Accura 2300S에서 공급받음

환경조건	영역
동작온도	-20 to 70℃(-4 to 158℉)
안전온도¹	-20 to 65℃(-4 to 149℉)
보관온도	-40 to 85℃(-40 to 185℉)
동작습도	무결로상태 5 - 95%
작동고도	2,000 m 까지
