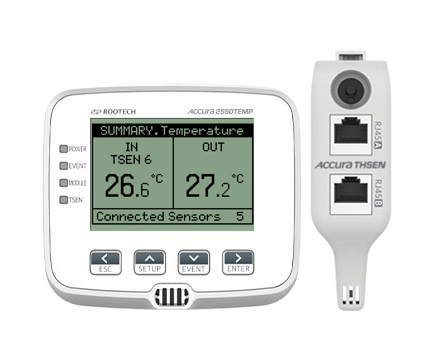

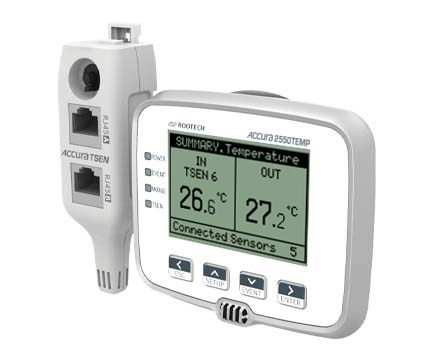

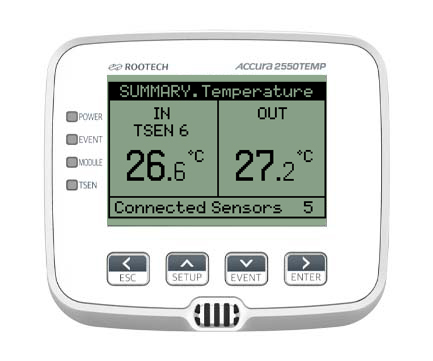

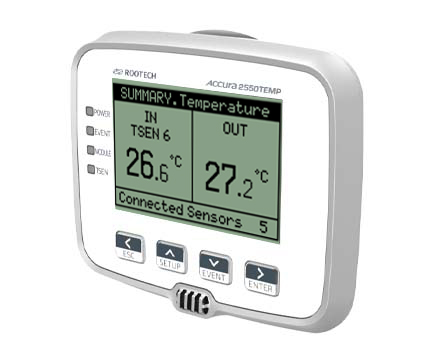

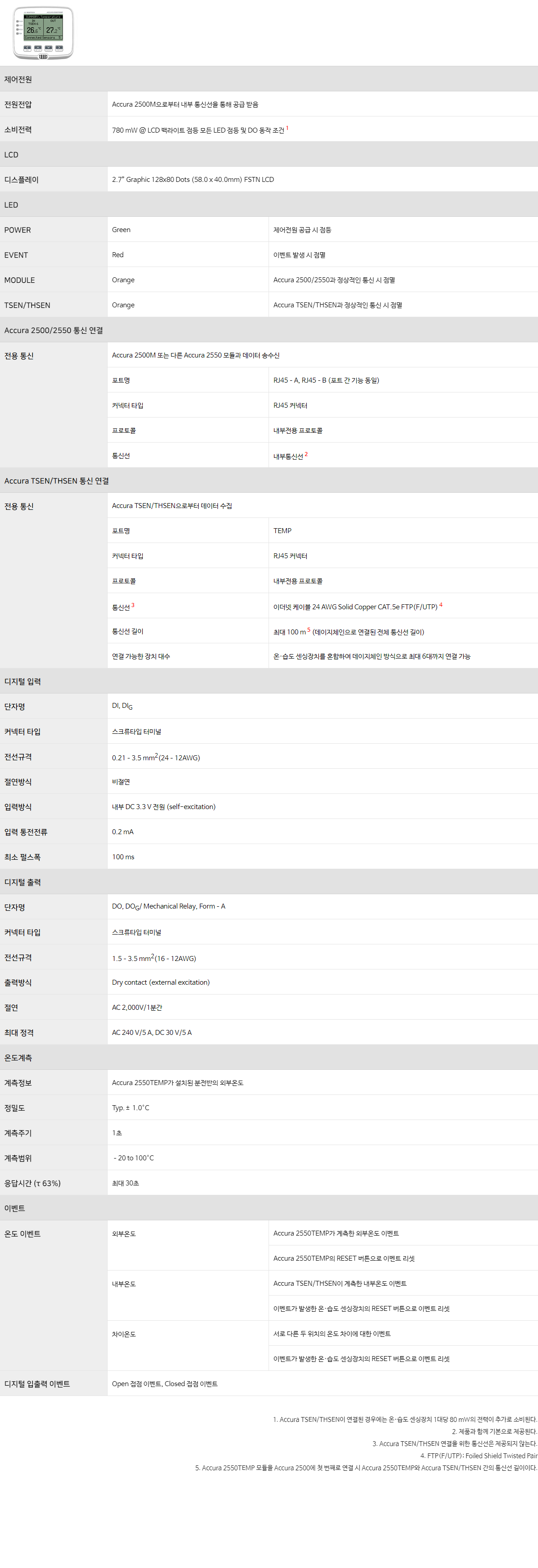

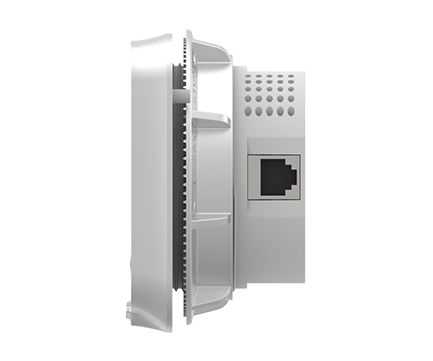

Accura 2550TEMP

제어전원
전원전압	Accura 2500M으로부터 내부 통신선을 통해 공급 받음
소비전력	780 mW @ LCD 백라이트 점등 모든 LED 점등 및 DO 동작 조건¹
LCD
디스플레이	2.7" Graphic 80 x128 Dots (40.0 x 58.0mm) FSTN LCD
LED
POWER	Green	제어전원 공급 시 점등
EVENT	Red	이벤트 발생 시 점멸
MODULE	Orange	Accura 2500/2550 과 의 정상적인 통신 시 점멸
TSEN	Orange	Accura TSEN과의 정상적인 통신 시 점멸

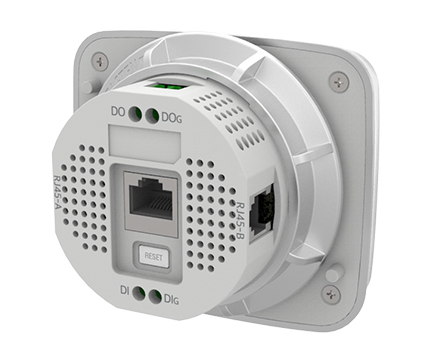

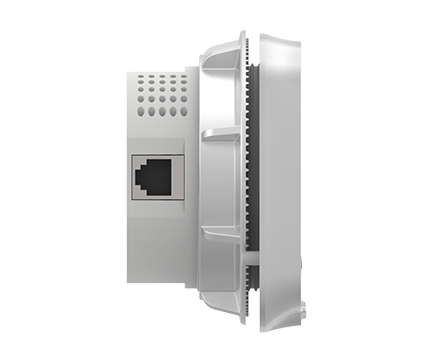

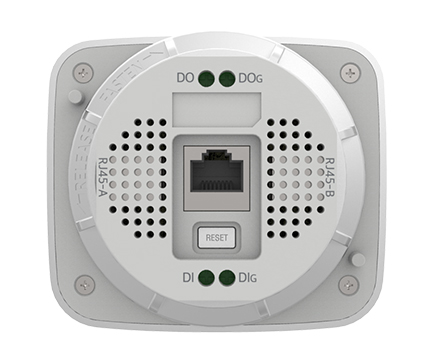

Accura 2500/2550 통신 연결
전용 통신	Accura 2500M 또는 다른 Accura 2550 모듈과 데이터 송수신
	포트명	RJ45–A, RJ45–B(포트 간 기능 동일)
	커넥터 타입	RJ45
	프로토콜	내부전용 프로토콜
	통신선	내부통신선²
Accura TSEN 통신 연결
전용 통신	Accura TSEN으로부터 데이터 수집
	포트명	TEMP
	커넥터 타입	RJ45
	프로토콜	내부전용 프로토콜
	통신선	이더넷 케이블 24 AWG Solid Copper CAT.5e FTP(F/UTP)³
	통신선 길이	최대 100 m⁴(데이지체인으로 연결된 전체 길이)
	Accura TSEN 연결	데이지체인으로 최대 6 대까지 연결 가능
디지털입력
단자명	DI, DI_G
커넥터 타입	스크류타입 터미널
전선규격	0.21–3.5 mm²(24–12AWG), 구리 또는 알루미늄
절연방식	비절연
입력형식	Open/Closed 접점(내부전원 사용)
접점 통전전류	0.2 m A
접점 최소 펄스폭	100 ms
디지털출력
단자명	DO, DO_G/ Mechanical Relay, Form A
커넥터 타입	스크류타입 터미널
전선규격	1.5–3.5 mm²(16–12AWG), 구리 또는 알루미늄
출력방식	Dry contact(external excitation)
절연	AC 2,000V /1 min.
출력정격	5A/250 V, 5 A/30 V
온도 계측
계측 항목	Accura 2550TEMP 설치면의 외부온도
온도 센서	CMOS sensor(전면 하단에 위치)
정밀도	Typ.± 1.0°C
계측 주기	1초
계측 범위	–20 to 100°C
응답시간 (τ 63%)	최대 30 초
이벤트
이벤트	외부온도	Accura 2550TEMP가 계측한 외부온도 이벤트
		Accura 2550TEMP의 RESET 버튼으로 이벤트 리셋
	내부온도	Accura 2550TEMP가 계측한 내부온도 이벤트
		이벤트가 발생한 Accura TSEN의 RESET 버튼으로 이벤트 리셋
	차이온도	서로 다른 두 위치의 온도 차이에 대한 이벤트
		이벤트가 발생한 Accura TSEN의 RESET 버튼으로 이벤트 리셋
디지털입출력 이벤트	Open 접점 이벤트, Closed 접점 이벤트

1. Accura TSEN 이 연결된 경우에는 Accura TSEN 1 대당 80 mW 전류가 추가로 소비된다.
2. 제품과 함께 기본으로 제공된다.
3. FTP(F/UTP): Foiled Shield Twisted Pair
4. Accura 2550TEMP 모듈을 Accura 2500의 첫번째 모듈로 연결하는 경우의 Accura TSEN 통신거리이다.

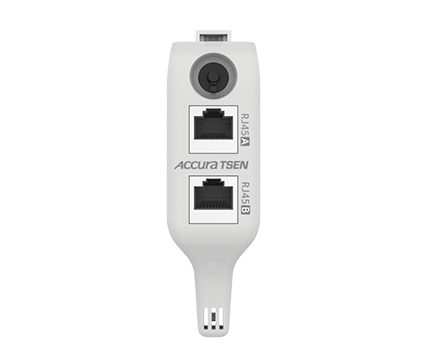

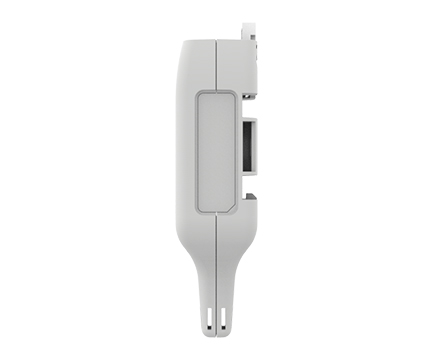

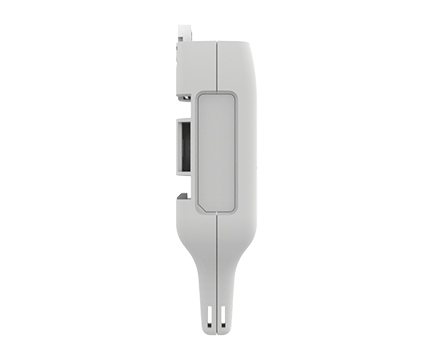

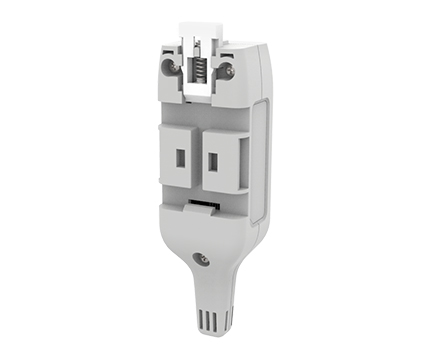

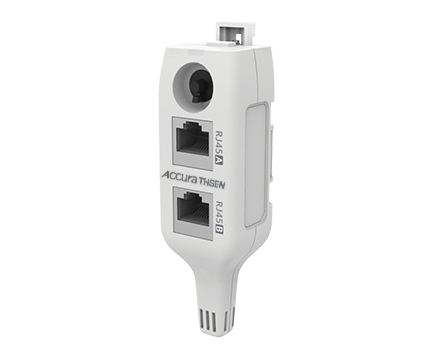

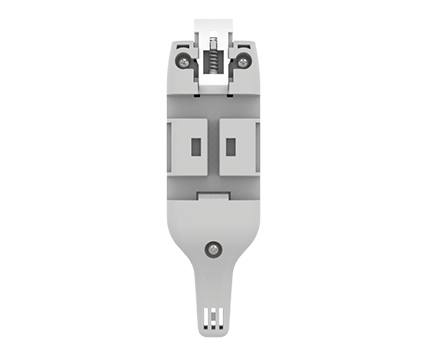

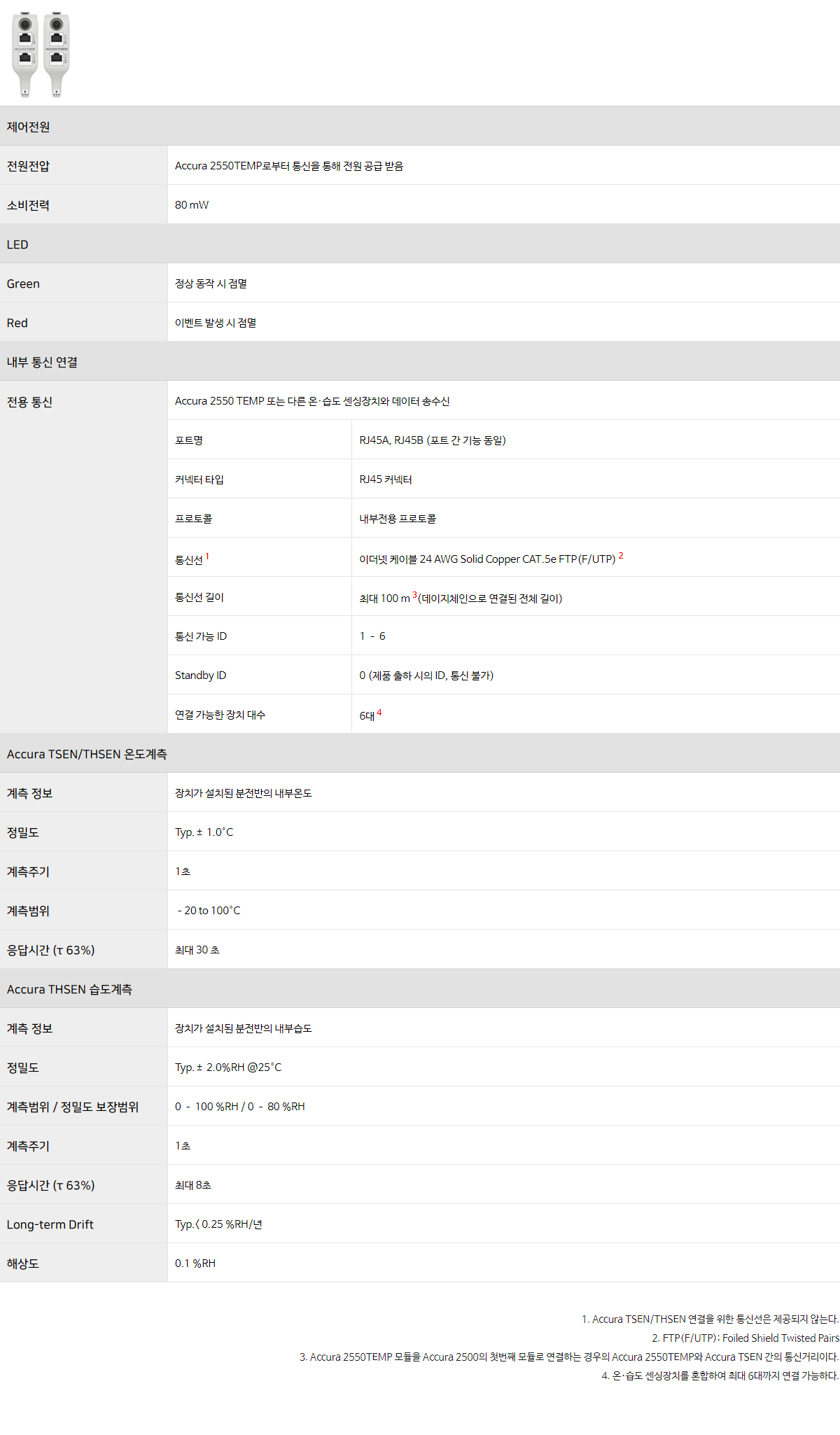

Accura TSEN

제어전원
전원전압	Accura 2550TEMP로부터 이더넷 케이블을 통해 전원 공급 받음
소비전력	80 mW
LED
Green	정상동작 상태에서 점멸
Red	이벤트 발생 시 점멸
내부 통신 연결
전용 통신	Accura 2550 TEMP 또는 다른 Accura TSEN과 데이터 송수신
	포트명	RJ45A, RJ45B(포트 간 기능 동일)
	커넥터 타입	RJ45
	프로토콜	내부전용 프로토콜
	통신선	이더넷 케이블 24 AWG Solid Copper CAT.5e FTP(F/UTP)¹
	통신선 길이	최대 100 m²(데이지체인으로 연결된 전체 길이)
	통신 가능 ID	1 – 6
	Standby ID	0(제품 출하 시의 ID, 통신 불가)
온도 계측
계측 정보	최대 6 대의 Accura TSEN 각 설치 지점의 온도
온도 센서	CMOS sensor(하단 끝 부분에 위치)
정밀도	Typ.± 1.0°C
계측 주기	1초
계측 범위	–20 to 100°C
응답시간 (τ 63%)	최대 30 초

1. FTP(F/UTP): Foiled Shield Twisted Pair
2. Accura 2550TEMP 모듈을 Accura 2500의 첫번째 모듈로 연결하는 경우의 Accura TSEN 통신거리이다.

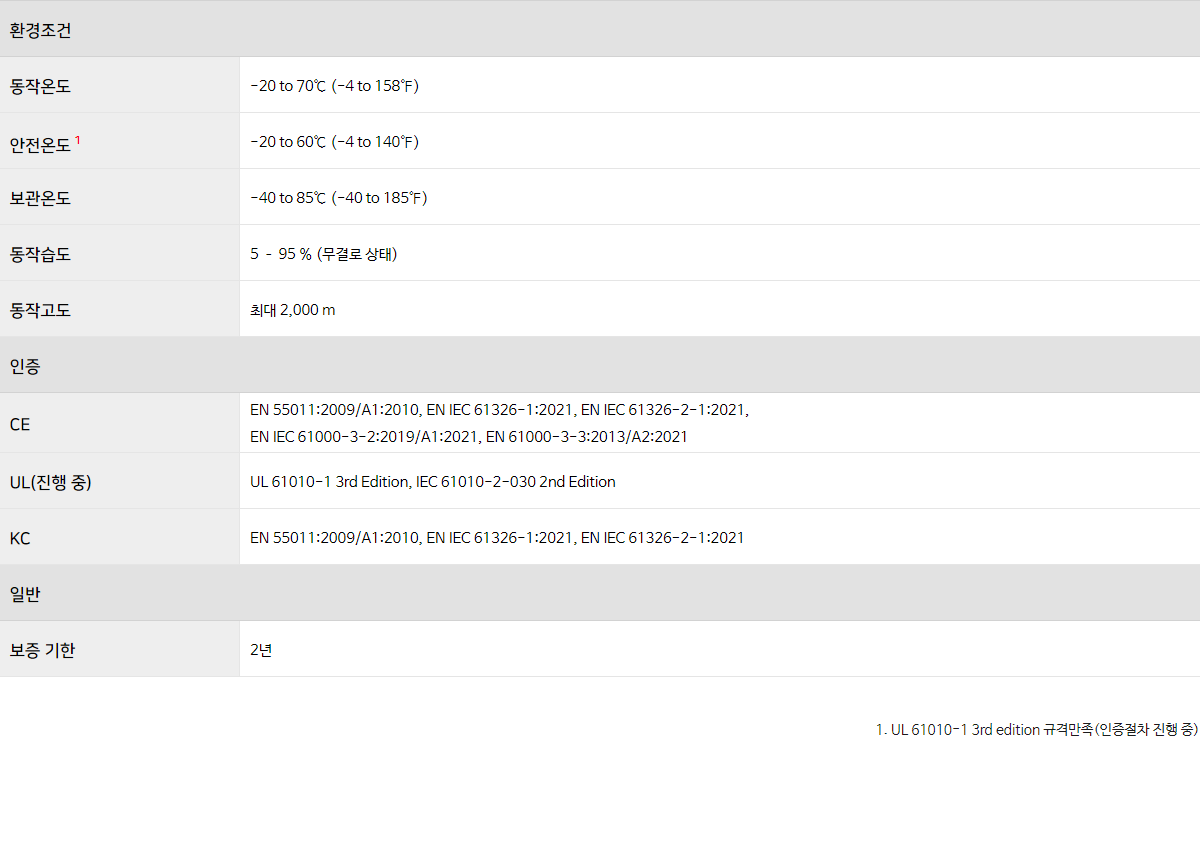

공통 및 일반 사양

환경조건
동작온도	-20 to 70℃ (-4 to 158℉)
안전온도¹	-20 to 60℃ (-4 to 140℉)
보관온도	-40 to 85℃ (-40 to 185℉)
동작습도	무결로상태 5 - 95%
작동고도	2,000 m 까지
인증
CE	EN 55011:2010, EN 61326-1:2021, EN 61326-2-1:2021, EN 61000-3-2, EN 61000-3-:2021
KC	KN 61000-6-2, KN 61000-6-4:2021
일반
보증 기한	2년

1. UL 61010-1 3rd edition 규격만족

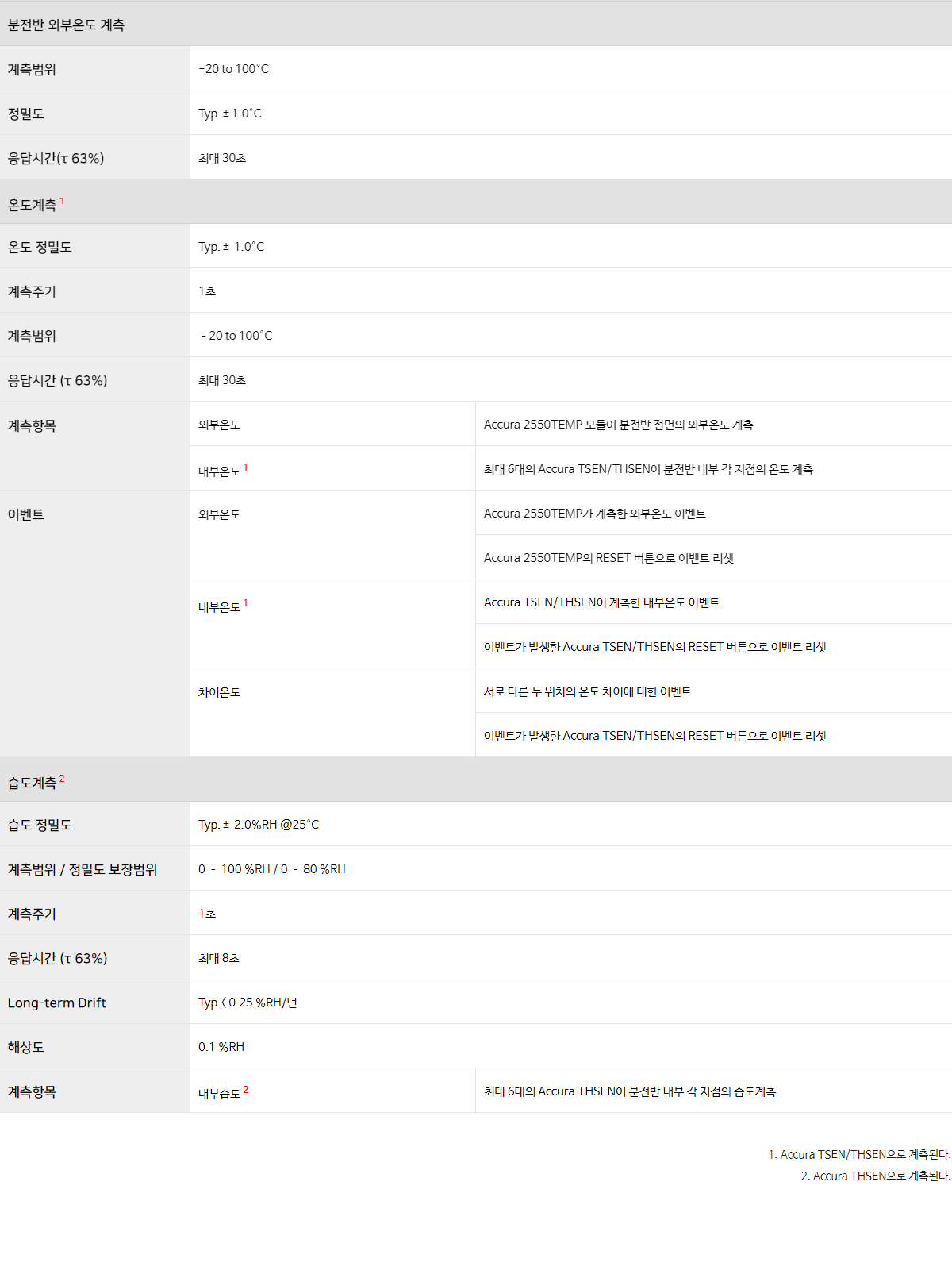

기능
계측범위	-20 to 100°C
온도 정밀도	±1.0°C typical
응답시간(τ 63%%)	최대 30초
계측항목	외부온도	Accura 2550TEMP 모듈이 분전반 전면의 외부온도 계측
	내부온도	최대 6대의 Accura TSEN이 분전반 내부 각 지점의 온도계측
