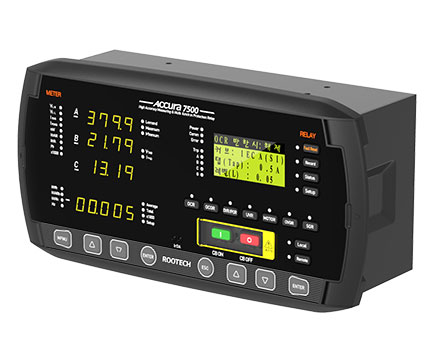

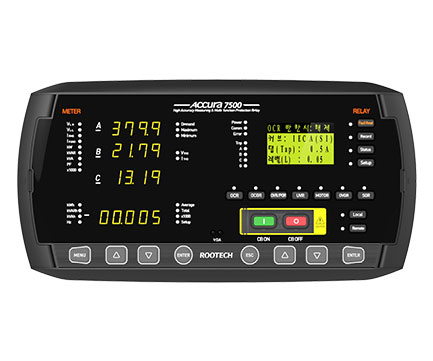

Accura 7500 디지털 보호계전기

Digital Integrated Protection Relay

Accura 7500 Digital Integrated Protection Relay는
수배전반에서 사용되는 계측기기와 보호계전 기능이 통합된 디지털 전력보호 감시/제어 장치입니다.

Accura 7500

Digital Integrated Protection Relay

Accura 7500 Digital Integrated Protection Relay는 수배전반에서 사용되는 계측기기와 보호계전 기능이 통합된 디지털 전력보호 감시/제어 장치입니다.

요약

특징

사양

자주하는질문

자료다운로드

요약

필수계전요소에 특화된 기능성

계전기에서 미터기능이 분리된 편리한 구조

편리한조작성

신뢰성

계측정밀도, 전력품질

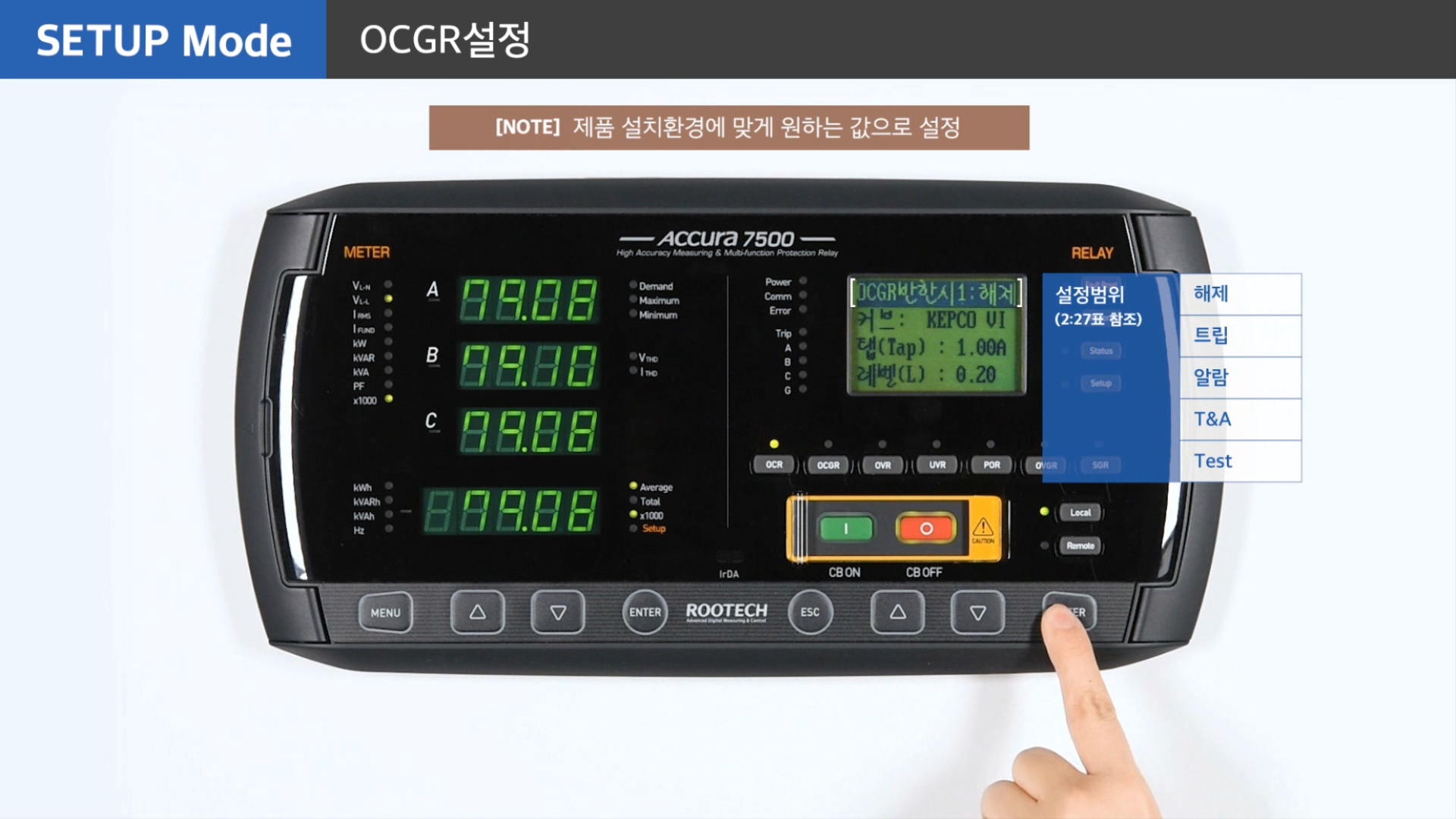

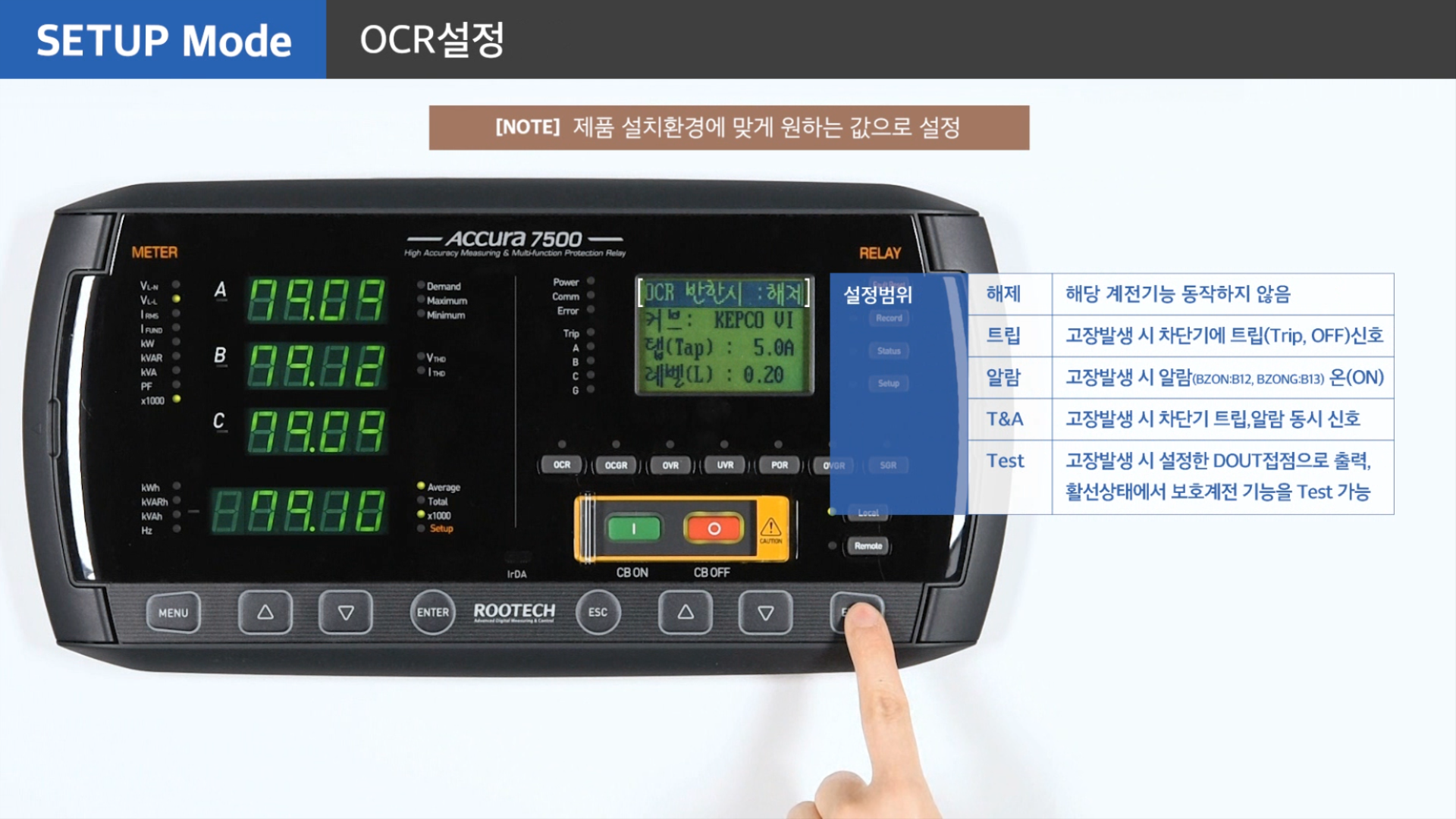

피더보호

전압/전류 ±0.2% Reading

삼상전력계측, 디맨드

디지털입력(CB 상태 1채널+ 10채널)

디지털출력(CB ON, CB OFF, ALARM)

디지털출력(10 채널)

RS-485 1 포트

카탈로그 다운로드

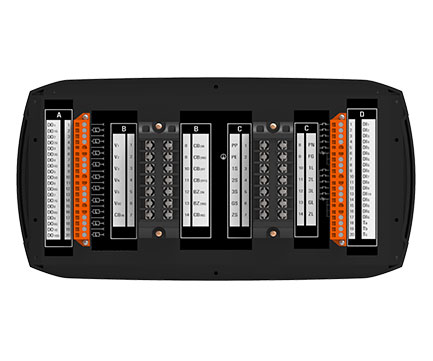

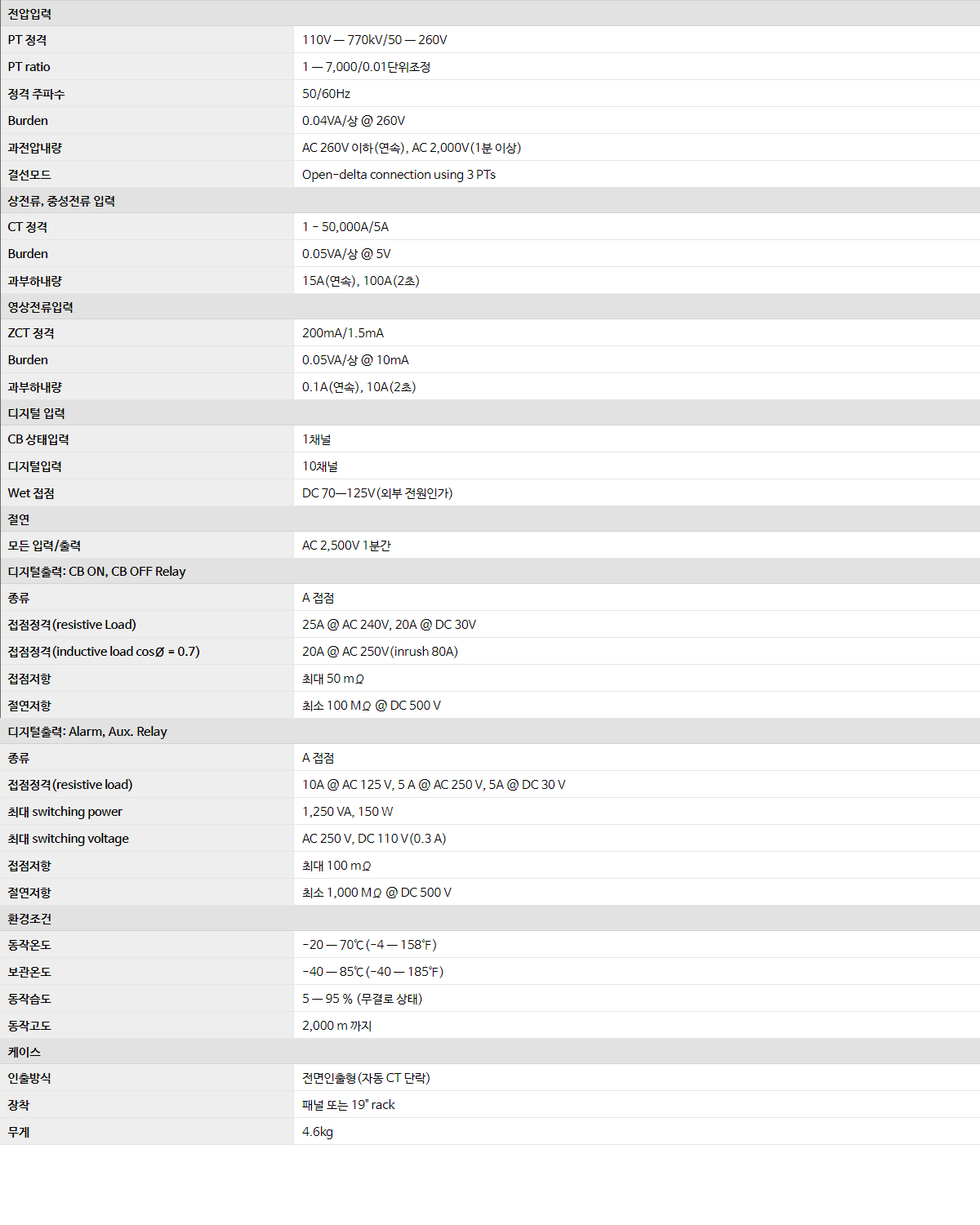

전압입력
PT 정격	110V — 770kV/50 — 260V

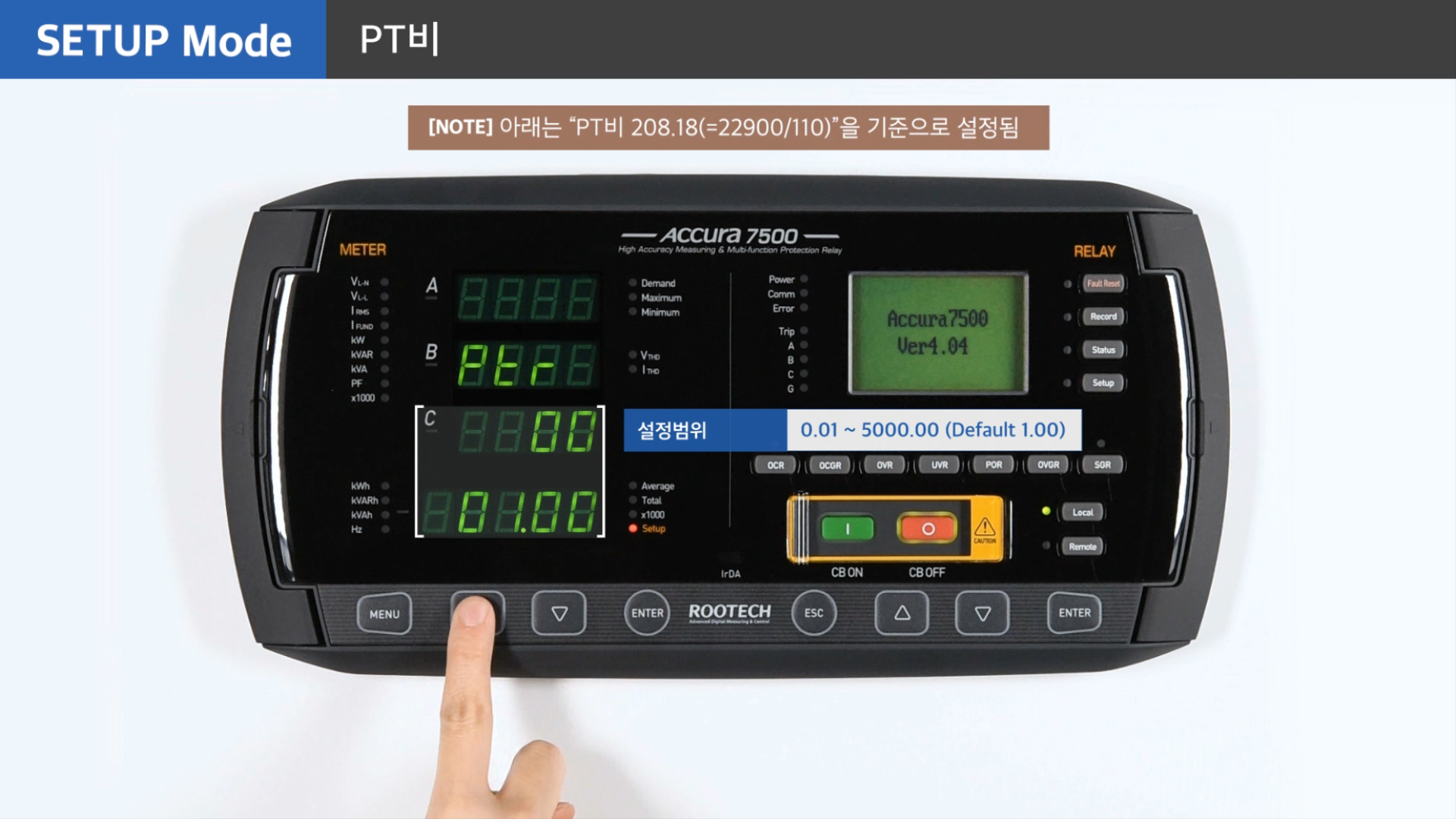

PT ratio	1 — 7,000/0.01단위조정
정격 주파수	50/60Hz
Burden	0.04VA/상 @ 260V
과전압내량	AC 260V 이하(연속), AC 2,000V(1분 이상)

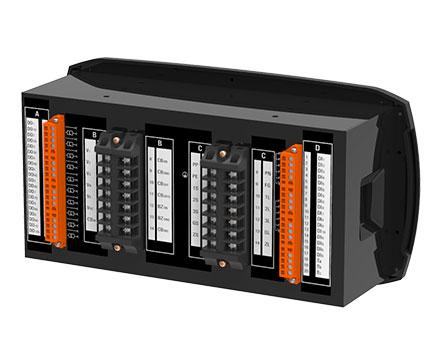

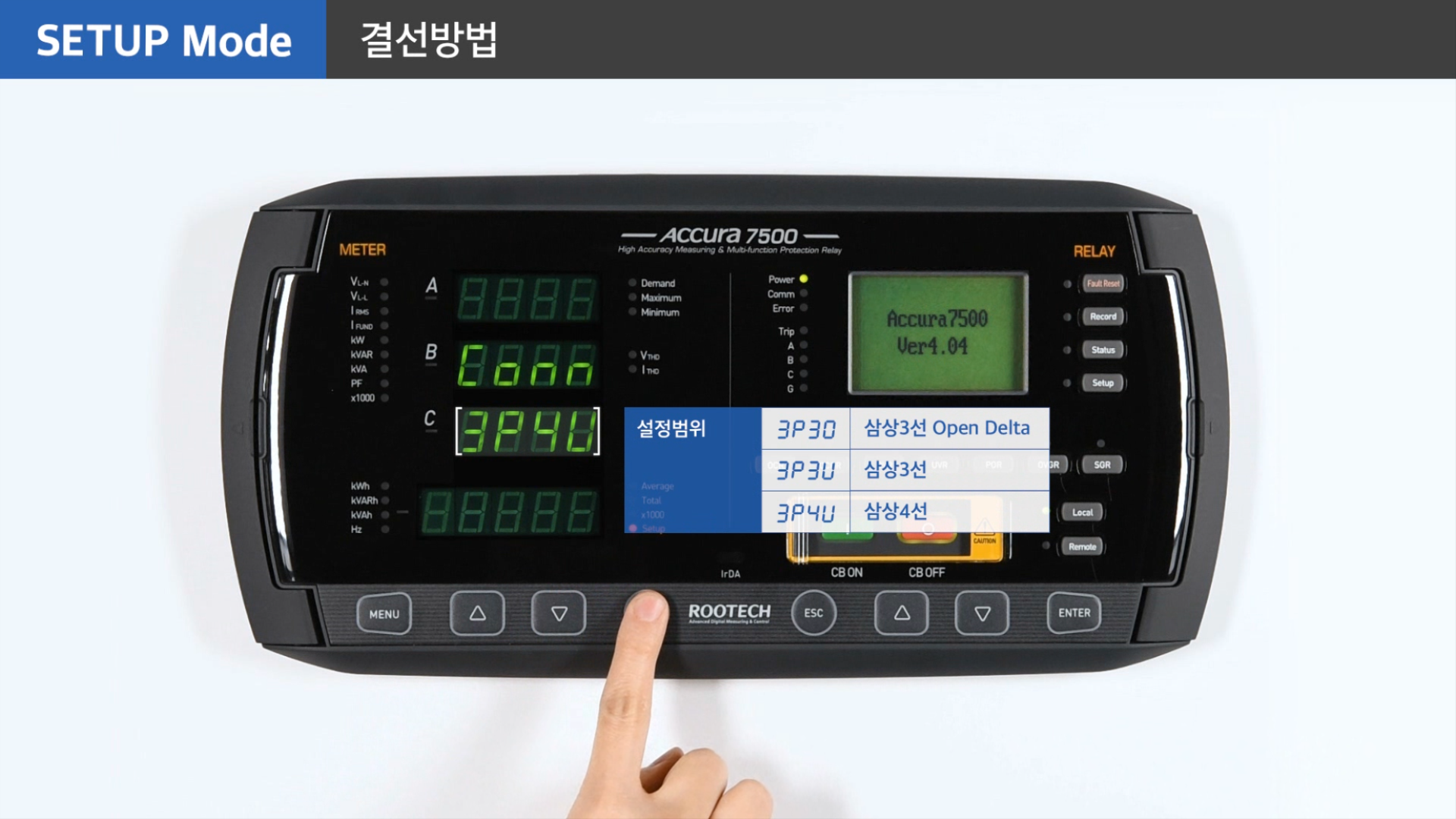

결선모드	Open-delta connection using 3 PTs
상전류, 중성전류 입력

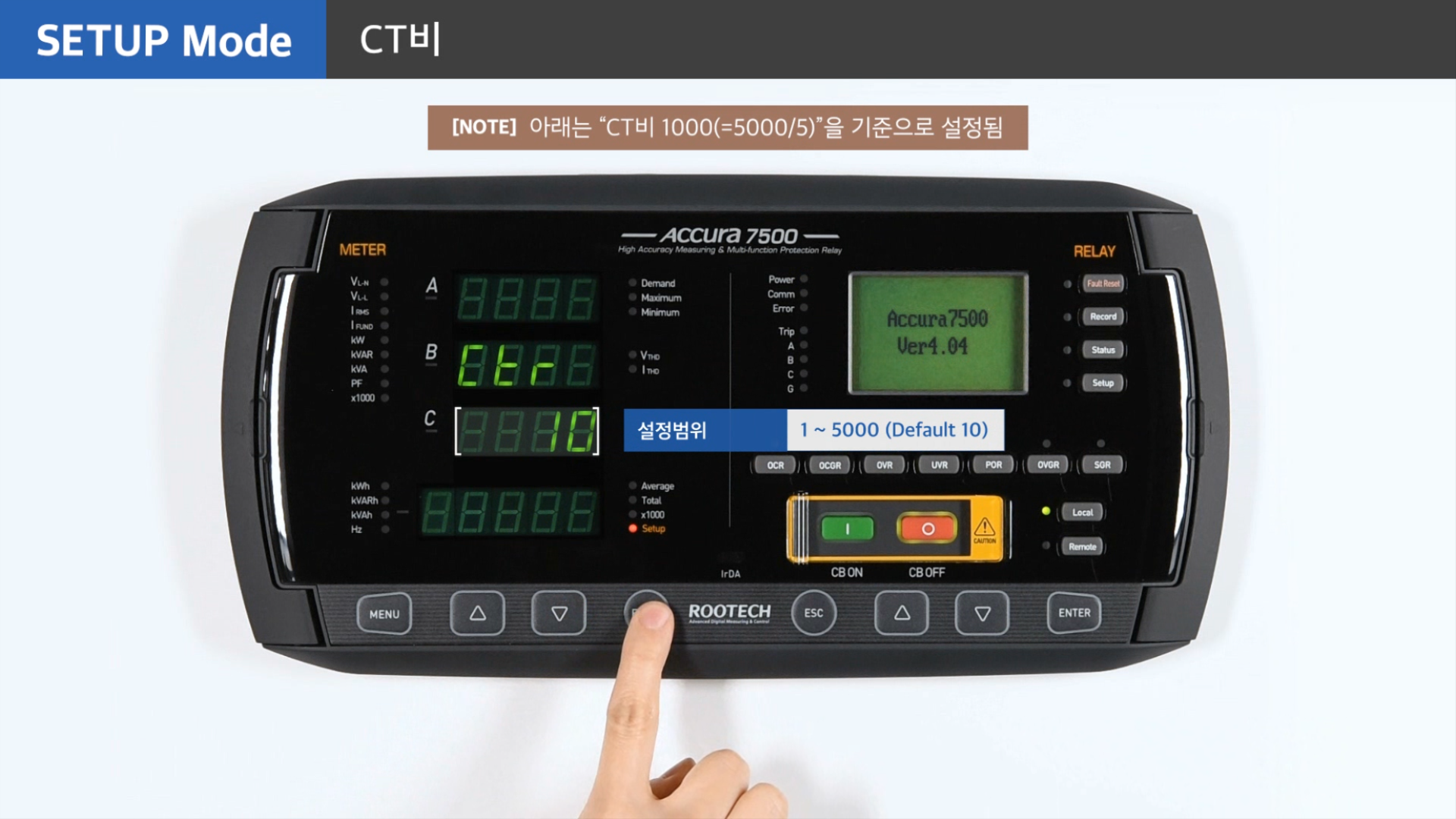

CT 정격	1 - 50,000A/5A
Burden	0.05VA/상 @ 5V
과부하내량	15A(연속), 100A(2초)
영상전류입력
ZCT 정격	200mA/1.5mA
Burden	0.05VA/상 @ 10mA
과부하내량	0.1A(연속), 10A(2초)
디지털 입력
CB 상태입력	1채널
디지털입력	10채널
Wet 접점	DC 70—125V(외부 전원인가)
절연
모든 입력/출력	AC 2,500V 1분간
디지털출력: CB ON, CB OFF Relay
종류	A 접점
접점정격(resistive Load)	25A @ AC 240V, 20A @ DC 30V
접점정격(inductive load cosØ = 0.7)	20A @ AC 250V(inrush 80A)
접점저항	최대 50 mΩ
절연저항	최소 100 MΩ @ DC 500 V
디지털출력: Alarm, Aux. Relay
종류	A 접점
접점정격(resistive load)	10A @ AC 125 V, 5 A @ AC 250 V, 5A @ DC 30 V
최대 switching power	1,250 VA, 150 W
최대 switching voltage	AC 250 V, DC 110 V(0.3 A)
접점저항	최대 100 mΩ
절연저항	최소 1,000 MΩ @ DC 500 V
환경조건
동작온도	-20 — 70℃(-4 — 158℉)
보관온도	-40 — 85℃(-40 — 185℉)
동작습도	5 — 95 % (무결로 상태)
동작고도	2,000 m 까지

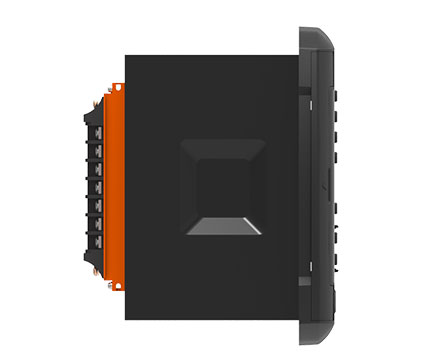

케이스
인출방식	전면인출형(자동 CT 단락)
장착	패널 또는 19" rack
무게	4.6kg

계측
64 샘플/사이클 True RMS 계측
IEC 62053-22 Class 0.5S
50/60 Hz 지원
전력, 전력량, 역률, 주파수
전력량	수전전력량, 송전전력량
	Net 전력량(수전 - 송전전력량)
	합산전력량(수전 + 송전전력량)
상전압, 선간전압, 전류
전류의 기본파 및 True RMS 계측
4사분면 전력
디맨드 계측, Peak 디맨드
최대, 최소

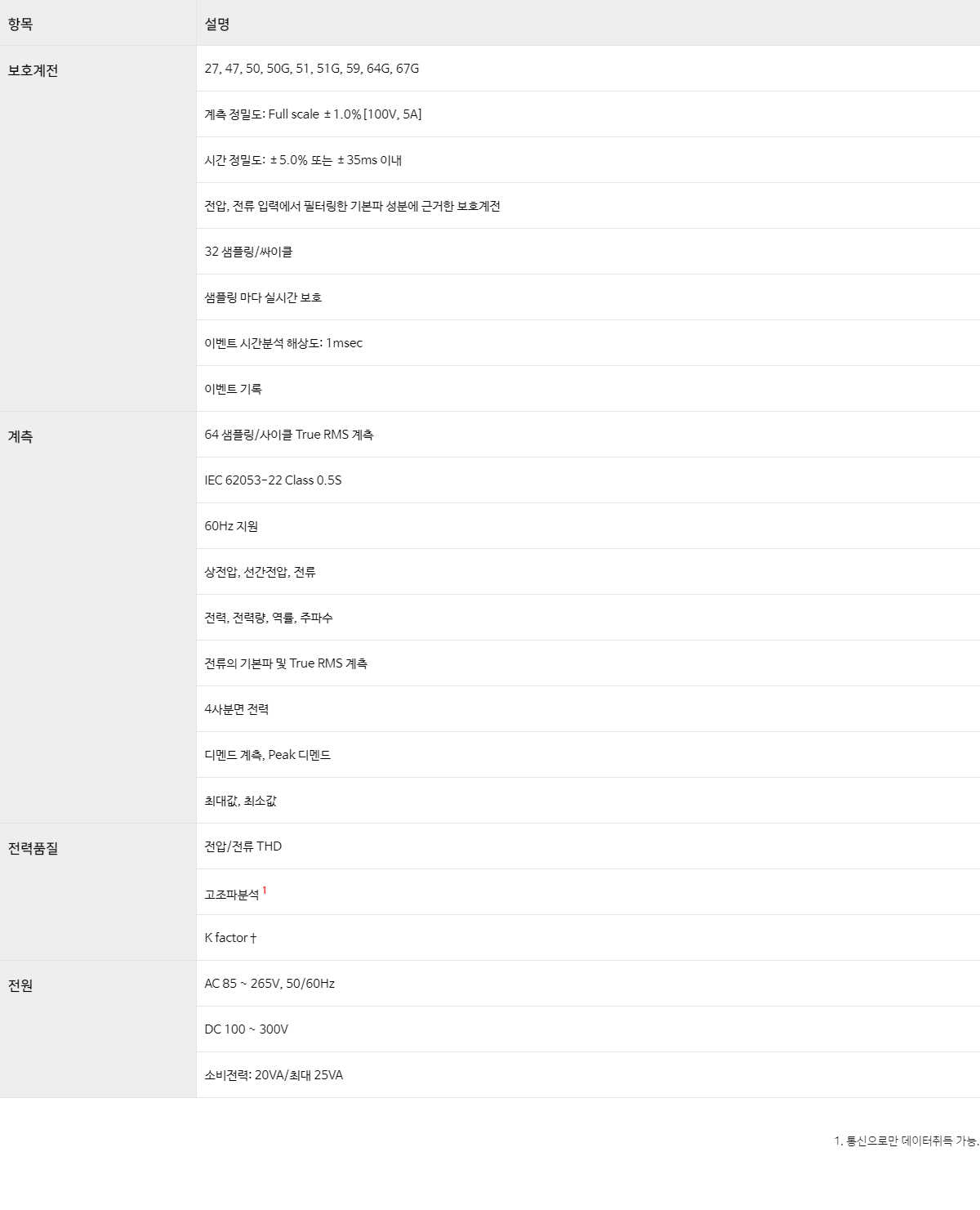

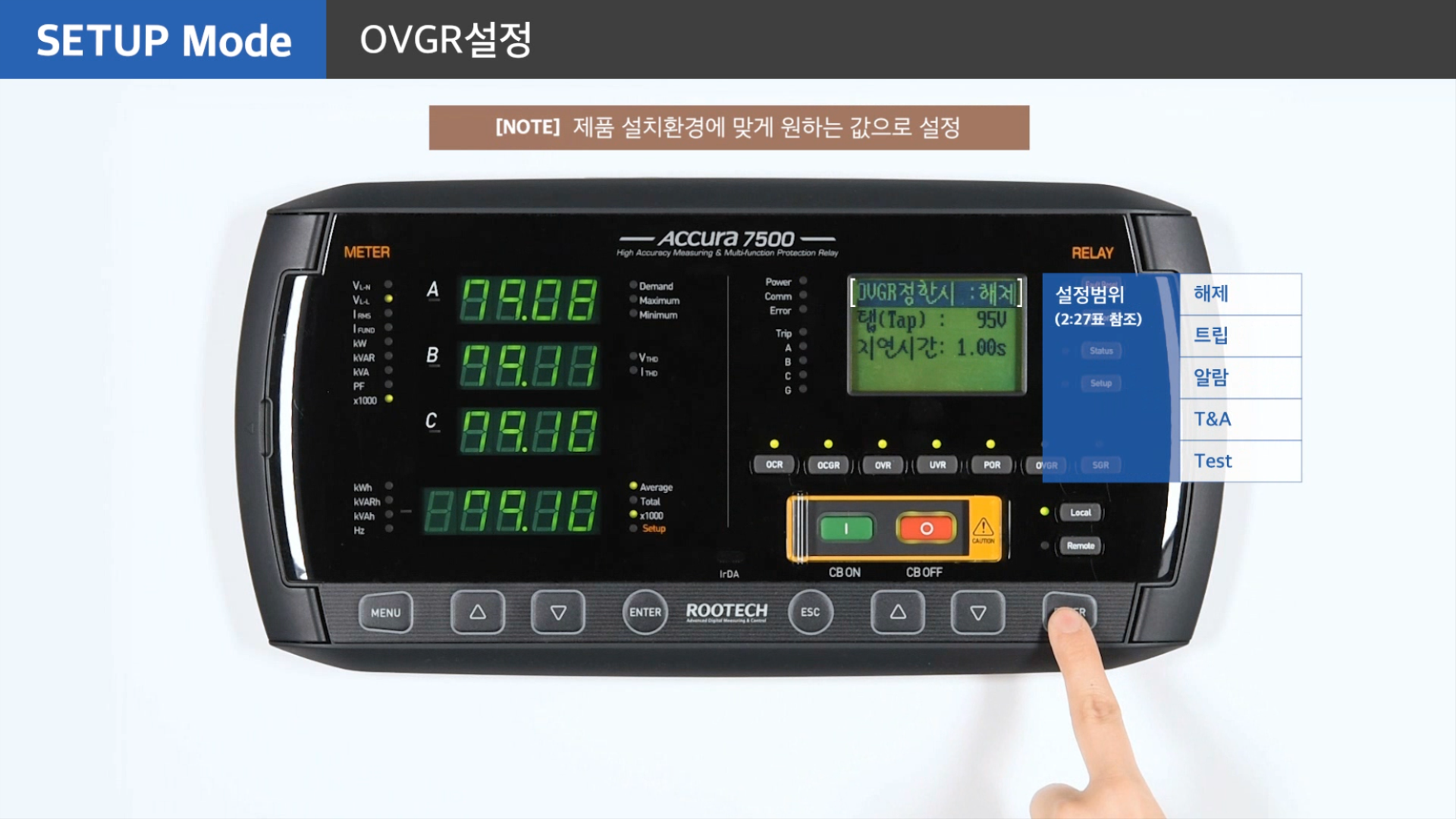

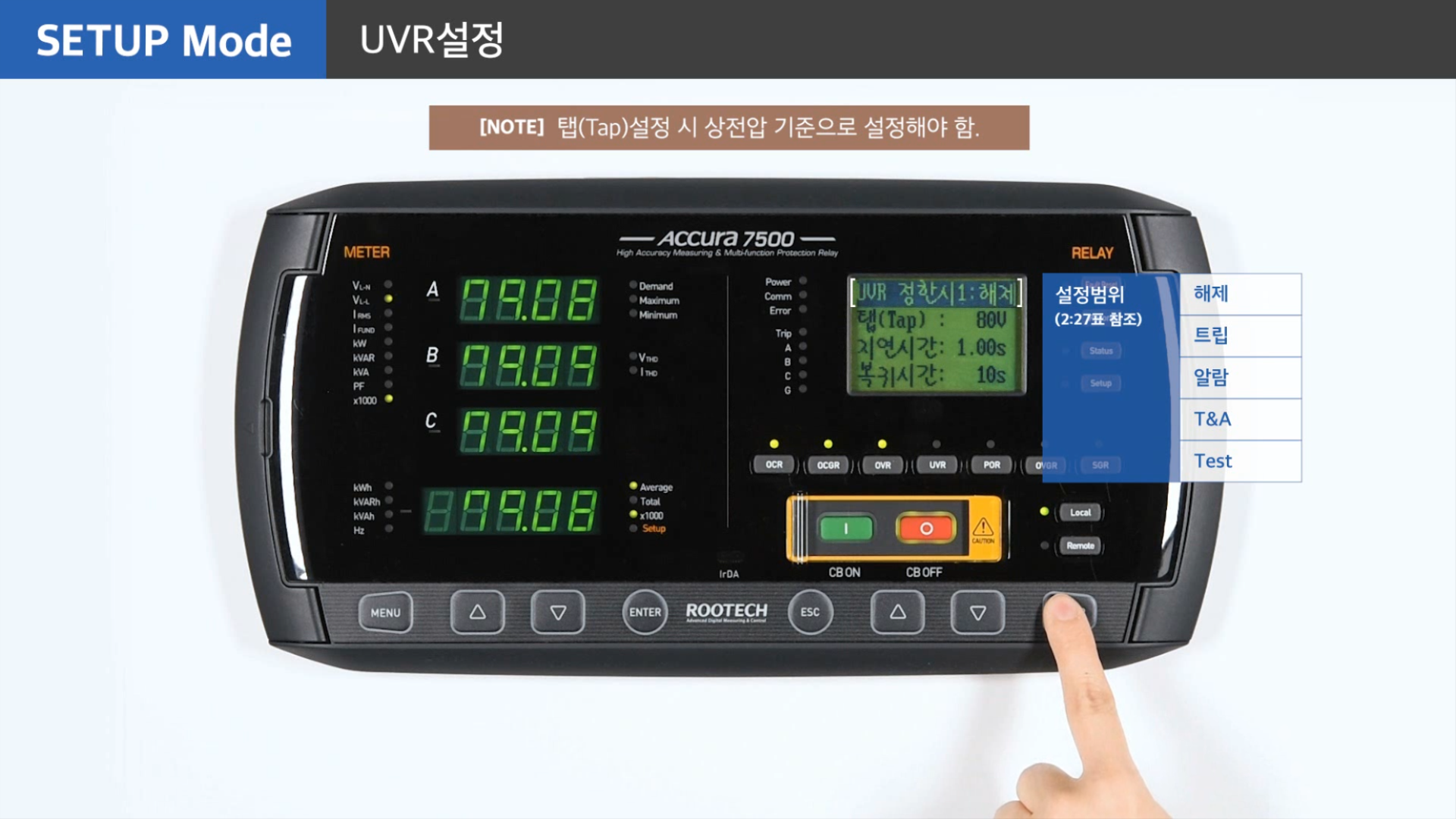

보호계전
전압, 전류 입력에서 필터링한 기본파 성분에 근거한 보호계전
32 샘플/사이클
샘플링 주기마다 실시간 보호
이벤트 시간분석 해상도: 1밀리초
이벤트 기록
전력품질
전압/전류 THD
고조파분석¹
K-Factor¹

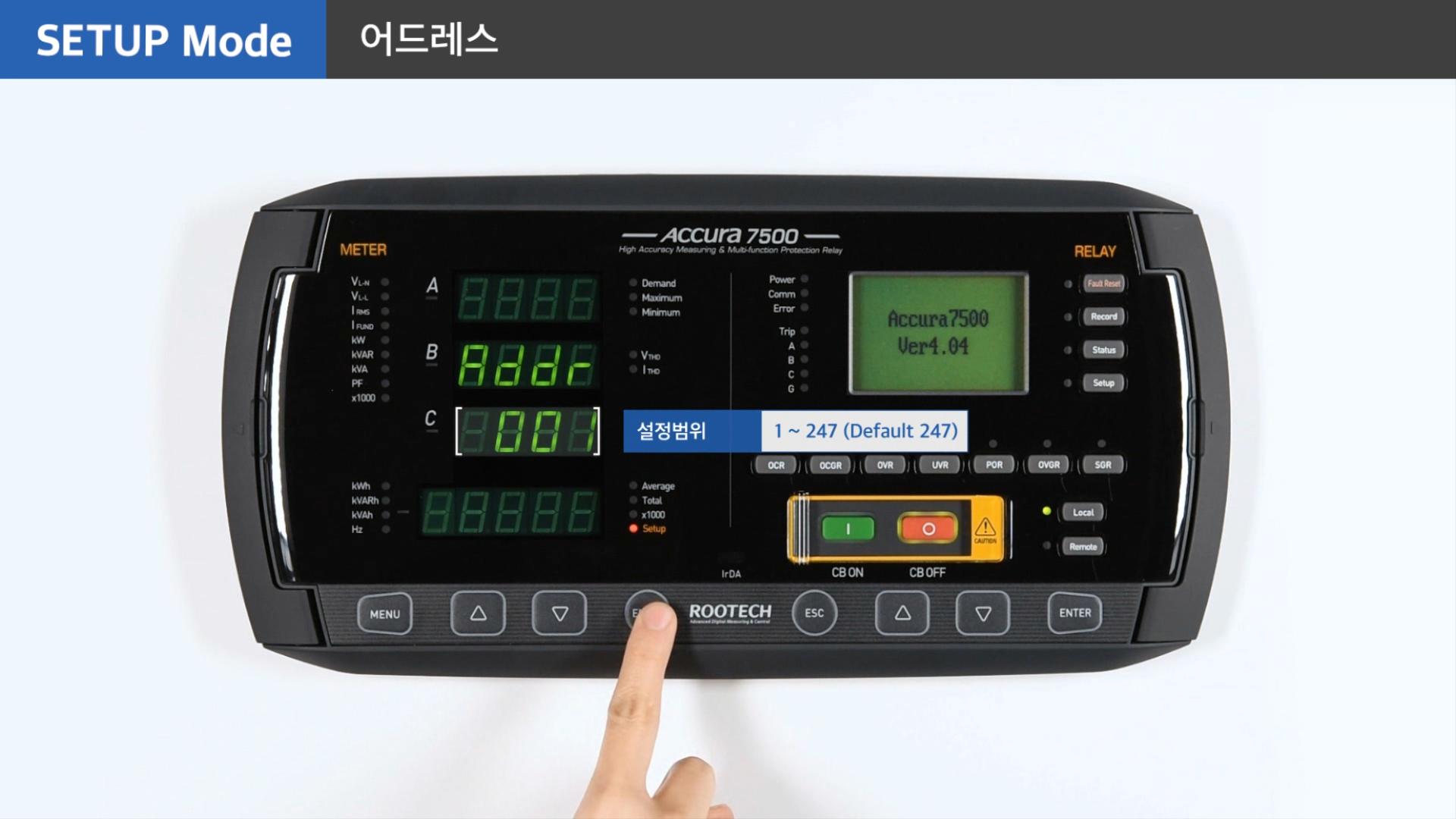

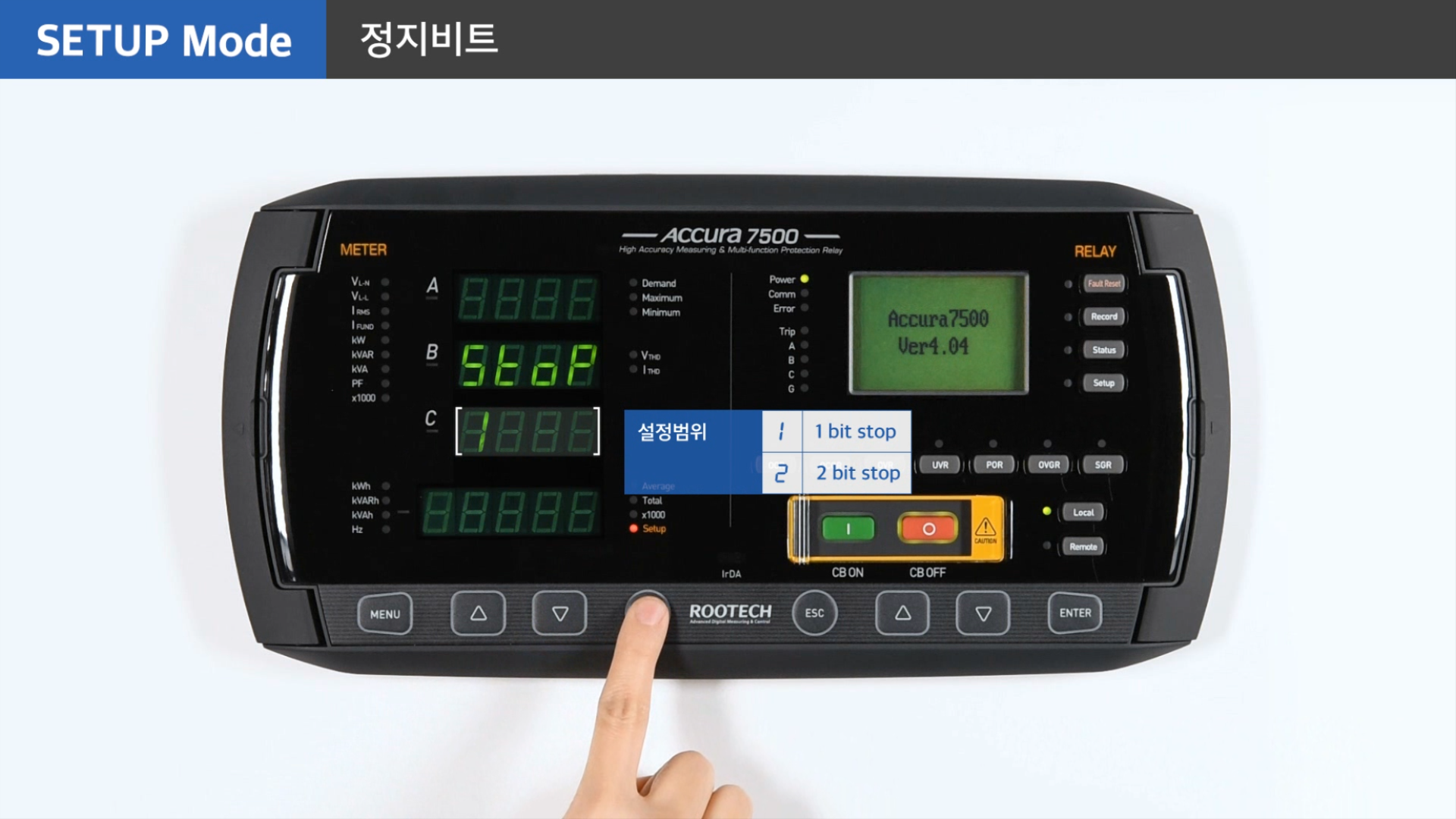

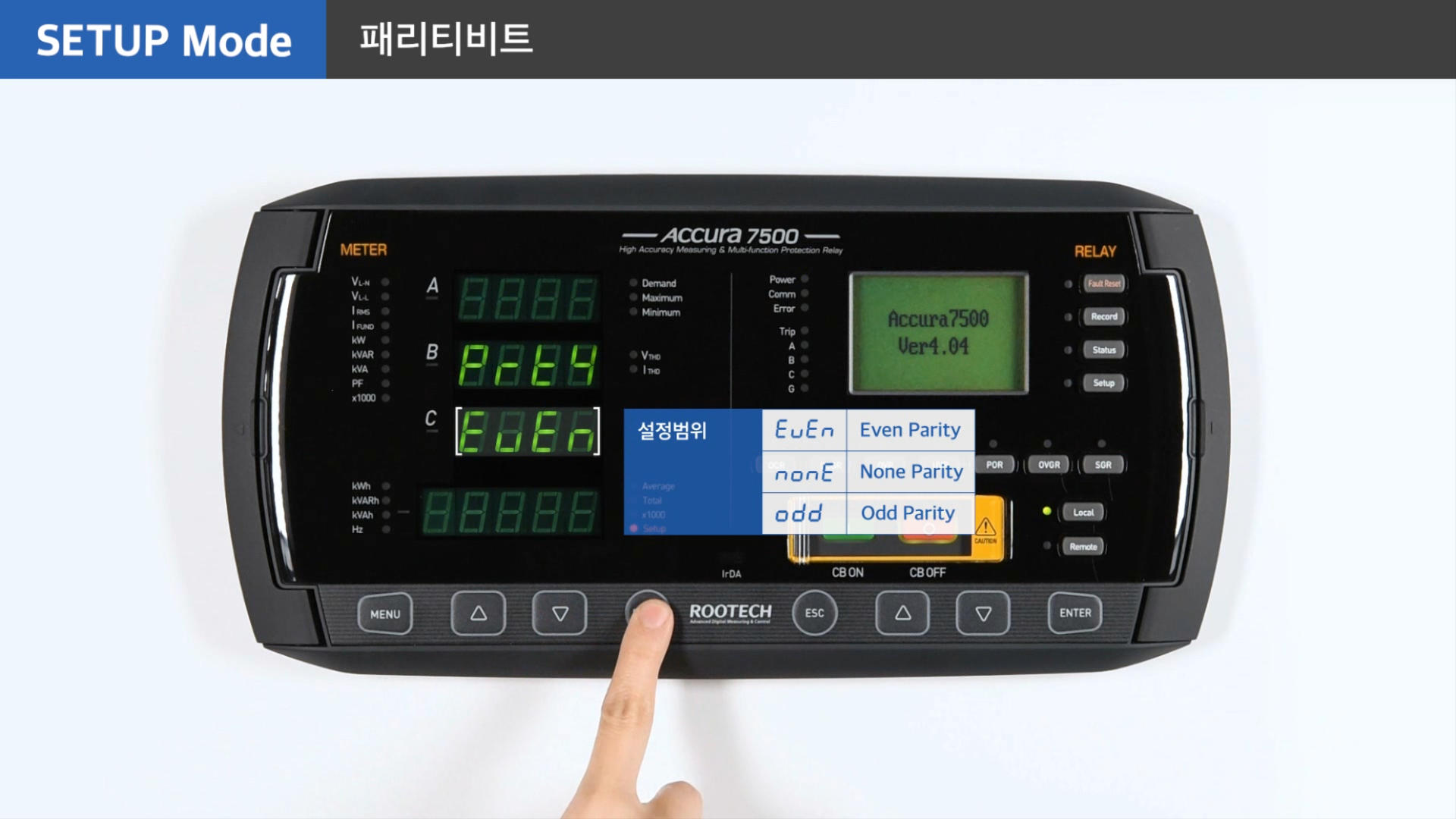

통신

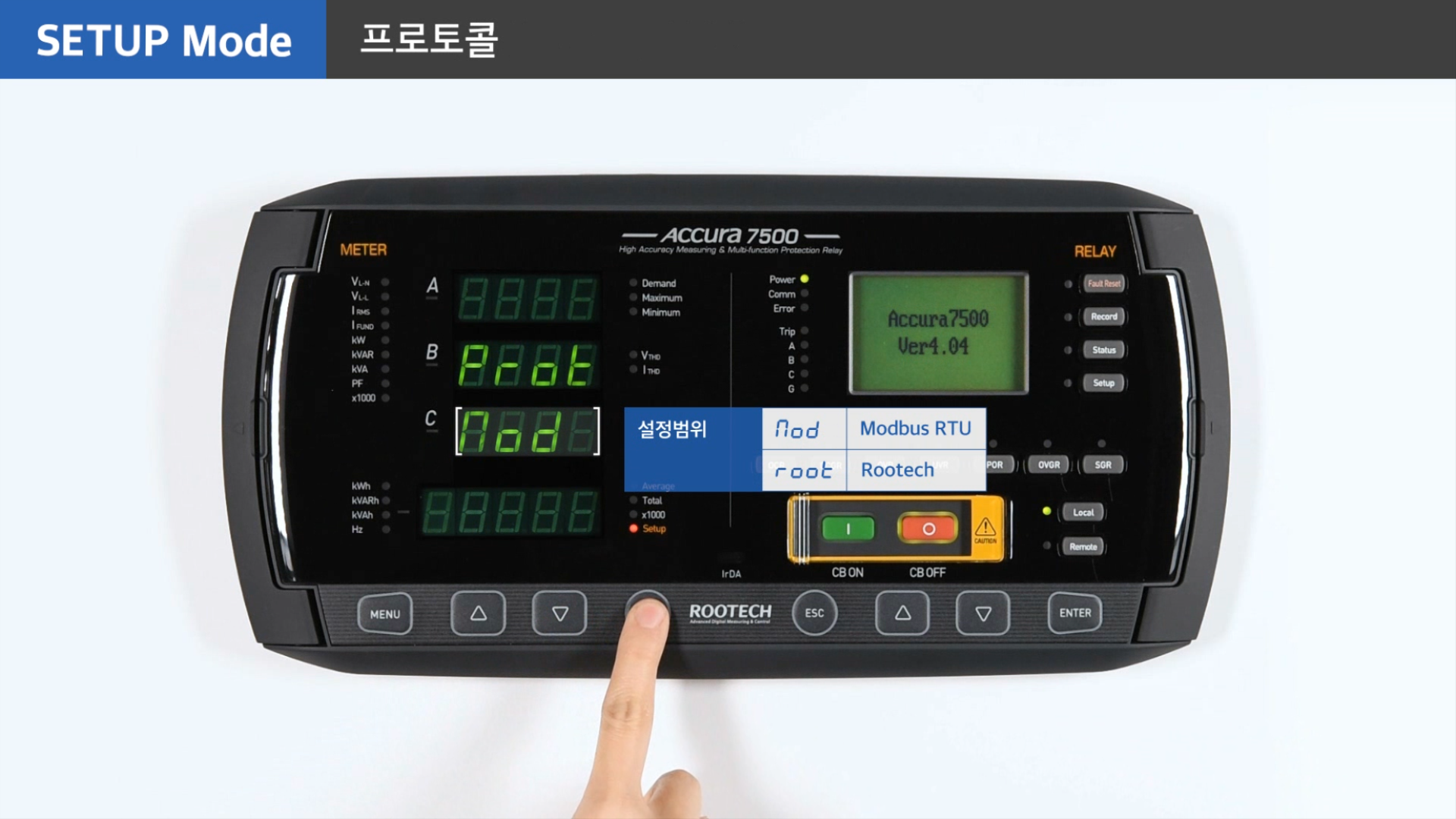

RS-485 포트(후면)	Modbus RTU 프로토콜

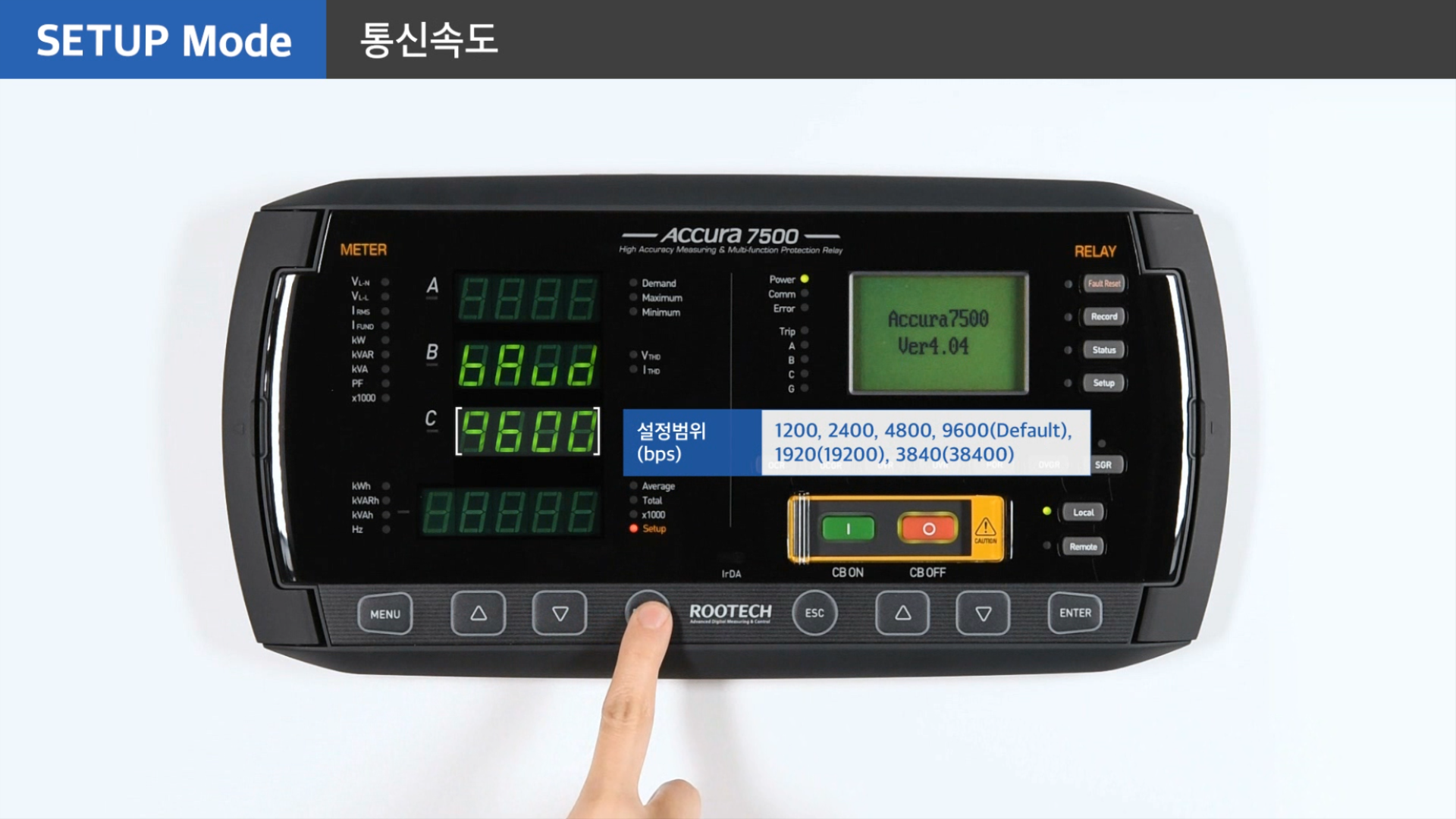

	통신속도 : 1,200 — 38,400 bps
전원
AC 85 — 265 V, 50/60 Hz
DC 100 — 300 V
최대 소비전력 : 20 W
