Accura 2750P[C] MCC 모터유닛 보호제어모듈

Motor-Unit Protection[&Control] Module

Accura 2750P/PC는 MCC 개별 모터유닛에 설치되어 모터 전류를 정밀 계측하고
과부하, 과전류 계전 등 보호계전으로 모터를 보호 및 제어합니다.

Accura 2750P[C]

Motor-Unit Protection[&Control] Module

Accura 2750P/PC는 MCC 개별 모터유닛에 설치되어 모터 전류를 정밀 계측하고 과부하, 과전류 계전 등 보호계전으로 모터를 보호 및 제어합니다.

요약

특징

사양

퀵가이드

자주하는질문

자료다운로드

요약
특징
사양
퀵가이드
자주하는질문
자료다운로드

요약

모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임

IEC 61557-12 Class 0.5 수준의 정밀계측

접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단

목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공

MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화

유지보수의 용이성 제공

장치이중화를 지원하는 HMI 모듈

컬러 터치 TFT LCD를 가진 인입유닛 통합모듈 HMI 모듈을 통하여 뛰어난 현장 분석 기능을 제공

통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP 제어 모듈와 게이트웨이

장치간 통신신뢰성을 높인 통신이중화 지원

높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원

통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공

제어 유연성을 제공하는 제어로직 에디터(Accura Logic Editor) 제공

Accura 2750P[C] / Accura 2750LCG / 2750LC 연계 동작

장치 보호기능 이중화 지원

-	두 대의 AND-Logic Operation

통신 이중화 지원: Ring connection

-	Active-Standby Operation

모터유닛 계측

-	전압 IEC61557-12 Class 0.5
-	전류 IEC61557-12 Class 0.5
-	전력 IEC62053-22 Class 0.5S
-	접지전류[ZCT] ±1% Reading
-	Demand, Peak Demand
-	Harmonics, THD, TDD, Phasor, Unbalance

모터유닛 보호

-	열적보호(THR), 과전류, 구속, 기동실패, 불평형, 결상, 역상, 저전류, 지락[ZCT]

모터유닛 제어

-	모터 기동, 정지 명령
-	기동모드: 직입기동, 정역기동, 2-스피드기동, 2-스텝기동

모터유닛 제어

카탈로그 다운로드

AccuraSM 프로그램 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

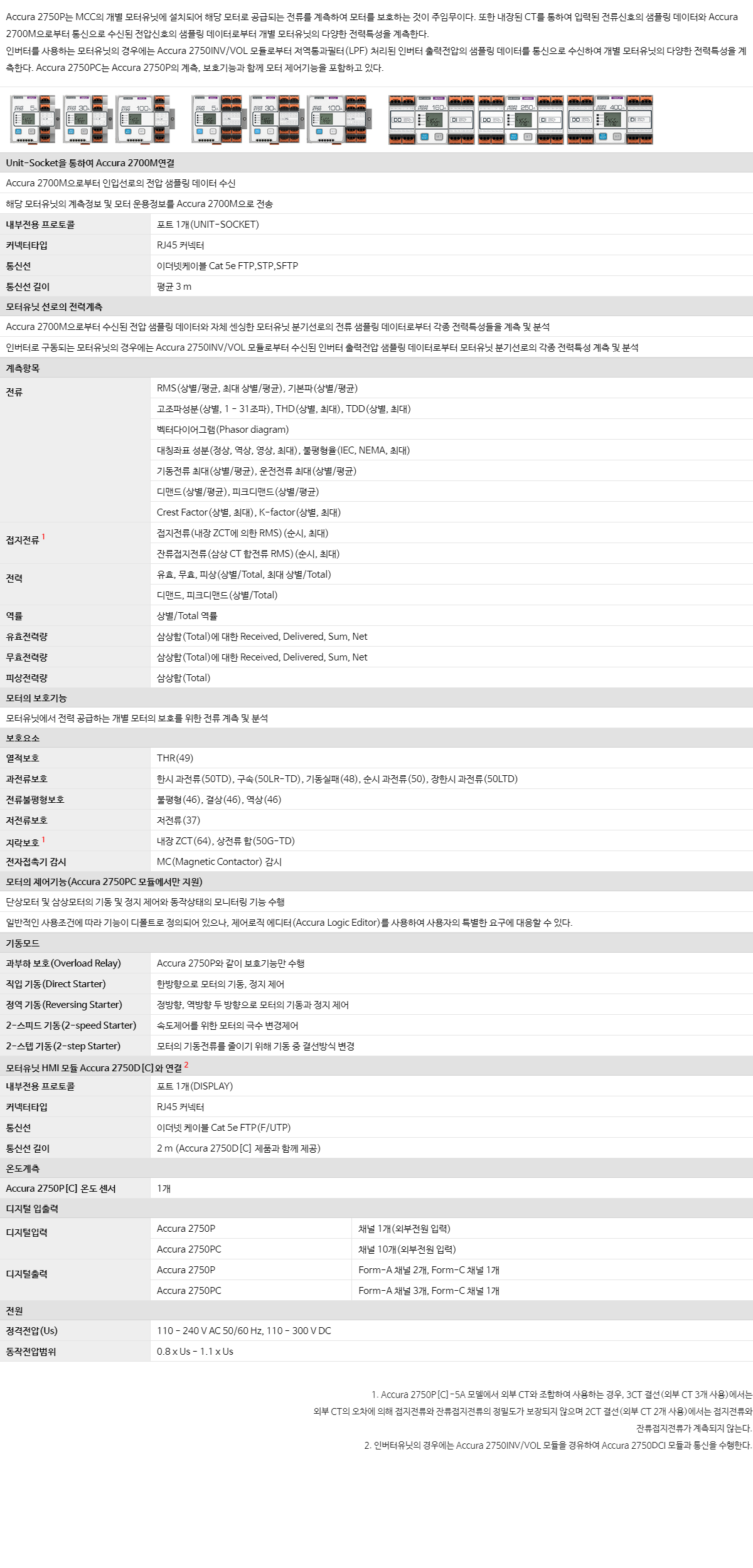

Accura 2750P[C] 모터유닛 보호[제어]모듈

Accura 2750P는 MCC의 개별 모터유닛에 설치되어 해당 모터로 공급되는 전류를 계측하여 모터를 보호하는 것이 주임무이다. 모터 보호계전은 cycle 단위로 1-cycle rms 값으로 판단하여 수행된다. 또한 내장된 CT를 통하여 입력된 전류신호의 샘플링 데이터와 Accura 2700M으로부터 통신을 통하여 수신된 전압신호의 샘플링 데이터로부터 개별 모터유닛의 다양한 전력특성을 계측한다. 인버터를 사용하는 모터유닛의 경우에는 Accura 2750INV/VOL 모듈로부터 저역통과필터(LPF) 처리된 인버터 출력전압의 샘플링 데이터를 통신으로 수신하여 개별 모터유닛의 다양한 전력특성을 계측한다. Accura 2750PC는 Accura 2750P의 계측, 보호기능과 함께 모터 제어기능을 포함하고 있다
Unit-Socket을 통하여 Accura 2700M연결
Accura 2700M으로부터 인입선로의 전압 샘플링 데이터 수신
해당 모터유닛의 계측정보 및 모터 운용정보를 Accura 2700M으로 전송
내부전용 프로토콜	포트 1개(UNIT-SOCKET)
커넥터타입	RJ45 커넥터
통신선	이더넷케이블 Cat 5e FTP,STP,SFTP
통신선 길이	평균 3m
모터유닛 선로의 전력계측
Accura 2700M으로부터 수신된 전압 샘플링 데이터와 자체 센싱한 모터유닛 분기선로의 전류 샘플링 데이터로부터 각종 전력특성들을 계측 및 분석
인버터로 구동되는 모터유닛의 경우에는 Accura 2750INV/VOL 모듈로부터 수신된 인버터 출력전압 샘플링 데이터로부터 모터유닛 분기선로의 각종 전력특성 계측 및 분석

계측항목
전류	RMS(상별/평균, 최대 상별/평균), 기본파(상별/평균)
	고조파성분(상별, 1 - 31조파), THD(상별, 최대), TDD(상별, 최대)
	벡터다이어그램(Phasor diagram)
	대칭좌표 성분(정상, 역상, 영상, 최대), 불평형율(IEC, NEMA, 최대)
	기동전류 최대(상별/평균), 운전전류 최대(상별/평균)
	디맨드(상별/평균), 피크디맨드(상별/평균)
	Crest Factor(상별, 최대), K-factor(상별, 최대)
접지전류¹	접지전류(내장 ZCT에 의한 RMS)(순시, 최대)
	잔류접지전류(삼상 CT 합전류 RMS)(순시, 최대)
전력	유효, 무효, 피상(상별/Total, 최대 상별/Total)
	디맨드, 피크디맨드(상별/Total)
역률	상별/Total 역률
유효전력량	삼상합(Total)에 대한 Received, Delivered, Sum, Net
무효전력량	삼상합(Total)에 대한 Received, Delivered, Sum, Net
피상전력량	삼상합(Total)
모터의 보호기능
모터유닛에서 전력 공급하는 개별 모터의 보호를 위한 전류 계측 및 분석
보호요소
열적보호	THR(49)
과전류보호	한시 과전류(50TD), 구속(50LR-TD), 기동실패(48), 순시 과전류(50), 장한시 과전류(50LTD)
전류불평형보호	불평형(46), 결상(46), 역상(46)
저전류보호	저전류(37)
지락보호¹	내장 ZCT(64), 상전류 합(50G-TD)
전자접촉기 감시	MC(Magnetic Contactor) 감시
모터의 제어기능(Accura 2750PC 모듈에서만 지원)
단상모터 및 삼상모터의 기동 및 정지 제어와 동작상태의 모니터링 기능 수행
일반적인 사용조건에 따라 기능이 디폴트로 정의되어 있으나, 제어로직 에디터(Accura Logic Editor)를 사용하여 사용자의 특별한 요구에 대응할 수 있다.

기동모드
과부하 보호(Overload Relay)	Accura 2750P와 같이 보호기능만 수행
직입 기동(Direct Starter)	한방향으로 모터의 기동, 정지 제어
정역 기동(Reversing Starter)	정방향, 역방향 두 방향으로 모터의 기동과 정지 제어
2-스피드 기동(2-speed Starter)	속도제어를 위한 모터의 극수 변경제어
2-스텝 기동(2-step Starter)	모터의 기동전류를 줄이기 위해 기동 중 결선방식 변경
모터유닛 HMI 모듈 Accura 2750D[C]와 연결²
내부전용 프로토콜	포트 1개(DISPLAY)
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat 5e FTP(F/UTP)
통신선 길이	2 m (Accura 2750D[C] 제품과 함께 제공)
온도계측
Accura 2750P[C] 온도 센서	1개
디지털 입출력
디지털입력	Accura 2750P	채널 1개(외부전원입력)
	Accura 2750PC	채널 10개(외부전원입력)
디지털출력	Accura 2750P	Form-A 채널 2개, Form-C 채널 1개
	Accura 2750PC	Form-A 채널 3개, Form-C 채널 1개
전원
정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
동작전압범위	0.8 x Us - 1.1 x Us

1. Accura 2750P[C]-5A 모델에서 외부 CT와 조합하여 사용하는 경우, 3CT 결선(외부 CT 3개 사용)에서는
외부 CT의 오차에 의해 접지전류와 잔류접지전류의 정밀도가 보장되지 않으며 2CT 결선(외부 CT 2개 사용)에서는 접지전류와
잔류접지전류가 계측되지 않는다.
2. 인버터유닛의 경우에는 Accura 2750INV/VOL 모듈을 경유하여 Accura 2750DCI 모듈과 통신을 수행한다.

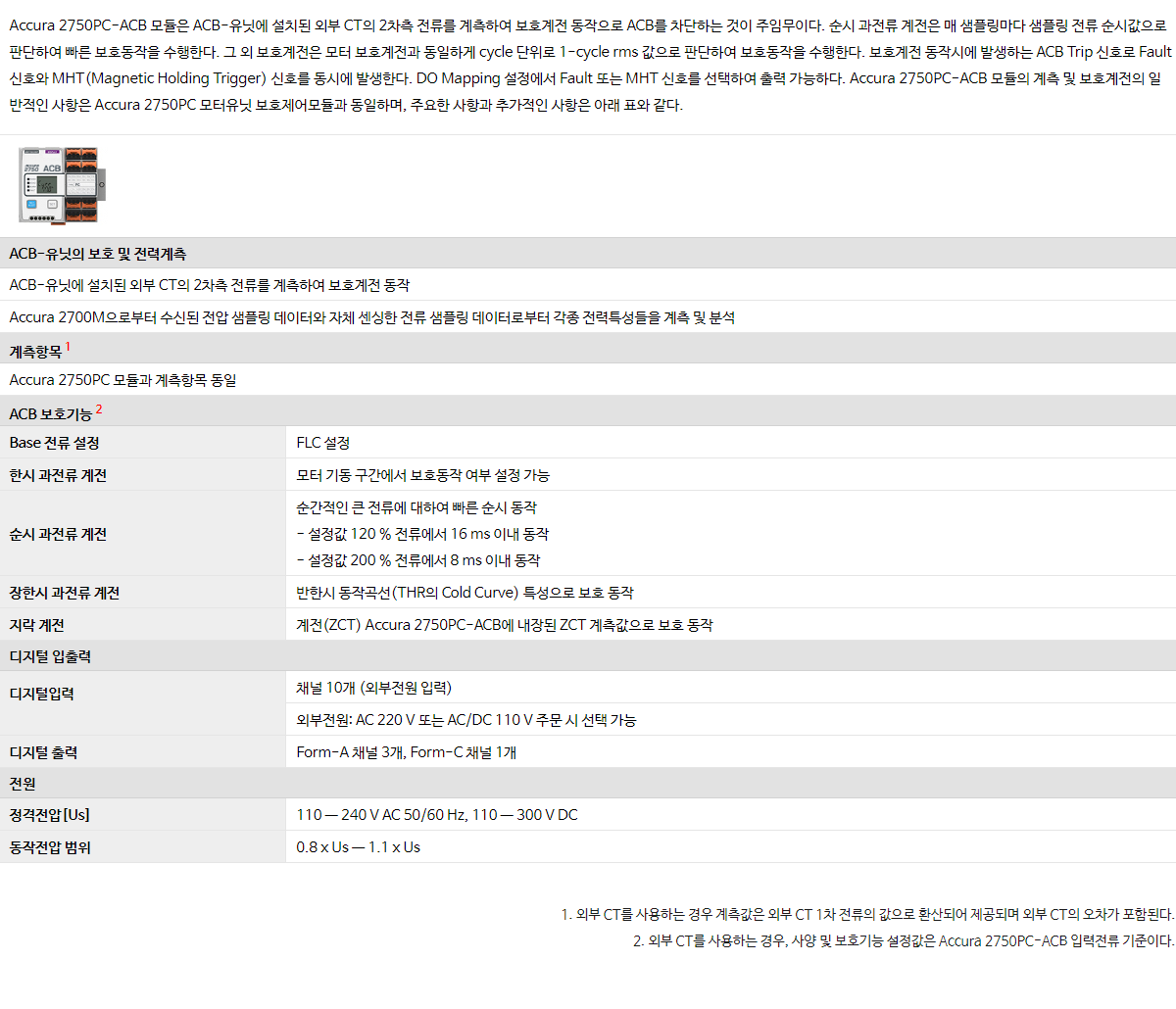

Accura 2750PC-ACB 보호제어모듈

Accura 2750PC-ACB 모듈은 ACB-유닛에 설치된 외부 CT의 2차측 전류를 계측하여 보호계전 동작으로 ACB를 차단하는 것이 주임무이다. 순시 과전류 계전은 매 샘플링마다 샘플링 전류 순시값으로 판단하여 빠른 보호동작을 수행한다. 그 외 보호계전은 모터 보호계전과 동일하게 cycle 단위로 1-cycle rms 값으로 판단하여 보호동작을 수행한다. 보호계전 동작시에 발생하는 ACB Trip 신호로 Fault 신호와 MHT(Magnetic Holding Trigger) 신호를 동시에 발생한다. DO Mapping 설정에서 Fault 또는 MHT 신호를 선택하여 출력 가능하다. Accura 2750PC-ACB 모듈의 계측 및 보호계전의 일반적인 사항은 Accura 2750PC 모터유닛 보호제어모듈과 동일하며, 주요한 사항과 추가적인 사항은 아래 표와 같다.

ACB-유닛의 보호 및 전력계측
ACB-유닛에 설치된 외부 CT의 2차측 전류를 계측하여 보호계전 동작
Accura 2700M으로부터 수신된 전압 샘플링 데이터와 자체 센싱한 전류 샘플링 데이터로부터 각종 전력특성들을 계측 및 분석
계측항목¹
Accura 2750PC 모듈과 계측항목 동일
ACB 보호기능²
Base 전류 설정	FLC 설정
한시 과전류 계전	모터 기동 구간에서 보호동작 여부 설정 가능
순시 과전류 계전	순간적인 큰 전류에 대하여 빠른 순시 동작 - 설정값 120 % 전류에서 16 ms 이내 동작 - 설정값 200 % 전류에서 8 ms 이내 동작
장한시 과전류 계전	반한시 동작곡선(THR의 Cold Curve) 특성으로 보호 동작
지락 계전	계전(ZCT) Accura 2750PC-ACB에 내장된 ZCT 계측값으로 보호 동작
디지털 입출력
디지털입력	채널 10개 (외부전원 입력)
	외부전원: AC 220 V 또는 AC/DC 110 V 주문 시 선택 가능
디지털 출력	Form-A 채널 3개, Form-C 채널 1개
전원
정격전압[Us]	110 — 240 V AC 50/60 Hz, 110 — 300 V DC
동작전압 범위	0.8 x Us — 1.1 x Us

1. 외부 CT를 사용하는 경우 계측값은 외부 CT 1차 전류의 값으로 환산되어 제공되며 외부 CT의 오차가 포함된다.
2. 외부 CT를 사용하는 경우, 사양 및 보호기능 설정값은 Accura 2750PC-ACB 입력전류 기준이다.

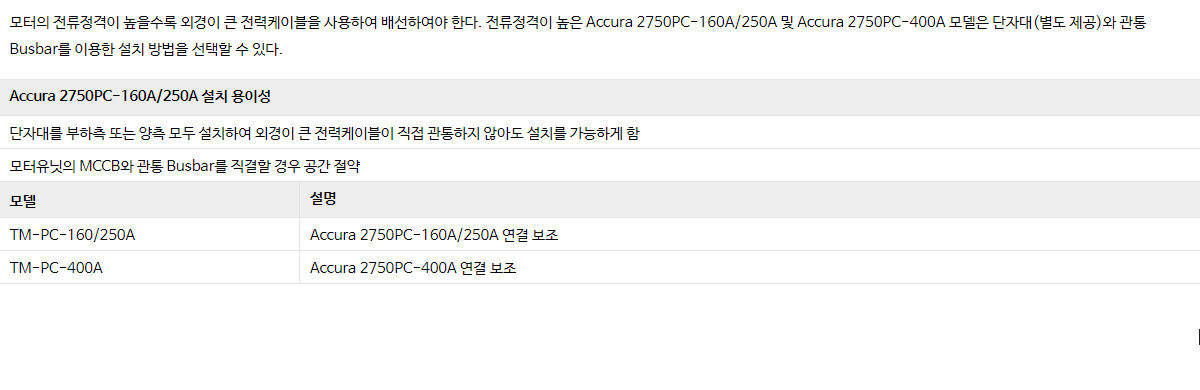

Terminal Block 단자대

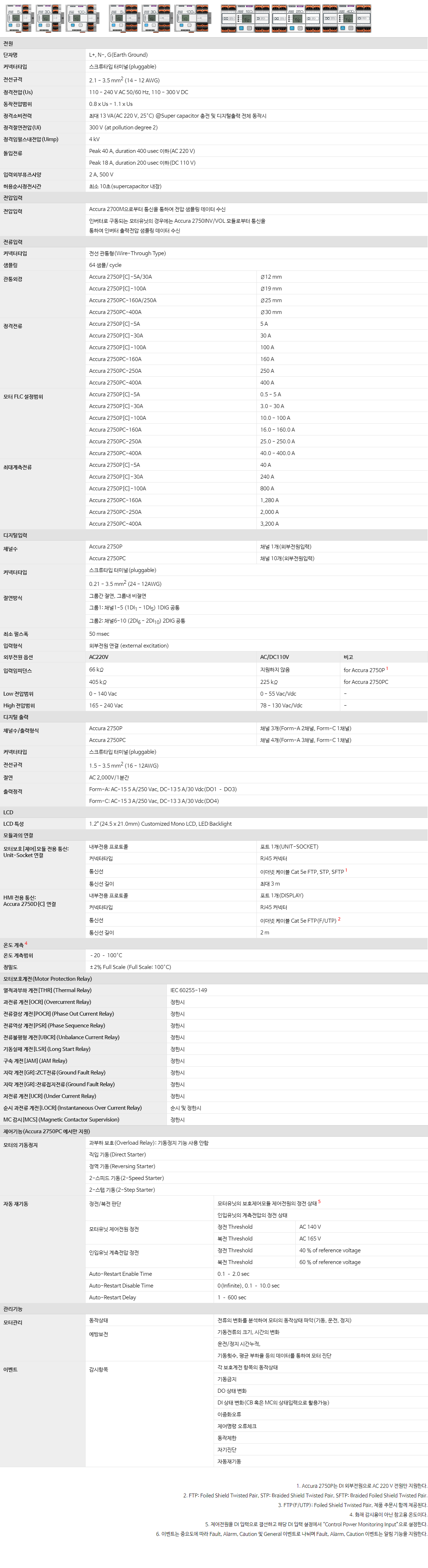

Accura 2750P[C] 모터유닛 보호[제어]모듈

전원
단자명	L+, N-, G(Earth Ground)
커넥터타입	스크류타입 터미널(pluggable)
전선규격	2.1 - 3.5 mm² (14 - 12 AWG)
정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
동작전압범위	0.8 x Us - 1.1 x Us
정격 소비전력	최대 13 VA(AC 220 V, 25°C) @Super capacitor 충전 및 디지털출력 전체 동작시
정격 절연전압(Ui)	300 V (at pollution degree 2)
정격 임펄스내전압(Uimp)	4 kV
돌입전류	Peak 40 A, duration 400 usec 이하(AC 220 V)
	Peak 18 A, duration 200 usec 이하(DC 110 V)
입력외부퓨즈사양	2 A, 500 V
허용순시정전시간	최소 10초(supercapacitor 내장)
전압입력
전압입력	Accura 2700M으로부터 통신을 통하여 전압 샘플링 데이터 수신
	인버터로 구동되는 모터유닛의 경우에는 Accura 2750INV/VOL 모듈로부터 통신을 통하여 인버터 출력전압 샘플링 데이터 수신
전류입력
커넥터타입	전선 관통형(Wire-Through Type)
샘플링	64 샘플/ cycle
관통외경	Accura 2750P[C]-5A/30A	Ø12 mm
	Accura 2750P[C]-100A	Ø19 mm
	Accura 2750PC-160A/250A	Ø25 mm
	Accura 2750PC-400A	Ø30 mm
정격전류	Accura 2750P[C]-5A	5 A
	Accura 2750P[C]-30A	30 A
	Accura 2750P[C]-100A	100 A
	Accura 2750PC-160A	160 A
	Accura 2750PC-250A	250 A
	Accura 2750PC-400A	400 A
모터 FLC 설정범위	Accura 2750P[C]-5A	0.5 - 5 A
	Accura 2750P[C]-30A	3.0 - 30 A
	Accura 2750P[C]-100A	10.0 - 100 A
	Accura 2750PC-160A	16.0 - 160.0 A
	Accura 2750PC-250A	25.0 - 250.0 A
	Accura 2750PC-400A	40.0 - 400.0 A
최대계측전류	Accura 2750P[C]-5A	40 A
	Accura 2750P[C]-30A	240 A
	Accura 2750P[C]-100A	800 A
	Accura 2750PC-160A	1280 A
	Accura 2750PC-250A	2000 A
	Accura 2750PC-400A	3200 A
디지털 입력
채널수	Accura 2750P	채널 1개(외부전원입력)
	Accura 2750PC	채널 10개(외부전원입력)
커넥터타입	스크류타입 터미널(pluggable)
	0.21 - 3.5 mm² (24 - 12AWG)
절연방식	그룹간 절연, 그룹내 비절연
	그룹1: 채널1-5 (1DI₁ - 1DI₅) 1DIG 공통
	그룹2: 채널6-10 (2DI₆ - 2DI₁₀) 2DIG 공통
입력임피던스	Accura 2750P	66 kΩ
	Accura 2750PC	405 kΩ
입력형식	외부전원 연결방식
외부전원 옵션	AC220V	AC/DC110V	비고
입력임피던스	66 kΩ	지원하지 않음	for Accura 2750P¹
	405 kΩ	225 kΩ	for Accura 2750PC
Low 전압범위	0 - 140 Vac	0 - 55 Vac/Vdc	-
High 전압범위	165 - 240 Vac	78 - 130 Vac/Vdc	-
디지털 출력
채널수/출력형식	Accura 2750P	채널 3개(Form-A 2채널, Form-C 1채널)
	Accura 2750PC	채널 4개(Form-A 3채널, Form-C 1채널)
커넥터타입	스크류타입 터미널(pluggable)
전선규격	1.5 - 3.5 mm² (16 - 12AWG)
절연	AC 2,000V/1분간
출력정격	Form-A: AC-15 5 A/250 Vac, DC-13 5 A/30 Vdc(DO1 – DO3)
	Form-C: AC-15 3 A/250 Vac, DC-13 3 A/30 Vdc(DO4)
LCD
LCD 특성	1.2”(24.5 x 21.0mm) Customized Mono LCD, LED Backlight
모듈과의 연결
모터보호[제어]모듈 전용 통신: Unit-Socket 연결	내부전용 프로토콜	포트 1개(UNIT-SOCKET)
	커넥터타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP¹
	통신선 길이	최대 3 m
HMI 전용 통신: Accura 2750D[C] 연결	내부전용 프로토콜	포트 1개(DISPLAY)
	커넥터타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP(F/UTP)²
	통신선 길이	2 m
온도 계측⁴
온도 계측범위	–20 – 100°C
정밀도	±2% Full Scale (Full Scale: 100°C)

모터보호계전(Motor Protection Relay)
열적과부하 계전[THR](Thermal Relay)	IEC 60255-149
과전류 계전[OCR](Overcurrent Relay)	정한시
전류결상 계전[POCR](Phase Out Current Relay)	정한시
전류역상 계전[PSR](Phase Sequence Relay)	정한시
전류불평형 계전[UBCR](Unbalance Current Relay)	정한시
기동실패 계전[LSR](Long Start Relay)	정한시
구속 계전[JAM](JAM Relay)	정한시
지락 계전[GR]:ZCT전류(Ground Fault Relay)	정한시
지락 계전[GR]:잔류접지전류(Ground Fault Relay)	정한시
저전류 계전[UCR](Under Current Relay)	정한시
순시 과전류 계전[I.OCR](Instantaneous Over Current Relay)	순시 및 정한시
MC 감시[MCS](Magnetic Contactor Supervision)	정한시

제어기능(Accura 2750PC 에서만 지원)
모터의 기동정지	과부하 보호(Overload Relay): 기동정지 기능 사용 안함
	직입 기동(Direct Starter)
	정역 기동(Reversing Starter)
	2-스피드 기동(2-Speed Starter)
	2-스텝 기동(2-Step Starter)
자동 재기동	정전/복전 판단	모터유닛의 보호제어모듈 제어전원의 정전 상태⁵
		인입유닛의 계측전압의 정전 상태
	모터유닛 제어전원 정전	정전 Threshold	AC 140 V
		복전 Threshold	AC 165 V
	인입유닛 계측전압 정전	정전 Threshold	40 % of reference voltage
		복전 Threshold	60 % of reference voltage
	Auto-Restart Enable Time	0.1 – 2.0 sec
	Auto-Restart Disable Time	0(Infinite), 0.1 – 10.0 sec
	Auto-Restart Delay	1 – 600 sec
관리기능
모터관리	동작상태	전류의 변화를 분석하여 모터의 동작상태 파악(기동, 운전, 정지)
	예방보전	기동전류의 크기, 시간의 변화
		운전/정지 시간누적,
		기동횟수, 평균 부하율 등의 데이터를 통하여 모터 진단
이벤트	감시항목	각 보호계전 항목의 동작상태
		기동금지
		DO 상태 변화
		DI 상태 변화(CB 혹은 MC의 상태입력으로 활용가능)
		이중화오류
		제어명령 오류체크
		동작제한
		자기진단
		자동재기동

1. Accura 2750P는 DI 외부전원으로 AC 220 V 전원만 지원한다.
2. FTP: Foiled Shield Twisted Pair, STP: Braided Shield Twisted Pair, SFTP: Braided Foiled Shield Twisted Pair.
3. FTP(F/UTP): Foiled Shield Twisted Pair, 제품 주문시 함께 제공된다.
4. 화재 감시용이 아닌 참고용 온도이다.
5. 제어전원을 DI 입력으로 결선하고 해당 DI 입력 설정에서 “Control Power Monitoring Input”으로 설정한다.
6. 이벤트는 중요도에 따라 Fault, Alarm, Caution 및 General 이벤트로 나뉘며 Fault, Alarm, Caution 이벤트는 알림 기능을 지원한다.

Accura 2750PC-ACB ACB-유닛 보호제어모듈

전원	Accura 2750PC와 동일한 사양
정격전압(Us)	110 — 240 V AC 50/60 Hz, 110 — 300 V DC
전류입력	관통외경	정격전류	모터 FLC 설정범위	최대 계측전류
제원	Ø12 mm	5 A	0.50 — 5 A	240 A
디지털 입력	Accura 2750PC와 동일한 사양
채널 개수	10 채널 (외부전원 입력)
입력형식	외부전원 연결 (external excitation)
외부전원	AC220V		AC/DC110V
입력 임피던스	405 kΩ		225 kΩ
Low 전압범위	0 — 140 Vac		0 — 55 Vac/Vdc
High 전압범위	165 — 240 Vac		78 — 130 Vac/Vdc
디지털 출력	Accura 2750PC와 동일한 사양
채널 개수/출력형식	4 채널 (Form-A 3채널, Form-C 1채널)
출력정격¹	Form–A: AC–15 5A/250Vac, DC–13 5A/30Vdc (DO1 – DO3)
	Form–C: AC–15 3A/250Vac, DC–13 3A/30Vdc (DO4)
계측사양²	Accura 2750PC와 동일한 사양
전류	정밀도		IEC 61557-12 Class 0.5
	계측범위 (정밀도 보장)		0.6 A — 30 A
	최소 계측/최대 계측		0.30 A / 240 A
	CT 1차 전류 범위		1.0 — 9,999.9 A (디폴트 5.0 A)
	CT 2차 전류 범위		1.0 — 5.0 A (디폴트 5.0 A)
ACB 보호계전 (ACB Protection Relay)³
ACB Trip 신호⁴	Fault 신호		래치 타입의 신호, Fault 리셋에 의한 Clear
	MHT 신호		12 ms 펄스폭의 펄스 신호
한시 과전류 계전(OCR) Over Current Relay	Trip 특성		Alarm 검출 시 정한시
			Fault 검출 시 반한시 및 정한시
	동작조건		모터 기동 및 운전 중(기동구간 선택가능)
	입력		각 상 RMS 전류
	Fault Threshold		90 — 1000 % FLC
	Fault Curve Type		정한시 / IEC Curve A / IEC Curve B /IEC Curve C /LTI
	Fault Time Delay		0.05 — 99.99 sec
	Fault TMS		0.05 — 10.00
	Alarm Threshold		90 — 1000 % FLC
	Alarm Time Delay		0.05 — 99.99 sec
	Startup Blocking		Disable/Enable
	정밀도		동작치: ±5 % 동작시간: ±5 % 또는 ±35 ms 중 큰 값
순시 과전류(I.OCR) Instantaneous Over Current Relay	Trip 특성		순시
	동작조건		모터 기동 및 운전 중
	입력		각 상 RMS 전류
	Fault Threshold⁵		200 — 1600 % FLC
	정밀도		동작치: ±5 %
			동작시간: 설정값 120 % 전류에서 16 ms 이내 동작 설정값 200 % 전류에서 8 ms 이내 동작
한시 과전류 계전(OCR) Over Current Relay	Trip 특성		반한시
	동작조건		모터 기동 및 운전 중
	입력		각 상 RMS 전류
	Fault Threshold		80 — 110 % FLC
	Fault Time Delay		0.5 — 30.0 sec
	정밀도		동작시간: ±5 % 또는 ±35 ms 중 큰 값

1. ACB trip 용 Shunt coil의 정격 및 특성을 확인하여 직접 제어할지 또는 추가적인 relay를 통해 제어할지 검토해야 한다.
2. 계측값은 외부 CT 1차측 값으로 환산되어 표시되며, 설정값은 장치의 입력전류 기준으로 입력한다.
3. ACB 보호계전 설정값은 장치의 입력전류 기준으로 입력한다.
4. Accura 2750PC-ACB 모듈의 모든 보호계전은 ACB Trip 신호로 Fault 신호와 MHT(Magnetic Holding Trigger) 신호를 동시에 발생한다.
DO Mapping 설정에서 Fault 또는 MHT 신호를 선택하여 출력 가능하다.
5. 레벨 설정은 rms 기준으로 설정되며, 순시값으로 판단하기 때문에 내부적으로 √2 를 곱하여 참조된다.

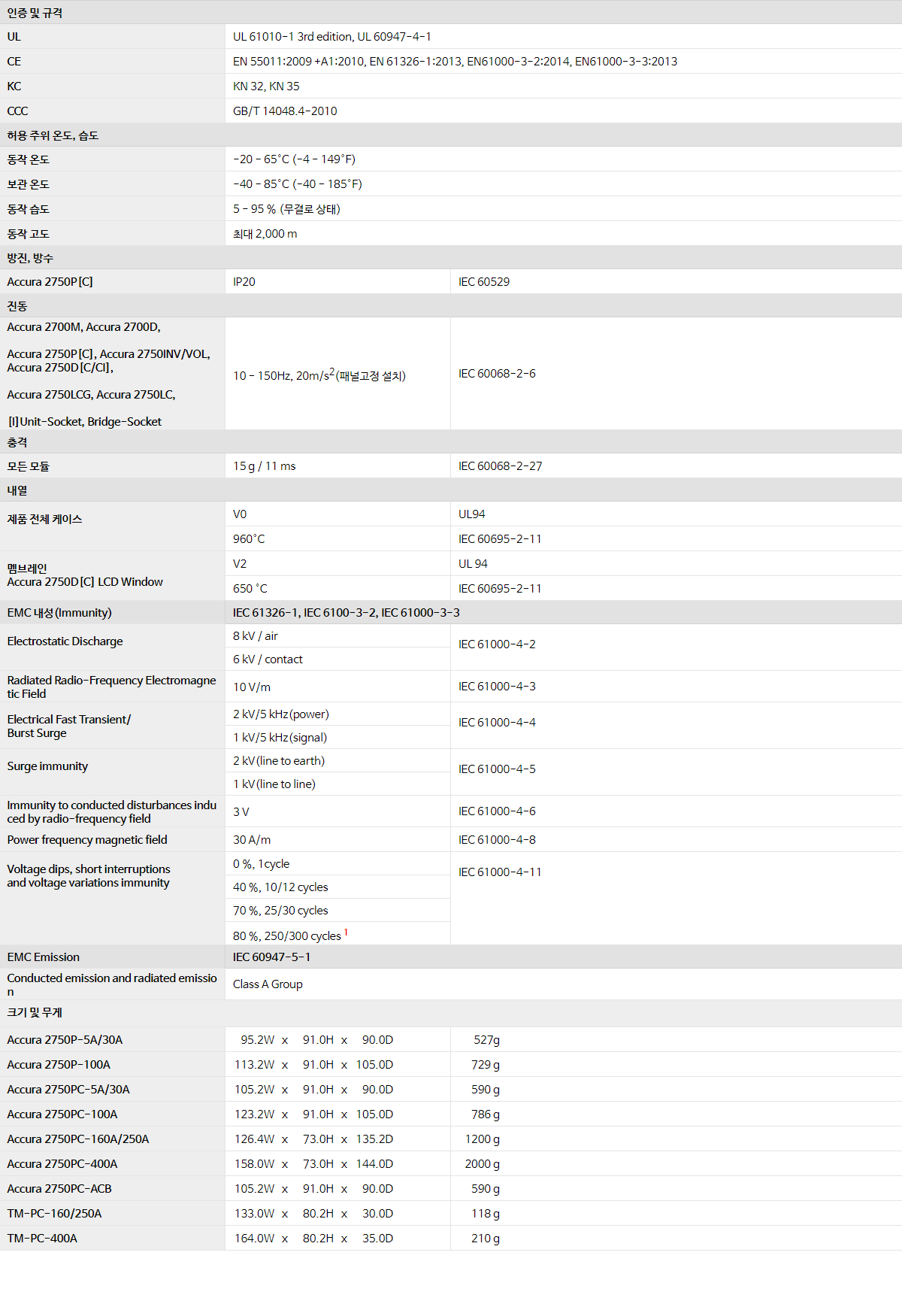

공통 및 일반사양

인증 및 규격
UL	UL 61010-1 3rd edition, UL 60947-4-1
CE	EN 55011:2009 +A1:2010, EN 61326-1:2013, EN61000-3-2:2014, EN61000-3-3:2013
KC	KN 32, KN 35
CCC	GB/T 14048.4-2010
허용 주위 온도, 습도
동작 온도	-20 - 65°C (-4 - 149°F)
보관 온도	-40 - 85°C (-40 - 185°F)
동작 습도	5 - 95 % (무결로 상태)
동작 고도	최대 2,000 m
방진, 방수
Accura 2750P[C]	IP20	IEC 60529
진동
Accura 2700M, Accura 2700D, Accura 2750P[C], Accura 2750INV/VOL, Accura 2750D[C/CI], Accura 2750LCG, Accura 2750LC, [I]Unit-Socket, Bridge-Socket	10 - 150Hz, 20m/s²(패널고정 설치)	IEC 60068-2-6
충격
모든 모듈	15 g / 11 ms	IEC 60068-2-27
내열
제품 전체 케이스	V0	UL94
	960°C	IEC 60695-2-11
멤브레인 Accura 2750D[C] LCD Window	V2	UL 94
	650 °C	IEC 60695-2-11
EMC 내성(Immunity)	IEC 61326-1, IEC 6100-3-2, IEC 61000-3-3
Electrostatic Discharge	8 kV / air	IEC 61000-4-2
	6 kV / contact
Radiated Radio-Frequency Electromagnetic Field	10 V/m	IEC 61000-4-3
Electrical Fast Transient/ Burst Surge	2 kV/5 kHz(power)	IEC 61000-4-4
	1 kV/5 kHz(signal)
Surge immunity	2 kV(line to earth)	IEC 61000-4-5
	1 kV(line to line)
Immunity to conducted disturbances induced by radio-frequency field	3 V	IEC 61000-4-6
Power frequency magnetic field	30 A/m	IEC 61000-4-8
Voltage dips, short interruptions and voltage variations immunity	0 %, 1cycle	IEC 61000-4-11
	40 %, 10/12 cycles
	70 %, 25/30 cycles
	80 %, 250/300 cycles¹
EMC Emission	IEC 60947-5-1
Conducted emission and radiated emission	Class A Group
크기 및 무게
Accura 2750P-5A/30A	95.2W x 91.0H x 90.0D	527g
Accura 2750P-100A	113.2W x 91.0H x 105.0D	729 g
Accura 2750PC-5A/30A	105.2W x 91.0H x 90.0D	590 g
Accura 2750PC-100A	123.2W x 91.0H x 105.0D	786 g
Accura 2750PC-160A/250A	126.4W x 73.0H x 135.2D	1200 g
Accura 2750PC-400A	158.0W x 73.0H x 144.0D	2000 g
Accura 2750PC-ACB	105.2W x 91.0H x 90.0D	590 g
TM-PC-160/250A	133.0W x 80.2H x 30.0D	118 g
TM-PC-400A	164.0W x 80.2H x 35.0D	210 g

모터의 전류정격이 높을수록 외경이 큰 전력케이블을 사용하여 배선하여야 한다. 전류정격이 높은 Accura 2750PC-160A/250A 및 Accura 2750PC-400A 모델은 단자대[별도 제공]와 관통 Busbar를 이용한 설치 방법을 선택할 수 있다.
Accura 2750PC-160A/250A 설치 용이성
단자대를 부하측 또는 양측 모두 설치하여 외경이 큰 전력케이블이 직접 관통하지 않아도 설치를 가능하게 함
모터유닛의 MCCB와 관통 Busbar를 직결할 경우 공간 절약
모델	설명
TM-PC-160/250A	Accura 2750PC-160A/250A 연결 보조
TM-PC-400A	Accura 2750PC-400A 연결 보조

제품문의 010 4555 3806
