Accura 2750LCG LOP 제어 게이트웨이 모듈

LOP Controller Gateway

Accura 2750 LCG Gateway 모듈은 MCC의 Accura 2700M과
다수의 Accura 2750LC/LCI 사이에서 양방향 데이터 통신 기능을 수행합니다.

Accura 2750LCG

LOP Controller Gateway

Accura 2750 LCG Gateway 모듈은 MCC의 Accura 2700M과 다수의 Accura 2750LC/LCI 사이에서 양방향 데이터 통신 기능을 수행합니다.

요약

특징

사양

퀵가이드

자주하는질문

자료다운로드

요약
특징
사양
퀵가이드
자주하는질문
자료다운로드

요약

모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임

IEC 61557-12 Class 0.5 수준의 정밀계측

접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단

목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공

MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화

유지보수의 용이성 제공

장치이중화를 지원하는 HMI 디스플레이

컬러 터치 TFT LCD를 가진 인입유닛 통합모듈 HMI 디스플레이를 통하여 뛰어난 현장 분석 기능을 제공

통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP 컨트롤러와 게이트웨이

장치간 통신신뢰성을 높인 통신이중화 지원

높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원

통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공

제어 유연성을 제공하는 제어로직 에디터(Accura Logic Editor) 제공

Accura 2700M과 Accura 2750LC간의 데이터 중계기능

장치 이중화 지원

-	Active-Standby Operation

Accura 2750LC 관리기능

Accura 2750LC 전원공급

카탈로그 다운로드

AccuraSM 프로그램 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

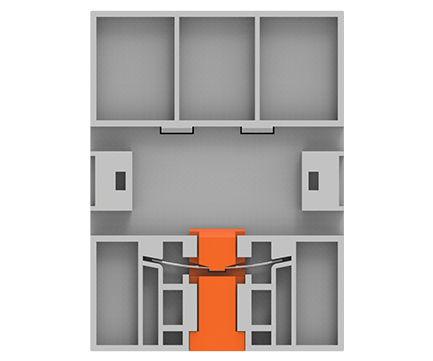

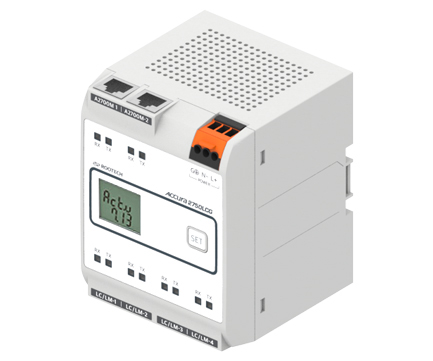

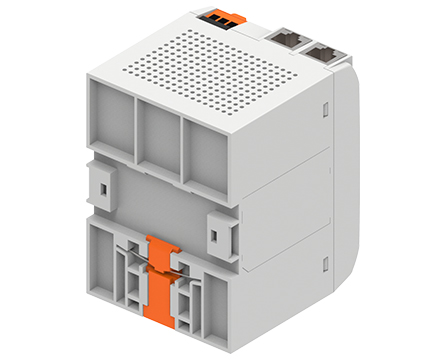

Accura 2750LCG LOP컨트롤러[Accura 2750LC] 게이트웨이

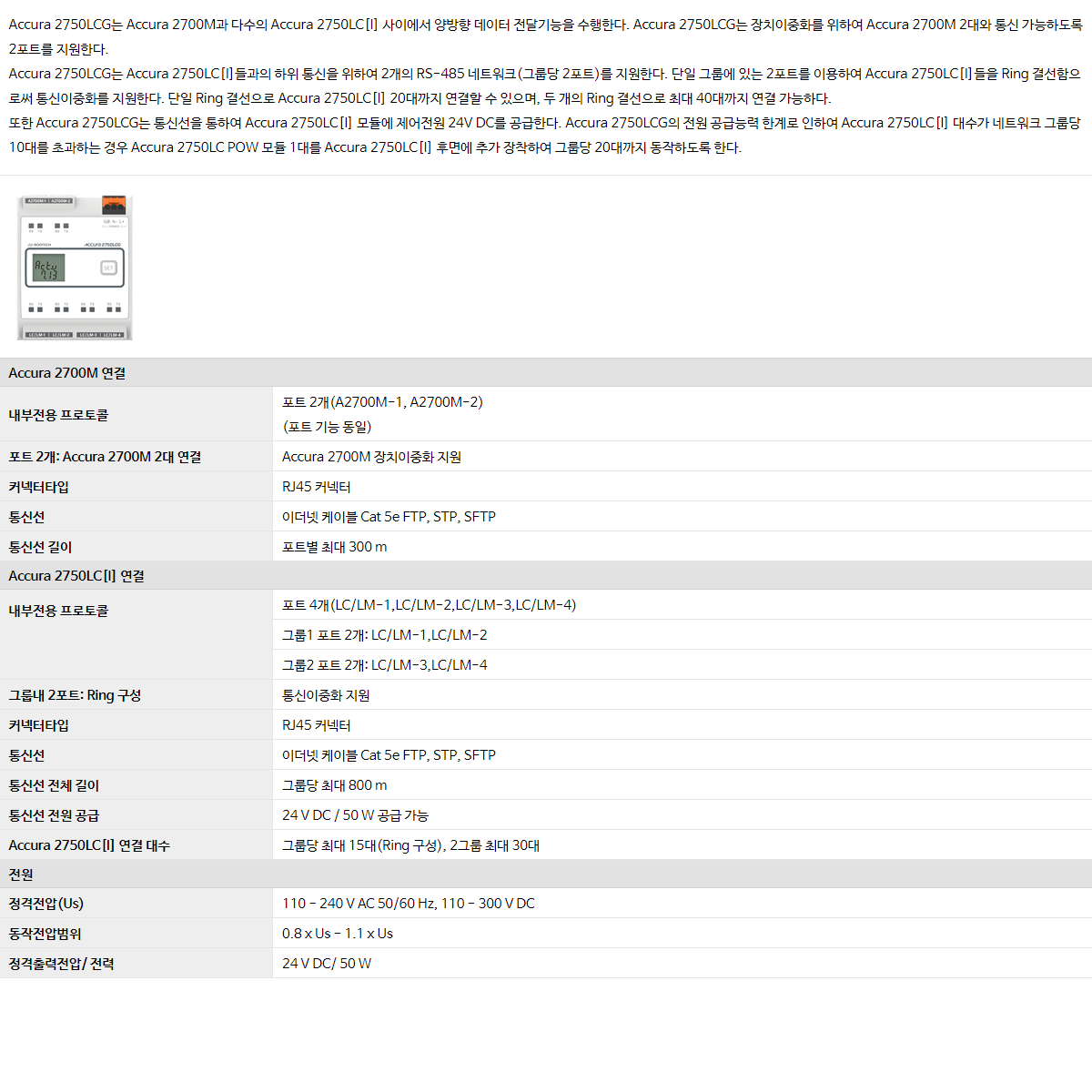

Accura 2750LCG는 Accura 2700M과 다수의 Accura 2750LC[I] 사이에서 양방향 데이터 전달기능을 수행한다. Accura 2750LCG는 장치이중화를 위하여 Accura 2700M 2대와 통신 가능하도록 2포트를 지원한다. Accura 2750LCG는 Accura 2750LC[I]들과의 하위 통신을 위하여 2개의 네트워크(그룹당 2포트)를 지원한다. 단일 그룹에 있는 2포트를 이용하여 Accura 2750LC[I]들을 링 결선함으로써 통신이중화를 지원한다. 단일 링 결선으로 Accura 2750LC[I] 20대까지 연결할 수 있으며, 두 개의 링 결선으로 최대 40대까지 연결 가능하다. 또한 Accura 2750LCG는 통신선을 통하여 Accura 2750LC[I] 제어전원 24V DC를 공급한다. Accura 2750LCG의 전원 공급능력 한계로 인하여 Accura 2750LC[I] 대수가 네트워크 그룹당 10대를 초과하는 경우 Accura 2750LC POW 모듈 1대를 Accura 2750LC[I] 후면에 추가 장착하여 그룹당 20대까지 동작하도록 한다.

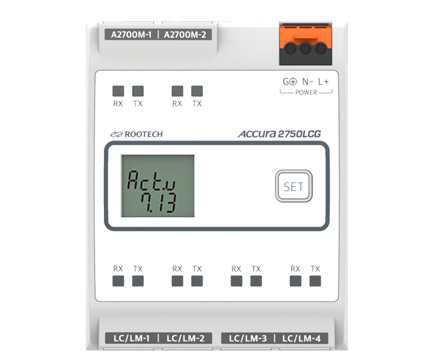

Accura 2700M 연결
내부전용 프로토콜	포트 2개(A2700M-1, A2700M-2) (포트 기능 동일)
포트 2개: Accura 2700M 2대 연결	Accura 2700M 장치이중화 지원
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP
통신선 길이	포트별 최대 300 m
Accura 2750LC[I] 연결
내부전용 프로토콜	포트 4개(LC/LM-1,LC/LM-2,LC/LM-3,LC/LM-4: 그룹 내 포트 기능 동일)
	그룹1 포트 2개: LC/LM-1,LC/LM-2
	그룹2 포트 2개: LC/LM-3,LC/LM-4
그룹내 포트 2개: Ring 구성	통신이중화 지원
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP
통신선 전체 길이	그룹당 최대 800 m
통신선 전원 공급	24 V DC / 50 W 공급 가능
Accura 2750LC[I] 연결 대수	그룹당 최대 15대(Ring 구성), 2그룹 최대 30대
전원
정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
동작전압범위	0.8 x Us - 1.1 x Us
정격 출력전압/ 전력	24 V DC/ 50 W

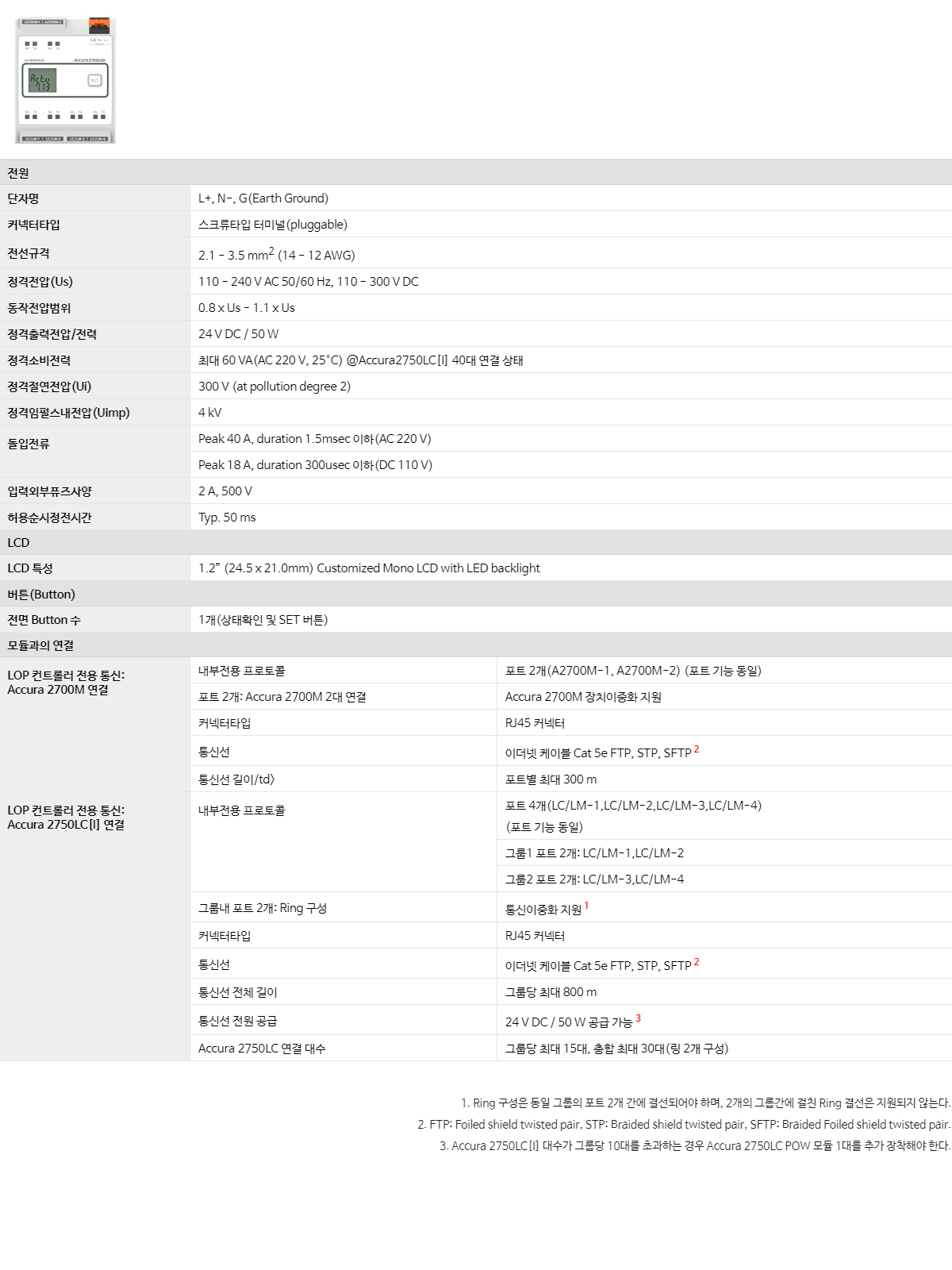

Accura 2750LCG LOP 컨트롤러용 게이트웨이

전원
단자명	L+, N-, G(Earth Ground)
커넥터타입	스크류타입 터미널(pluggable)
전선규격	2.1 - 3.5 mm² (14 - 12 AWG)
정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
동작전압범위	0.8 x Us - 1.1 x Us
정격 출력전압/전력	24 V DC / 50 W
정격 소비전력	최대 60 VA(AC 220 V, 25°C) @Accura2750LC[I] 30대 연결 상태
정격 절연전압(Ui)	300 V (at pollution degree 2)
정격 임펄스내전압(Uimp)	4 kV
돌입전류	Peak 40 A, duration 1.5msec 이하(AC 220 V)
	Peak 18 A, duration 300usec 이하(DC 110 V)
입력외부퓨즈사양	2 A, 500 V
허용순시정전시간	Typ. 50 ms
LCD
LCD 특성	1.2” (24.5 x 21.0mm) Customized Mono LCD with LED backlight
버튼(Button)
전면 Button 수	1개(상태확인 및 SET 버튼)
모듈과의 연결
LOP 컨트롤러 전용 통신: Accura 2700M 연결	내부전용 프로토콜	포트 2개(A2700M-1, A2700M-2) (포트 기능 동일)
	2포트: Accura 2700M 2대 연결	Accura 2700M 장치이중화 지원
	커넥터타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP²
	통신선 길이/td>	포트별 최대 300 m
LOP 컨트롤러 전용 통신: Accura 2750LC[I] 연결	내부전용 프로토콜	포트 4개(LC/LM-1,LC/LM-2,LC/LM-3,LC/LM-4) (포트 기능 동일)
		그룹1 포트 2개: LC/LM-1,LC/LM-2
		그룹2 포트 2개: LC/LM-3,LC/LM-4
	그룹내 포트 2개: Ring 구성	통신이중화 지원¹
	커넥터타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP²
	통신선 전체 길이	그룹당 최대 800 m
	통신선 전원 공급	24 V DC / 50 W 공급 가능³
	Accura 2750LC 연결 대수	그룹당 최대 15대, 총합 최대 30대(링 2개 구성)

1. Ring 구성은 동일 그룹의 포트 2개 간에 결선되어야 하며, 2개의 그룹간에 걸친 Ring 결선은 지원되지 않는다.
2. FTP: Foiled shield twisted pair, STP: Braided shield twisted pair, SFTP: Braided Foiled shield twisted pair.
3. Accura 2750LC[I] 대수가 그룹당 10대를 초과하는 경우 Accura 2750LC POW 모듈 1대를 추가 장착해야 한다.

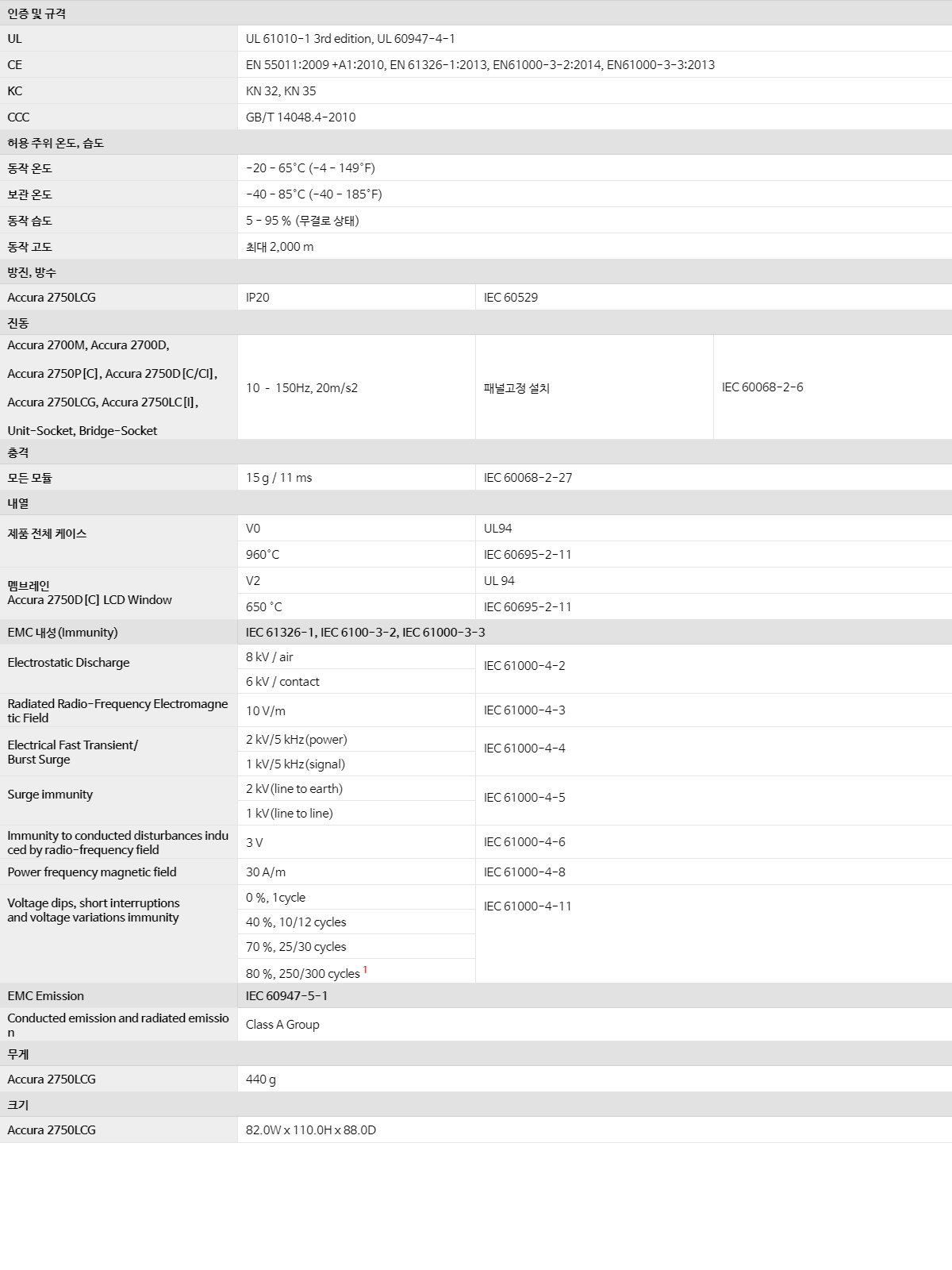

공통 및 일반사양

인증 및 규격
UL	UL 61010-1 3rd edition, UL 60947-4-1
CE	EN 55011:2009 +A1:2010, EN 61326-1:2013, EN61000-3-2:2014, EN61000-3-3:2013
KC	KN 32, KN 35
CCC	GB/T 14048.4-2010
허용 주위 온도, 습도
동작 온도	-20 - 65°C (-4 - 149°F)
보관 온도	-40 - 85°C (-40 - 185°F)
동작 습도	5 - 95 % (무결로 상태)
동작 고도	최대 2,000 m
방진, 방수
Accura 2750LCG	IP20	IEC 60529
진동
Accura 2700M, Accura 2700D, Accura 2750P[C], Accura 2750D[C/CI], Accura 2750LCG, Accura 2750LC[I], Unit-Socket, Bridge-Socket	10 – 150Hz, 20m/s2	패널고정 설치	IEC 60068-2-6
충격
모든 모듈	15 g / 11 ms	IEC 60068-2-27
내열
제품 전체 케이스	V0	UL94
	960°C	IEC 60695-2-11
멤브레인 Accura 2750D[C] LCD Window	V2	UL 94
	650 °C	IEC 60695-2-11
EMC 내성(Immunity)	IEC 61326-1, IEC 6100-3-2, IEC 61000-3-3
Electrostatic Discharge	8 kV / air	IEC 61000-4-2
	6 kV / contact
Radiated Radio-Frequency Electromagnetic Field	10 V/m	IEC 61000-4-3
Electrical Fast Transient/ Burst Surge	2 kV/5 kHz(power)	IEC 61000-4-4
	1 kV/5 kHz(signal)
Surge immunity	2 kV(line to earth)	IEC 61000-4-5
	1 kV(line to line)
Immunity to conducted disturbances induced by radio-frequency field	3 V	IEC 61000-4-6
Power frequency magnetic field	30 A/m	IEC 61000-4-8
Voltage dips, short interruptions and voltage variations immunity	0 %, 1cycle	IEC 61000-4-11
	40 %, 10/12 cycles
	70 %, 25/30 cycles
	80 %, 250/300 cycles¹
EMC Emission	IEC 60947-5-1
Conducted emission and radiated emission	Class A Group
무게
Accura 2750LCG	440 g
크기
Accura 2750LCG	82.0W x 110.0H x 88.0D
