RTP 300T [단종]

High Accuracy Digital Integrated Protection Relay for Transformer

RTP 300T [단종]

High Accuracy Digital Integrated Protection Relay for Transformer

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

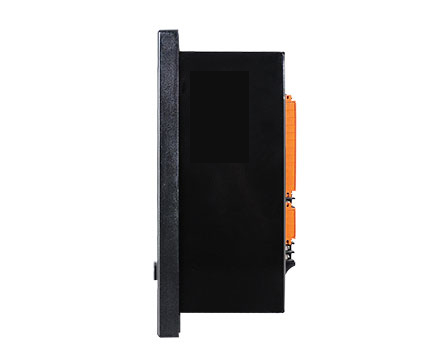

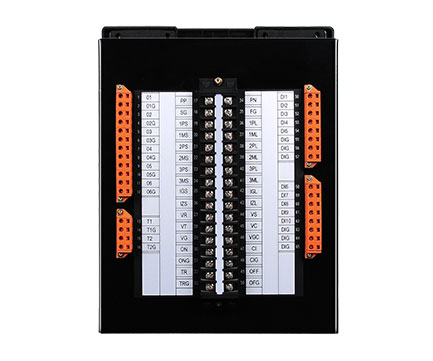

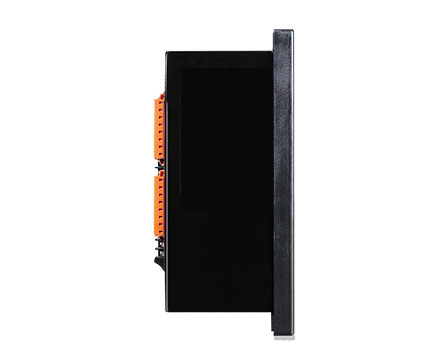

RTP 300T는 Compact Size High Accuracy Digital Integrated Protection Relay로 변압기에 대한 보호계전과 고정밀 계측을 제공하는 디지털 복합 보호 계전기이다.

32bit, 1600MIPS, 1200FLOPS 고속 DSP를 탑재하여 보호계전을 위한 Full Scale 1.0%급 기본파성분 검출을 수행한다.

매 주기당 128포인트 샘플링하여, 실시간 파형을 LCD 칭을 통해 보여주며 DC Offset 및 고조파성분에 의한 영향을 없애기 위하여 Oversampling 된 주기당 32 포인트 값에 의한 기본파 성분을 추출한다.32포인트 값들은 Fault 상황에서의 파형 Capture Data로 사용되어 고장 분석이 용이하게 한다.

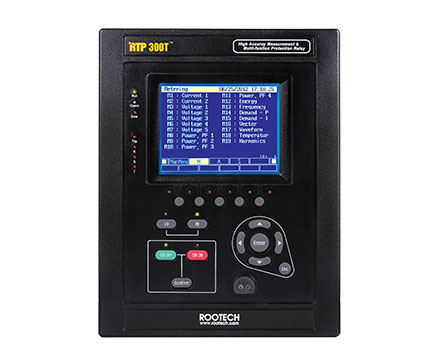

면에 장착된 대형 Graphic LCD와 Key Navigation System 은 전력관련 데이터 모니터링과 기능설정을 매우 편리하게 한다. 또한 세계최고 수준의 공간 절약형 외형규격 [240 x 310 x 148mm]을 제공하여 작은공간취부가 용이하다.

사용자와 원격/수동 설정 및 계측데이터 공유를 위하여 RS485통신을 지원한다.

변압기보호

전압, 전류

디지털입력[CB 상태 1채널+ 10채널]

디지털출력[CB ON, CB OFF, TRIP]

아날로그입력[2채널]

디지털출력[6 채널]

RS-485 1 포트

카탈로그 다운로드

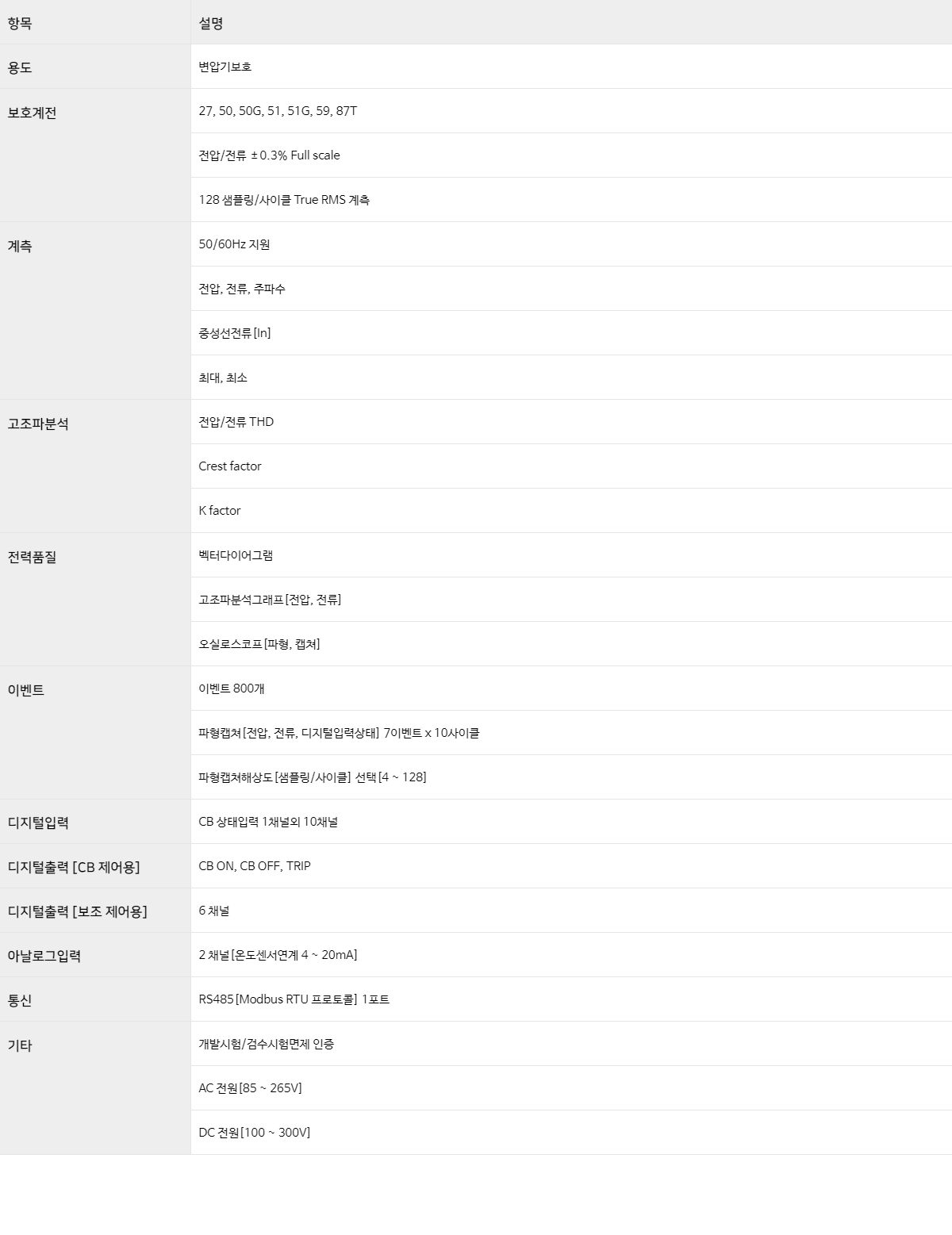

항목	설명
용도	변압기보호
보호계전	27, 50, 50G, 51, 51G, 59, 87T
	전압/전류 ±0.3% Full scale
	128 샘플링/사이클 True RMS 계측
계측	50/60Hz 지원
	전압, 전류, 주파수
	중성선전류[In]
	최대, 최소
고조파분석	전압/전류 THD
	Crest factor
	K factor
전력품질	벡터다이어그램
	고조파분석그래프[전압, 전류]
	오실로스코프[파형, 캡쳐]
이벤트	이벤트 800개
	파형캡쳐[전압, 전류, 디지털입력상태] 7이벤트 x 10사이클
	파형캡쳐해상도[샘플링/사이클] 선택[4 ~ 128]
디지털입력	CB 상태입력 1채널외 10채널
디지털출력 [CB 제어용]	CB ON, CB OFF, TRIP
디지털출력 [보조 제어용]	6 채널
아날로그입력	2 채널[온도센서연계 4 ~ 20mA]
통신	RS485[Modbus RTU 프로토콜] 1포트
기타	개발시험/검수시험면제 인증
	AC 전원[85 ~ 265V]
	DC 전원[100 ~ 300V]

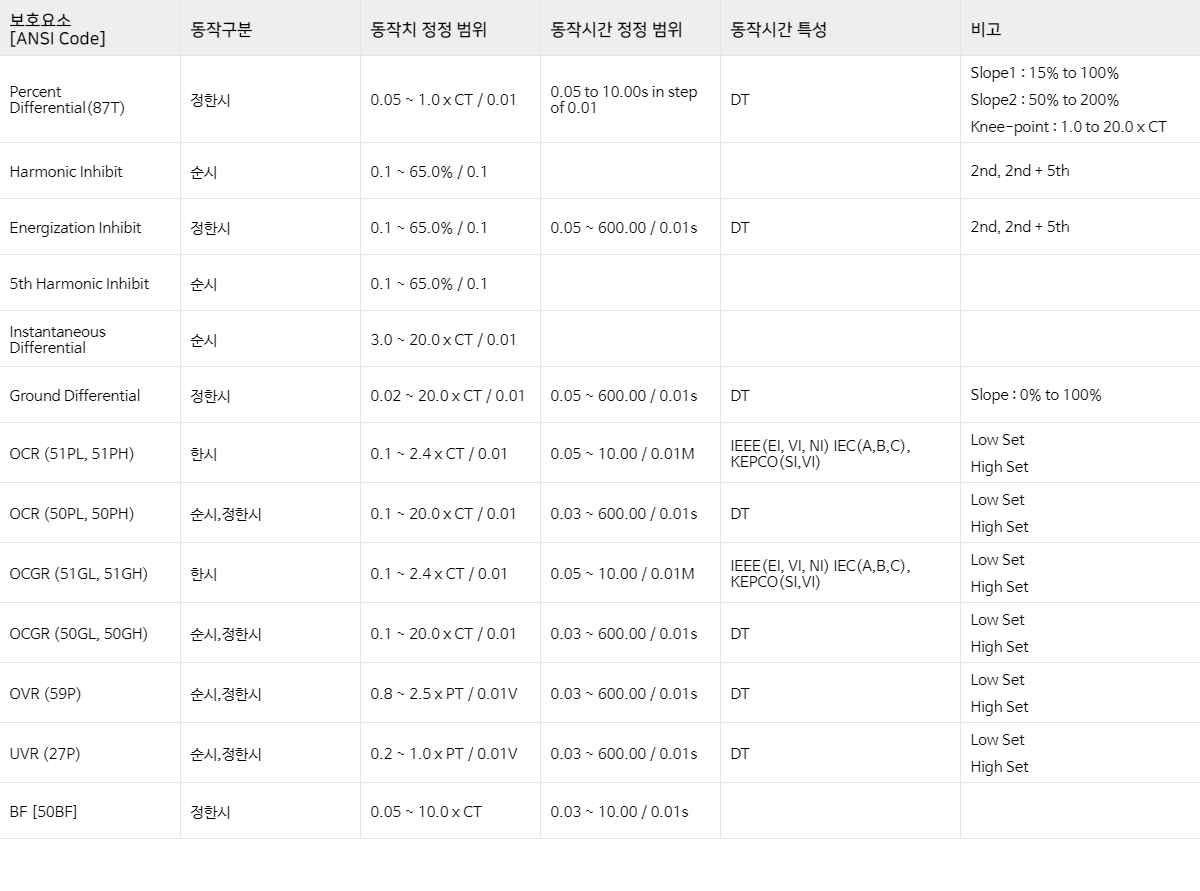

보호요소 [ANSI Code]	동작구분	동작치 정정 범위	동작시간 정정 범위	동작시간 특성	비고
Percent Differential(87T)	정한시	0.05 ~ 1.0 x CT / 0.01	0.05 to 10.00s in step of 0.01	DT	Slope1 : 15% to 100% Slope2 : 50% to 200% Knee-point : 1.0 to 20.0 x CT
Harmonic Inhibit	순시	0.1 ~ 65.0% / 0.1			2nd, 2nd + 5th
Energization Inhibit	정한시	0.1 ~ 65.0% / 0.1	0.05 ~ 600.00 / 0.01s	DT	2nd, 2nd + 5th
5th Harmonic Inhibit	순시	0.1 ~ 65.0% / 0.1
Instantaneous Differential	순시	3.0 ~ 20.0 x CT / 0.01
Ground Differential	정한시	0.02 ~ 20.0 x CT / 0.01	0.05 ~ 600.00 / 0.01s	DT	Slope : 0% to 100%
OCR (51PL, 51PH)	한시	0.1 ~ 2.4 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEEE(EI, VI, NI) IEC(A,B,C), KEPCO(SI,VI)	Low Set High Set
OCR (50PL, 50PH)	순시,정한시	0.1 ~ 20.0 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT	Low Set High Set
OCGR (51GL, 51GH)	한시	0.1 ~ 2.4 x CT / 0.01	0.05 ~ 10.00 / 0.01M	IEEE(EI, VI, NI) IEC(A,B,C), KEPCO(SI,VI)	Low Set High Set
OCGR (50GL, 50GH)	순시,정한시	0.1 ~ 20.0 x CT / 0.01	0.03 ~ 600.00 / 0.01s	DT	Low Set High Set
OVR (59P)	순시,정한시	0.8 ~ 2.5 x PT / 0.01V	0.03 ~ 600.00 / 0.01s	DT	Low Set High Set
UVR (27P)	순시,정한시	0.2 ~ 1.0 x PT / 0.01V	0.03 ~ 600.00 / 0.01s	DT	Low Set High Set
BF [50BF]	정한시	0.05 ~ 10.0 x CT	0.03 ~ 10.00 / 0.01s
