High Accuracy Digital Power Meter

RTM 050[단종]
High Accuracy Digital Power Meter

요약
특징
사양
자주하는질문
자료다운로드
요약

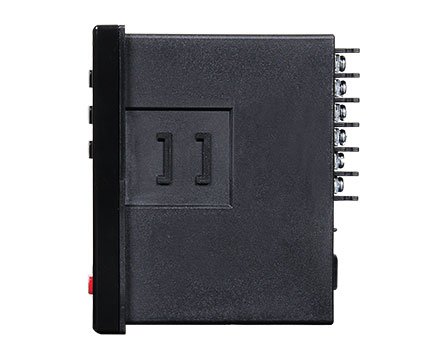

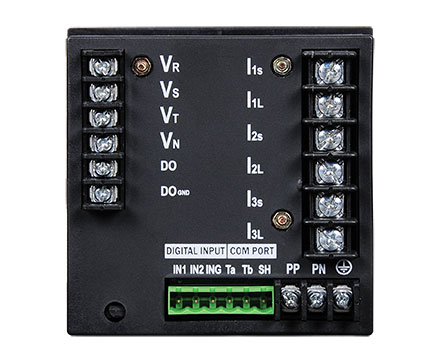

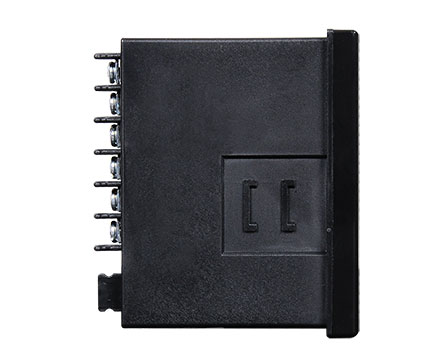

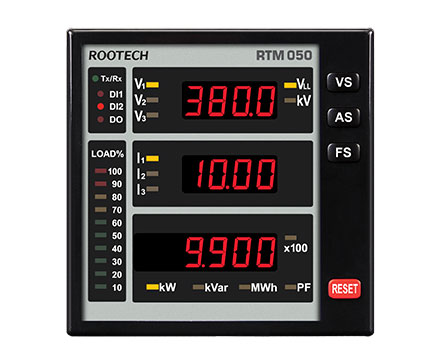

RTM 050은 Full Scale ±0.5%급 고정밀 계측을 지원하는 DIN 규격[96 x 96 x 81mm] 디지털 전력메터이다.
고정밀, 고안정성, 서지차단 등의 특성을 가지며 비선형 부하로 인해 고조파 왜곡된 전압, 전류파형에 대한 True RMS계측을 수행한다.
현장 디지털 접점관리를 위하여 2채널/ 1채널의 디지털 입/출력을 지원하고, 수배전반, 전력제어반 등의 전기설비 내에서 전기기기 오작동, 노화, 누전 등으로 인한 화재위험을 감지하기 위하여 대기[atmosphere] 온도 계측을 위한 온도센서를 탑재한다.
전압, 전류, 전력, 에너지, 역률을 실시간 계측하고 정밀, 전력계측이 필요한 수배전반, IBS, 전력관리시스템, 공장전력관리 등과 같은 다양한 응용분야에서 사용된다.
카탈로그 다운로드
항목 설명
디스플레이 FND[전압/전류/전력 동시표시]
계측
전압/전류 ±0.5% Reading
전력량 IEC62053-22 Class 0.5S
64 샘플링/사이클 True RMS 계측
50/60Hz 지원
전압, 전류, 전력[유효, 무효], 역률, 주파수
전력량[유효]
부하그래프
대기온도[화재감시용아닌 참고용온도]
전력량 NET전력량[수전 - 송전전력량]
디지털입력
디지털입력[Dry contact] 2 채널
디지털출력[Dry contact] 1 채널
통신 RS485[Modbus RTU 프로토콜] 1 포트
기타
AC 전원[85 ~ 265V]
DC 전원[100 ~ 300V]
항목 설명
규격
외함: 96×96×81 mm, 재질: ABS V-O BLACK COLOR
디스플레이: 7 세그먼트 Bright Orange LED
중량 447.5 g
전원
DC: 110V
AC: 85 ~ 265V, 50/60Hz
소비전력 10VA
PT부하량 0.2VA[220Vrms]
CT부하량 0.05VA[5Arms]
결선모드 단상 2 선식, 단상 3 선식, 삼상 3 선식, 삼상 4 선식
동작온도 -20℃ to 70℃
저장온도 -40℃ to 85℃
습도 5% ~ 95%[무결로 상태]
적용표준 IEC61000-4-2, IEC61000-4-4, IEC61000-4-5, IEC61000-4-12
절연저항 상 대지간 DC500V OVER 10㏁
상용주파수 내전압 상 대지간 AC2000V/분
임펄스 저항전압 상 대지간 1.2×50㎲ ±5KV
내성
1MHz burst immunity 1MHz 75ns, 400Hz 2.5KV each 2sec
Fast transient/burst immunity 5KHz 5ns, burst in 300ms 2kV, each 1min
Electrostatic discharge Immunity 6kV, 1sec each 10 time
Surge Immunity 1.2×50 ㎲, 8×20 ㎲, 2kV Imp 2Ω 20sec each 5 time
Electromagnetic wave tolerance 150MHz, 400MHz 5W 5cm each direction 1sec
진동테스트 16.7Hz, each direction 3mm 1min
기계강도 30g each direction 2 time
