Accura 2300/2350

Accura 2550DCM DC 전력계측 미터

DC Power Measuring Meter

Accura 2550 DCM 모듈은 DC 전압과 전류로부터 전력을 계측하며 20ms 시간해상도의
전압/전류 이벤트까지 제공합니다.

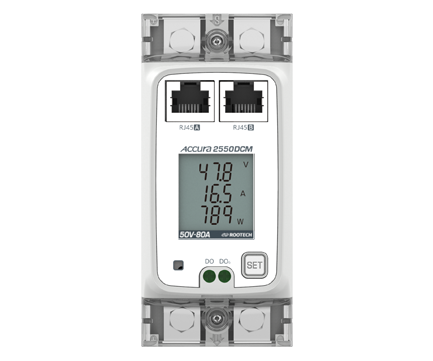

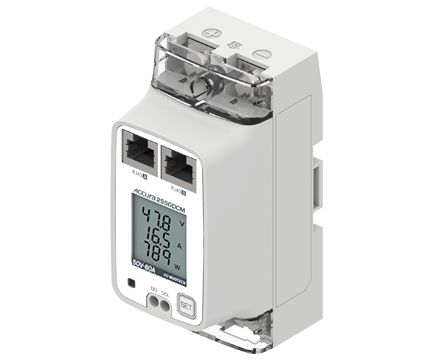

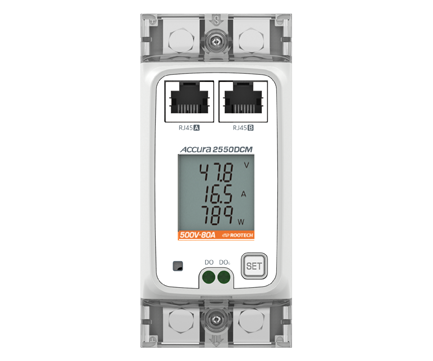

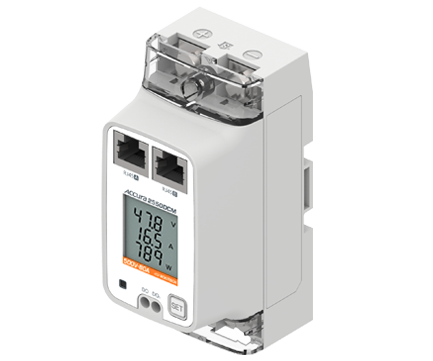

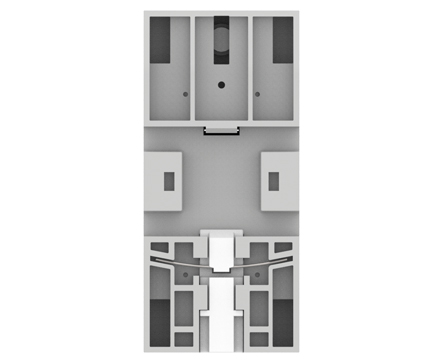

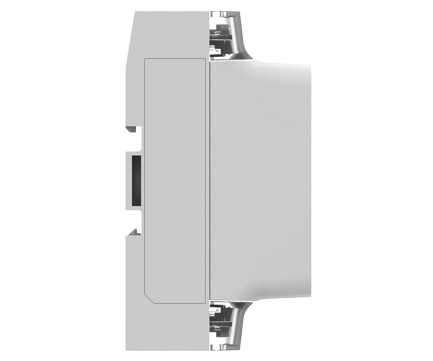

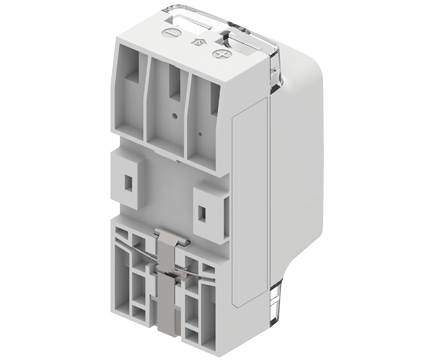

Accura 2550DCM

DC Power Measuring Meter

Accura 2550 DCM 모듈은 DC 전압과 전류로부터 전력을 계측하며 20ms 시간해상도의 전압/전류 이벤트까지 제공합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

DC 전압: 최대 계측 60 V, 최소 계측 0.5 V (DCM-50V-80A 모델 )
최대 계측 550 V 최소 계측 5 V(DCM-500V-80A 모델)

DC 전류: 최대 계측 100 A, 최소 계측 0.08A(DCM-50V-80A/DCM-500V-80A 모델)

DC 전력/전력량 계측

DC 전압/전류에 대한 Over(상승)/Under(하강) 이벤트 감지

이벤트 발생 시 DO연동 가능

카탈로그 다운로드

AccuraSM 프로그램 다운로드

전원/통신선 시뮬레이터 다운로드

스마트 분전반 디지털전력미터 Smart Distribution Panel Digital Power Meter

Accura 2500/2550

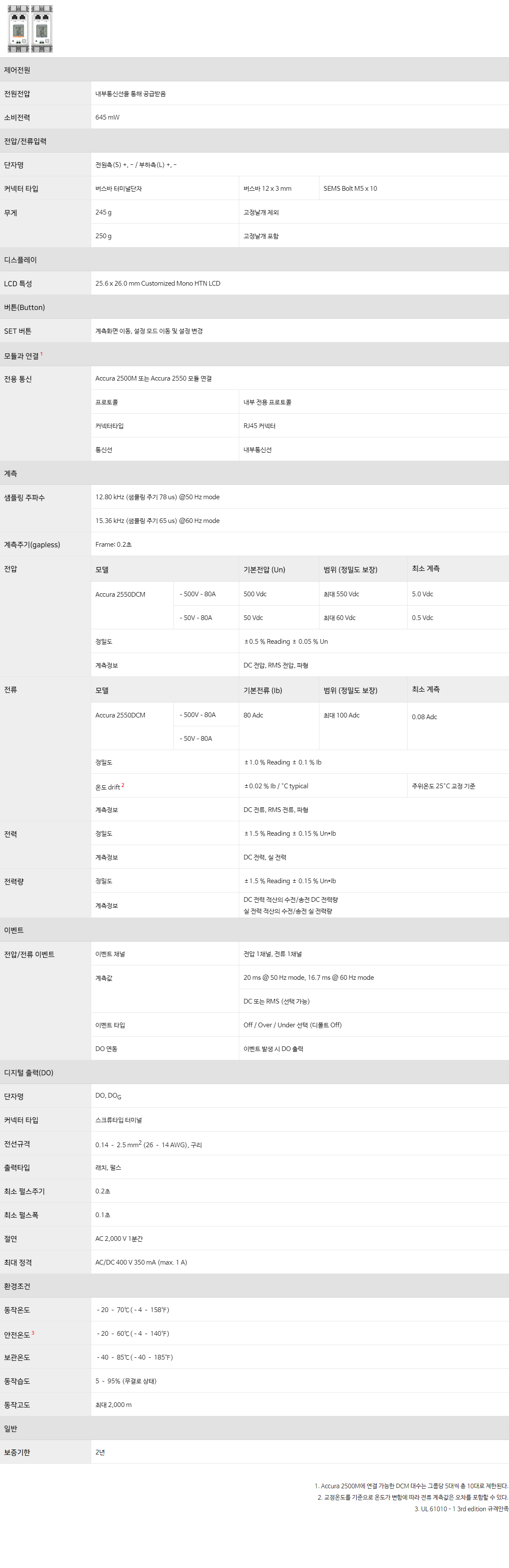

제어전원
전원전압	내부통신선을 통해 공급받음
소비전력	645 mW
전압/전류입력
단자명	전원측(S) +, - / 부하측(L) +, -
커넥터 타입	버스바 터미널단자		버스바 12 x 3 mm	SEMS Bolt M5 x 10
무게	245 g		고정날개 제외
	250 g		고정날개 포함
디스플레이
LCD 특성	25.6 x 26.0 mm Customized Mono HTN LCD
버튼(Button)
SET 버튼	계측화면 이동, 설정 모드 이동 및 설정 변경
모듈과 연결¹
전용 통신	Accura 2500M 또는 Accura 2550 모듈 연결
	프로토콜		내부 전용 프로토콜
	커넥터타입		RJ45 커넥터
	통신선		내부통신선
계측
샘플링 주파수	12.80 kHz (샘플링 주기 78 us) @50 Hz mode
	15.36 kHz (샘플링 주기 65 us) @60 Hz mode
계측주기(gapless)	Frame: 0.2초
전압	모델		기본전압 (Un)	범위 (정밀도 보장)	최소 계측
	Accura 2550DCM	–500V–80A	500 Vdc	최대 550 Vdc	5.0 Vdc
		–50V–80A	50 Vdc	최대 60 Vdc	0.5 Vdc
	정밀도		±0.5 % Reading ± 0.05 % Un
	계측정보		DC 전압, RMS 전압, 파형
전류	모델		기본전류 (Ib)	범위 (정밀도 보장)	최소 계측
	Accura 2550DCM	–500V–80A	80 Adc	최대 100 Adc	0.08 Adc
		–50V–80A
	정밀도		±1.0 % Reading ± 0.1 % Ib
	온도 drift²		±0.02 % Ib / °C typical		주위온도 25°C 교정 기준
	계측정보		DC 전류, RMS 전류, 파형
전력	정밀도		±1.5 % Reading ± 0.15 % Un*Ib
	계측정보		DC 전력, 실 전력
전력량	정밀도		±1.5 % Reading ± 0.15 % Un*Ib
	계측정보		DC 전력 적산의 수전/송전 DC 전력량 실 전력 적산의 수전/송전 실 전력량
이벤트
계측 이벤트	전압 이벤트, 전류 이벤트
계측값	20 ms @ 50 Hz mode, 16.7 ms @ 60 Hz mode
	DC 또는 RMS (선택 가능)
이벤트 타입	Off / Over / Under 선택 (디폴트 Off)
DO 연동	이벤트 발생 시 DO 출력
디지털 출력(DO)
단자명	DO, DO_G
커넥터 타입	스크류타입 터미널(M2.6 / 볼트머리 Ø4.5)
전선규격 / 토크	0.14 - 2.5 mm²(26 - 14 AWG), 구리/ 최대 0.31 Nm (3.5 kgf-cm, 3Ibf-in)
출력타입	래치, 펄스
최소 펄스주기	0.2초
최소 펄스폭	0.1초
절연	AC 2,500 V 1분간
최대 정격	DC 60 V 350 mA max. 1 A
환경조건
동작온도	–20 – 70℃(–4 – 158℉)
안전온도³	–20 – 60℃(–4 – 140℉)
보관온도	–40 – 85℃(–40 – 185℉)
동작습도	5 – 95% (무결로 상태)
동작고도	최대 2,000 m
일반
보증기한	2년

1. Accura 2500M에 연결 가능한 DCM 대수는 그룹당 5대씩 총 10대로 제한된다.
2. 교정온도를 기준으로 온도가 변함에 따라 전류 계측값은 오차를 포함할 수 있다.
3. UL 61010–1 3rd edition 규격만족

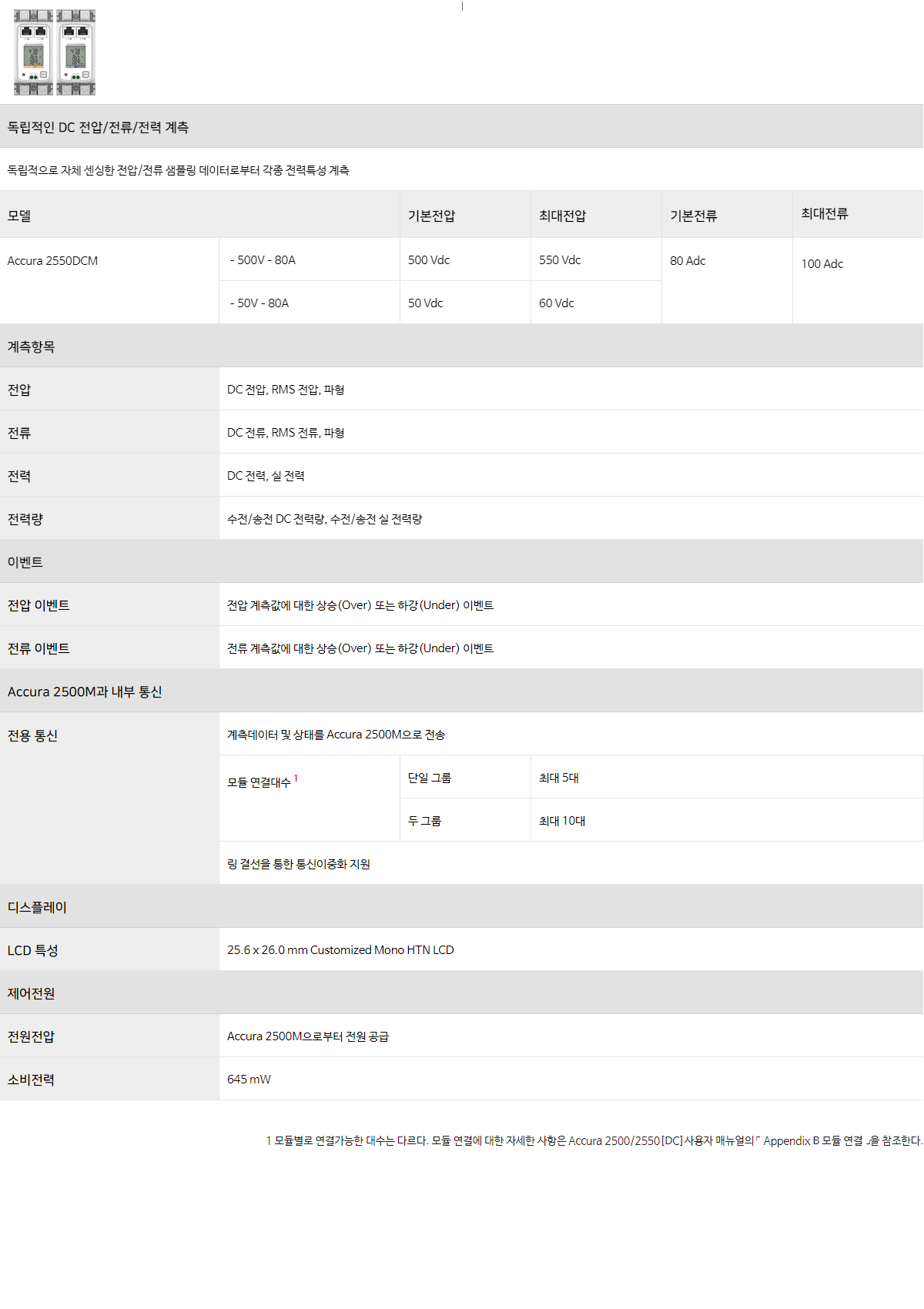

독립적인 DC 전압/전류/전력 계측
독립적으로 자체 센싱한 전압/전류 샘플링 데이터로부터 각종 전력특성 계측
모델		기본전압	최대전압	기본전류	최대전류
Accura 2550DCM	–500V–80A	500 Vdc	550 Vdc	80 Adc	100 Adc
	–50V–80A	50 Vdc	60 Vdc
계측항목
전압	DC 전압, RMS 전압, 파형
전류	DC 전류, RMS 전류, 파형
전력	DC 전력, 실 전력
전력량	수전/송전 DC 전력량, 수전/송전 실 전력량
이벤트
전압 이벤트	전압 계측값에 대한 상승(Over) 또는 하강(Under) 이벤트
전류 이벤트	전류 계측값에 대한 상승(Over) 또는 하강(Under) 이벤트
Accura 2500M과 내부 통신
전용 통신	계측데이터 및 상태를 Accura 2500M으로 전송
	미터 연결대수¹	단일 그룹	최대 5대
		두 그룹	최대 10대
	링 결선을 통한 통신이중화 지원
디스플레이
LCD 특성	25.6 x 26.0 mm Customized Mono HTN LCD
제어전원
전원전압	Accura 2500M으로부터 전원 공급
