Accura 2300/2350

Accura 2750LM/IO 로직 제어모듈/IO 모듈

Logic Control Module / IO Module

Accura 2750LM은 로컬 장치의 제어와 상태 모니터링을 위한 모듈로,
IO 확장 및 RS-485, 이더넷 통신, HMI 모듈 결합을 지원하여 효율적인 모터 관리를 돕습니다.

Accura 2750LM/IO

Logic Control Module / IO Module

Accura 2750LM은 로컬 장치의 제어와 상태 모니터링을 위한 모듈로, IO 확장 및 RS-485, 이더넷 통신, HMI 모듈 결합을 지원하여 효율적인 모터 관리를 돕습니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

상위시스템과 RS-485 통신 또는 이더넷 통신 지원

내장된 디지털 입력/출력으로 로컬 영역의 장치 제어 및 모니터링

다양한 IO 모듈을 연결하여 디지털 입력/출력과 아날로그 입력 확장 가능

다양한 IO 모듈들을 단순한 데이지체인 결선 지원

데이지체인 링 결선으로 이중화 지원하여 통신 신뢰성 향상

터치 기능을 제공하는 컬러 TFT LCD를 통한 HMI 지원

HMI 모듈을 통한 설정, 제어 및 상태 모니터링

카탈로그 다운로드

AccuraSM 프로그램 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

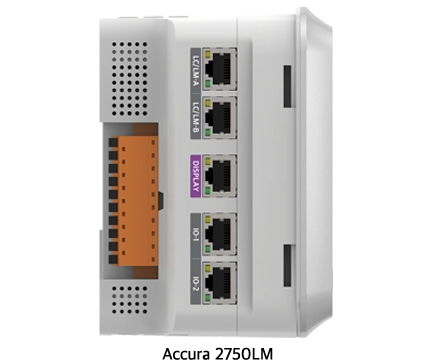

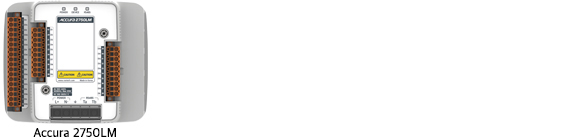

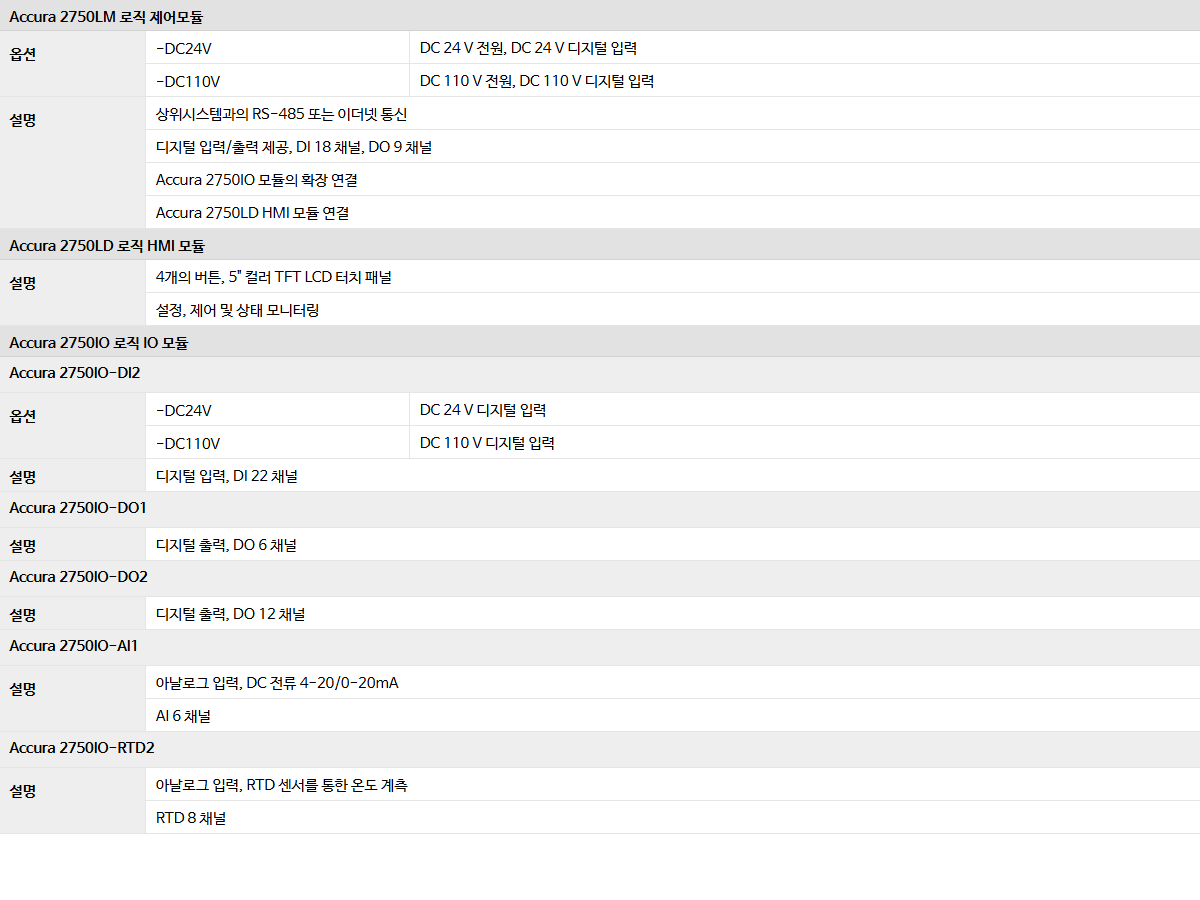

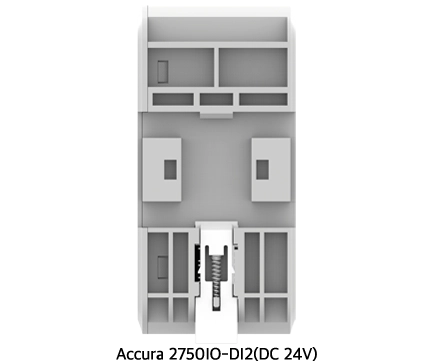

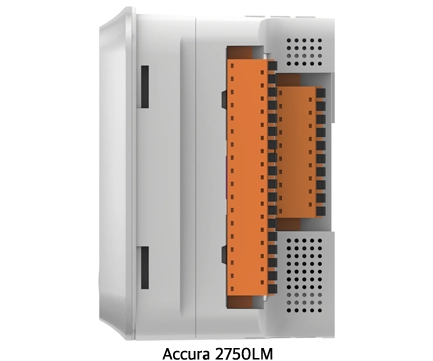

Accura 2750LM 로직 제어모듈
옵션	-DC24V	DC 24 V 전원, DC 24 V 디지털 입력
	-DC110V	DC 110 V 전원, DC 110 V 디지털 입력
설명	상위시스템과의 RS-485 또는 이더넷 통신
	디지털 입력/출력 제공, DI 18 채널, DO 9 채널
	Accura 2750IO 모듈의 확장 연결
	Accura 2750LD HMI 모듈 연결

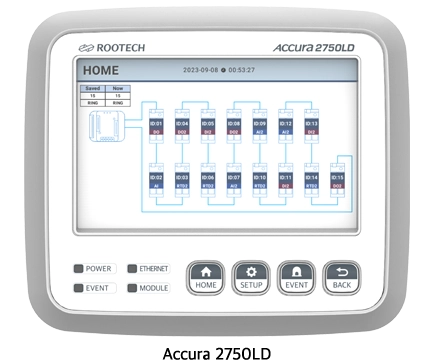

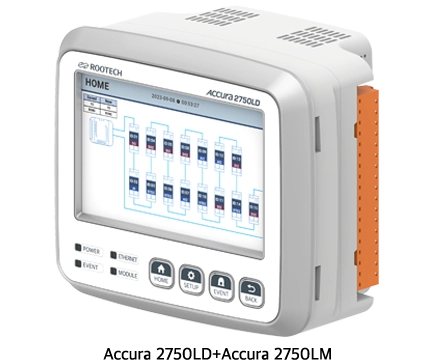

Accura 2750LD 로직 HMI 모듈
설명	4개의 버튼, 5" 컬러 TFT LCD 터치 패널
	설정, 제어 및 상태 모니터링

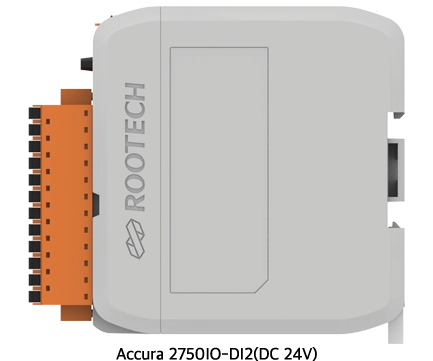

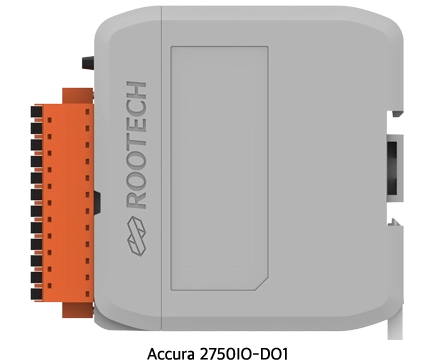

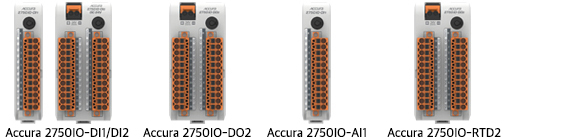

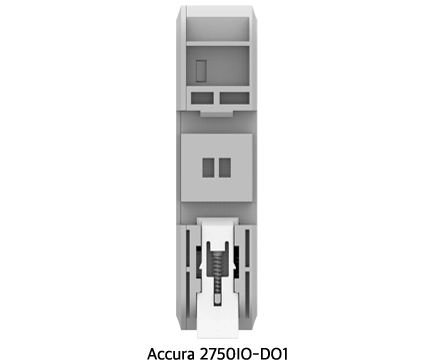

Accura 2750IO 로직 IO 모듈

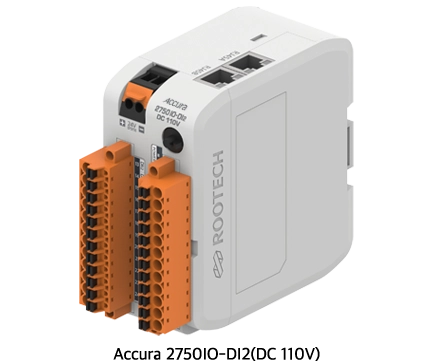

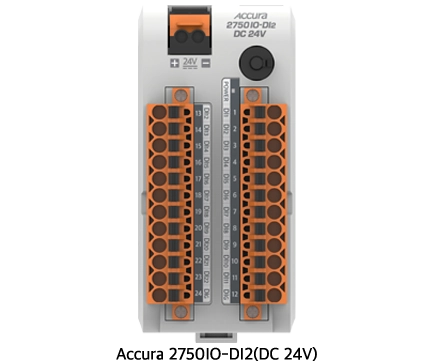

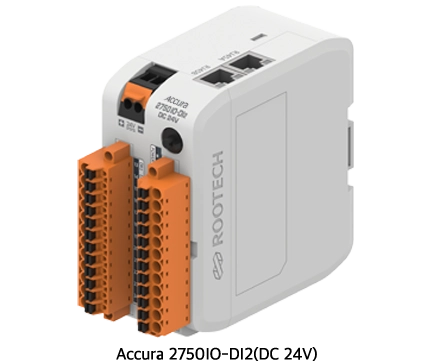

Accura 2750IO-DI2
옵션	-DC24V	DC 24 V 디지털 입력
	-DC110V	DC 110 V 디지털 입력
설명	디지털 입력, DI 22 채널

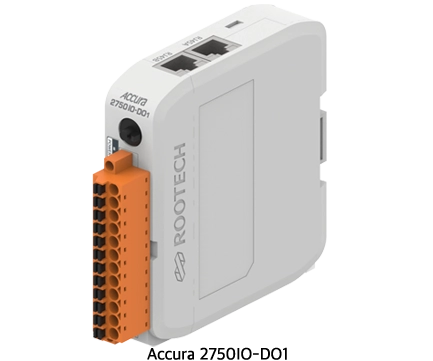

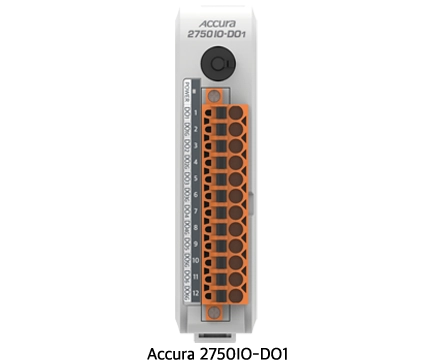

Accura 2750IO-DO1
설명	디지털 출력, DO 6 채널

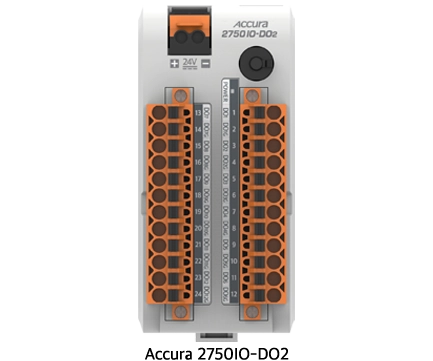

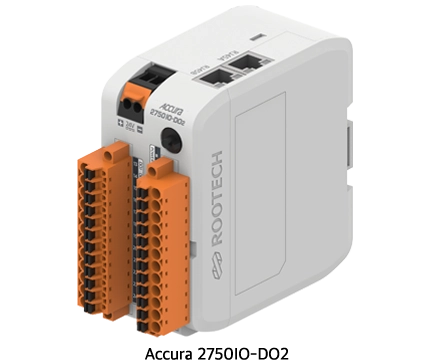

Accura 2750IO-DO2
설명	디지털 출력, DO 12 채널

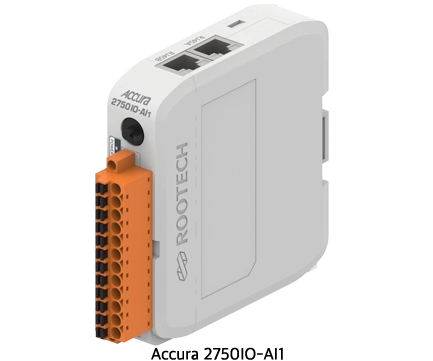

Accura 2750IO-AI1
설명	아날로그 입력, DC 전류 4-20/0-20mA
	AI 6 채널

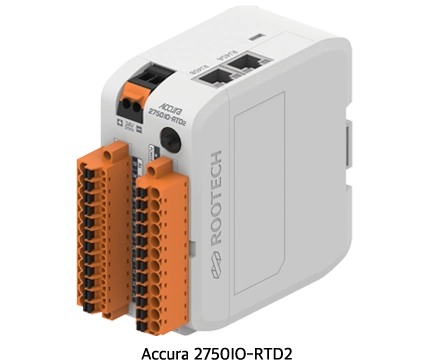

Accura 2750IO-RTD2
설명	아날로그 입력, RTD 센서를 통한 온도 계측
	RTD 8 채널

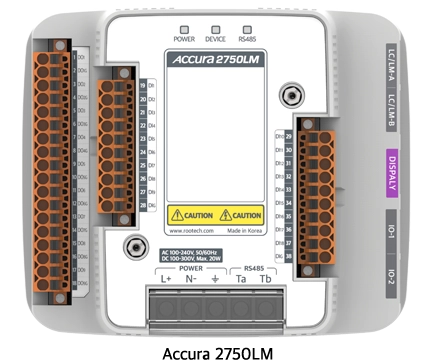

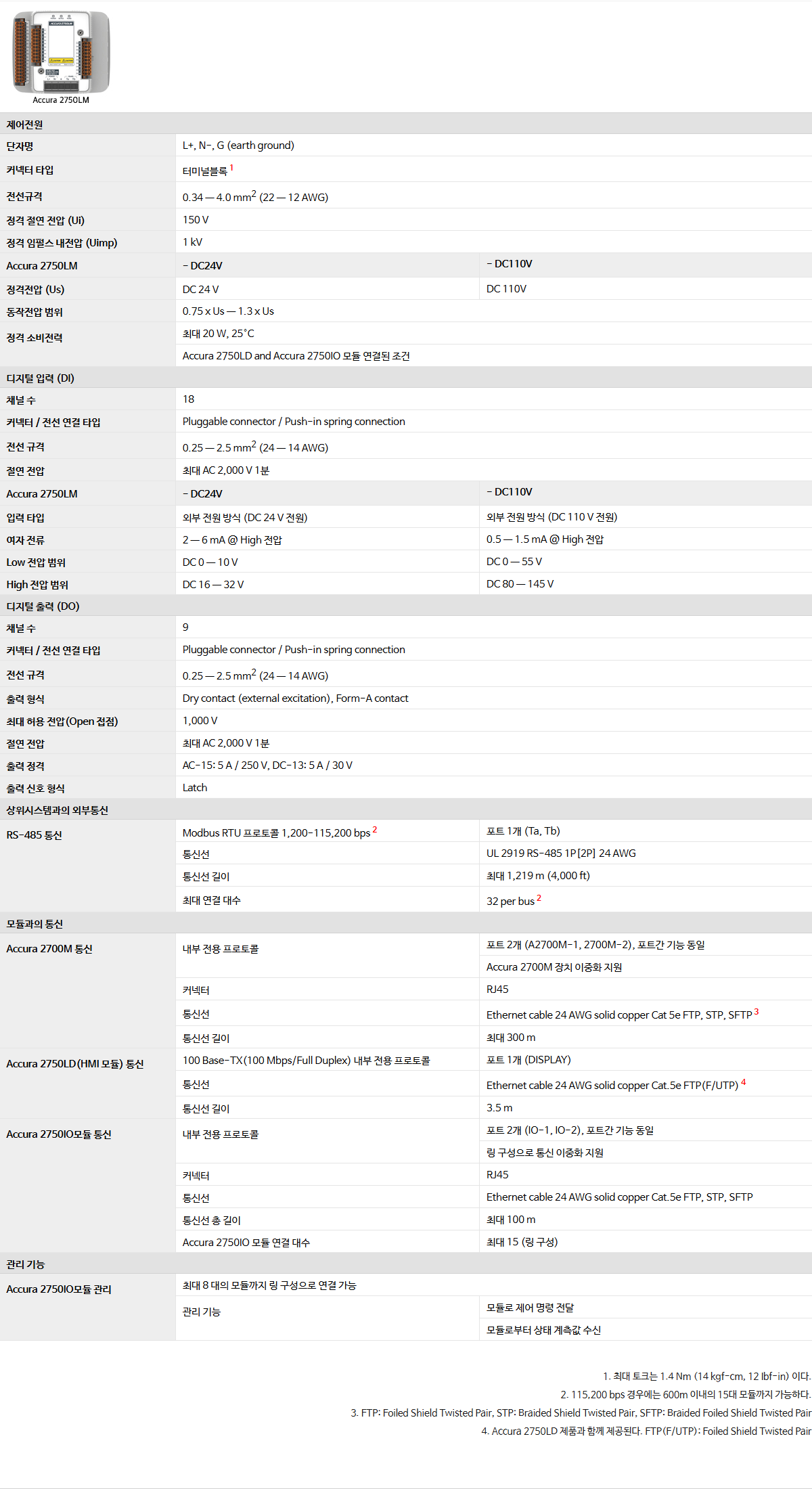

Accura 2750LM 로직 제어모듈

제어전원
단자명	L+, N-, G (earth ground)
커넥터 타입	터미널블록¹
전선규격	0.34 — 4.0 mm² (22 — 12 AWG)
정격 절연 전압 (Ui)	150 V
정격 임펄스 내전압 (Uimp)	1 kV
Accura 2750LM	- DC24V	- DC110V
정격전압 (Us)	DC 24 V	DC 110V
동작전압 범위	0.75 x Us — 1.3 x Us
정격 소비전력	최대 20 W, 25°C
	Accura 2750LD and Accura 2750IO 모듈 연결된 조건
디지털 입력 (DI)
채널 수	18
커넥터 / 전선 연결 타입	Pluggable connector / Push-in spring connection
전선 규격	0.25 — 2.5 mm² (24 — 14 AWG)
절연 전압	최대 AC 2,000 V 1분
Accura 2750LM	- DC24V	- DC110V
입력 타입	외부 전원 방식 (DC 24 V 전원)	외부 전원 방식 (DC 110 V 전원)
여자 전류	2 — 6 mA @ High 전압	0.5 — 1.5 mA @ High 전압
Low 전압 범위	DC 0 — 10 V	DC 0 — 55 V
High 전압 범위	DC 16 — 32 V	DC 80 — 145 V
디지털 출력 (DO)
채널 수	9
커넥터 / 전선 연결 타입	Pluggable connector / Push-in spring connection
전선 규격	0.25 — 2.5 mm² (24 — 14 AWG)
출력 형식	Dry contact (external excitation), Form-A contact
최대 허용 전압(Open 접점)	1,000 V
절연 전압	최대 AC 2,000 V 1분
출력 정격	AC-15: 5 A / 250 V, DC-13: 5 A / 30 V
출력 신호 형식	Latch
상위시스템과의 외부통신
RS-485 통신	Modbus RTU 프로토콜 1,200-115,200 bps²	포트 1개 (Ta, Tb)
	통신선	UL 2919 RS-485 1P[2P] 24 AWG
	통신선 길이	최대 1,219 m (4,000 ft)
	최대 연결 대수	32 per bus²
모듈과의 통신
Accura 2700M 통신	내부 전용 프로토콜	포트 2개 (A2700M-1, 2700M-2), 포트간 기능 동일
		Accura 2700M 장치 이중화 지원
	커넥터	RJ45
	통신선	Ethernet cable 24 AWG solid copper Cat 5e FTP, STP, SFTP³
	통신선 길이	최대 300 m
Accura 2750LD(HMI 모듈) 통신	100 Base-TX(100 Mbps/Full Duplex) 내부 전용 프로토콜	포트 1개 (DISPLAY)
	통신선	Ethernet cable 24 AWG solid copper Cat.5e FTP(F/UTP)⁴
	통신선 길이	3.5 m
Accura 2750IO모듈 통신	내부 전용 프로토콜	포트 2개 (IO-1, IO-2), 포트간 기능 동일
		링 구성으로 통신 이중화 지원
	커넥터	RJ45
	통신선	Ethernet cable 24 AWG solid copper Cat.5e FTP, STP, SFTP
	통신선 총 길이	최대 100 m
	Accura 2750IO 모듈 연결 대수	최대 15 (링 구성)
관리 기능
Accura 2750IO모듈 관리	최대 8 대의 모듈까지 링 구성으로 연결 가능
	관리 기능	모듈로 제어 명령 전달
		모듈로부터 상태 계측값 수신

1. 최대 토크는 1.4 Nm (14 kgf-cm, 12 Ibf-in) 이다.
2. 115,200 bps 경우에는 600m 이내의 15대 모듈까지 가능하다.
3. FTP: Foiled Shield Twisted Pair, STP: Braided Shield Twisted Pair, SFTP: Braided Foiled Shield Twisted Pair
4. Accura 2750LD 제품과 함께 제공된다. FTP(F/UTP): Foiled Shield Twisted Pair

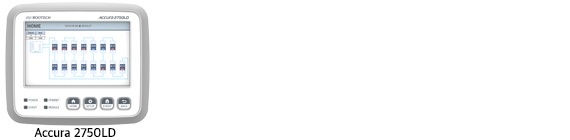

Accura 2750LD 로직 HMI 모듈

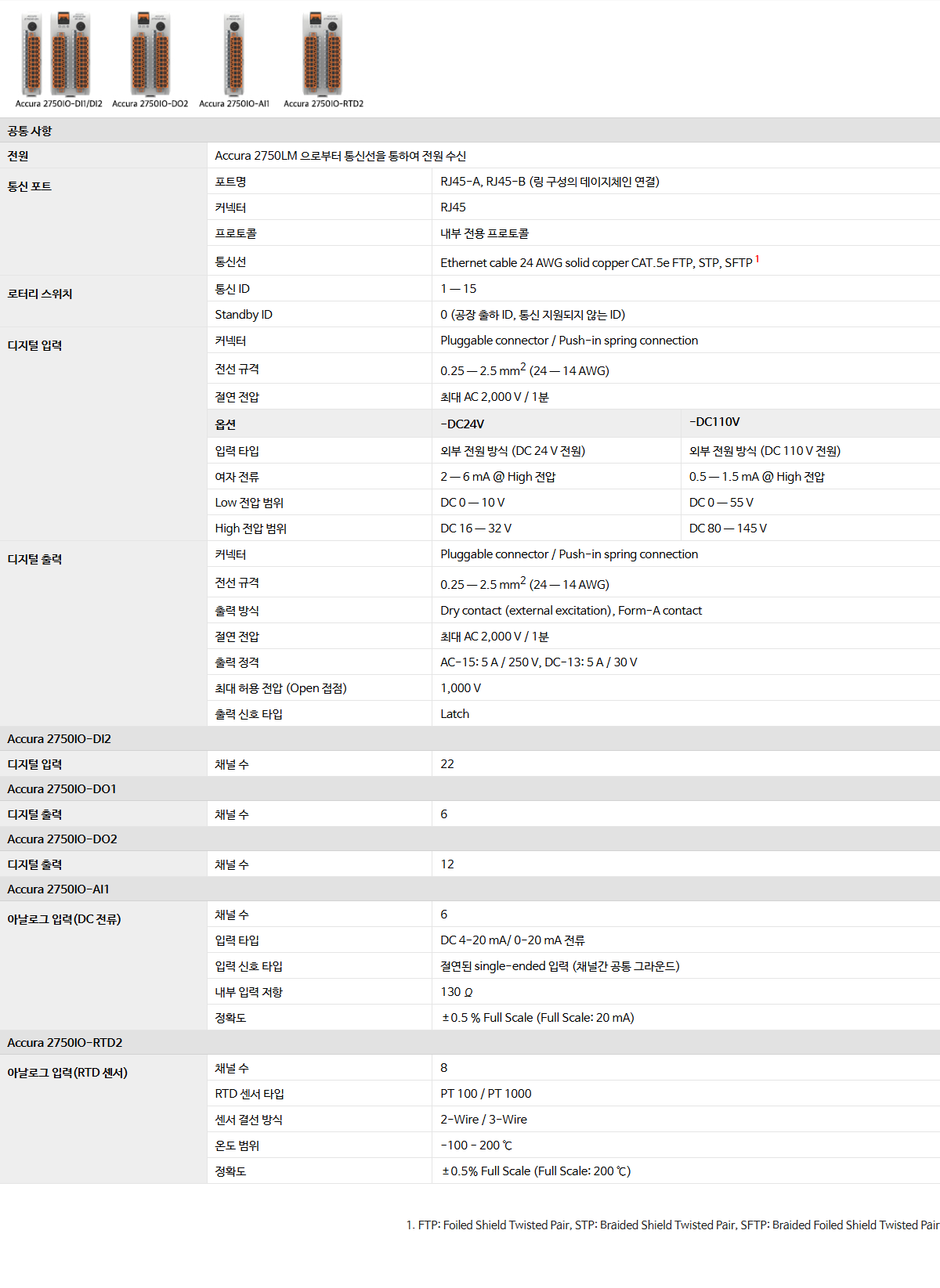

Accura 2750IO 로직 IO 모듈

공통 사항
전원	Accura 2750LM 으로부터 통신선을 통하여 전원 수신
통신 포트	포트명	RJ45-A, RJ45-B (링 구성의 데이지체인 연결)
	커넥터	RJ45
	프로토콜	내부 전용 프로토콜
	통신선	Ethernet cable 24 AWG solid copper CAT.5e FTP, STP, SFTP¹
로터리 스위치	통신 ID	1 — 15
	Standby ID	0 (공장 출하 ID, 통신 지원되지 않는 ID)
디지털 입력	커넥터	Pluggable connector / Push-in spring connection
	전선 규격	0.25 — 2.5 mm² (24 — 14 AWG)
	절연 전압	최대 AC 2,000 V / 1분
	옵션	-DC24V	-DC110V
	입력 타입	외부 전원 방식 (DC 24 V 전원)	외부 전원 방식 (DC 110 V 전원)
	여자 전류	2 — 6 mA @ High 전압	0.5 — 1.5 mA @ High 전압
	Low 전압 범위	DC 0 — 10 V	DC 0 — 55 V
	High 전압 범위	DC 16 — 32 V	DC 80 — 145 V
디지털 출력	커넥터	Pluggable connector / Push-in spring connection
	전선 규격	0.25 — 2.5 mm² (24 — 14 AWG)
	출력 방식	Dry contact (external excitation), Form-A contact
	절연 전압	최대 AC 2,000 V / 1분
	출력 정격	AC-15: 5 A / 250 V, DC-13: 5 A / 30 V
	최대 허용 전압 (Open 접점)	1,000 V
	출력 신호 타입	Latch

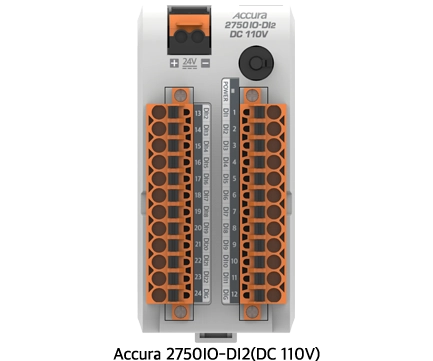

Accura 2750IO-DI2
디지털 입력	채널 수	22
Accura 2750IO-DO1
디지털 출력	채널 수	6
Accura 2750IO-DO2
디지털 출력	채널 수	12

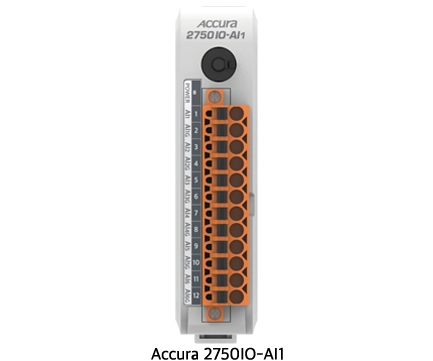

Accura 2750IO-AI1
아날로그 입력(DC 전류)	채널 수	6
	입력 타입	DC 4-20 mA/ 0-20 mA 전류
	입력 신호 타입	절연된 single-ended 입력 (채널간 공통 그라운드)
	내부 입력 저항	130 Ω
	정확도	±0.5 % Full Scale (Full Scale: 20 mA)
Accura 2750IO-RTD2
아날로그 입력(RTD 센서)	채널 수	8
	RTD 센서 타입	PT 100 / PT 1000
	센서 결선 방식	2-Wire / 3-Wire
	온도 범위	-100 - 200 ℃
	정확도	±0.5% Full Scale (Full Scale: 200 ℃)

1. FTP: Foiled Shield Twisted Pair, STP: Braided Shield Twisted Pair, SFTP: Braided Foiled Shield Twisted Pair

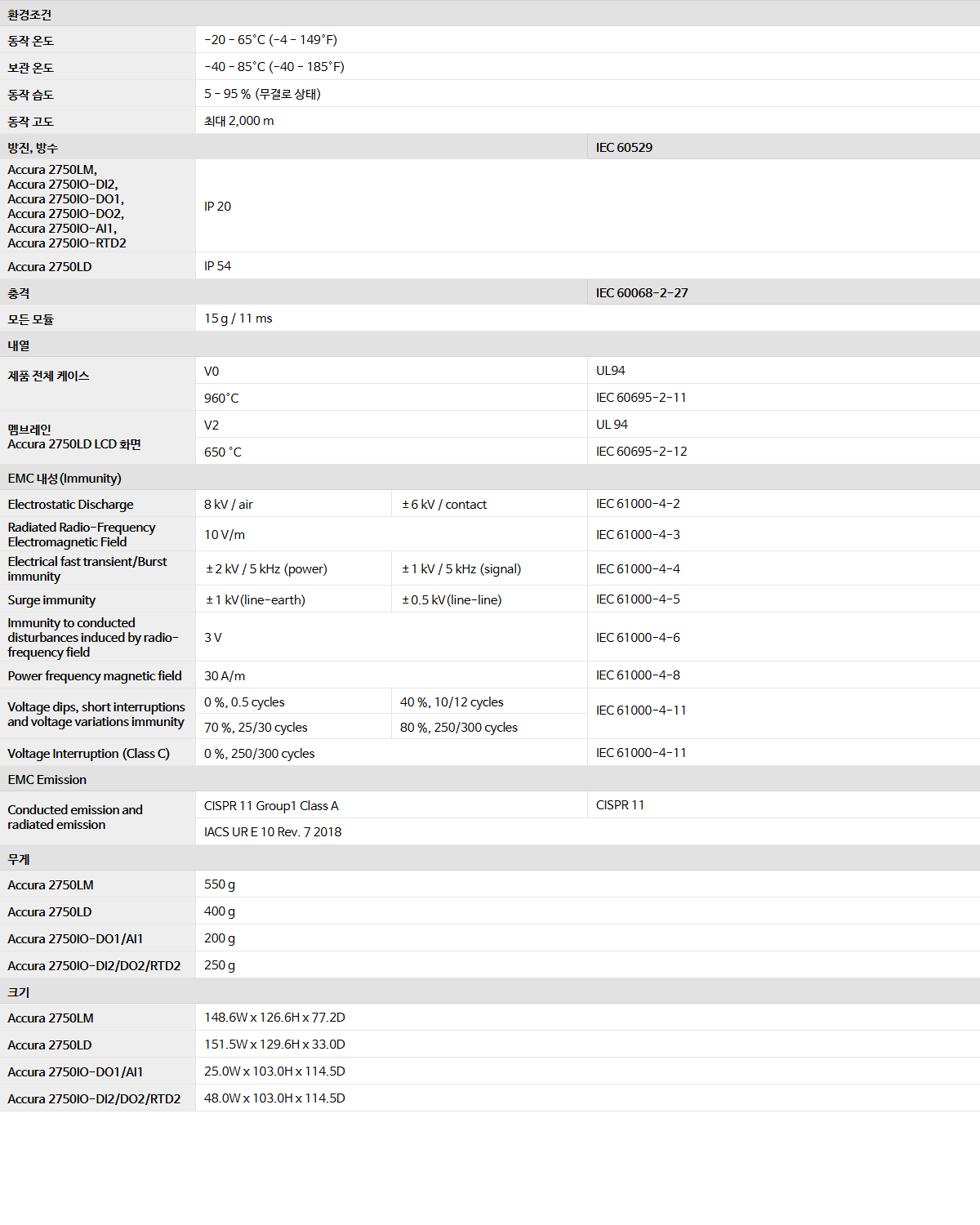

공통 및 일반 사양

환경조건
동작 온도	-20 - 65°C (-4 - 149°F)
보관 온도	-40 - 85°C (-40 - 185°F)
동작 습도	5 - 95 % (무결로 상태)
동작 고도	최대 2,000 m
방진, 방수			IEC 60529
Accura 2750LM, Accura 2750IO-DI2, Accura 2750IO-DO1, Accura 2750IO-DO2, Accura 2750IO-AI1, Accura 2750IO-RTD2	IP 20
Accura 2750LD	IP 54
충격			IEC 60068-2-27
모든 모듈	15 g / 11 ms
내열
제품 전체 케이스	V0		UL94
	960°C		IEC 60695-2-11
멤브레인 Accura 2750LD LCD 화면	V2		UL 94
	650 °C		IEC 60695-2-12
EMC 내성(Immunity)
Electrostatic Discharge	8 kV / air	±6 kV / contact	IEC 61000-4-2
Radiated Radio-Frequency Electromagnetic Field	10 V/m		IEC 61000-4-3
Electrical fast transient/Burst immunity	±2 kV / 5 kHz (power)	±1 kV / 5 kHz (signal)	IEC 61000-4-4
Surge immunity	±1 kV(line-earth)	±0.5 kV(line-line)	IEC 61000-4-5
Immunity to conducted disturbances induced by radio-frequency field	3 V		IEC 61000-4-6
Power frequency magnetic field	30 A/m		IEC 61000-4-8
Voltage dips, short interruptions and voltage variations immunity	0 %, 0.5 cycles	40 %, 10/12 cycles	IEC 61000-4-11
	70 %, 25/30 cycles	80 %, 250/300 cycles
Voltage Interruption (Class C)	0 %, 250/300 cycles		IEC 61000-4-11
EMC Emission
Conducted emission and radiated emission	CISPR 11 Group1 Class A		CISPR 11
	IACS UR E 10 Rev. 7 2018
무게
Accura 2750LM	550 g
Accura 2750LD	400 g
Accura 2750IO-DO1/AI1	200 g
Accura 2750IO-DI2/DO2/RTD2	250 g
크기
Accura 2750LM	148.6W x 126.6H x 77.2D
Accura 2750LD	151.5W x 129.6H x 33.0D
Accura 2750IO-DO1/AI1	25.0W x 103.0H x 114.5D
Accura 2750IO-DI2/DO2/RTD2	48.0W x 103.0H x 114.5D

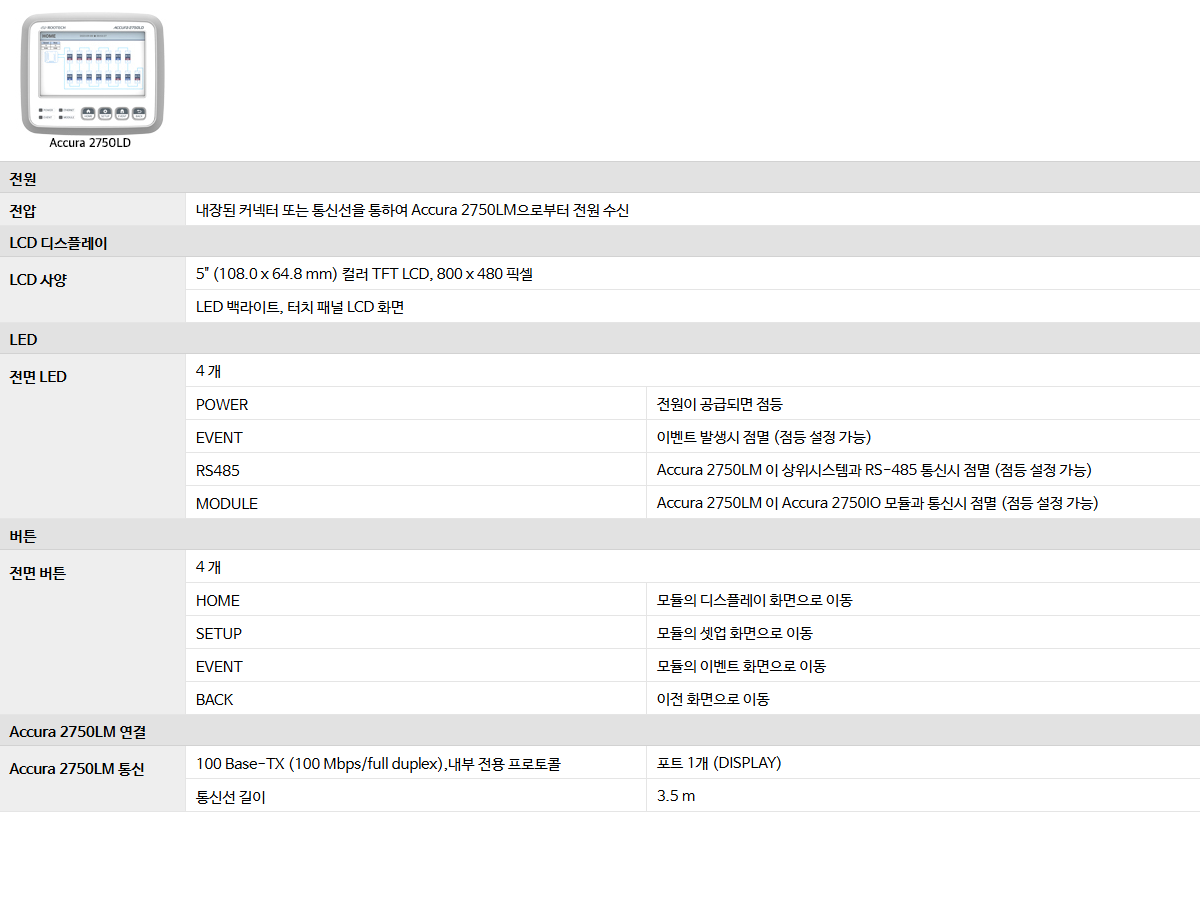

전원
전압	내장된 커넥터 또는 통신선을 통하여 Accura 2750LM으로부터 전원 수신
LCD 디스플레이
LCD 사양	5" (108.0 x 64.8 mm) 컬러 TFT LCD, 800 x 480 픽셀
	LED 백라이트, 터치 패널 LCD 화면
LED
전면 LED	4 개
	POWER	전원이 공급되면 점등
	EVENT	이벤트 발생시 점멸 (점등 설정 가능)
	RS485	Accura 2750LM 이 상위시스템과 RS-485 통신시 점멸 (점등 설정 가능)
	MODULE	Accura 2750LM 이 Accura 2750IO 모듈과 통신시 점멸 (점등 설정 가능)
버튼
전면 버튼	4 개
	HOME	모듈의 디스플레이 화면으로 이동
	SETUP	모듈의 셋업 화면으로 이동
	EVENT	모듈의 이벤트 화면으로 이동
	BACK	이전 화면으로 이동
Accura 2750LM 연결
Accura 2750LM 통신	100 Base-TX (100 Mbps/full duplex),내부 전용 프로토콜		포트 1개 (DISPLAY)
	통신선 길이		3.5 m
