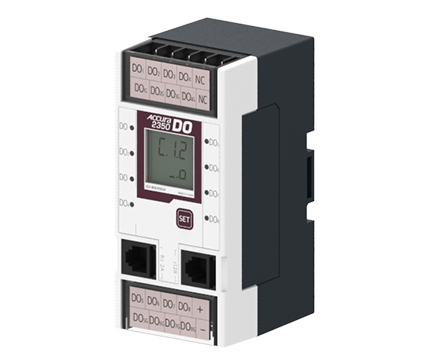

Accura 2350-DO

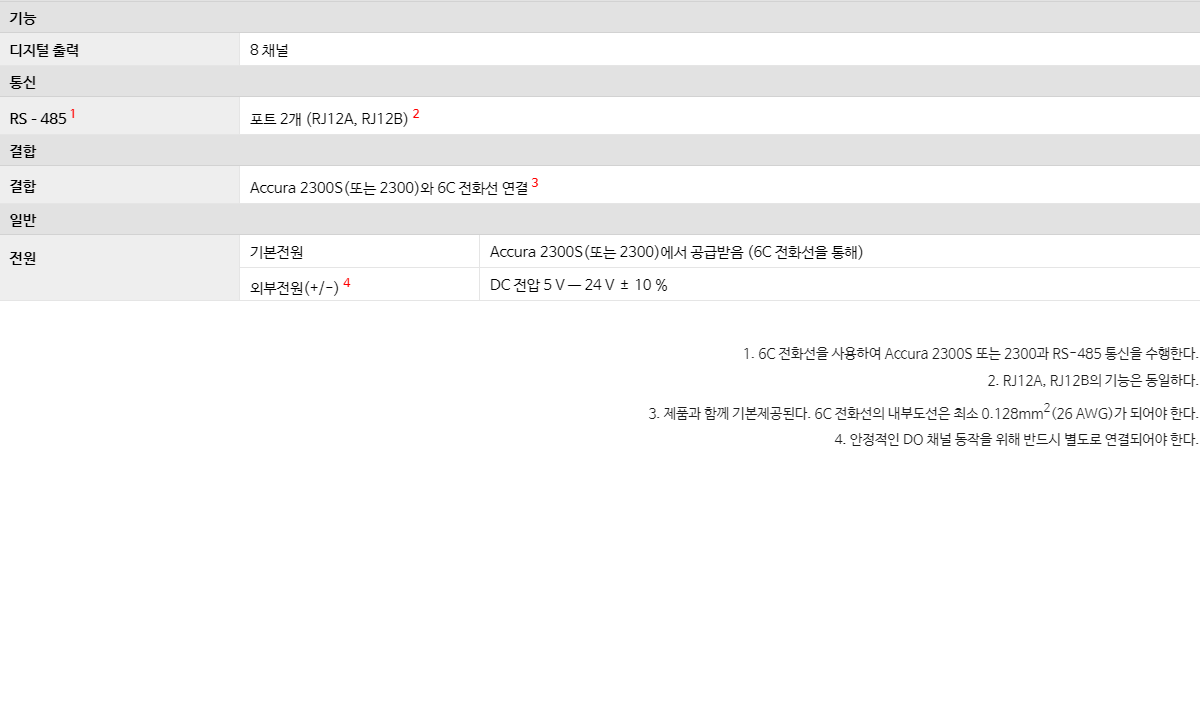

| 동작전원 |
| 커넥터 타입 |
터미널블록 |
| 전선규격 |
1.5 - 3.5 mm2(16 - 12 AWG), 구리 또는 알루미늄 |
|
전원
|
DC 전압 5 V - 24 V ± 10 %1 |
| Accura 2300[S]으로부터 RJ12 6C 통신선을 통해 전원 공급받음2 |
|
소비전류
|
DC 5 V 전원 |
80 mA |
DO 모든 채널 open 상태 |
| 120 mA |
DO 1 채널 closed 상태 |
| 440 mA |
DO 모든 채널 closed 상태 |
| DC 24 V 전원 |
20 mA |
DO 모든 채널 open 상태 |
| 30 mA |
DO 1 채널 closed 상태 |
| 100 mA |
DO 모든 채널 closed 상태 |

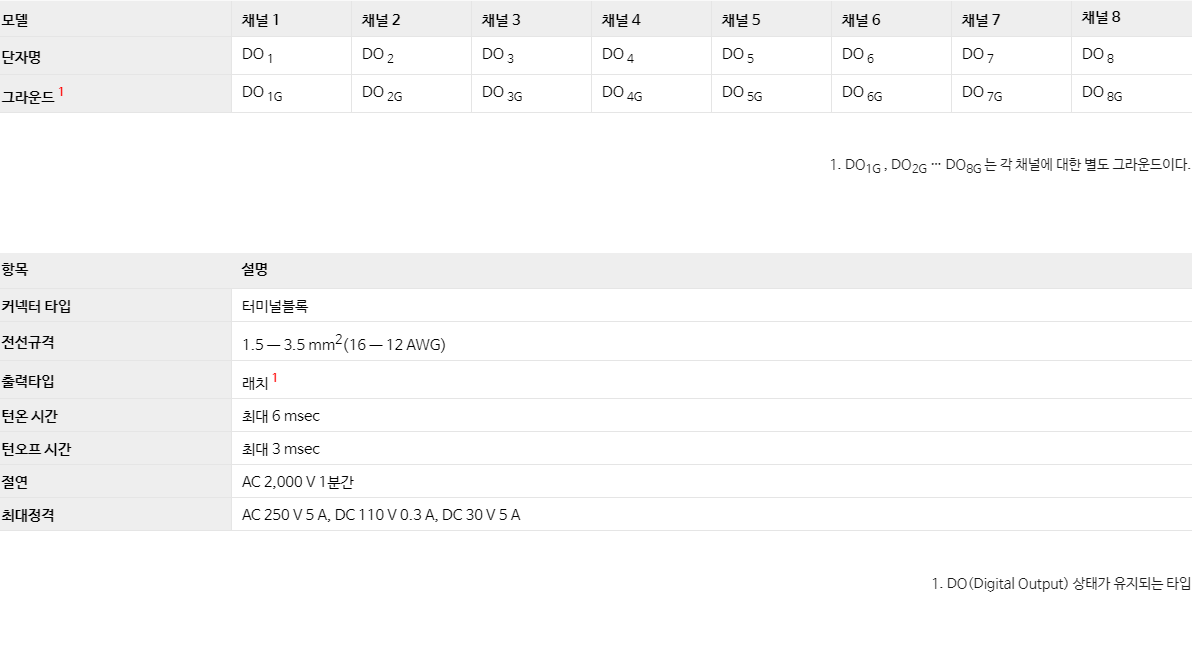

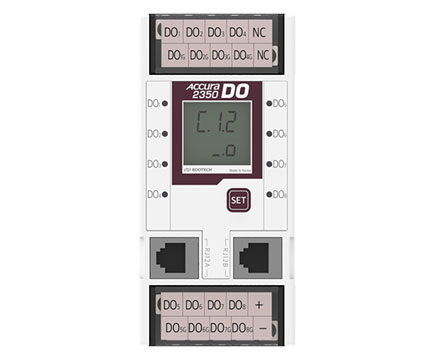

| 디지털 출력 |
| 채널 |
8 채널 (채널 1 - 8) |
| 단자명 |
DO1 - DO8 |
| 그라운드3 |
DO1G - DO8G |
| 커넥터 타입 |
터미널블록 |
| 전선규격 |
1.5 - 3.5 mm2(16 - 12 AWG), 구리 또는 알루미늄 |
| 출력타입 |
래치 / 주기펄스 / 불가산 펄스 / 가산 펄스4 |
| 턴온 시간 |
최대 6 msec |
| 턴오프 시간 |
최대 3 msec |
| 절연 |
AC 2,000 V 1분간 |
| 최대정격 |
AC 250 V 5 A, DC 110 V 0.3 A, DC 30 V 5 A |

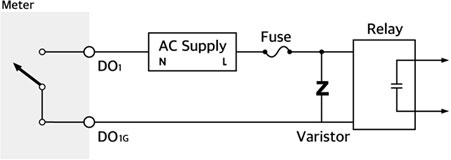

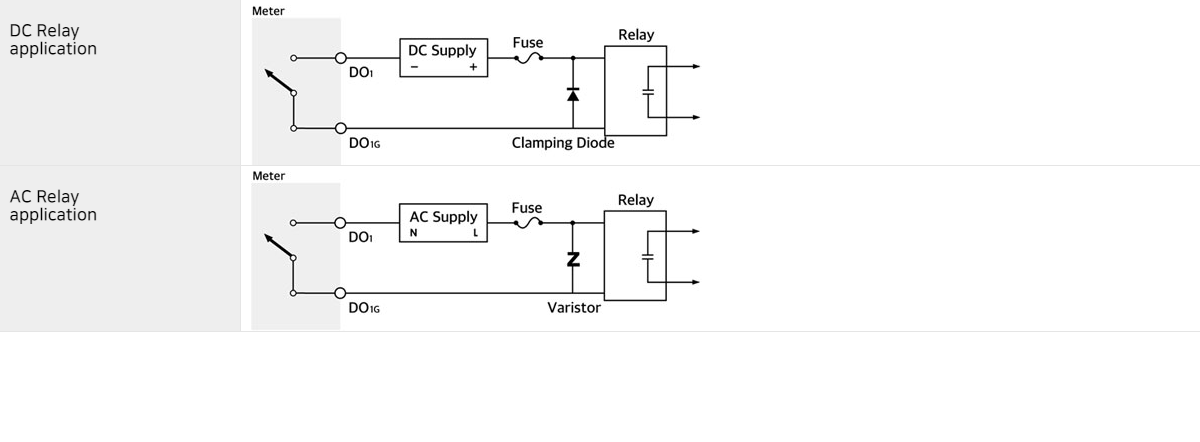

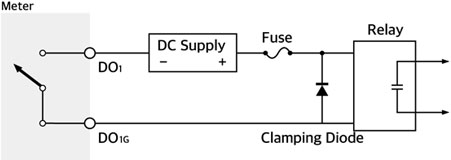

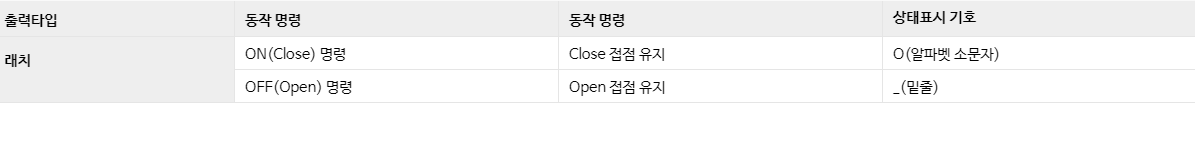

| 출력타입 (Polarity Normal 설정 조건에서) |
|
래치
|
명령 1 |
Close 접점 유지 |
| 명령 0 |
Open 접점 유지 |
|
주기펄스5
|
명령 1 |
Logic 1 구간 동안 주기적으로 펄스 지속 발생 |
| 명령 0 |
펄스 멈추고 초기 상태 유지 |
|
불가산 펄스5
|
명령 1 |
단일 펄스 발생
펄스 주기 내 추가 Logic 1 지령 무시 |
| 명령 0 |
사용하지 않음(Logic 1: 내부에서 자동 Clear) |
|
가산 펄스5
|
명령 1 |
단일 펄스 발생
펄스 주기 내 추가 Logic 1 지령 시 그 회수를 가산하여 발생 중인 펄스 종료 후 추가적인 펄스 발생
계측하는 전력량을 연계하여 펄스 출력 가능 |
| 명령 0 |
사용하지 않음(Logic 1: 내부에서 자동 Clear) |

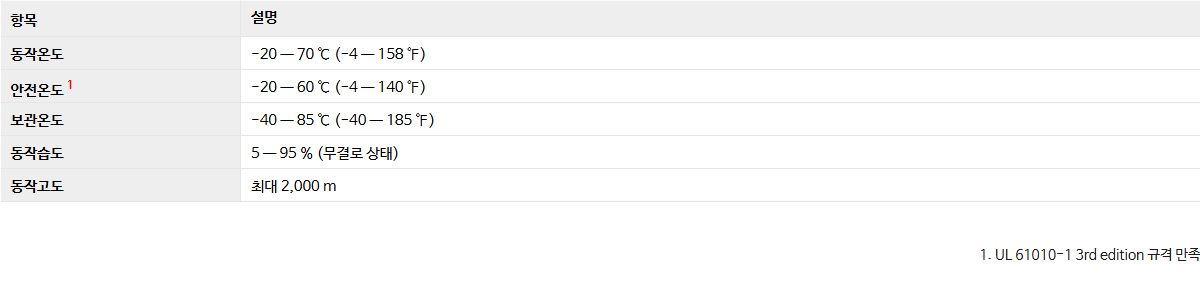

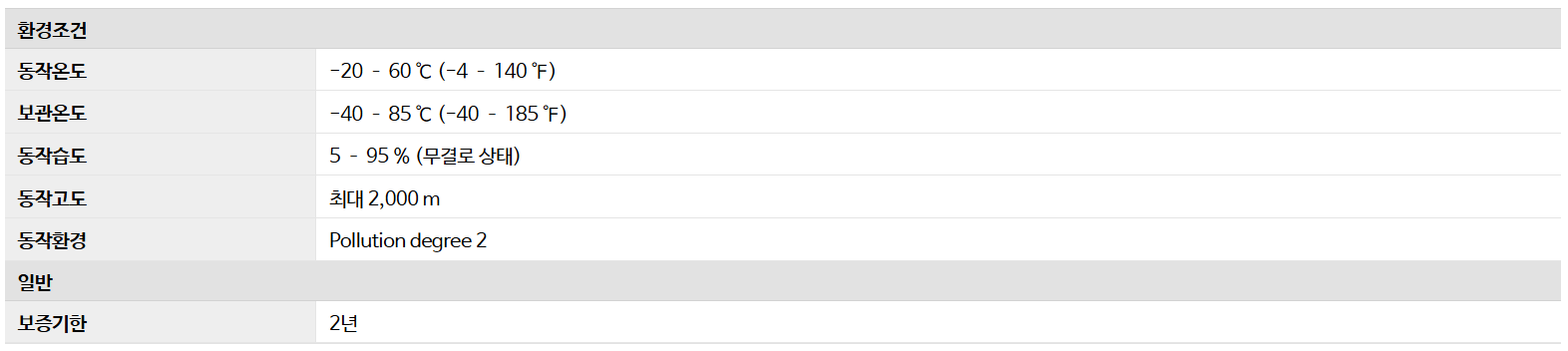

| 일반 |
|
무게
|
180 g |
고정날개 L/S 제외 |
| 183 g |
고정날개 L/S 포함 |
1. 외부전원을 연결하지 않는 경우, RJ12 6C 통신선을 통해 내부전원으로 동작한다.
2. 외부전원을 연결하지 않는 경우, 최대전류 소모상태에서 RJ12 통신선의 전압강하를 고려하여 전원전압 이상유무를 점검해야 한다. 문제가 발생하는 경우에는 외부전원을 연결해야 한다.
3. DO1G , DO2G … DO8G 는 각 채널에 대한 별도 그라운드이다.
4. 디지털 출력타입에 대한 동작은 '출력타입' 항목과 같다.
5. 펄스를 정의하는 주기시간과 On시간은 통신으로 설정 가능하다.
