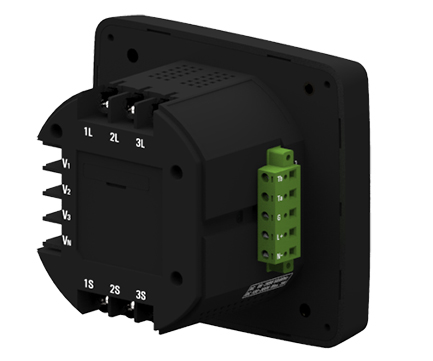

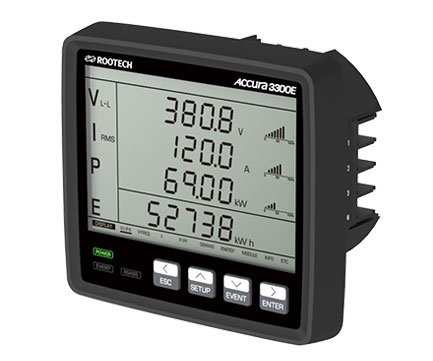

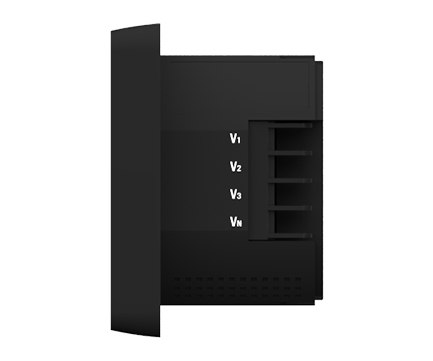

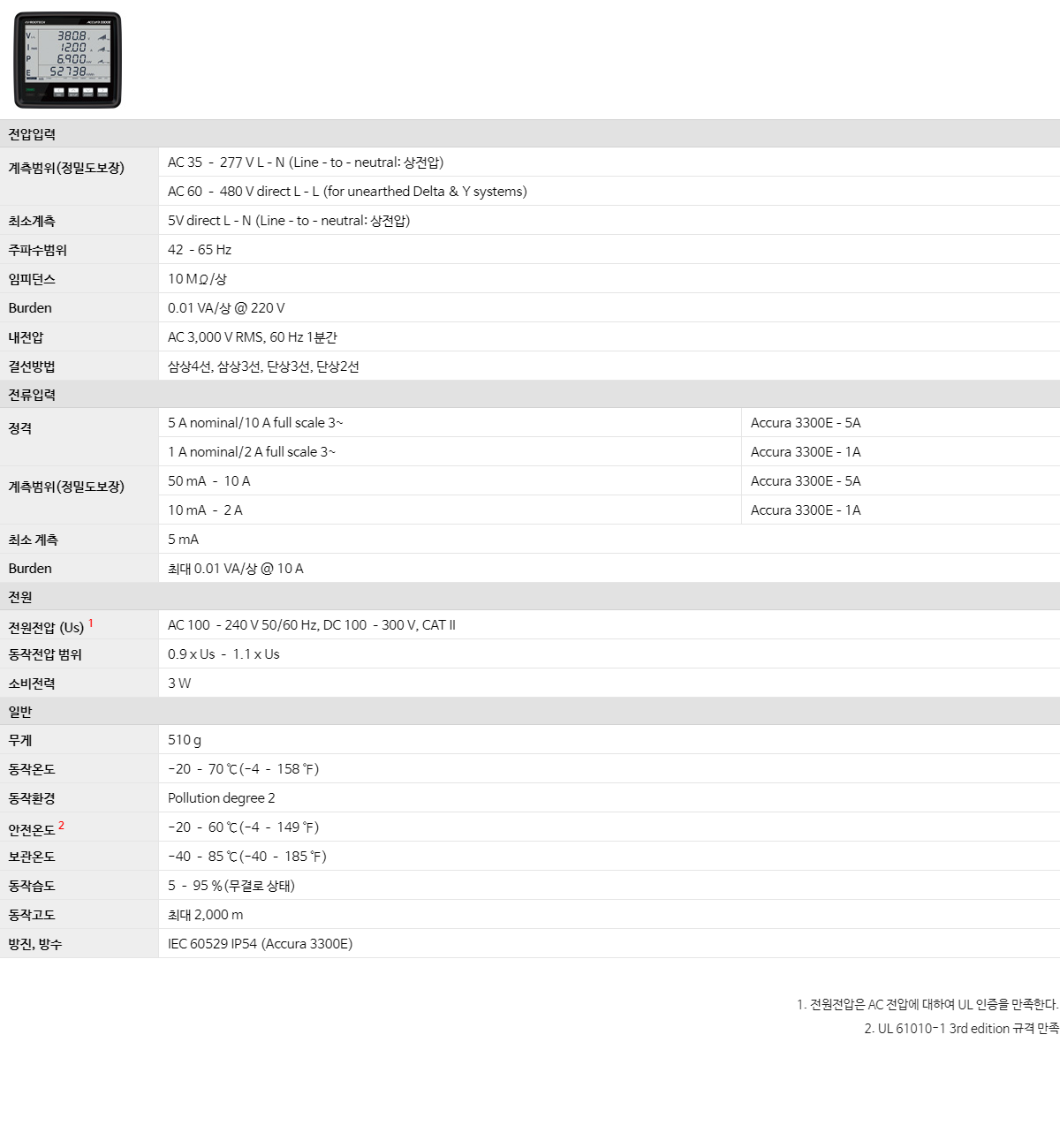

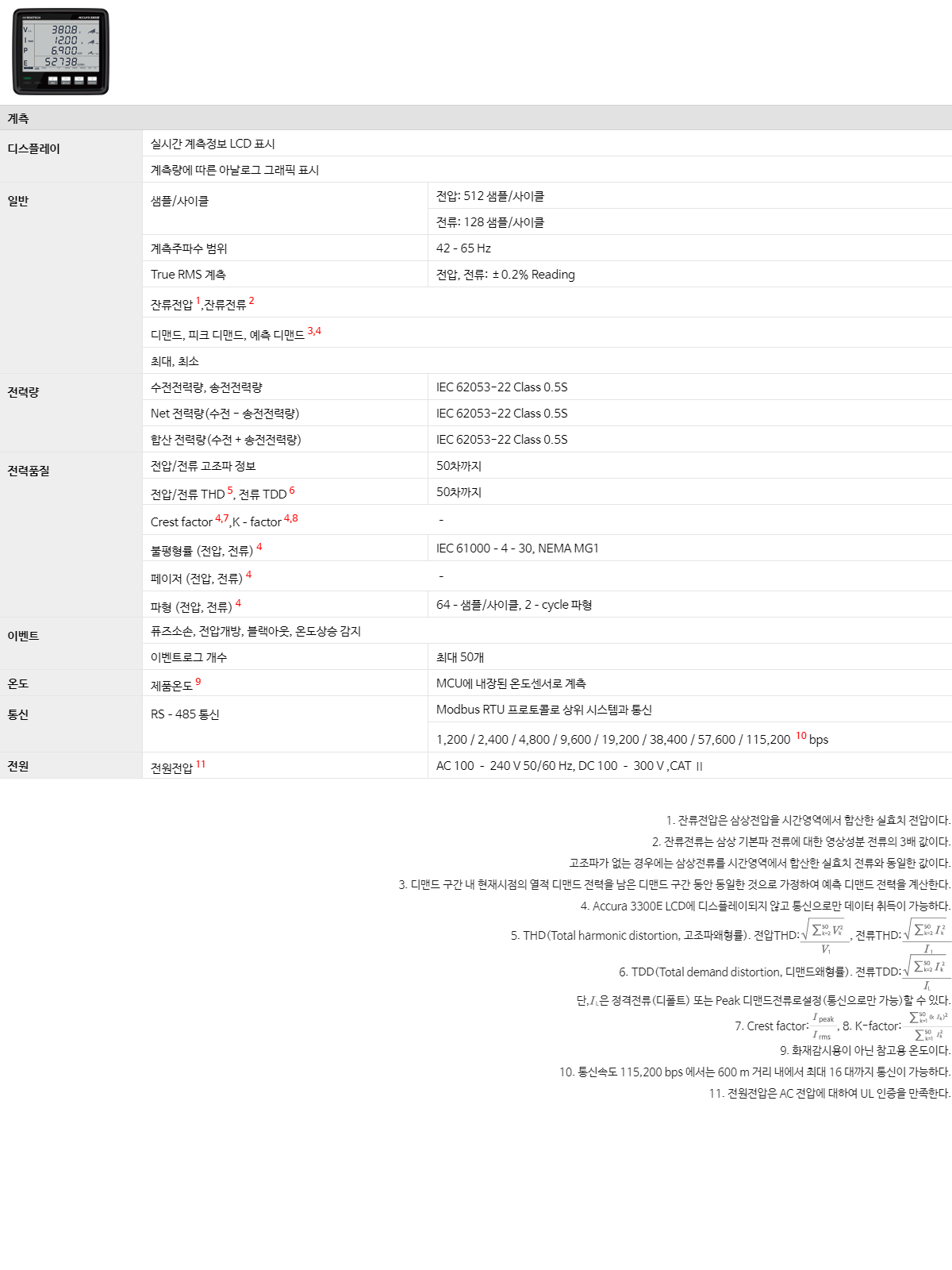

| 계측 |
|

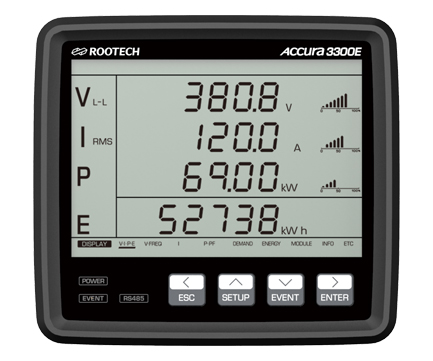

디스플레이
|
실시간 계측정보 LCD 표시 |
|
| 계측량에 따른 아날로그 그래픽 표시 |
|
|
일반
|
샘플/사이클 |
전압: 512 샘플/사이클 |
| 전류: 128 샘플/사이클 |
| 계측주파수 범위 |
42–65 Hz(50/60 Hz) |
| True RMS 계측 |
전압, 전류: ±0.2% Reading |
| 잔류전압1,잔류전류2 |
|
| 디맨드, 피크 디맨드, 예측 디맨드3,4 |
|
| 최대, 최소 |
|
|
전력량
|
수전전력량, 송전전력량 |
IEC 62053-22 Class 0.5S |
| Net 전력량(수전 - 송전전력량) |
IEC 62053-22 Class 0.5S |
| 합산 전력량(수전 + 송전전력량) |
IEC 62053-22 Class 0.5S |
|
전력품질
|
전압/전류 고조파 정보 |
50차까지 |
| 전압/전류 THD5, 전류 TDD6 |
50차까지 |
| Crest factor4,7,K–factor4,8 |
– |
| 불평형률 (전압, 전류)4 |
IEC 61000–4–30, NEMA MG1 |
| 페이저 (전압, 전류)4 |
– |
| 파형 (전압, 전류)4 |
64–샘플/사이클, 2–cycle 파형 |
|
이벤트
|
퓨즈소손, 전압개방, 블랙아웃, 온도상승 감지 |
|
| 이벤트로그 개수 |
최대 50개 |
| 온도 |
MCU 계측온도9 |
온도센서: MCU 내장 |
| 통신 |

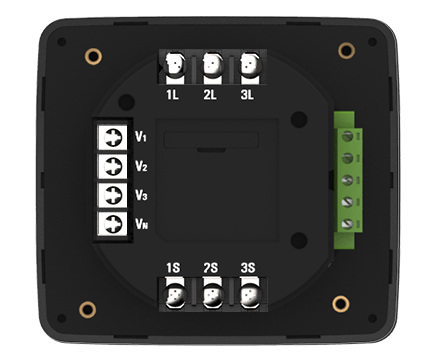

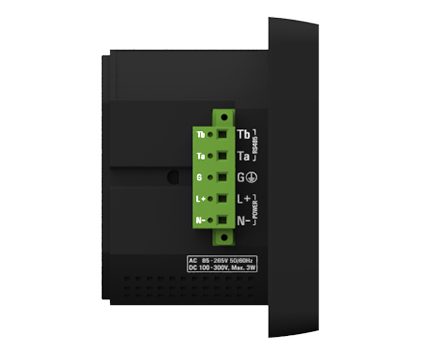

RS–485 통신
(1,200 – 115,200bps Modbus RTU 프로토콜) |
포트 1개 (Ta, Tb) |
|

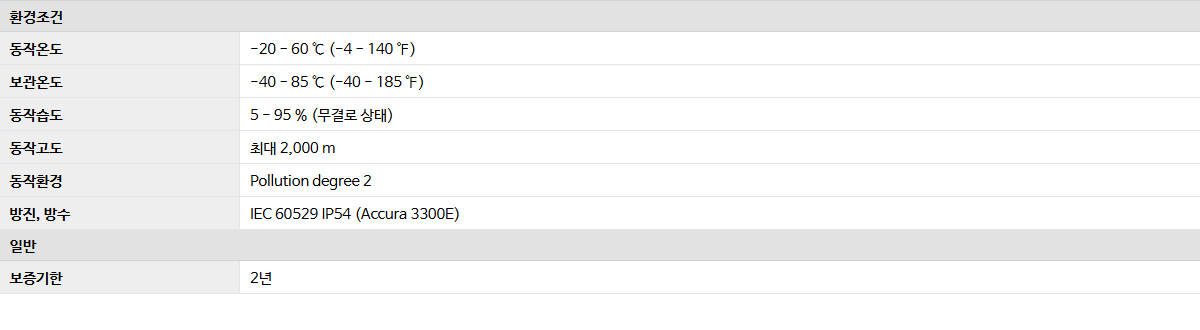

일반
|
UL 인증 (갱신 진행 중) |
UL 61010–1, UL 61010–2–030 |
| CE 인증 |
EN 55011, EN 61326–1, EN 61326–2–1, EN 61000–3–2, EN 61000–3–3 |
| KC 인증 |
EN 55011, EN 61326–1, EN 61326–2–1 |
| AC 전원10 |
AC 100 – 240 V 50/60 Hz, CAT Ⅱ |
| DC 전원 |
DC 100 – 300 V |
1. 잔류전압은 삼상전압을 시간영역에서 합산한 실효치 전압이다.
2. 잔류전류는 삼상 기본파 전류에 대한 영상성분 전류의 3배 값이다.
고조파가 없는 경우에는 삼상전류를 시간영역에서 합산한 실효치 전류와 동일한 값이다.
3. 디맨드 구간 내 현재시점의 열적 디맨드 전력을 남은 디맨드 구간 동안 동일한 것으로 가정하여 예측 디맨드 전력을 계산한다.
4. Accura 3300E LCD에 디스플레이되지 않고 통신으로만 데이터 취득이 가능하다.
5. THD(Total harmonic distortion, 고조파왜형률). 전압THD:
, 전류THD:
6. TDD(Total demand distortion, 디맨드왜형률). 전류TDD:
단,
은 정격전류(디폴트) 또는 Peak 디맨드전류로설정(통신으로만 가능)할 수 있다.
7. Crest factor:
, 8. K-factor:
9. 화재감시용이 아닌 참고용 온도이다.
10. 전원전압은 AC 전압에 대하여 UL 인증을 만족한다.
