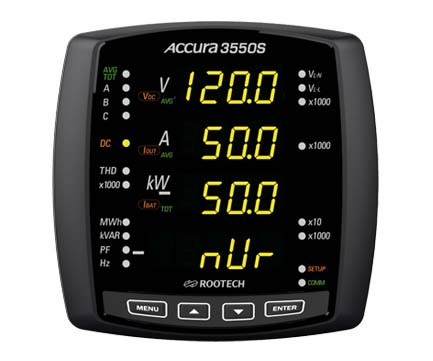

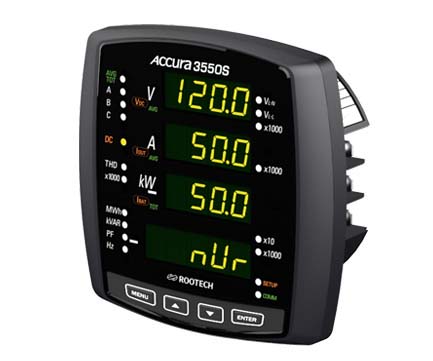

Accura 3550S [단종]
Digital Power Meter for Rectifier Panel
Accura 3550S [단종]
Digital Power Meter for Rectifier Panel
요약
특징
사양
자주하는질문
자료다운로드
요약
특징
사양
자주하는질문
자료다운로드
요약
정류반 AC, DC 통합계측
계측정밀도
CE/UL 안전성 및 신뢰성
전압/전류 ±0.2% Reading
삼상전력계측, 디맨드
DC 전압 1채널, DC 전류 2채널
RS-485 1 포트
대체모델:
Accura 3550
카탈로그 다운로드

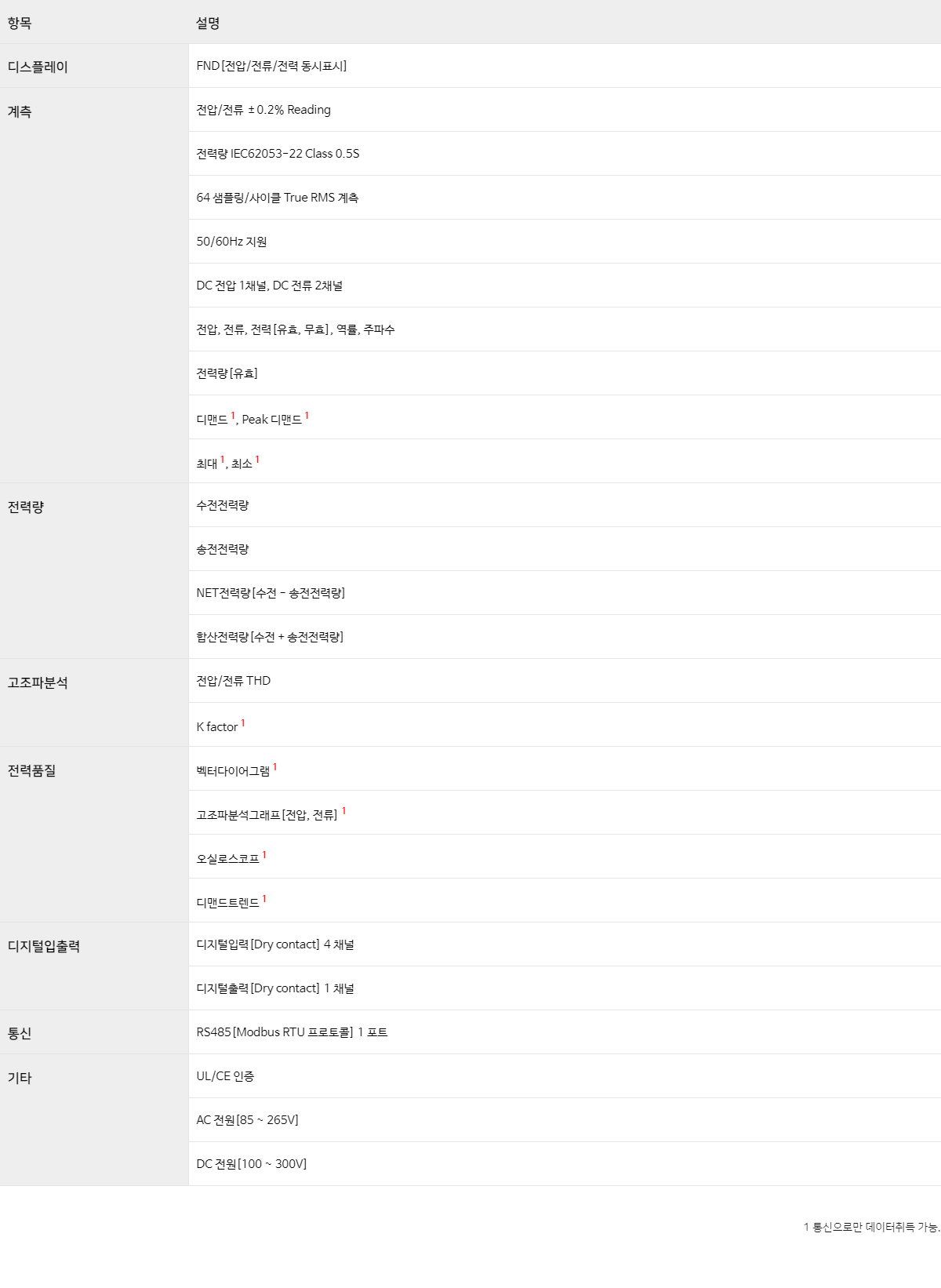

Accura 3550과 Accura 3550S의 차이점
항목
설명
계측
전압, 전류 , 전력 , 전력량(또는 역률 , 주파수) 동시표시
64 샘플링/사이클, True RMS 계측
IEC62053-22 Class 0.5S
50/60 Hz 지원
전력량 주기적 저장(내부 비휘발성 메모리)
상전압, 선간전압, 전류
유효전력, 무효전력 , 유효전력량 , 무효전력량
2
, 역률 , 주파수
전류의 기본파
2
및 True RMS 계측
전력량
수전전력량, 송전전력량
1
네트전력량(송전전력량 - 수전전력량)
합산전력량(송전전력량 + 수전전력량)
디맨드, Peak 디맨드
4 사분면 전력
최대값, 최소값
2
전력품질
전압/전류 THD
고조파분석
2
, K-Factor
2
기본 모듈(DC 모듈)
DC 전압입력 1 채널
DC 전류입력 2 채널
디지털입력 4 채널
디지털출력 1 채널
통신
RS-485 포트(미터뒷면)
Modbus RTU 프로토콜
통신속도: 1,200 - 57,600bps
전원
AC 85 - 265 V, 50/60 Hz
DC 100 - 300 V
소비전력: 10 VA
1. 수전전력량(송전전력량)은 부하측에서 본 양(+)의 값이다.
2. RS-485 통신 에서 데이터취득 가능

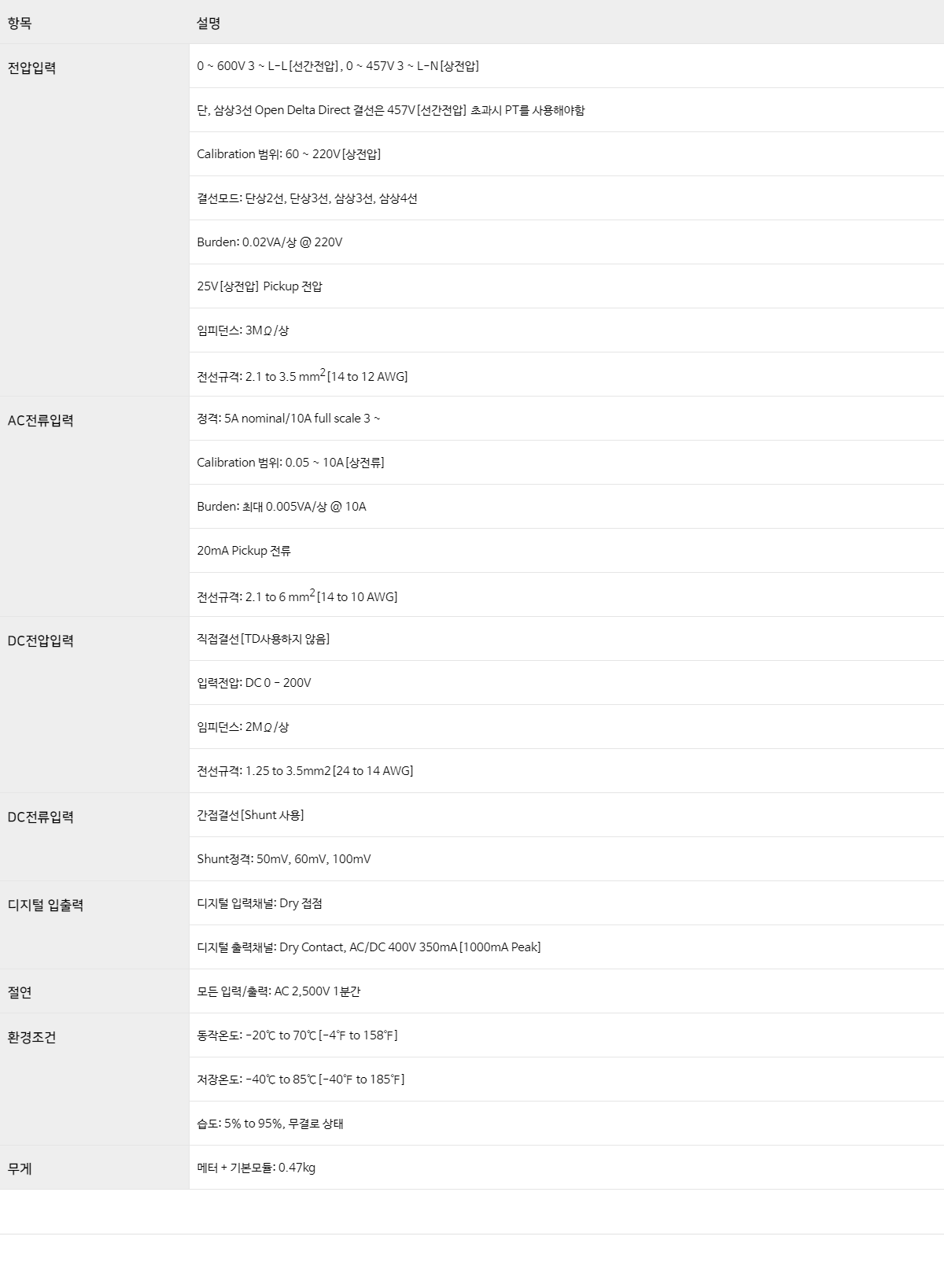

항목
설명
전압입력
정격
0 - 600 V 3~ L-L(선간전압), 0 - 457 V 3~ L-N(상전압)
단, 삼상 3 선 Open Delta Direct 결선은 457 V 선간전압 초과시 PT 를 사용해야함
Pickup 전압
25 V(상전압)
Calibration 범위
60 - 220 V(상전압)
Burden
0.02 VA/상 @ 220 V
결선모드
단상 2선, 단상 3선, 삼상 3선, 삼상 4선
임피던스
3 MΩ/상
전선규격
2.1 to 3.5 mm
2
(14 to 12 AWG)
AC 전류입력
정격
5 A nominal/10 A full scale 3~
Calibration 범위
0.05 - 10 A(상전류)
Burden
최대 0.005 VA/상 @ 10A
Pickup 전류
20 mA
전선규격
2.1 to 6.0 mm
2
(14 to 10 AWG)
DC 전압입력
직접 결선(TD 사용하지 않음)
입력전압
DC 0 to 200V
Pickup 전압
20V
임피던스
2MΩ 상
전선규격
1.25 to 3.5 mm
2
(24 to 14 AWG)
DC 전류입력
간접결선(Shunt 사용)
Shunt 정격
50mV, 60mV, 100mV
디지털 입출력
디지털 입력채널
Dry 접점
디지털 출력채널
Dry 접점, AC/DC 400V 350mA(1000mA Peak)
절연
모든 입력/출력
AC 2,500V 1분간
환경조건
동작온도
-20 to 70℃(-4℉ to 158℉)
보관온도
-40 to 85℃(-40℉ to 185℉)
동작습도
무결로상태 5% - 95%
무게
미터 + 기본 모듈
0.5kg
