모터 매니지먼트 시스템
|

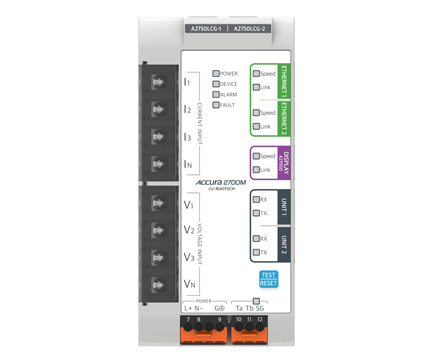

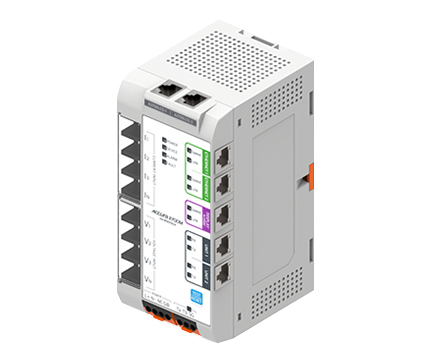

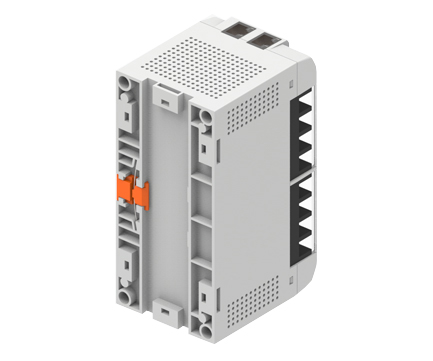

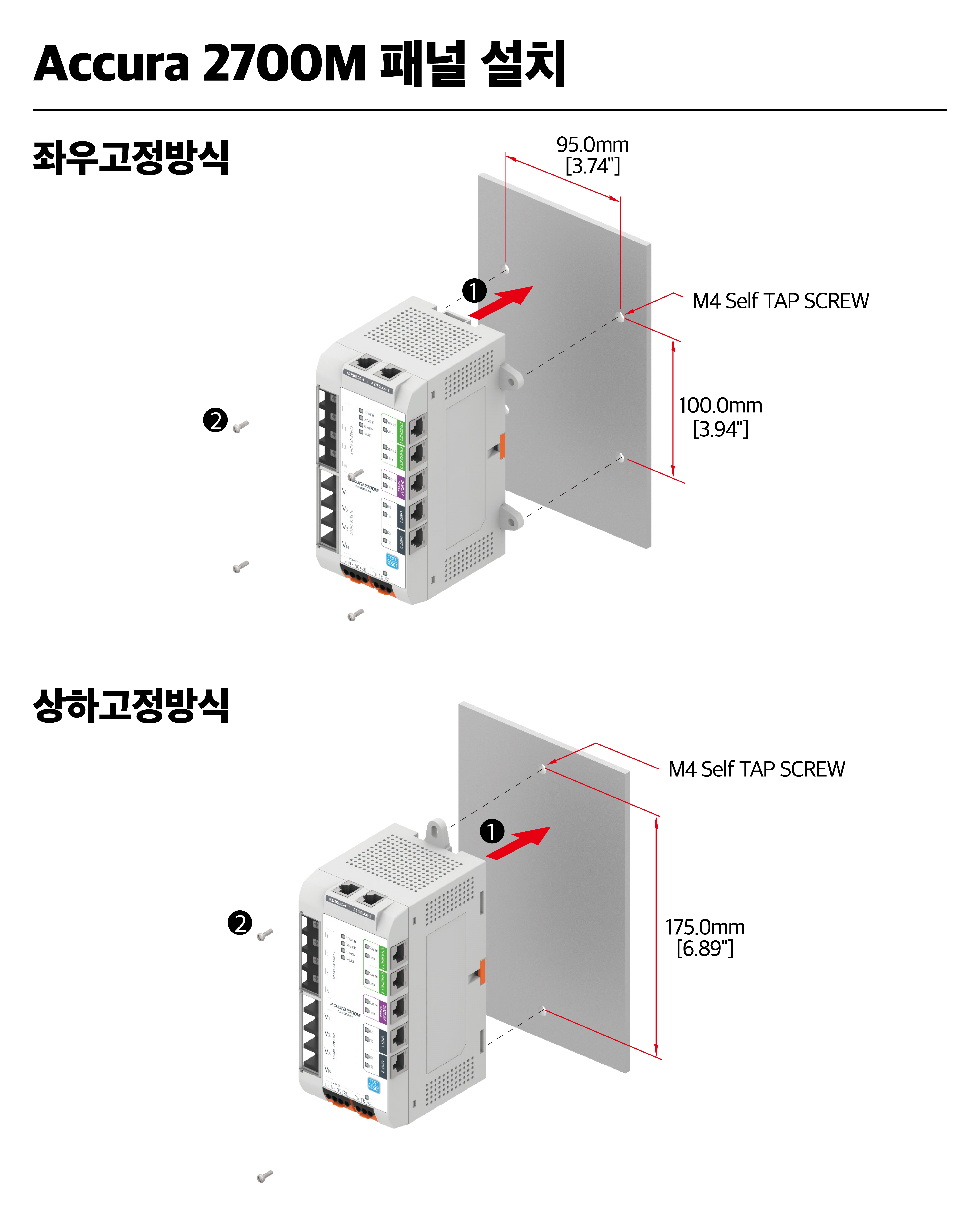

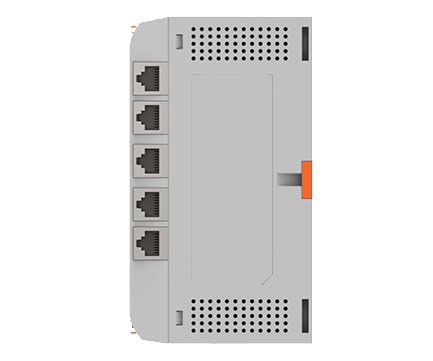

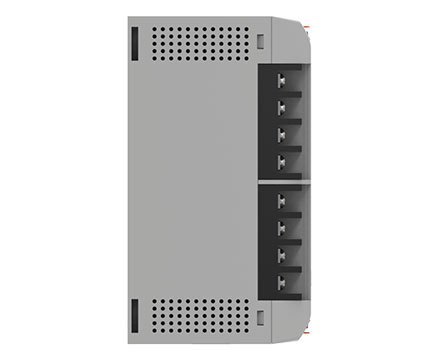

Accura 2700/2750
|

|

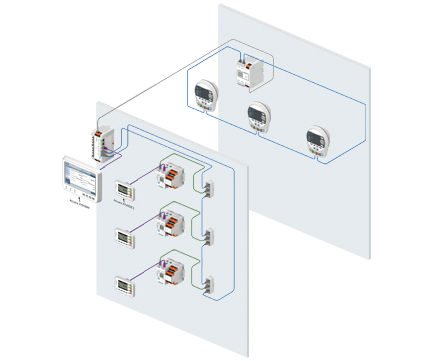

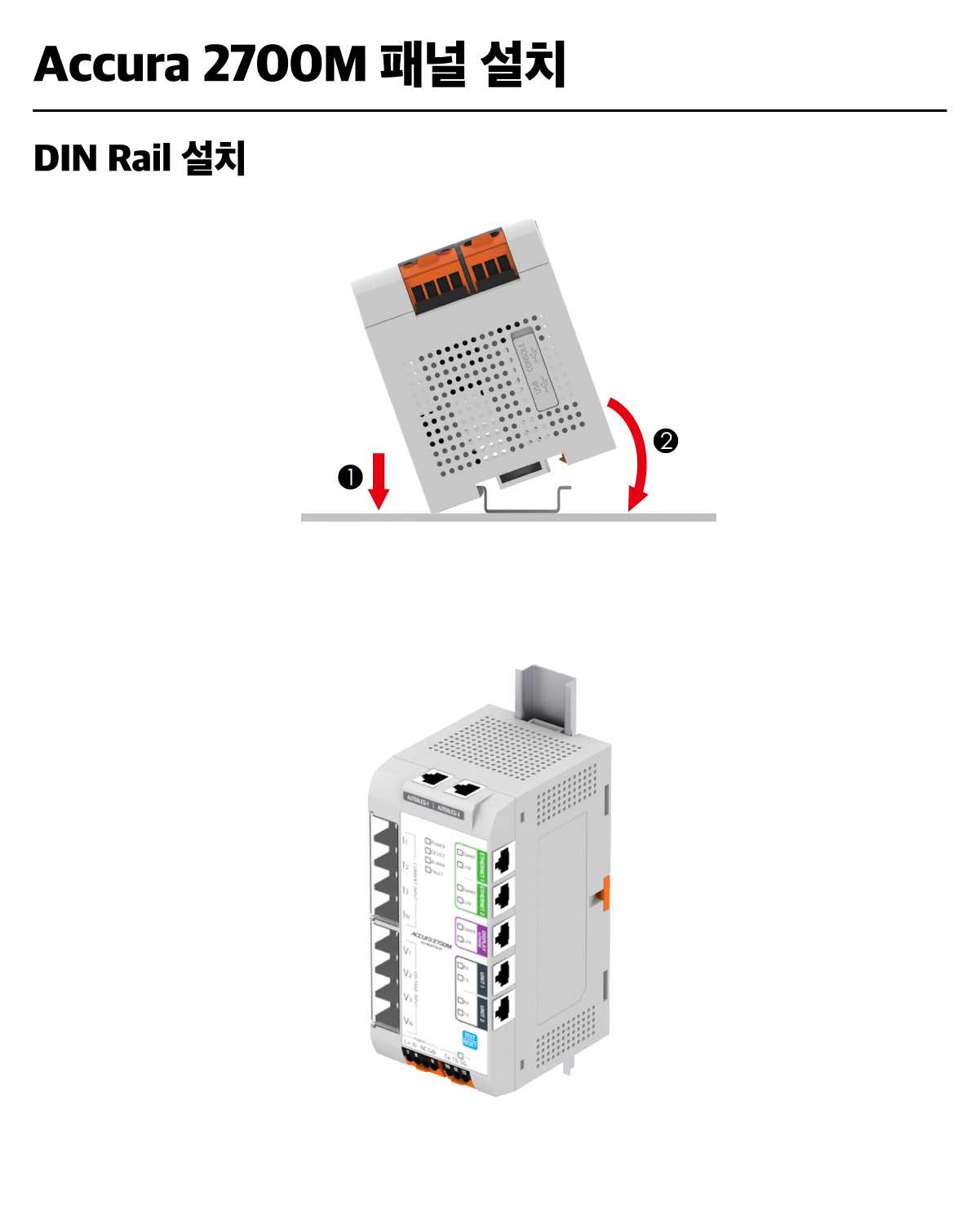

Accura 2700M은 MCC 인입유닛에 설치되며 스마트 모터매니지먼트 시스템의 마스터 기능을 수행한다.
인입선로의 전압/전류를 센싱하여 MCC 전체의 사용전력을 측정하며,
센싱한 전압 샘플링 데이터를 내부통신선에 연결된 모든 Accura 2750P[C]에 전송하여 개별 모터유닛의 전력을 계측할 수 있게 한다. 내부통신선을 이용하여 MCC에 있는 다수의 Accura 2750P[C]로부터 계측데이터, 모터 제어명령 및 동작상태를 송수신하며, 또한 Accura 2750LCG를 통하여 LOP에 있는 다수의 Accura 2750LC[I]와 이 데이터들을 송수신하여 처리한다. 이와 같이 얻어진 데이터를 인입유닛 통합 HMI 모듈인 Accura 2700D에 전달하여 MCC 패널 앞에서 전체 모터의 운용상황을 확인할 수 있게 하며, 이더넷 또는 RS-485 외부통신을 통하여 상위시스템과 연결된다. |
|||
|
|||
| Accura 2750P[C] 연결 | |||
| 인입선로의 전압 샘플링 데이터를 다수의 Accura 2750P[C]에 전송 | |||
| 다수의 Accura 2750P[C]로부터 각 모터유닛의 계측정보 및 모터 운용정보 수집 | |||
| 내부전용 프로토콜 | 포트 2개(UNIT1, UNIT2: 포트 기능 동일) | ||
| 통신포트 2개: Ring 구성 | 통신 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| Accura 2750P[C] 연결 대수 | 최대 30대 (Ring 결선) | ||
|
통신선 길이
|

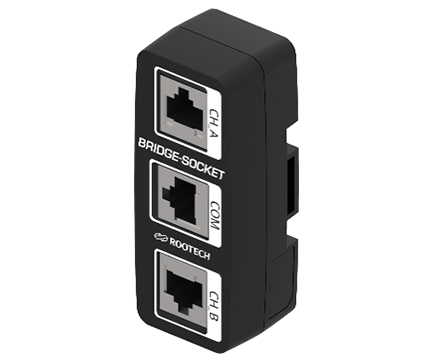

Accura 2700M과 Bridge-Socket | 최대 1 m (Accura 2700M 장치 이중화) | |
| Accura 2700M과 Unit-Socket | 표준 3 m 이내, 최대 10 m1 | ||
| Unit-Socket과 Unit-Socket | 최대 3 m | ||
| Unit-Socket과 Accura 2750P[C] | 최대 1.5 m | ||
| Ring 전체 길이 | 최대 90 m | ||
| MCC 인입선로의 전력계측 | |||
| 인입선로의 전압/전류를 센싱하여 MCC 전체에서 소비되는 전력특성 계측 및 분석 | |||
| 계측 항목 | |||
|
전압
|
상전압(상별/평균, 최대), 선간전압(각 선간/평균, 최대) | ||
| 기본파 RMS(상별/평균) | |||
| 고조파 성분(상별, 1 - 50차), THD(상별, 최대) | |||
| 벡터다이어그램(Phasor Diagram) | |||
| 대칭좌표 성분(정상, 역상, 영상, 최대), 불평형률(IEC, NEMA, 최대) | |||
| Dip(Sag), Swell | |||
| 주파수 | 순시, 최대, 최소 | ||
|
전류
|
RMS(상별/평균, 최대), 기본파 RMS(상별/평균) | ||
| 고조파 성분(상별, 1 - 50차), THD(상별, 최대), TDD(상별, 최대) | |||
| 벡터다이어그램(Phasor Diagram) | |||
| 대칭좌표 성분(정상, 역상, 영상, 최대), 불평형률(IEC, NEMA, 최대) | |||
| 디맨드전류(상별/평균), 피크 디맨드전류(상별/평균) | |||
| Crest Factor(상별, 최대), K-factor(상별, 최대) | |||
|
전력
|
유효, 무효, 피상(상별/Total, 최대) | ||
| 디맨드 유효전력(상별/Total), 피크디맨드 유효전력(상별/Total) | |||
| 역률 | 상별, 통합 역률 | ||
| 유효전력량 | 삼상합(Total)에 대한 Received, Delivered, Sum, Net | ||
| 무효전력량 | 삼상합(Total)에 대한 Positive, Negative, Sum, Net | ||
| 피상전력량 | 삼상합(Total) | ||
| 상위 시스템과 외부 통신 | |||
|
이더넷 통신
|
100Base-TX(100 Mbps/Full Duplex) Modbus TCP 프로토콜 Accura 2700M 장치 이중화 지원 |
포트 2개(ETHERNET1, ETHERNET2) (포트 기능 동일) |
|
| 통신포트 2개: 이더넷 스위칭, RSTP | Ring 구성에 의한 통신 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| 통신선 결선방식 | 스타(Star), 데이지체인(Daisy-chain), 링(Ring) 결선 | ||
|

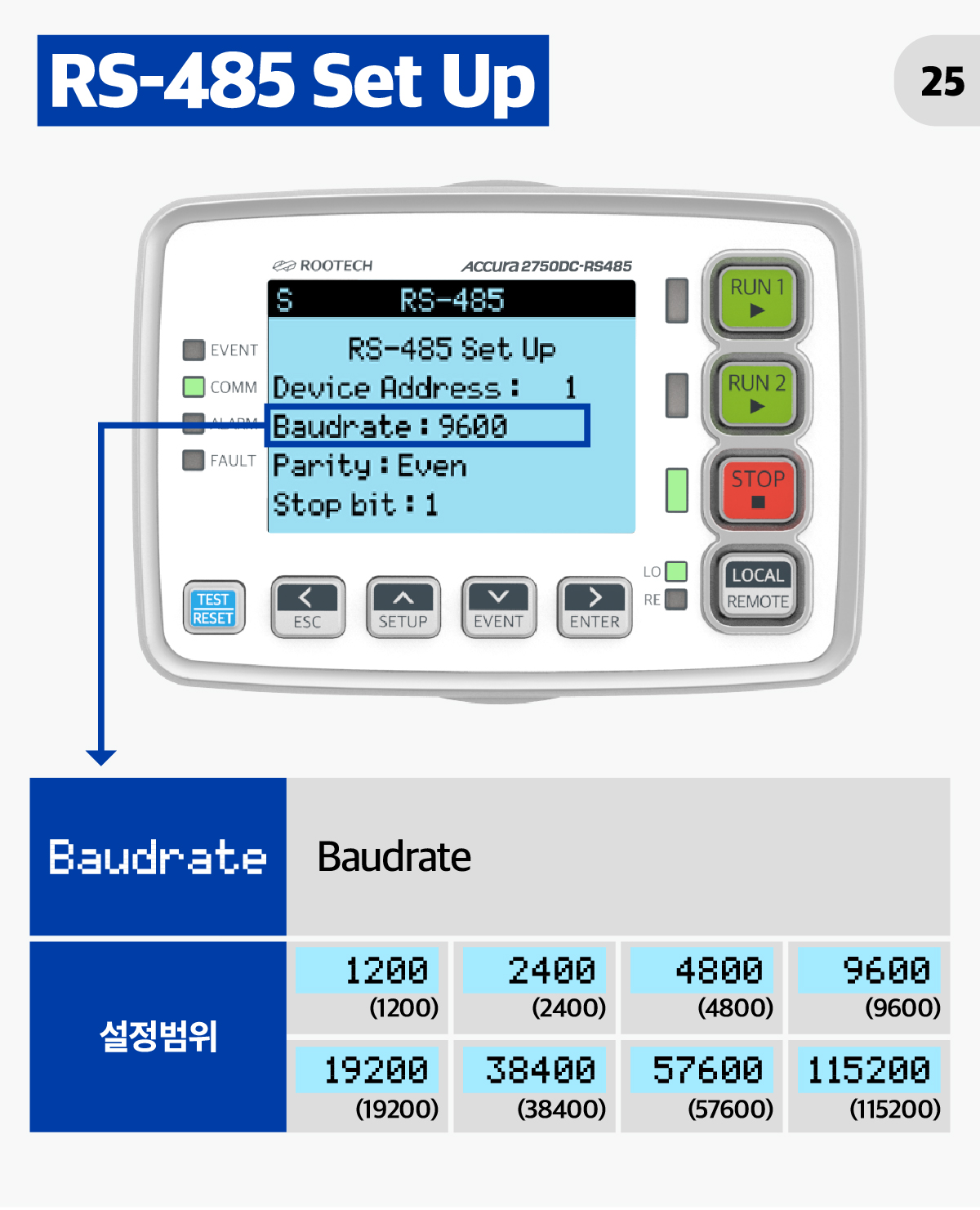

RS-485 통신
|
1,200 - 115,200 bps2 Modbus RTU 프로토콜 |
포트 1개(Ta, Tb, SG) | |
| 커넥터 타입 | 스크류타입 터미널(pluggable) | ||
| 통신선 | UL2919 RS-485 1P/2P 24 AWG | ||
| Accura 2700D와 연결 | |||
|
HMI 전용 통신
|
100Base-TX(100 Mbps/Full Duplex) 내부전용 프로토콜 |
포트 1개(DISPLAY A2700D) | |
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선3 | 이더넷 케이블 Cat 5e FTP(F/UTP) | ||
| 통신선 길이 | 3 m | ||
| 통신선을 통한 전원공급 | |||
| Accura 2750LCG와 연결 | |||
|
LOP 제어모듈
전용 통신 |
내부전용 프로토콜 | 포트 2개(A2750LCG-1, A2750LCG-2: 포트 기능 동일) |
|
| 통신포트 2개 | Accura 2750LCG 장치 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| 통신선 길이 | 포트별 최대 300 m | ||
| 전원 | |||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | ||
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | ||
|

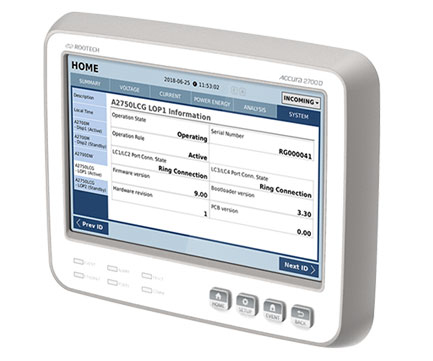

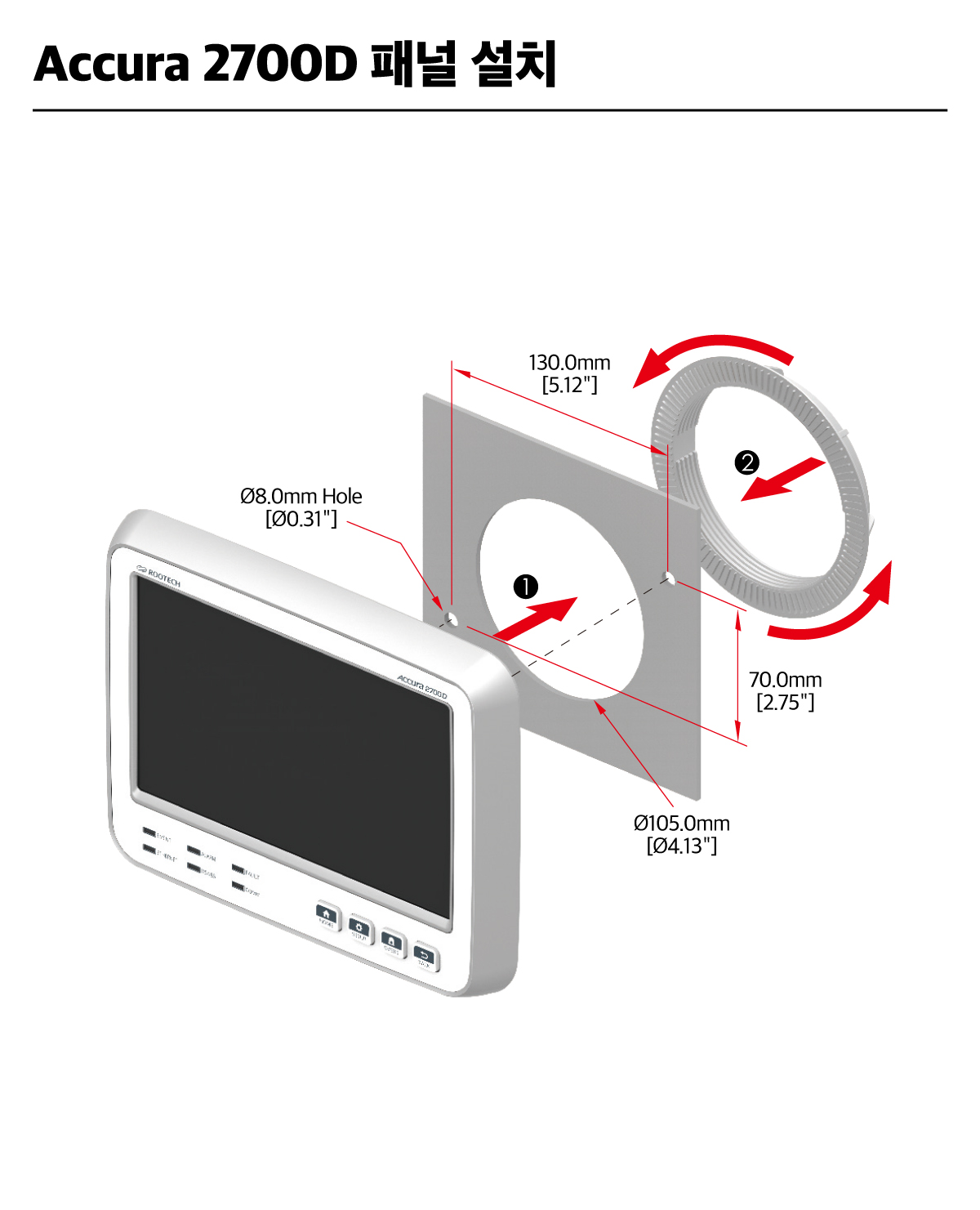

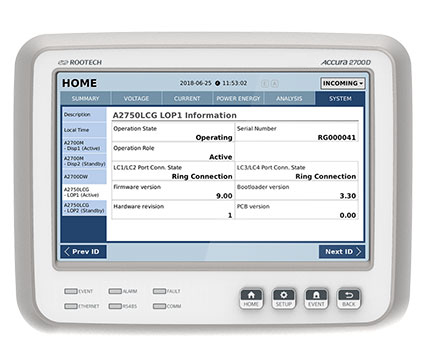

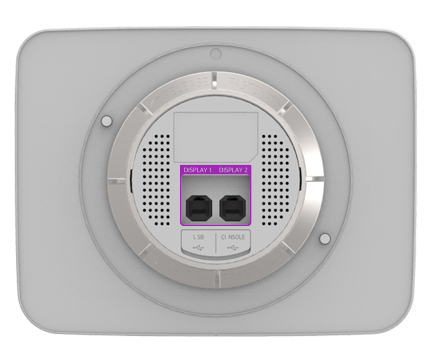

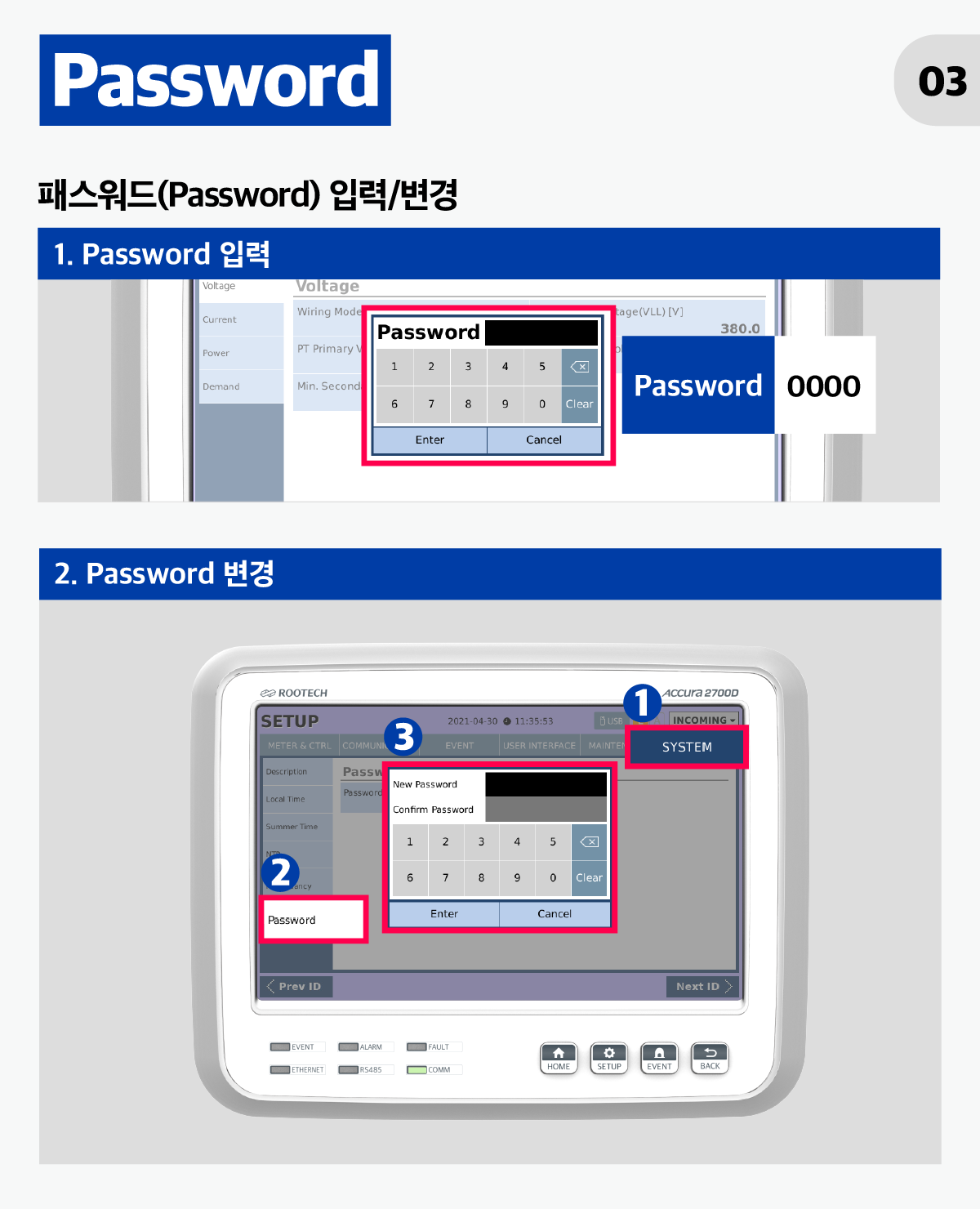

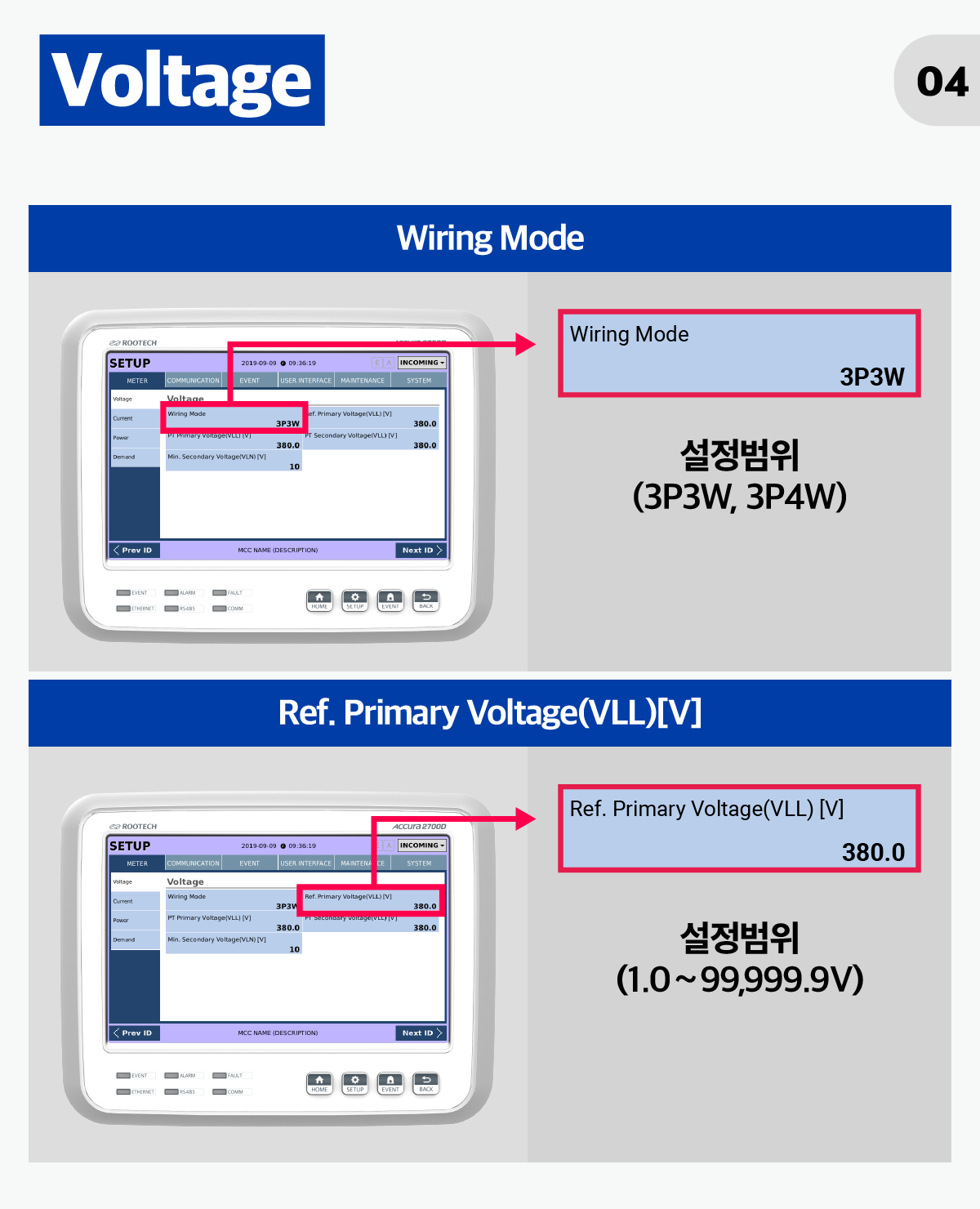

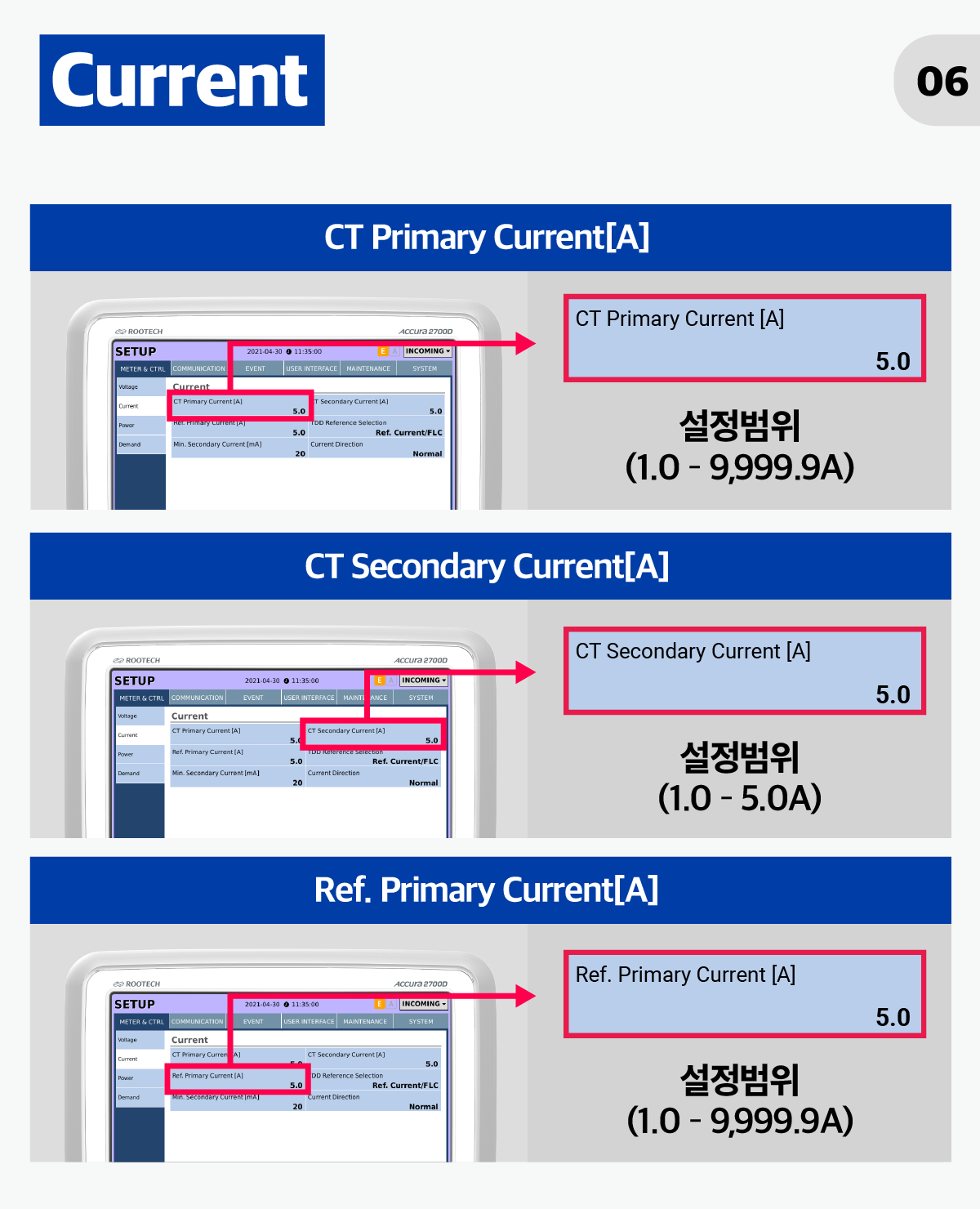

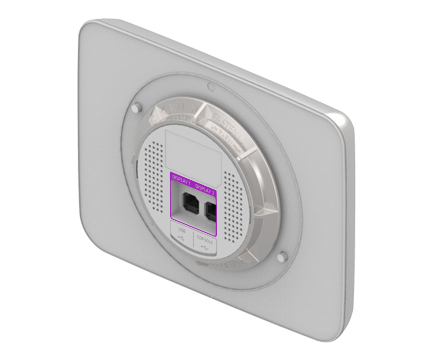

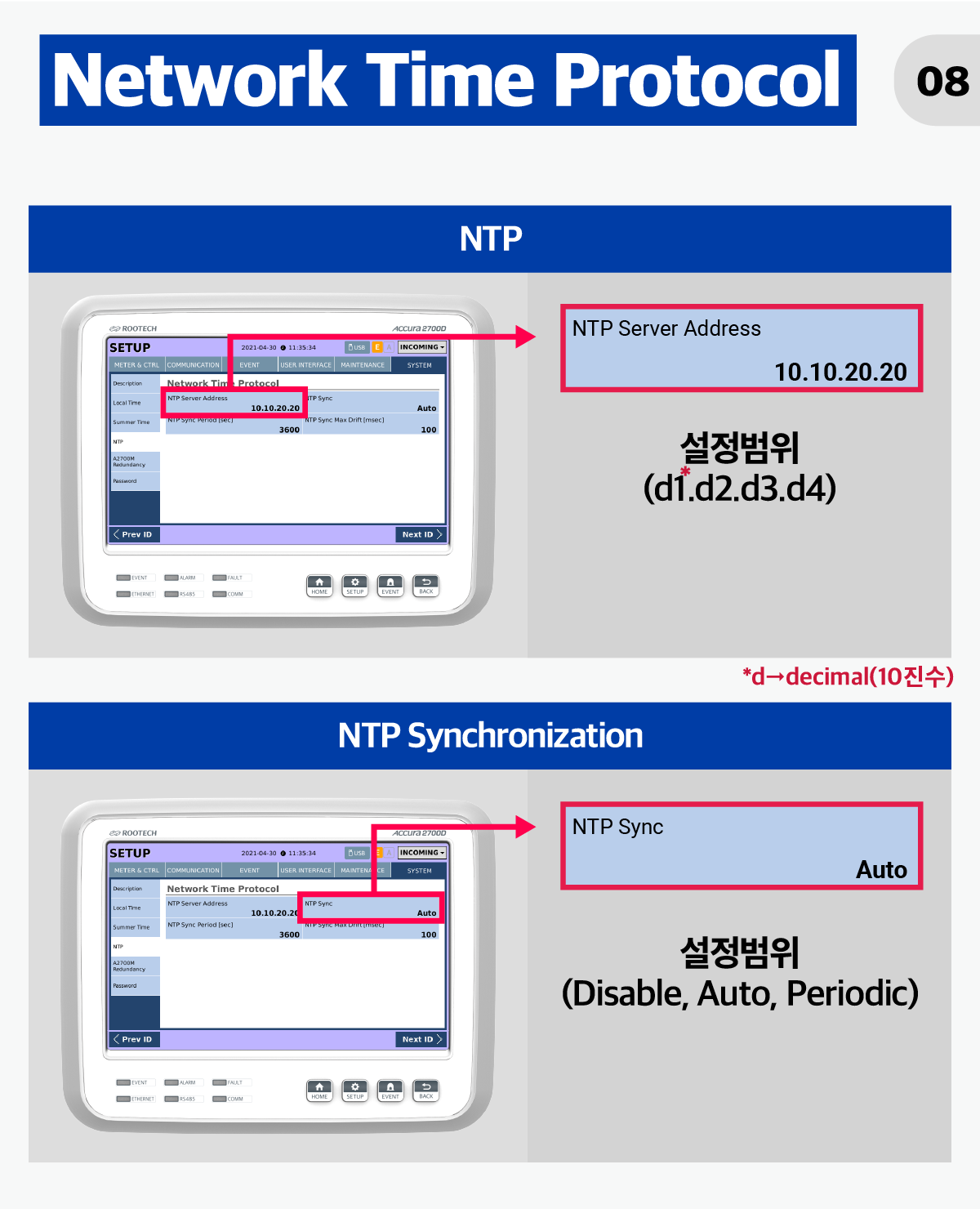

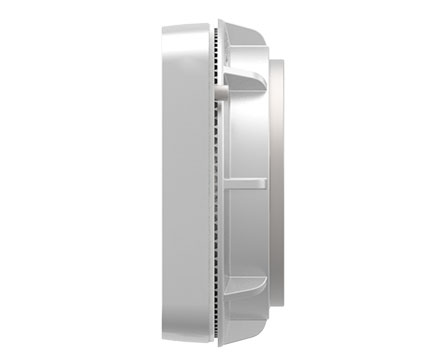

Accura 2700D는 MCC 인입유닛의 전면에 설치되며 Accura 2700M과 이더넷 케이블로 연결된다.
통신을 통하여 Accura 2700M의 정보와 Accura 2700M이 수집한 다수의 Accura 2750P[C], Accura 2750LC[I]의 계측,
제어, 상태정보를 전면의 TFT Color LCD를 통하여 사용자에게 제공한다. 또한 Accura 2700M,
Accura 2750P[C] 및 Accura 2750LC[I]의 모든 기능을 터치기능이 있는 TFT Color LCD를 통하여 설정할 수 있다. Accura 2700D는 내장된 2개의 통신포트를 통하여 Accura 2700M 2대를 동시에 연결할 수 있어 Accura 2700M 이중화 구성을 지원한다. |
|||
|
|||
| Accura 2700M 연결 | |||
| 통신을 통하여 Accura 2700M의 정보와 Accura 2700M이 수집한 다수의 Accura 2750P[C] 및 Accura 2750LC[I]의 정보들을 전면의 TFT Color LCD에 다양한 화면으로 표시 | |||
| Accura 2700M 및 Accura 2700M에 통신으로 연결된 다수의 Accura 2750P[C] 및 Accura 2750LC[I] 기능 설정 | |||
|
100Base-TX(100 Mbps/Full Duplex) 내부 전용 프로토콜 |
포트 2개(DISPLAY1, DISPLAY2): 포트 기능 동일 | ||
| 통신포트 2개 | Accura 2700M 장치 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP (F/UTP) | ||
| 통신선 길이 | 3 m1 | ||
| 디스플레이 사양 | |||
| 디스플레이 크기 | 8.5” (184.8 x 110.88 mm) | ||
| VGA transmissive color TFT (LED backlight and touch panel) | |||
| USB | |||
| High-speed USB 2.0 (Host) | Micro USB 포트 | ||
| 전원 | |||
| 전압 | Accura 2700M으로부터 통신선으로 공급받음 | ||
|

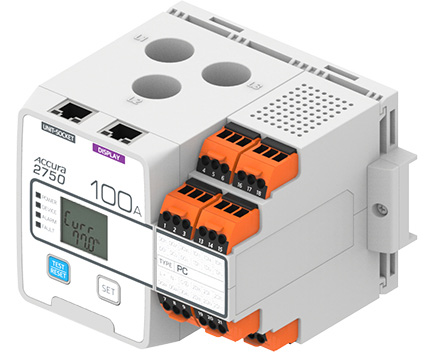

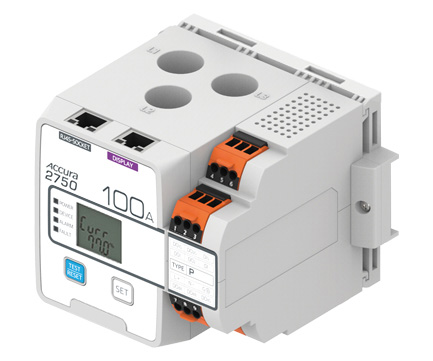

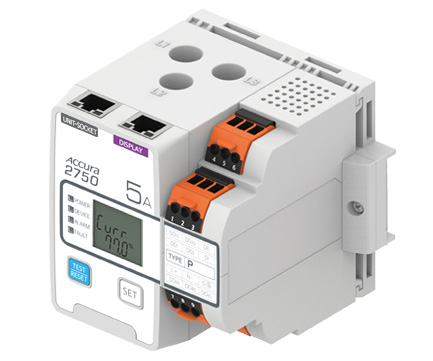

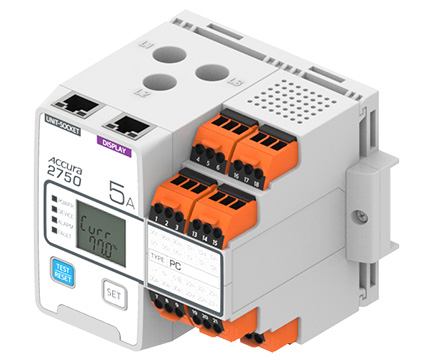

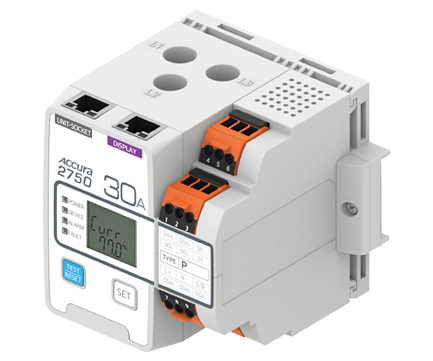

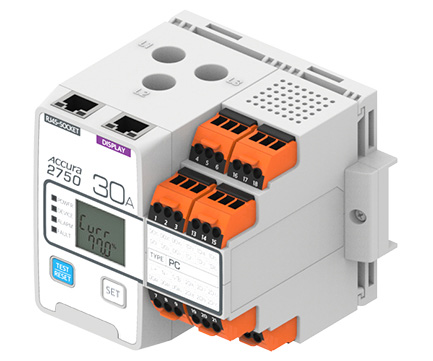

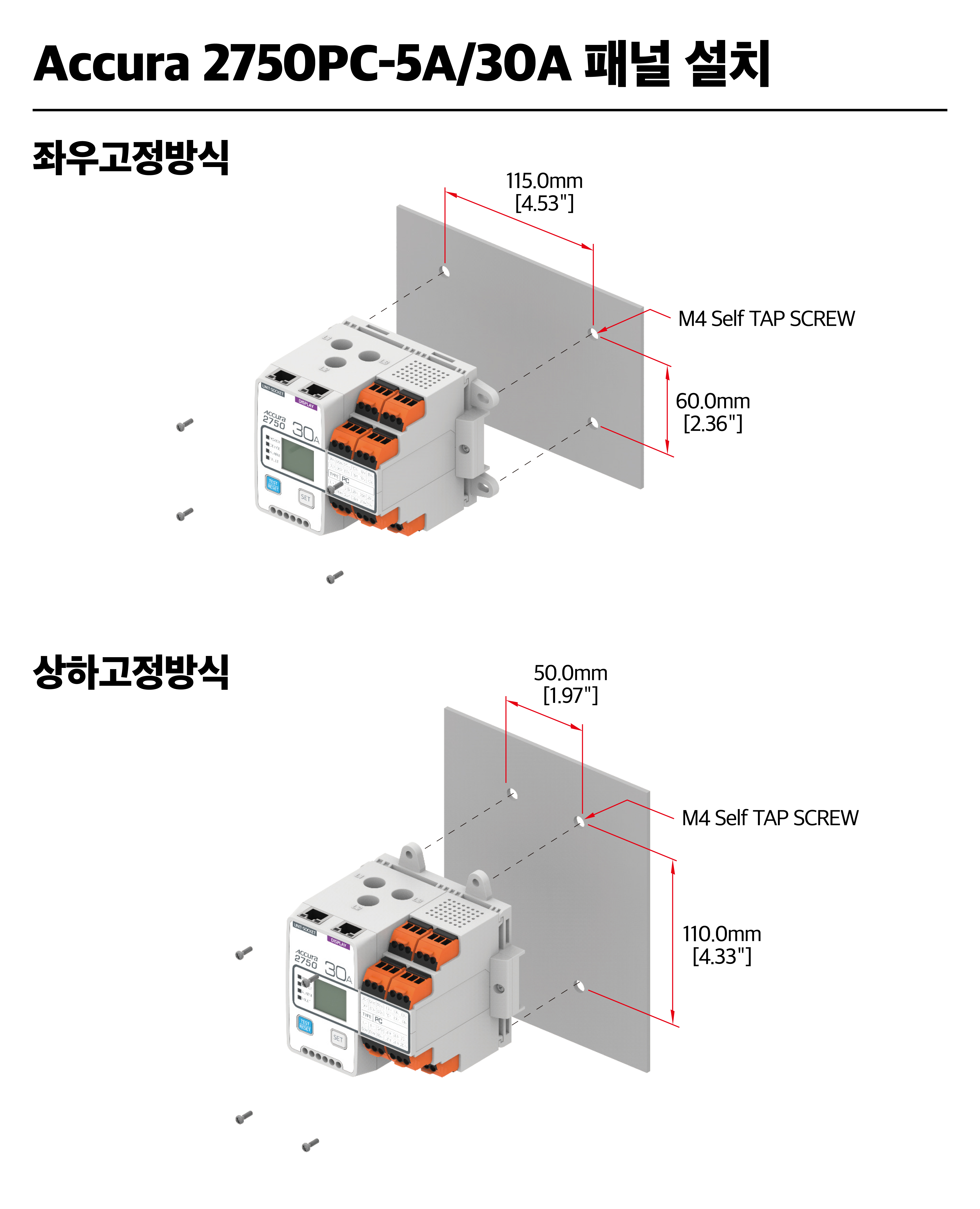

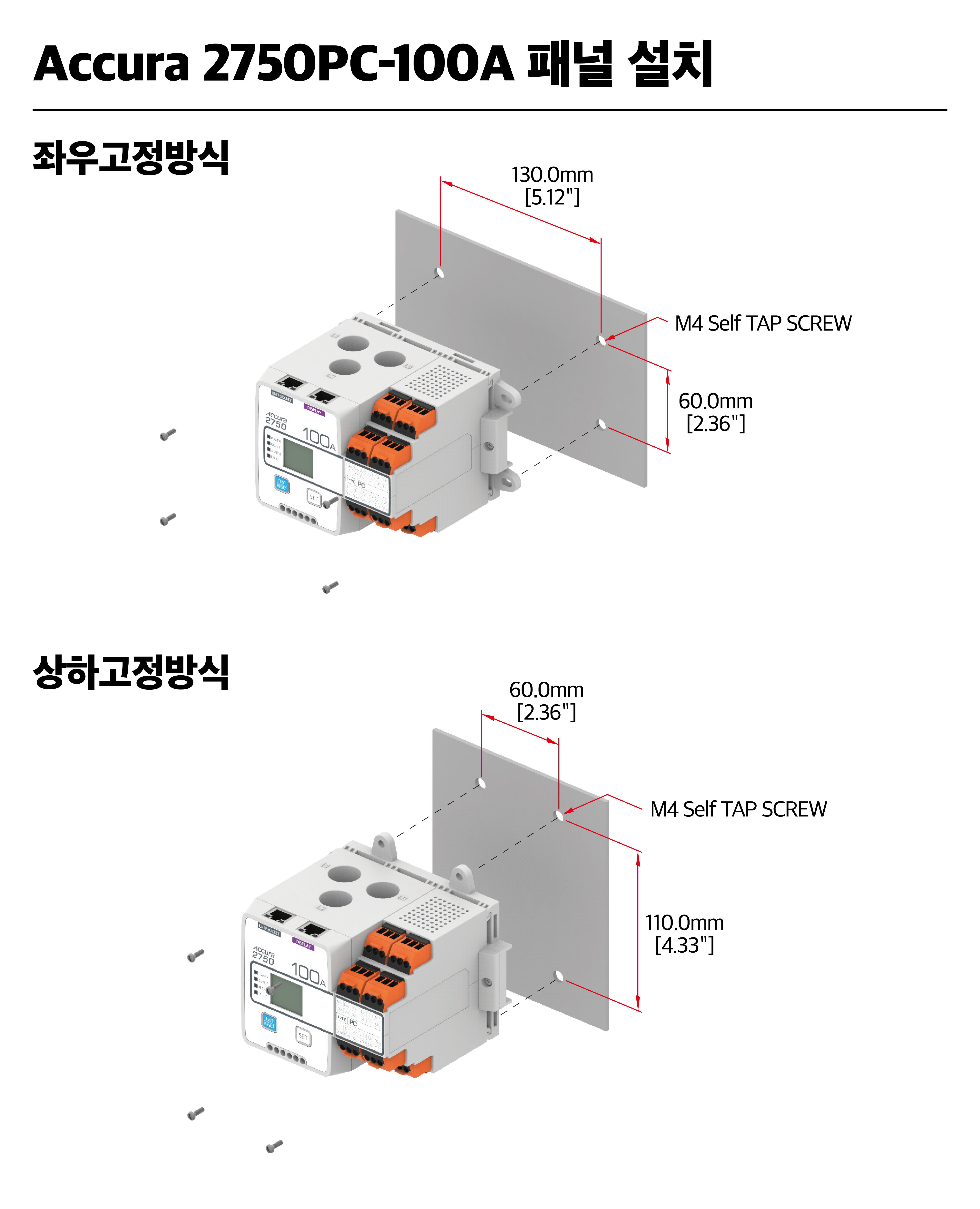

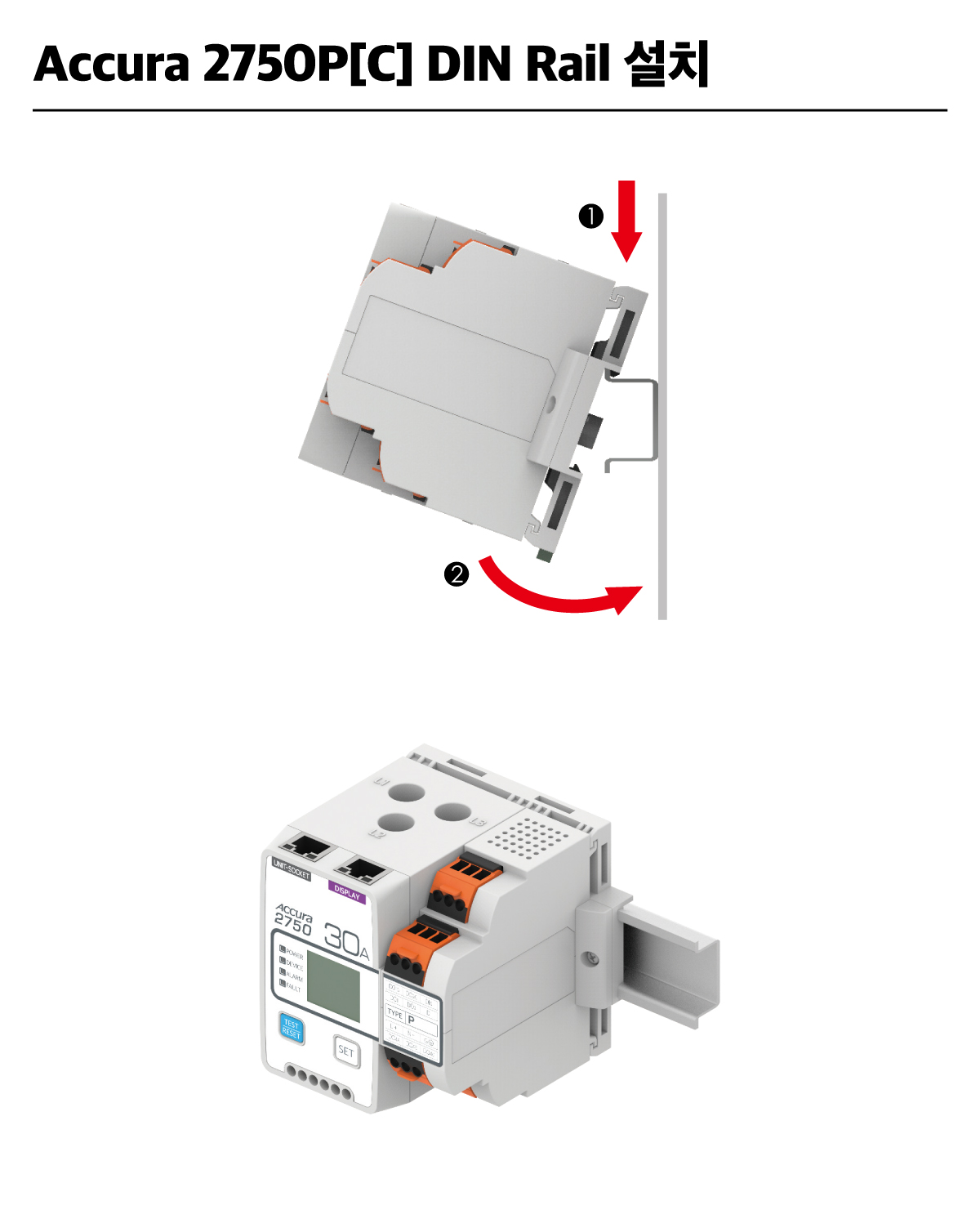

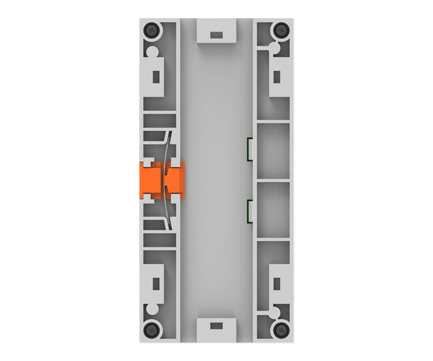

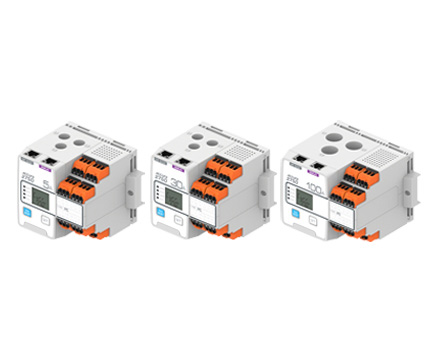

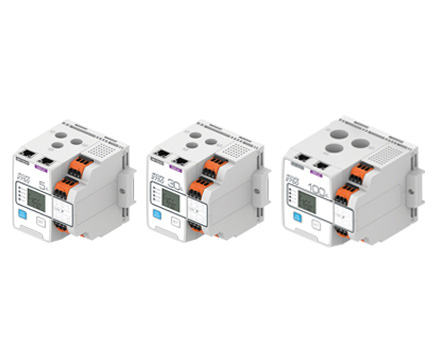

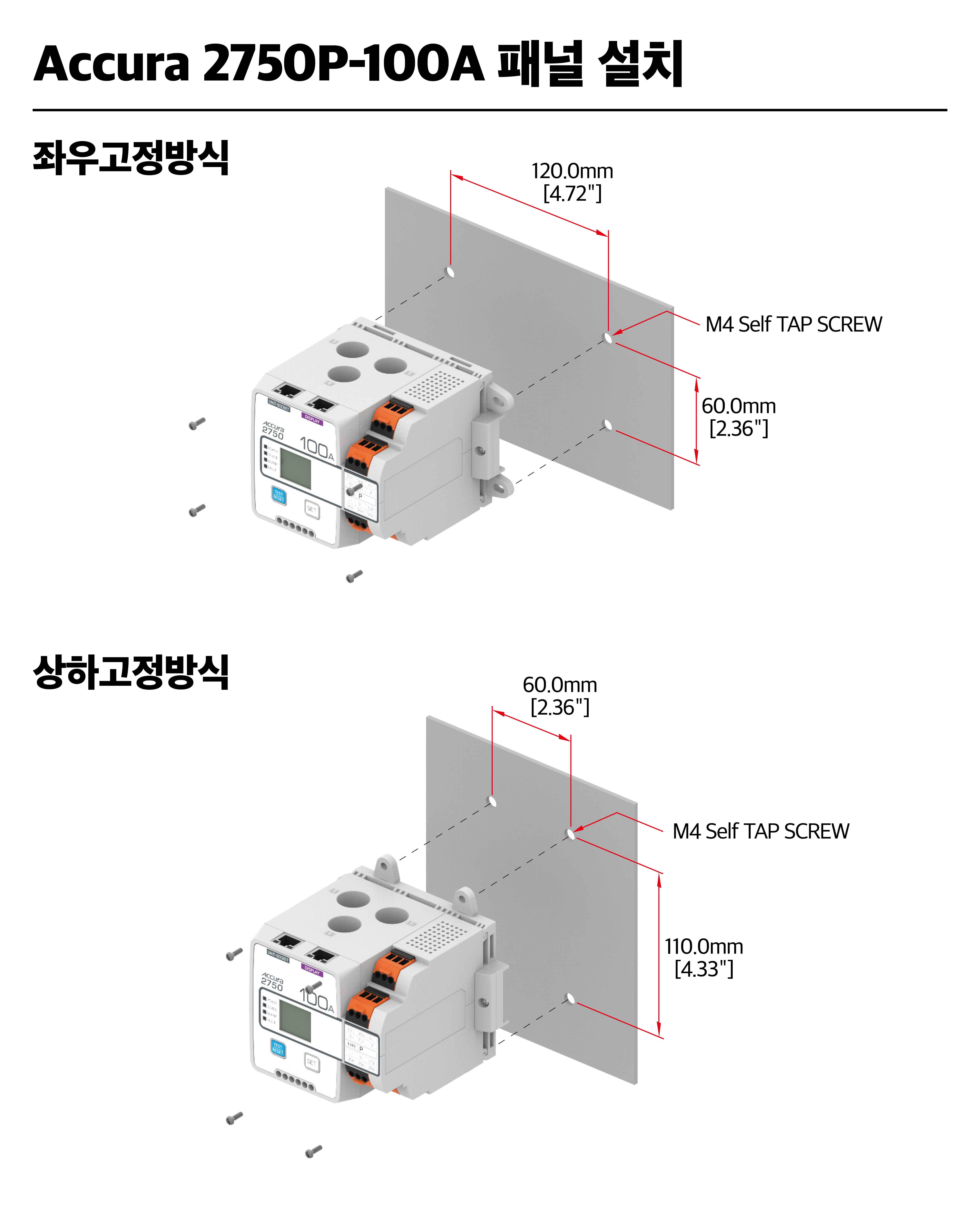

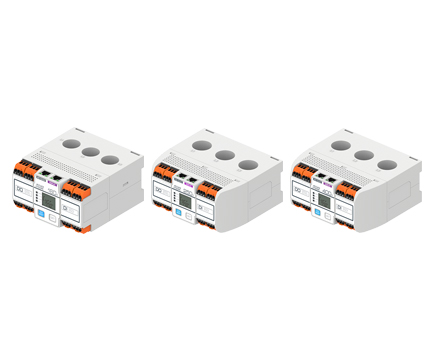

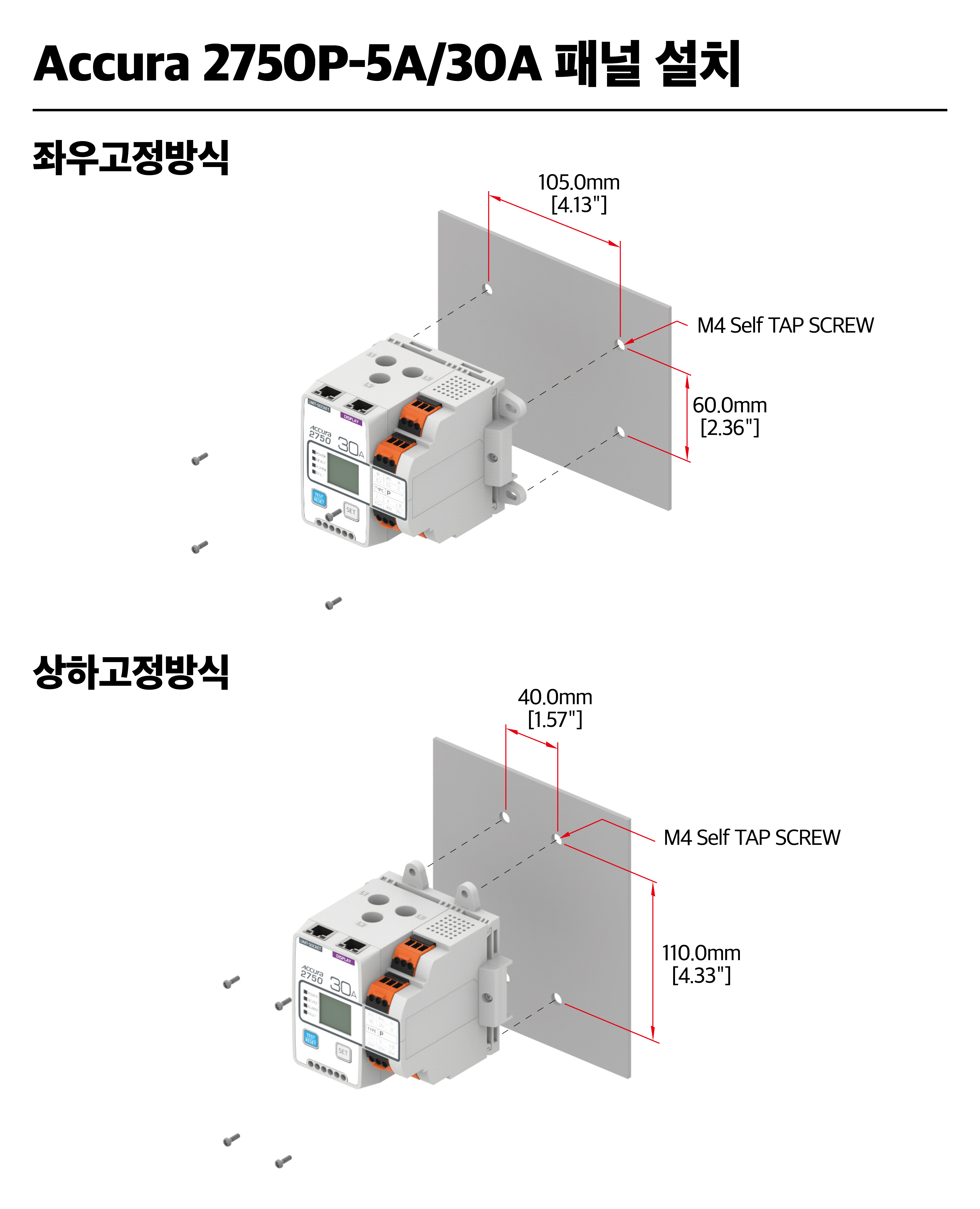

Accura 2750P는 MCC의 개별 모터유닛에 설치되어 해당 모터로 공급되는 전류를 계측하여 모터를 보호하는 것이 주임무이다. 모터 보호계전은 cycle 단위로 1-cycle rms 값으로 판단하여 수행된다. 내장된 CT를 통하여 입력된 전류신호의 샘플링 데이터와 Accura 2700M으로부터 통신으로 수신된 전압신호의 샘플링 데이터로부터 개별 모터유닛의 다양한 전력특성을 계측한다. 인버터를 사용하는 모터유닛의 경우에는 Accura 2750INV/VOL 모듈로부터 저역통과필터(LPF) 처리된 인버터 출력전압의 샘플링 데이터를 통신으로 수신하여 개별 모터유닛의 다양한 전력특성을 계측한다. Accura 2750PC는 Accura 2750P의 계측, 보호기능과 함께 모터 제어기능을 포함하고 있다. |
||
|
||
| Unit-Socket을 통하여 Accura 2700M 연결 | ||
| Accura 2700M으로부터 인입선로의 전압 샘플링 데이터 수신 | ||
| 해당 모터유닛의 계측정보 및 모터 운용정보를 Accura 2700M으로 전송 | ||
| 내부 전용 프로토콜 | 포트 1개(UNIT-SOCKET) | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | |
| 통신선 길이 | 최대 1.5 m | |
| 모터유닛 선로의 전력계측 | ||
| Accura 2700M으로부터 수신된 전압 샘플링 데이터와 자체 센싱한 모터유닛 분기선로의 전류 샘플링 데이터로부터 각종 전력특성 계측 및 분석 | ||
| 인버터로 구동되는 모터유닛의 경우에는 Accura 2750INV/VOL 모듈로부터 수신된 인버터 출력전압 샘플링 데이터로부터 모터유닛 분기선로의 각종 전력특성 계측 및 분석 | ||
| 계측항목 | ||
|
전류
|
RMS(상별/평균, 최대 상별/평균), 기본파(상별/평균) | |
| 고조파 성분(상별, 1 - 31차), THD(상별, 최대), TDD(상별, 최대) | ||
| 벡터다이어그램(Phasor diagram) | ||
| 대칭좌표 성분(정상, 역상, 영상, 최대), 불평형률(IEC, NEMA, 최대) | ||
| 기동전류 최대(상별/평균), 운전전류 최대(상별/평균) | ||
| 디맨드(상별/평균), 피크디맨드(상별/평균) | ||
| Crest Factor(상별, 최대), K-factor(상별, 최대) | ||
|
접지전류1
|
접지전류(내장 ZCT에 의한 RMS): 순시, 최대 | |
| 잔류접지전류(삼상 CT 합전류 RMS): 순시, 최대 | ||
|
전력
|
유효, 무효, 피상(상별/Total, 최대 상별/Total) | |
| 디맨드, 피크디맨드(상별/Total) | ||
| 역률 | 상별/Total 역률 | |
| 유효전력량 | 삼상합(Total)에 대한 Received, Delivered, Sum, Net | |
| 무효전력량 | 삼상합(Total)에 대한 Received, Delivered, Sum, Net | |
| 피상전력량 | 삼상합(Total) | |
| 모터 보호기능 | ||
| 모터유닛에서 전력 공급하는 개별 모터의 보호를 위한 전류 계측 및 분석 | ||
| 보호계전 항목 | ||
| 열적보호 | THR(49) | |
| 과전류보호 | 과전류(50TD), 구속(50LR-TD), 기동실패(48), 순시 과전류(50) | |
| 전류 불평형보호 | 불평형(46), 결상(46), 역상(46) | |
| 저전류보호 | 저전류(37) | |
| 지락보호1 | 내장 ZCT(64), 상전류 합(50G-TD) | |
| 전자접촉기 감시 | MC(Magnetic Contactor) 감시 | |
| 모터 제어기능(Accura 2750PC 모듈에서만 지원) | ||
| 단상모터 및 삼상모터의 기동 및 정지 제어와 동작상태의 모니터링 기능 수행 | ||

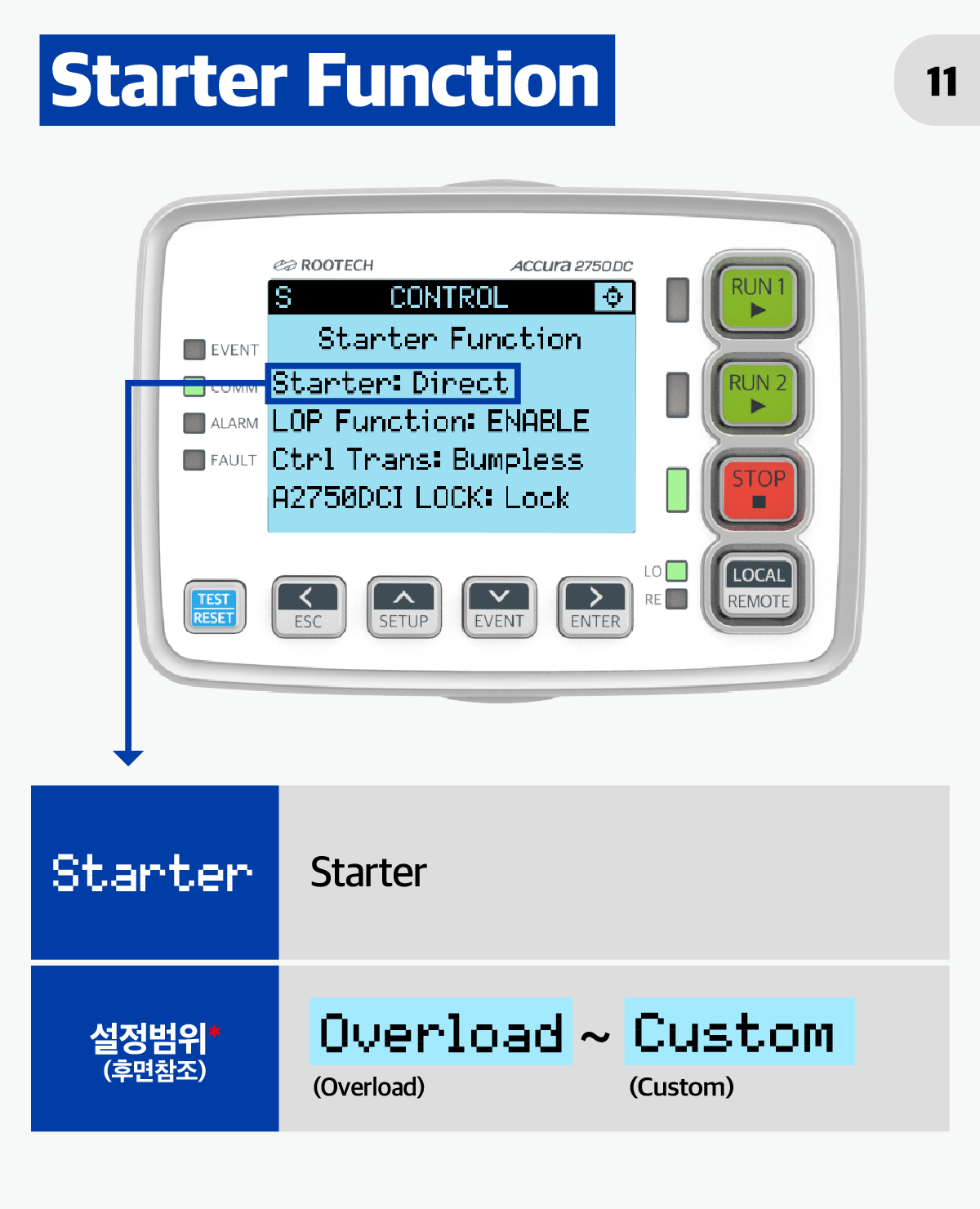

| 일반적인 사용조건에 대한 제어로직이 미리 내장되어 있으며, 또한 제어로직 에디터(AccuraLogic Editor)를 사용하여 사용자의 특별한 제어로직 요구에 대응할 수 있다. | ||

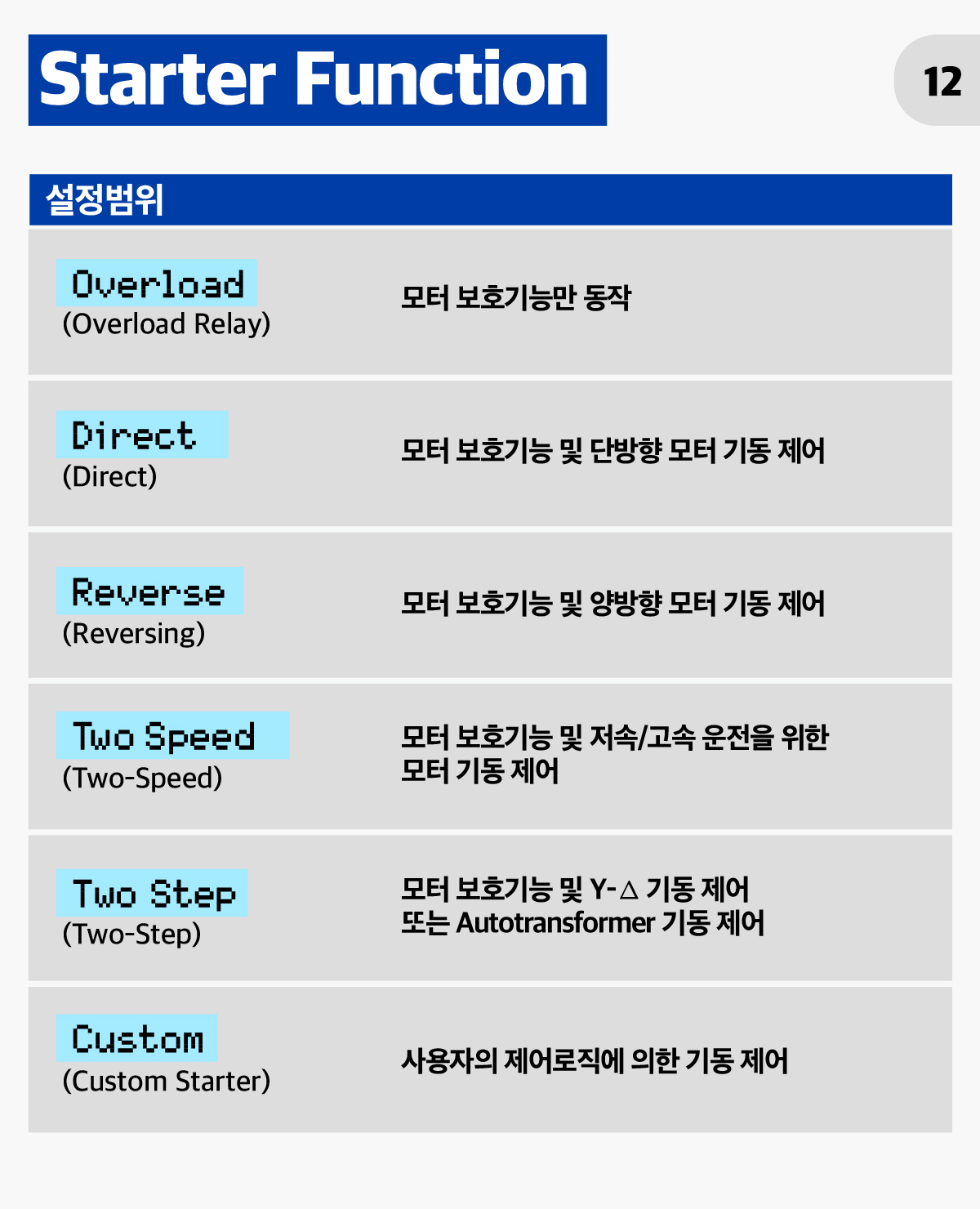

| 기동모드 | ||
| 과부하 보호(Overload Relay) | Accura 2750P와 같이 보호기능만 수행 | |
| 직입 기동(Direct Starter) | 한 방향으로 모터의 기동, 정지 제어 | |
| 정역 기동(Reversing Starter) | 정방향, 역방향 두 방향으로 모터의 기동과 정지 제어 | |
| 2-스피드 기동(2-Speed Starter) | 속도제어를 위한 모터의 극수 변경제어 | |
| 2-스텝 기동(2-Step Starter) | 모터의 기동전류를 줄이기 위해 기동 중 결선방식 변경 | |
| 사용자 기동(Custom Starter) | 사용자가 작성한 제어로직으로 모터 동작 제어 | |
| 모터유닛 HMI 모듈 Accura 2750D[C/CI]와 연결2 | ||
| 내부전용 프로토콜 | 포트 1개(DISPLAY) | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP) | |
| 통신선 길이 | 1 m | |
| 디지털 입력/출력 | ||
|

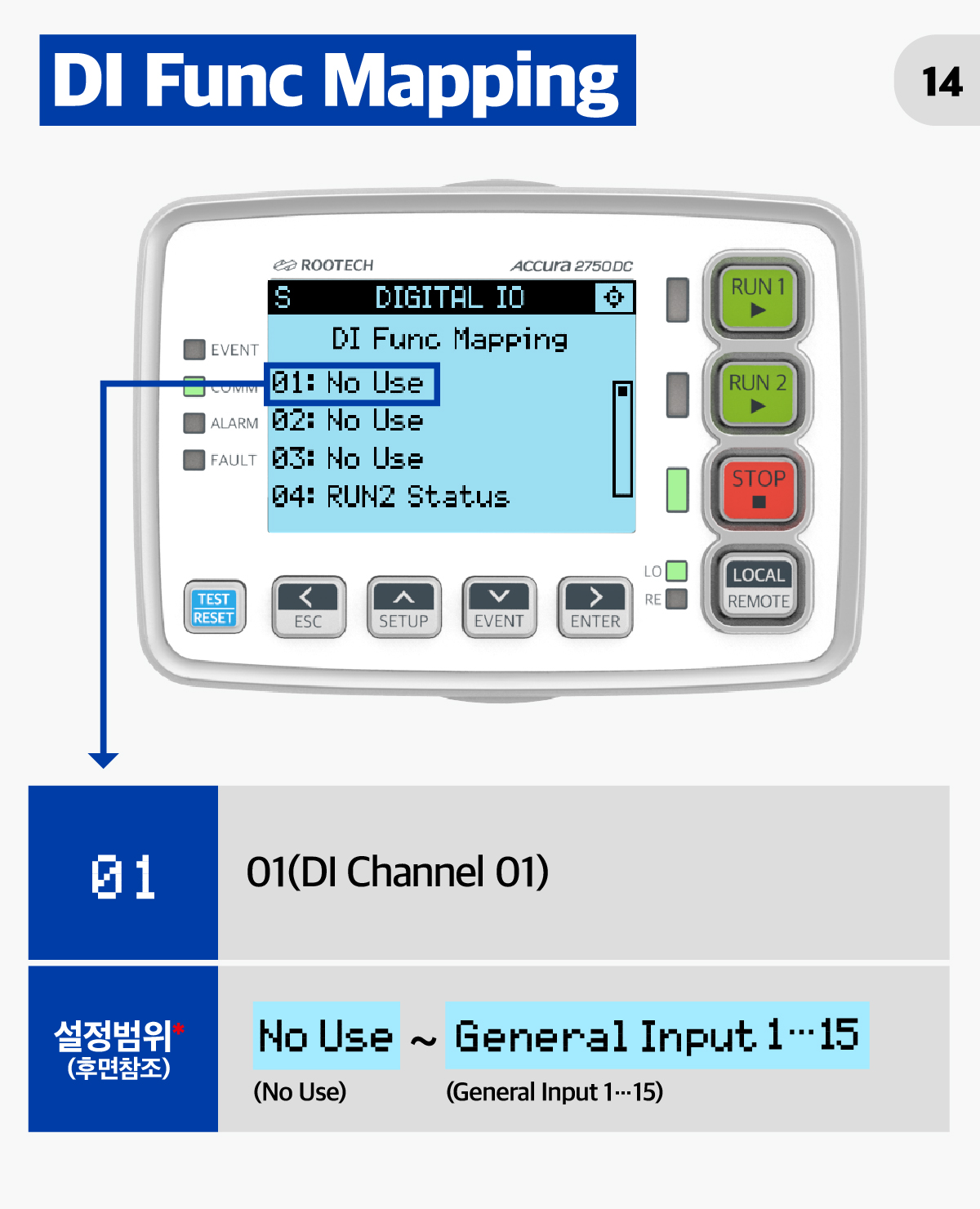

디지털 입력 |
Accura 2750P | 1채널(외부전원 입력) |
| Accura 2750PC | 10채널(외부전원 입력) | |
| 외부전원: AC 220 V 또는 AC/DC 110 V 주문 시 선택 가능 | ||
|

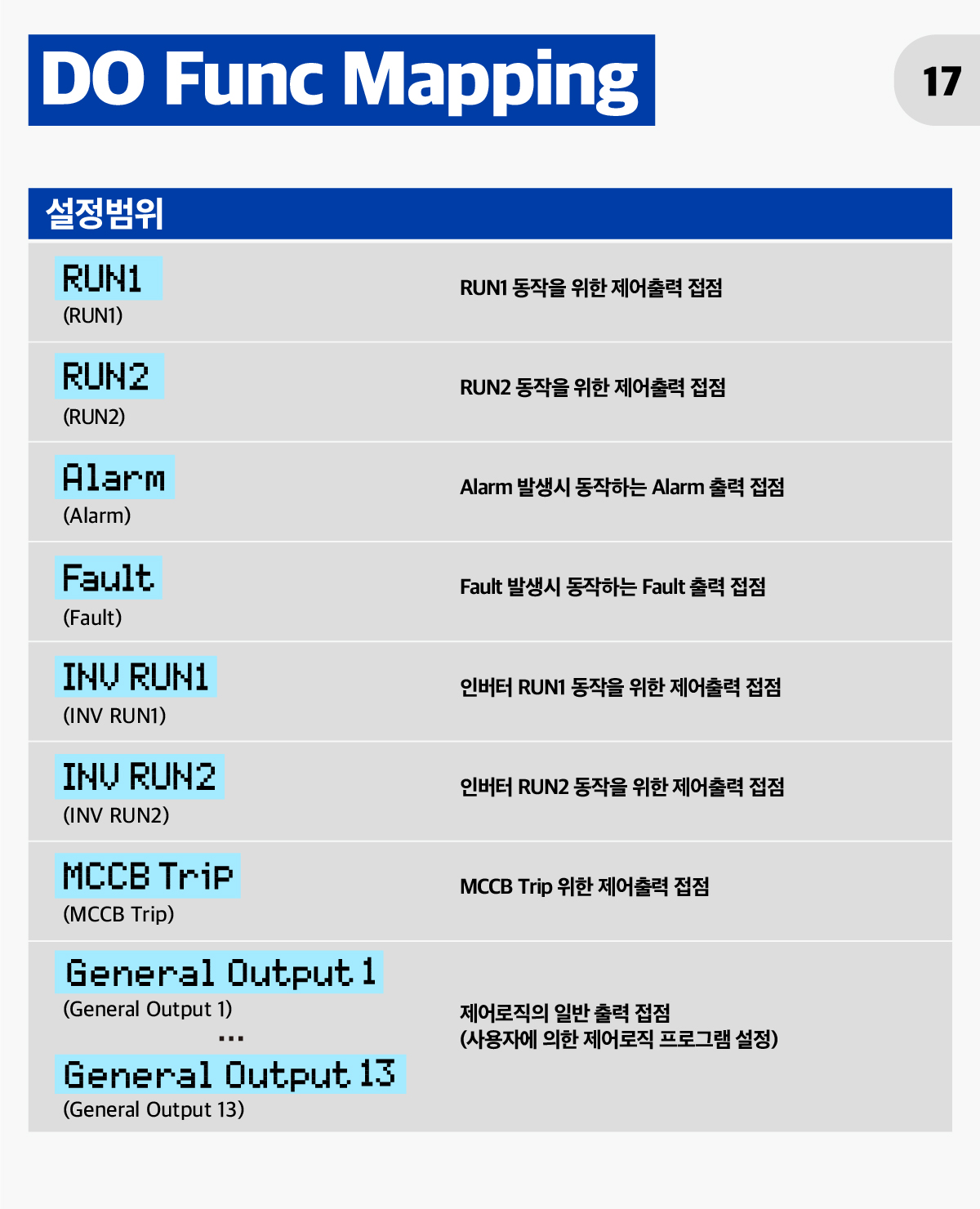

디지털 출력
|
Accura 2750P | 3채널(Form-A 2채널, Form-C 1채널) |
| Accura 2750PC | 4채널(Form-A 3채널, Form-C 1채널) | |
| 온도계측 | ||
| Accura 2750P[C] 온도센서 | 1개 | |
| 전원 | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | |
| 동작전압범위 | 0.8 x Us - 1.1 x Us | |
|

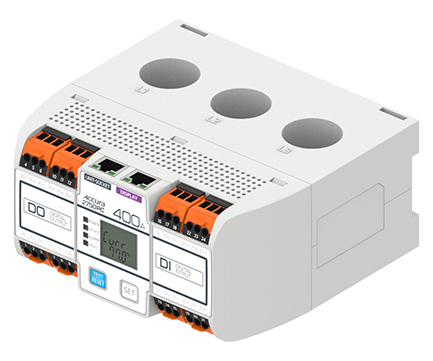

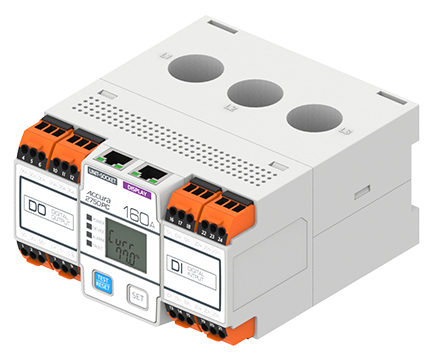

Accura 2750P[C]-ACB 모듈은 ACB-유닛에 설치된 외부 CT의 2차측 전류를 계측하여 보호계전 동작으로 ACB를 차단하는 것이 주임무이다. 순시 과전류 계전은 매 샘플링마다 샘플링 전류 순시값으로 판단하여 빠른 보호동작을 수행한다. 그 외 보호계전은 모터 보호계전과 동일하게 cycle 단위로 1-cycle rms 값으로 판단하여 보호동작을 수행한다. 보호계전 동작시에 발생하는 ACB Trip 신호로 Fault 신호와 MHT(Magnetic Holding Trigger) 신호를 동시에 발생한다. DO Mapping 설정에서 Fault 또는 MHT 신호를 선택하여 출력 가능하다. 전류의 샘플링 데이터와 Accura 2700M으로부터 통신을 통하여 수신된 전압신호의 샘플링 데이터로부터 ACB-유닛의 다양한 전력특성을 계측한다. Accura 2750P[C]-ACB 모듈의 계측 및 보호계전의 일반적인 특징은 Accura 2750P[C] 모터유닛 보호[제어]모듈과 동일하며, 추가적인 주요 특징은 아래와 같다. |
||
|
||
| ACB-유닛의 보호 및 전력계측 | ||
| ACB-유닛에 설치된 외부 CT의 2차측 전류를 계측하여 보호계전 동작 | ||
| Accura 2700M으로부터 수신된 전압 샘플링 데이터와 자체 센싱한 전류 샘플링 데이터로부터 각종 전력특성 계측 및 분석 | ||
| 계측항목1 | ||
| Accura 2750P[C] 모듈과 계측항목 동일 | ||
| ACB 보호기능2 | ||
| Base 전류 설정 | FLC 설정 | |
| 과전류 계전 | 모터기동 구간에서 보호동작 여부 설정 가능 | |
| 순시 과전류 계전 | 순간적인 큰 전류에 대하여 빠른 순시 동작 - 설정값 120 % 전류에서 16 ms 이내 동작 - 설정값 200 % 전류에서 8 ms 이내 동작 |
|
| 장한시 과전류 계전 | 열반한시(THR의 Cold Curve) 시간특성으로 보호 동작 | |
| 지락 계전(ZCT) | Accura 2750P[C]-ACB에 내장된 ZCT 계측값으로 보호 동작 | |
| 디지털 입력/출력 | ||
|
디지털 입력 |
Accura 2750P | 1채널 (외부전원 입력) |
| Accura 2750PC | 10채널 (외부전원 입력) | |
| 외부전원: AC 220 V 또는 AC/DC 110 V 주문 시 선택 가능 | ||
|
디지털 출력 |

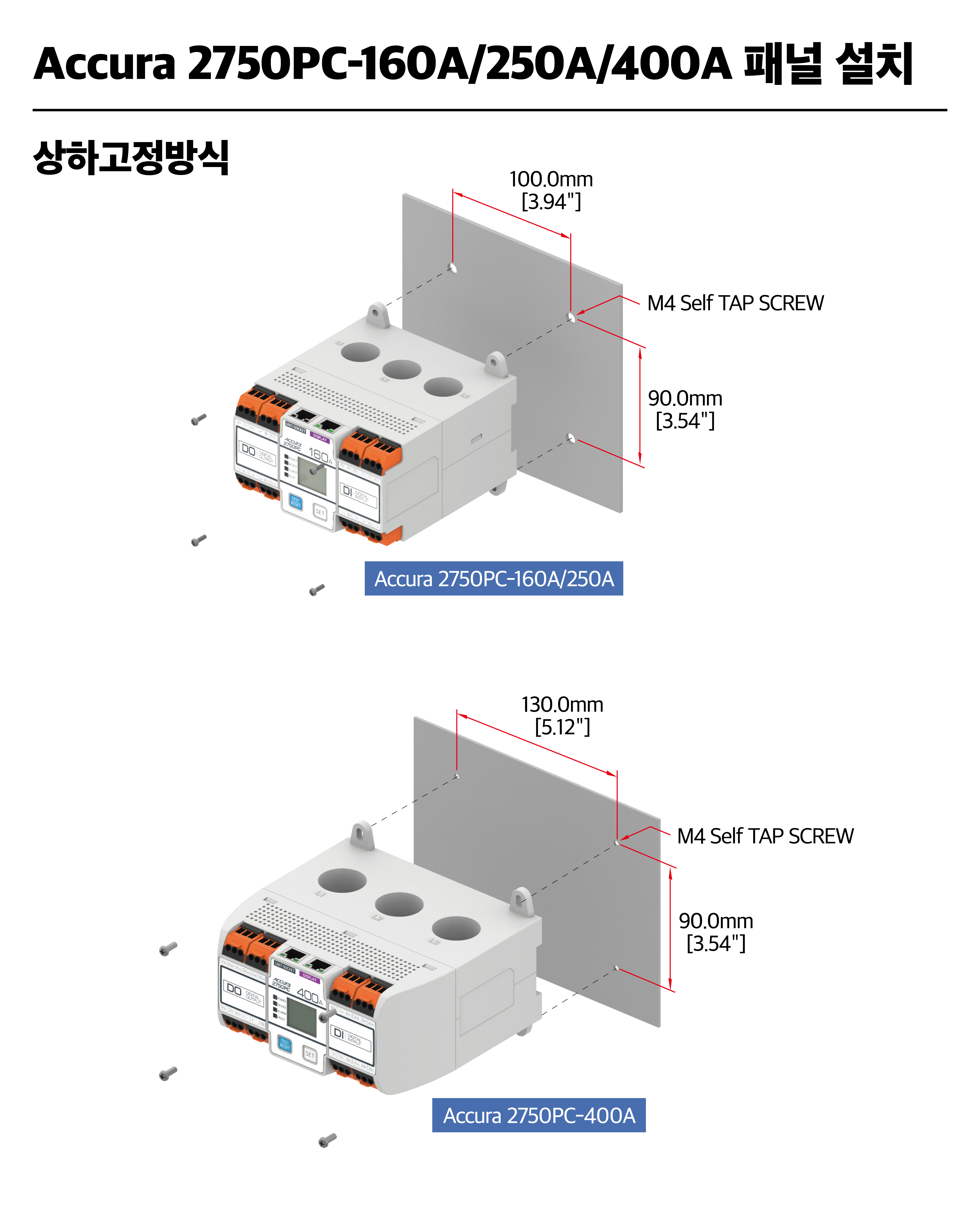

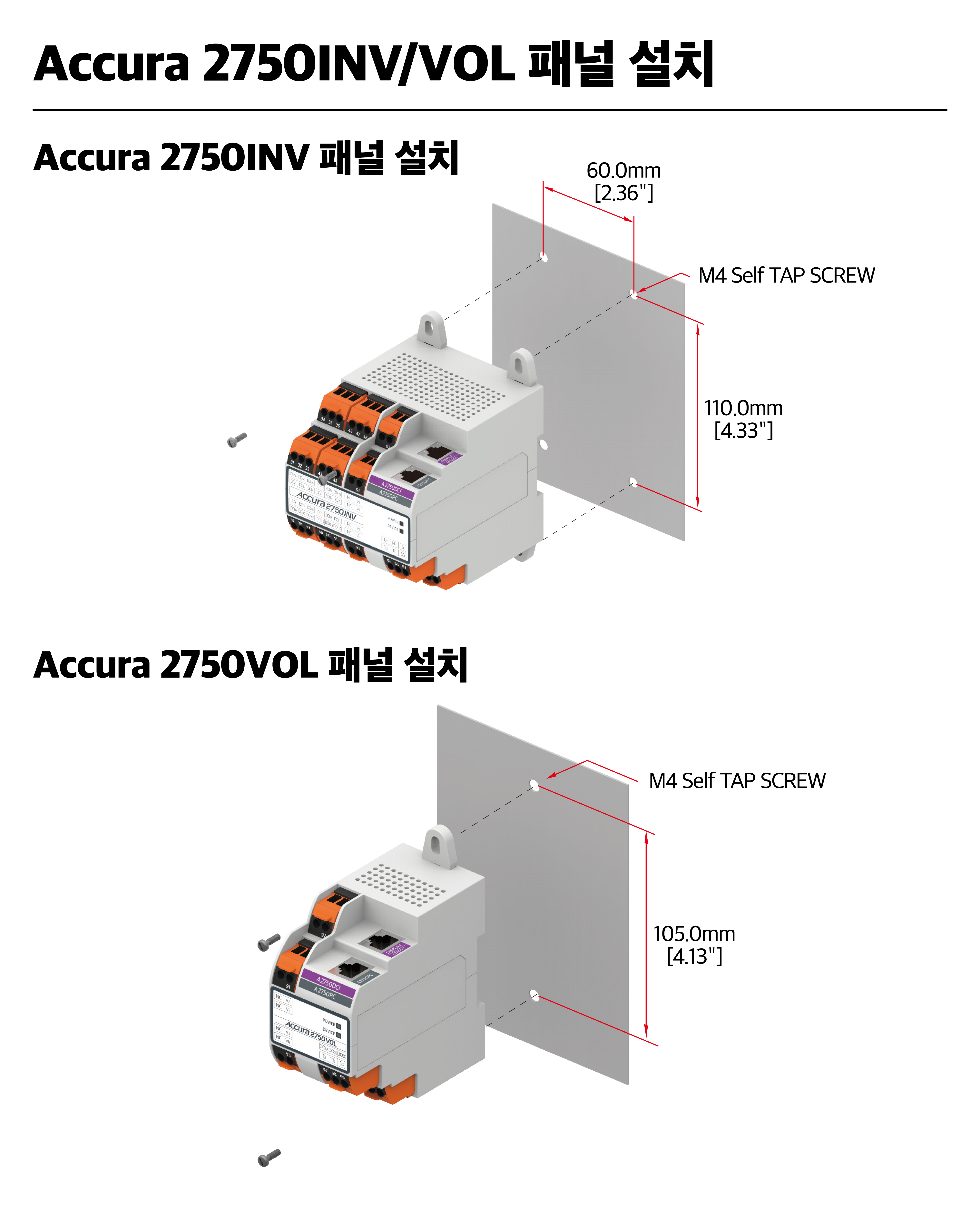

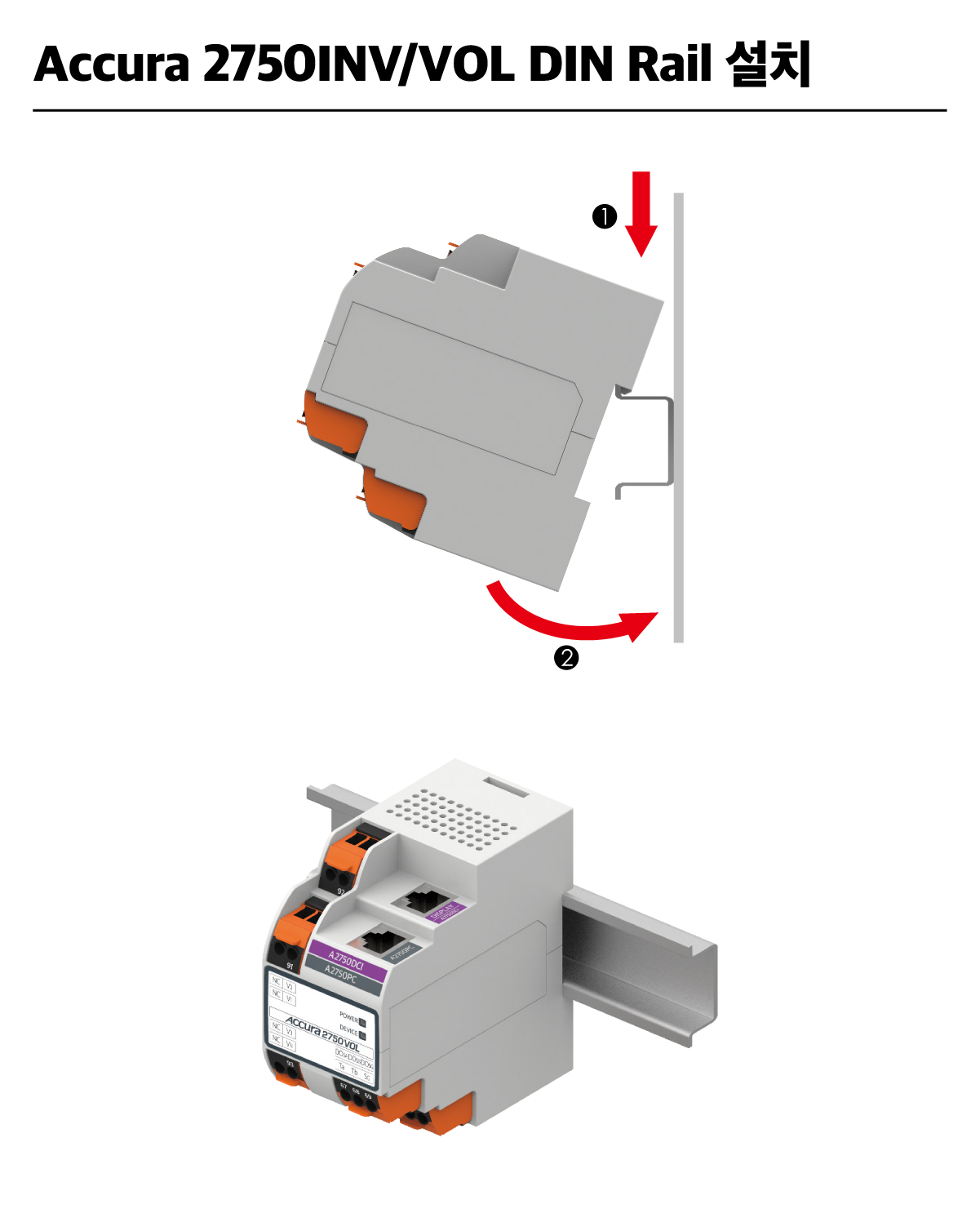

Accura 2750P | 3채널 (Form-A 2채널, Form-C 1채널) |
| Accura 2750PC | 4채널 (Form-A 3채널, Form-C 1채널) | |
| 전원 | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | |
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | |
| 모터의 정격전류가 높을수록 외경이 큰 전력선을 사용하여 배선하여야 한다. 정격전류가 높은 Accura 2750PC-160A/250A 및 Accura 2750PC-400A 모델은 단자대(별도 제공)와 관통 Busbar를 이용한 설치 방법을 선택할 수 있다. | ||
| Accura 2750PC-160A/250A, Accura 2750PC-400A 설치 용이성 | ||
| 단자대를 부하측 또는 양측 모두 설치하여 외경이 큰 전력선이 직접 관통하지 않아도 설치 가능 | ||
| 모터유닛의 MCCB와 관통 Busbar를 직결할 경우 공간 절약 | ||
| 모델 | 설명 | |
| TM-PC-160A | Accura 2750PC-160A 연결 보조 | |
| TM-PC-250A | Accura 2750PC-250A 연결 보조 | |
| TM-PC-400A | Accura 2750PC-400A 연결 보조 | |
| 인버터로 구동되는 모터유닛에서 인버터 출력단의 전력을 계측하기 위해서는 인버터의 출력전압 신호가 필요하다. Accura 2750INV/VOL 모듈은 인버터 출력전압을 저역통과필터(LPF) 처리를 하여 전압 샘플링 데이터를 생성하고, 이를 Accura 2750P[C] 모듈로 통신 전송한다. 또한 RS-485 통신을 지원하는 인버터와 통신하기 위한 별도의 RS-485 통신포트를 지원한다. Accura 2750INV 모듈은 디지털 입출력을 추가로 제공하여 인버터와 hardwired 인터페이스를 쉽게 구현할 수 있다. | ||
|
||
| 인버터유닛의 출력전압 계측 | ||
| 인버터 출력전압을 저역통과필터(LPF) 처리를 하여 전압 샘플링 데이터 획득 | ||
| 계측 주파수 범위 | 5 - 180 Hz | |
| 저역통과 필터 차단 주파수 | 188 Hz | |
| Accura 2750P[C] 연결 | ||
| 인버터유닛의 전압 샘플링 데이터를 내부전용 통신을 통하여 Accura 2750P[C]에 전송 | ||
| 내부 전용 프로토콜 | 포트 1개(A2750PC) | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP) | |
| 통신선 길이 | 최대 3 m | |
| 모터유닛 HMI 모듈 Accura 2750DCI와 연결 | ||
| 내부 전용 프로토콜 | 포트 1개(DISPLAY A2750DCI) | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP) | |
| 통신선 길이 | 1 m | |
| 인버터 연결(RS-485 통신) | ||
| RS-485 통신에 의한 인버터 상태 수신 및 인버터 제어 | ||
| Modbus RTU 프로토콜 | 포트 1개(Ta, Tb, SG) | |
| 커넥터 타입 | 스크류 타입 터미널 (pluggable) | |
| 통신선 | UL 2919 RS-485 1P/2P 24 AWG | |
| 디지털 입력/출력 | ||
| 디지털 입력 | Accura 2750INV | 5채널(외부전원 입력) |
|
디지털 출력
|
Accura 2750INV | Form-A 9채널 |
| Accura 2750VOL | Form-C 1채널 | |
| 전원 | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | |
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | |
|

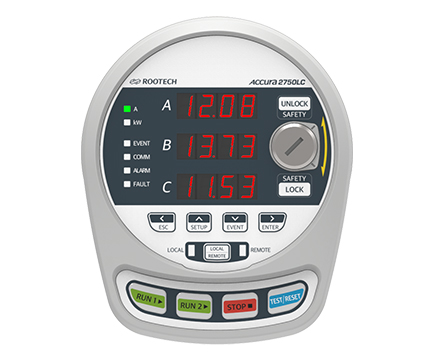

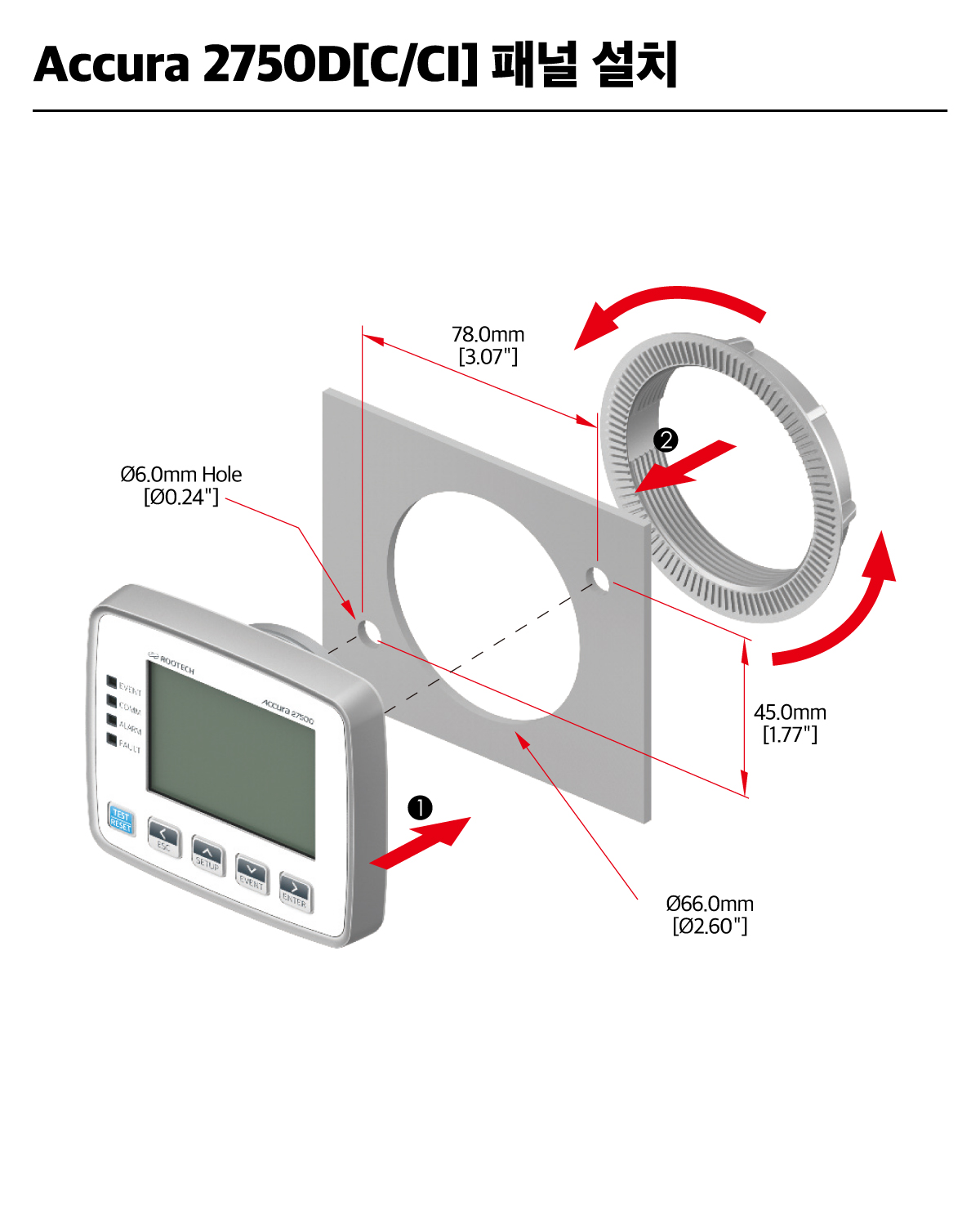

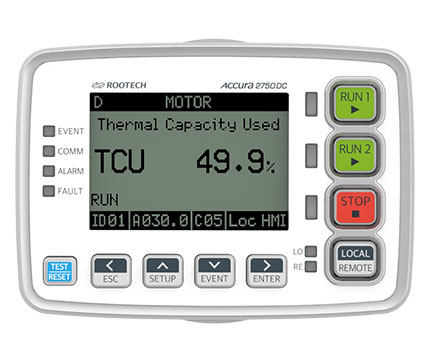

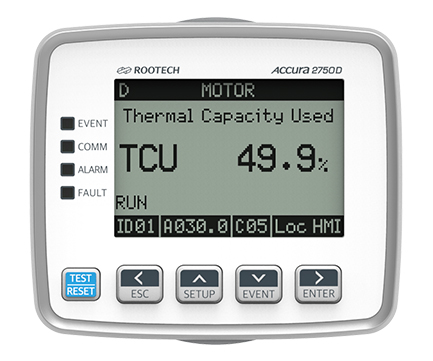

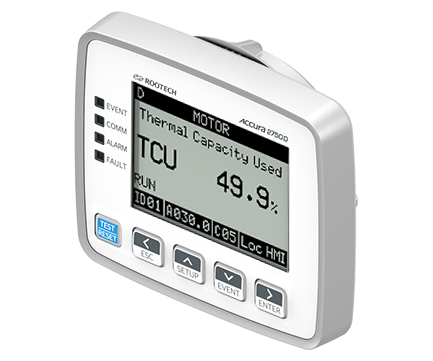

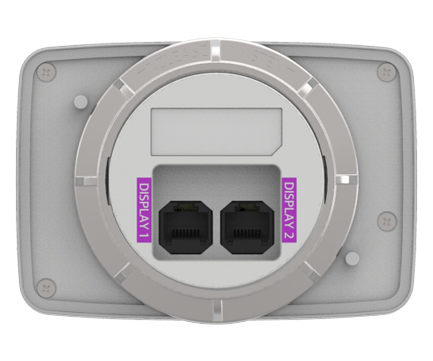

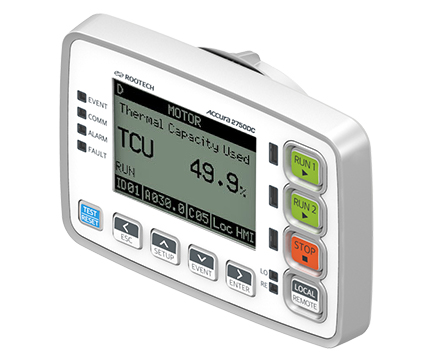

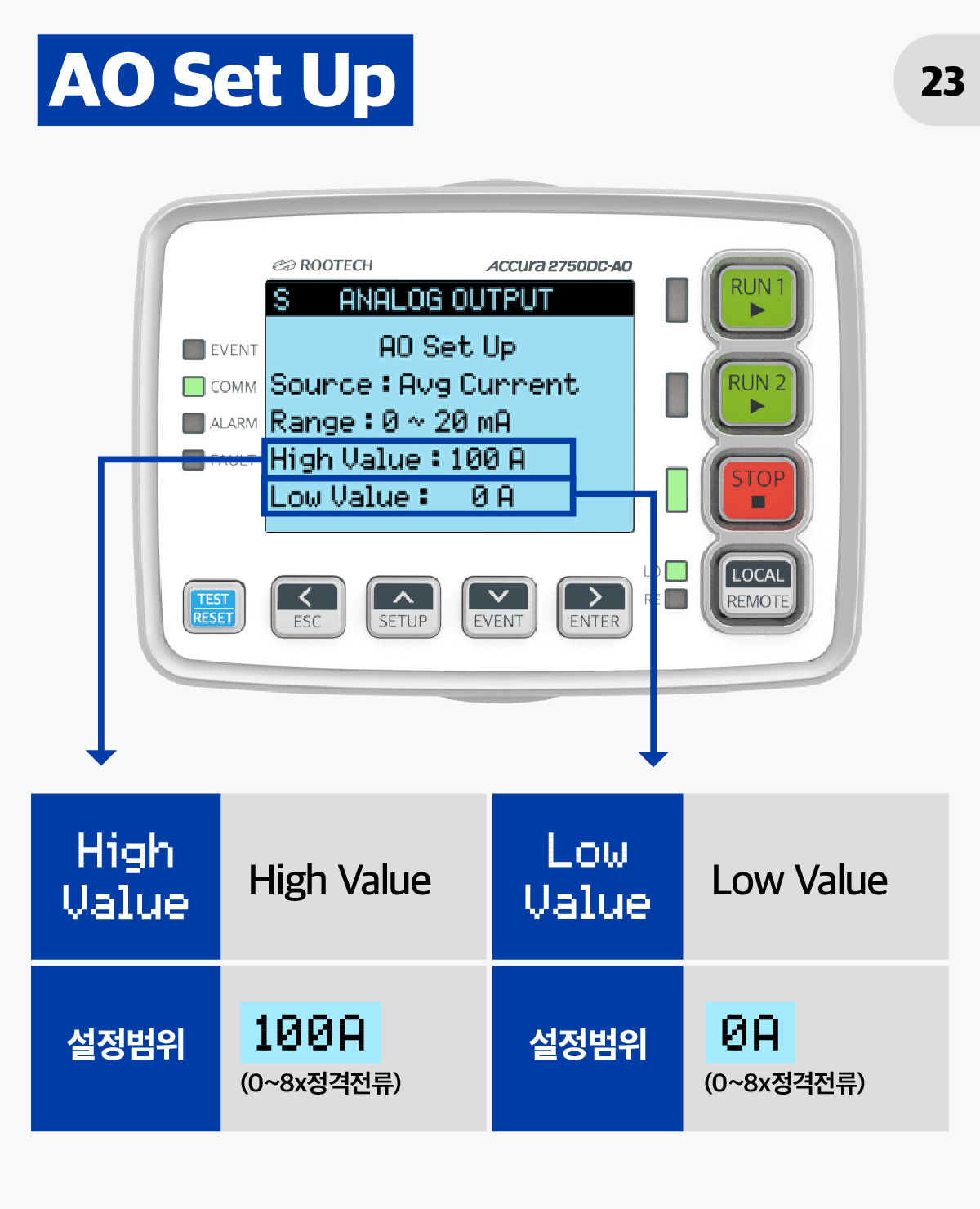

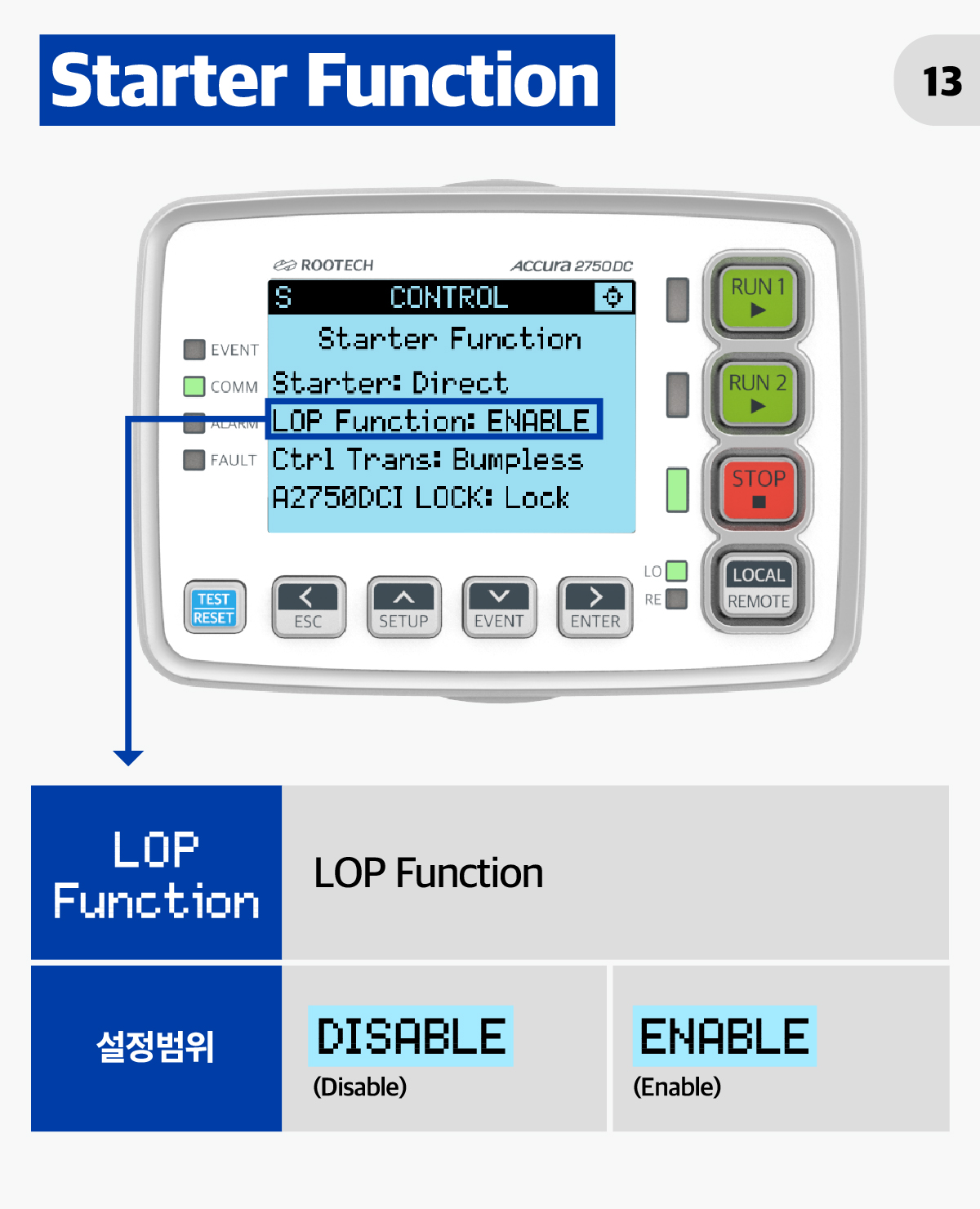

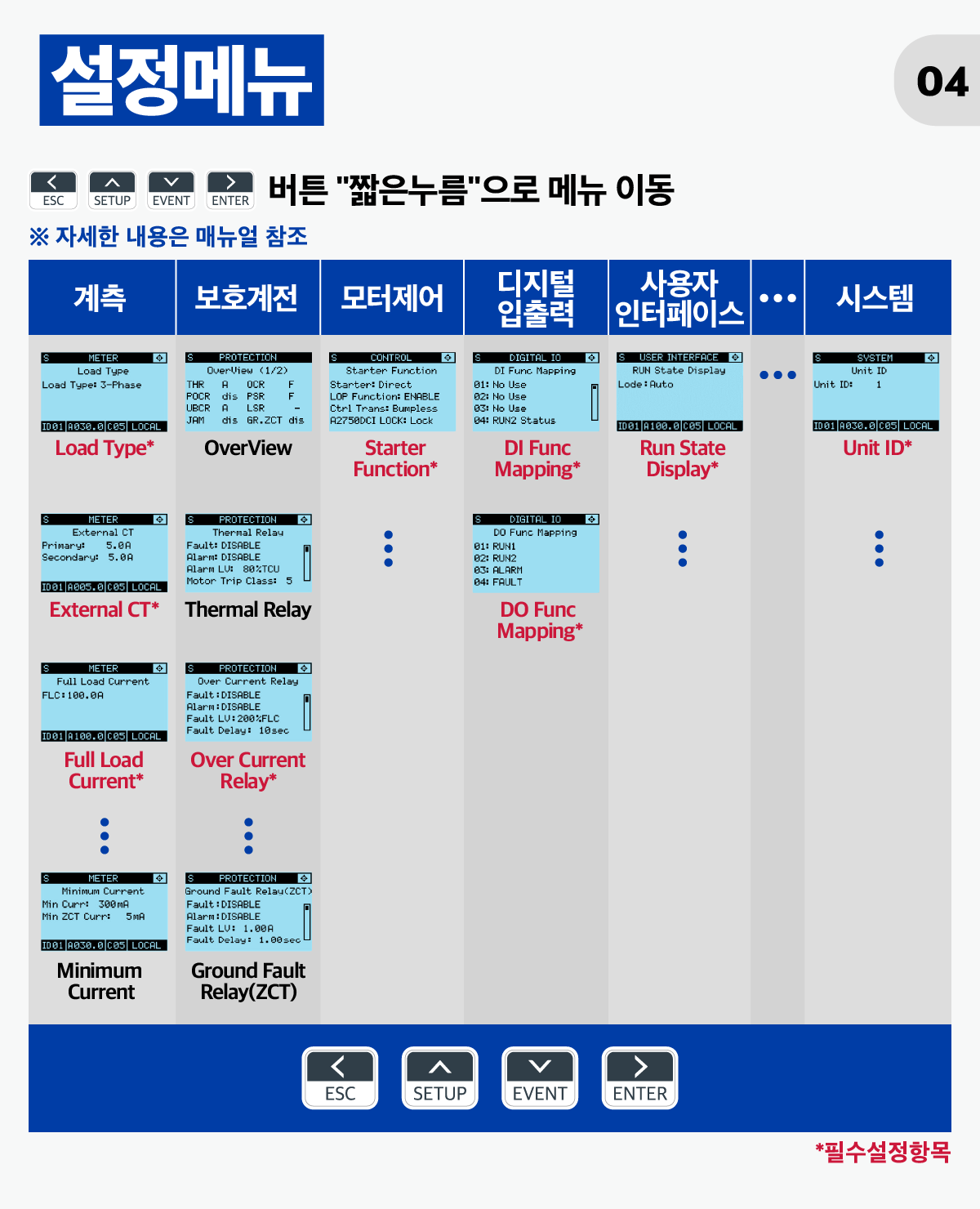

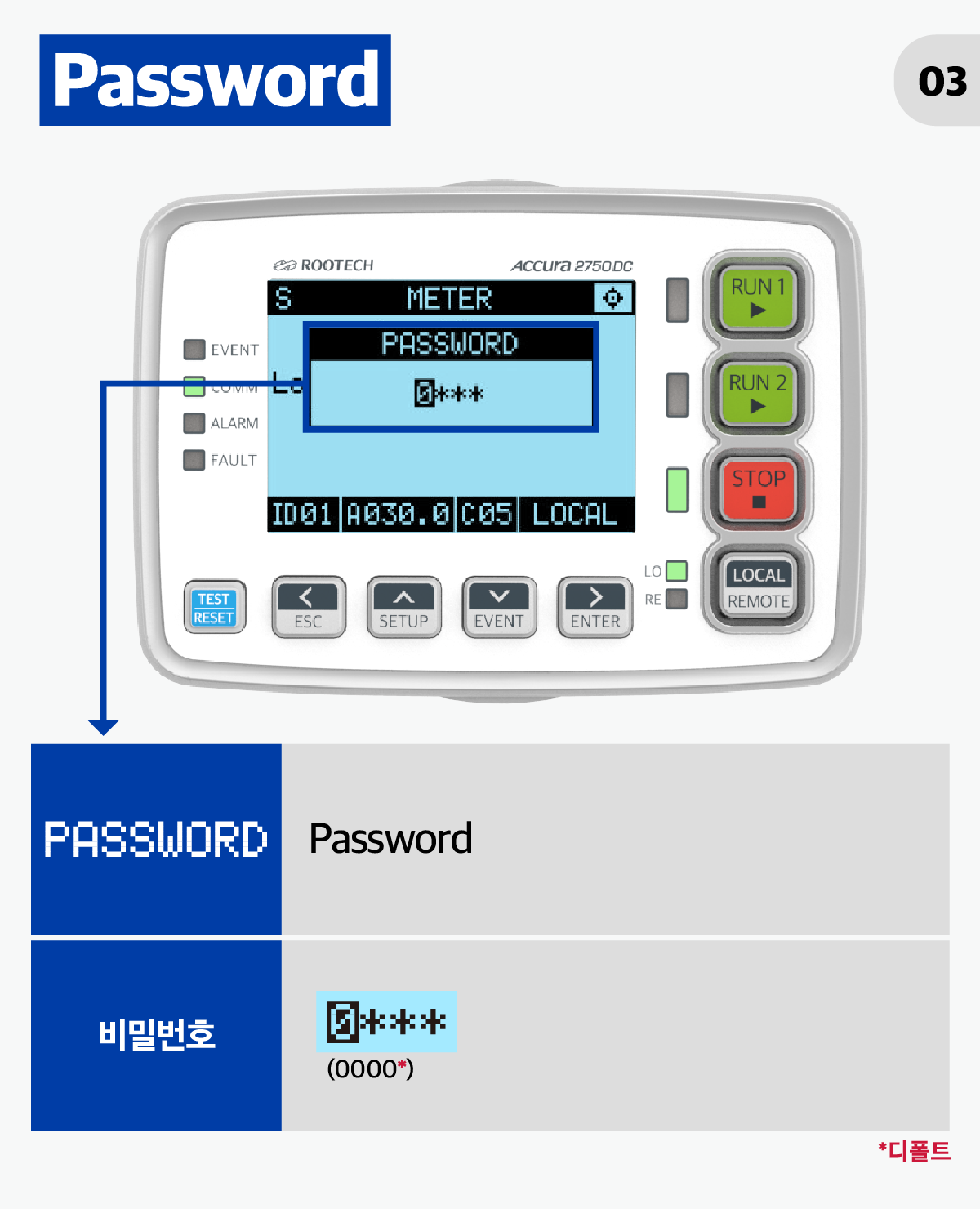

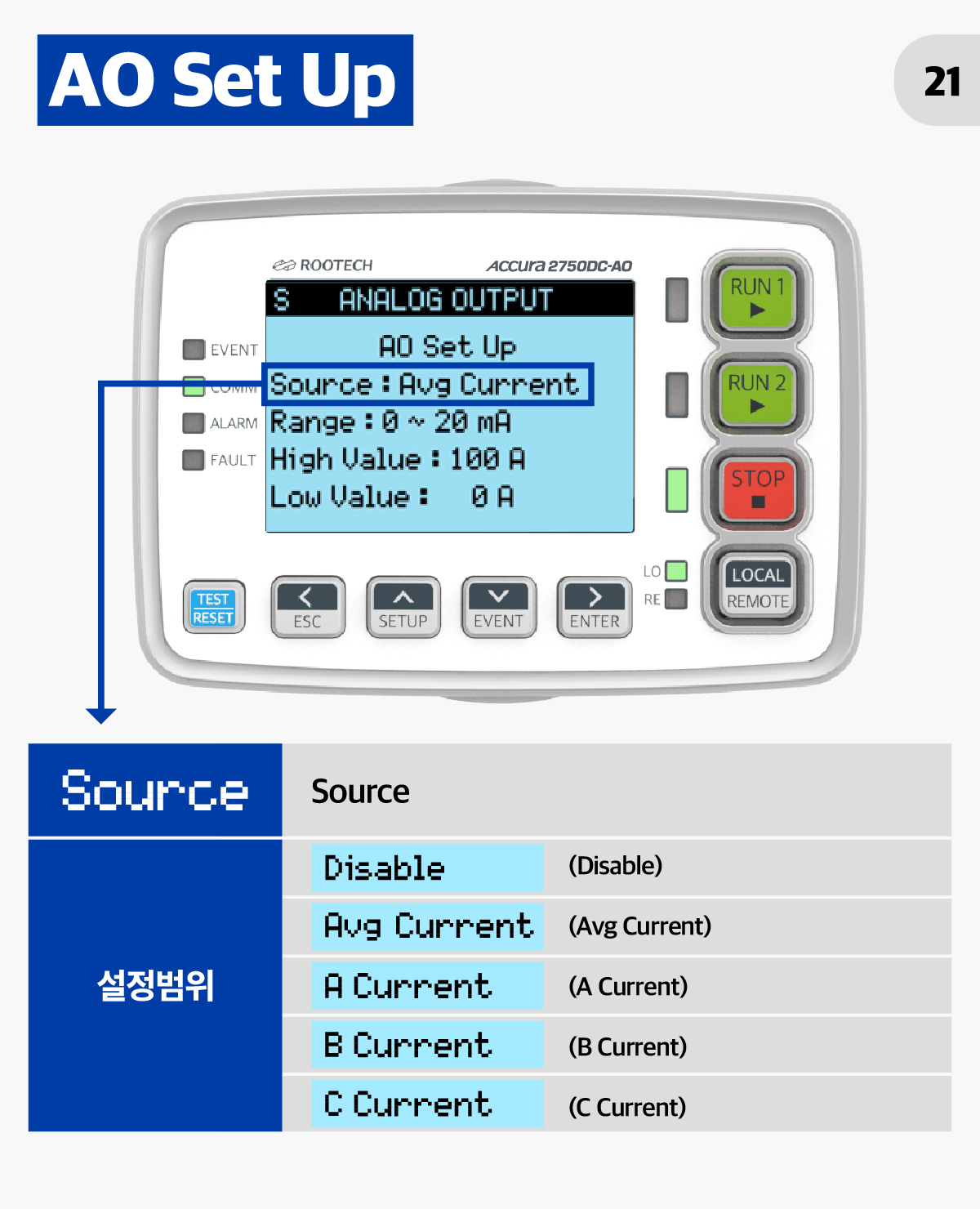

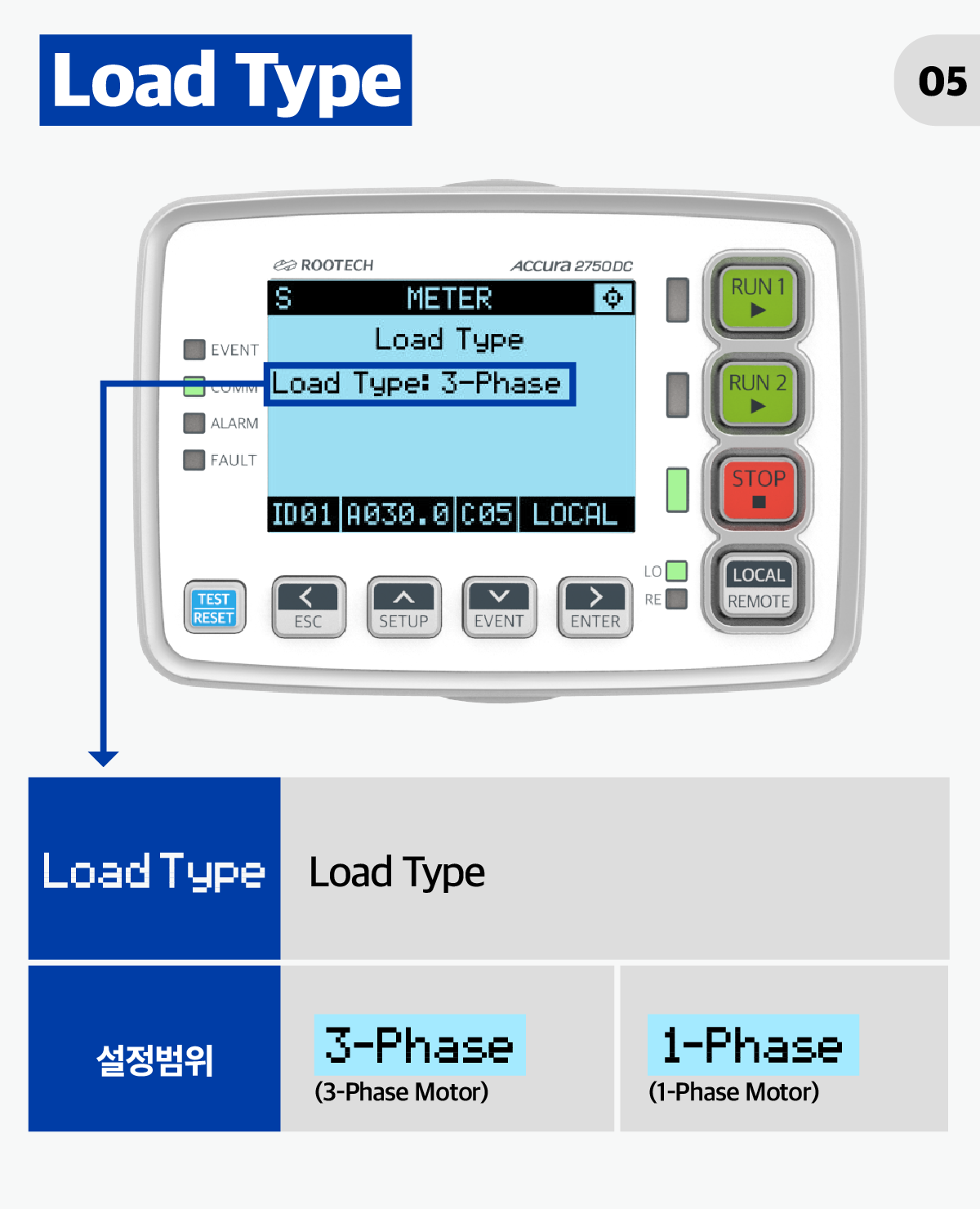

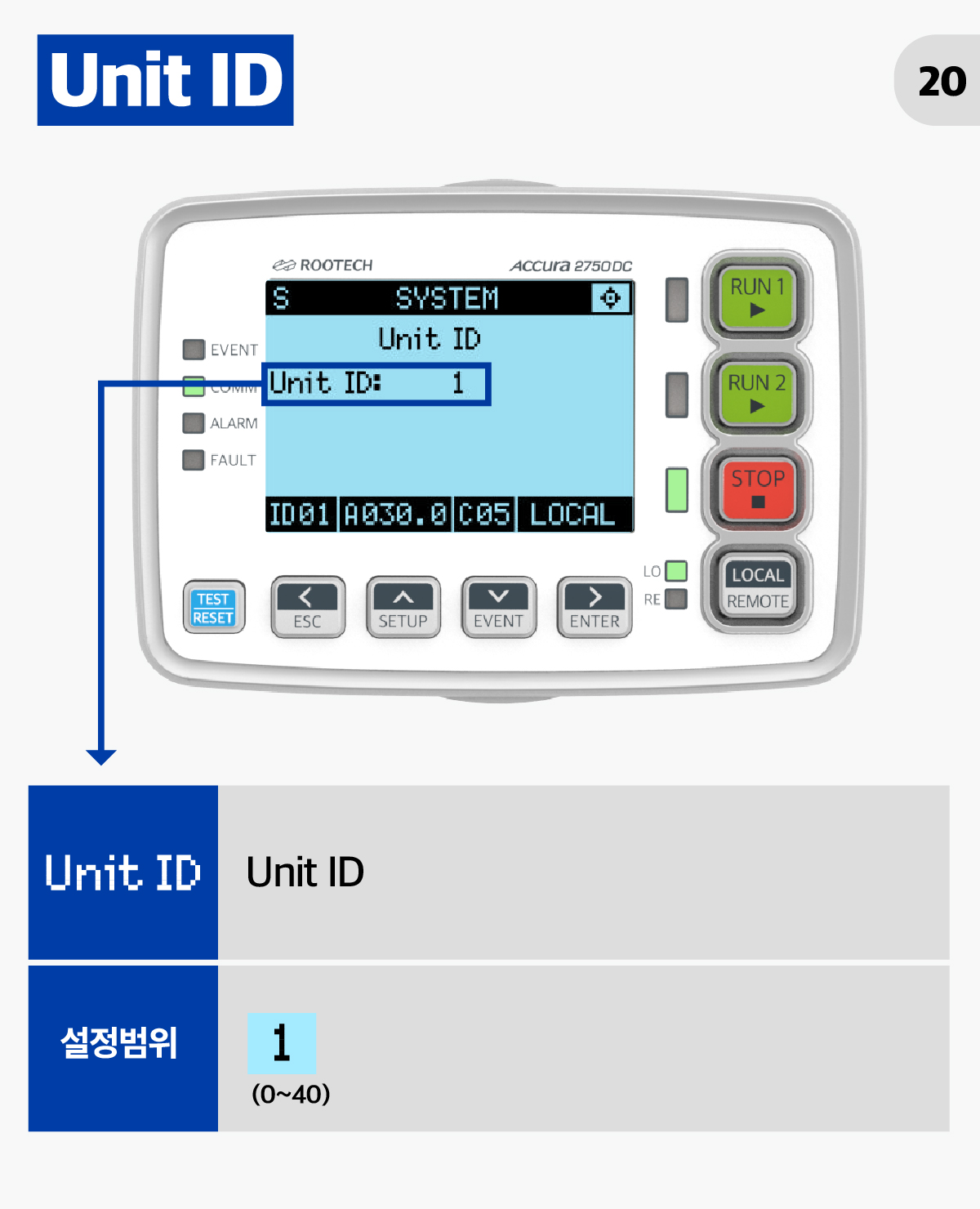

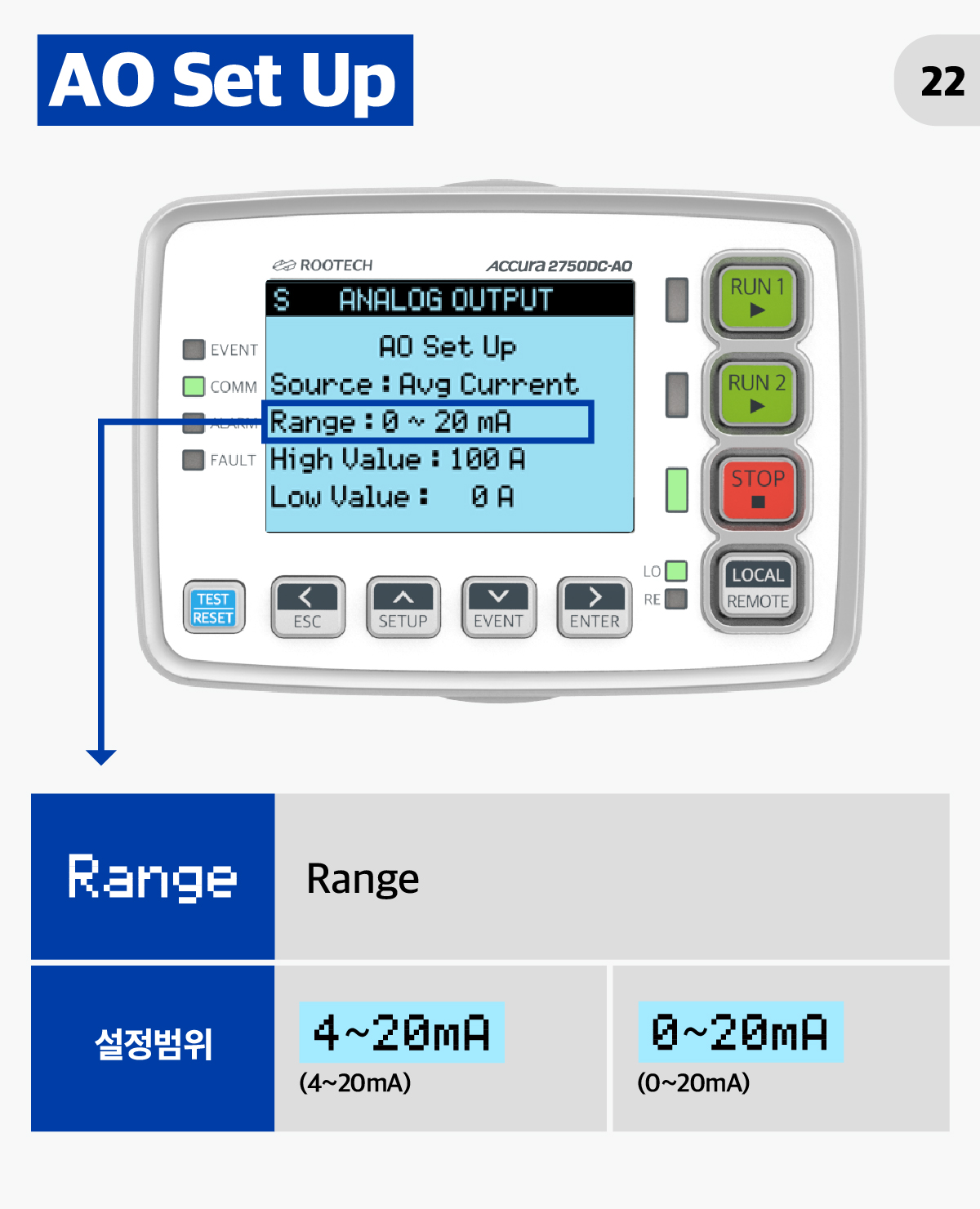

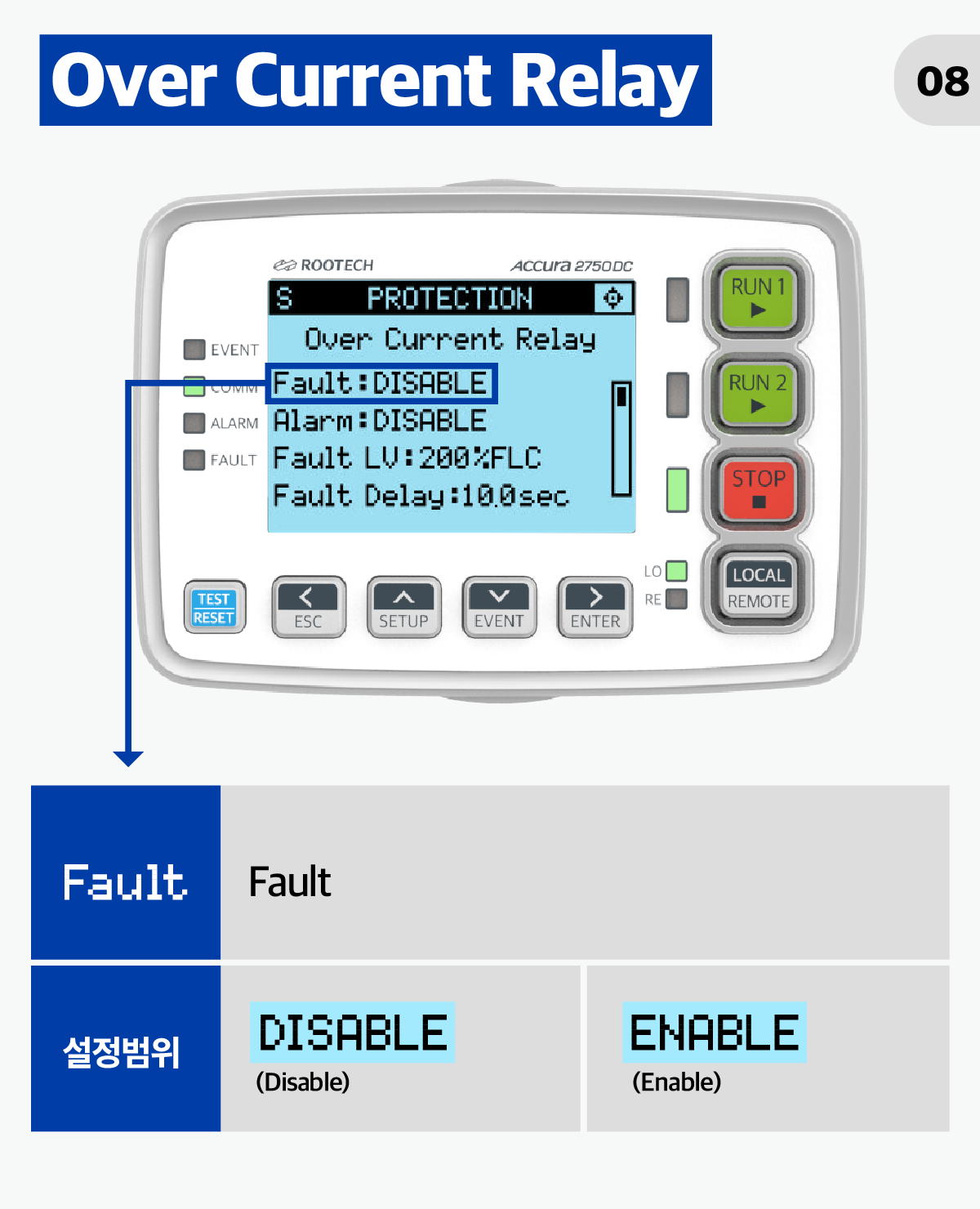

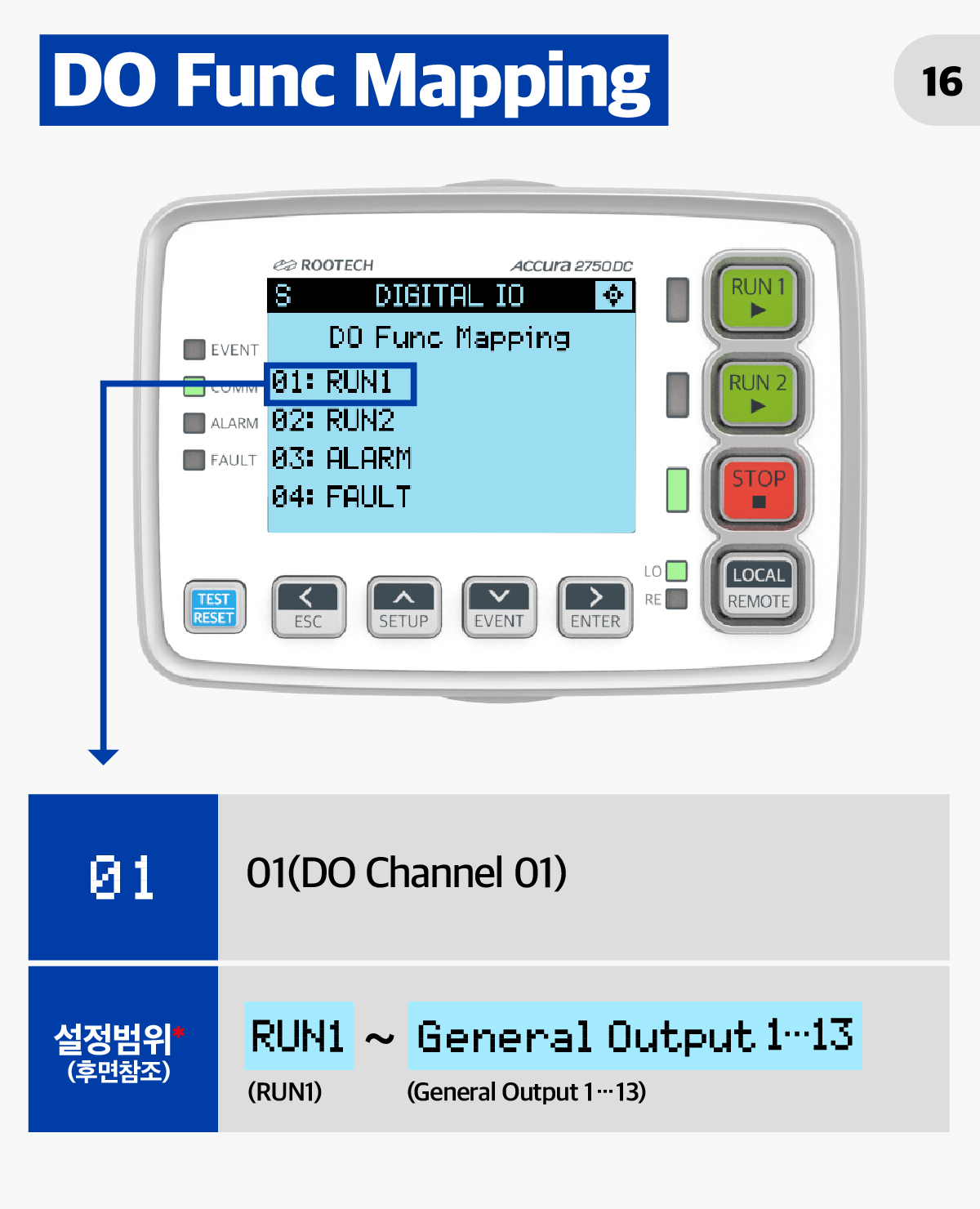

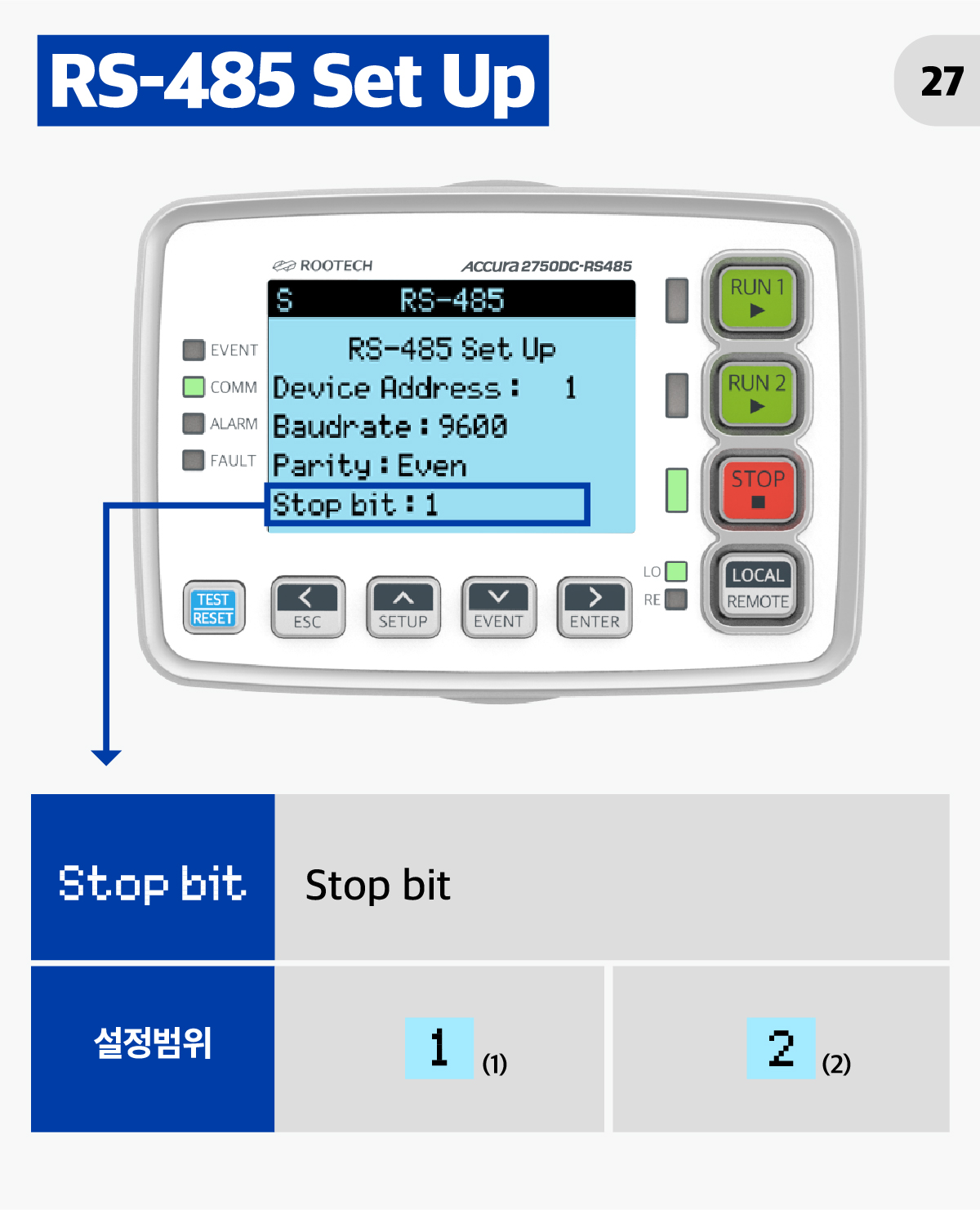

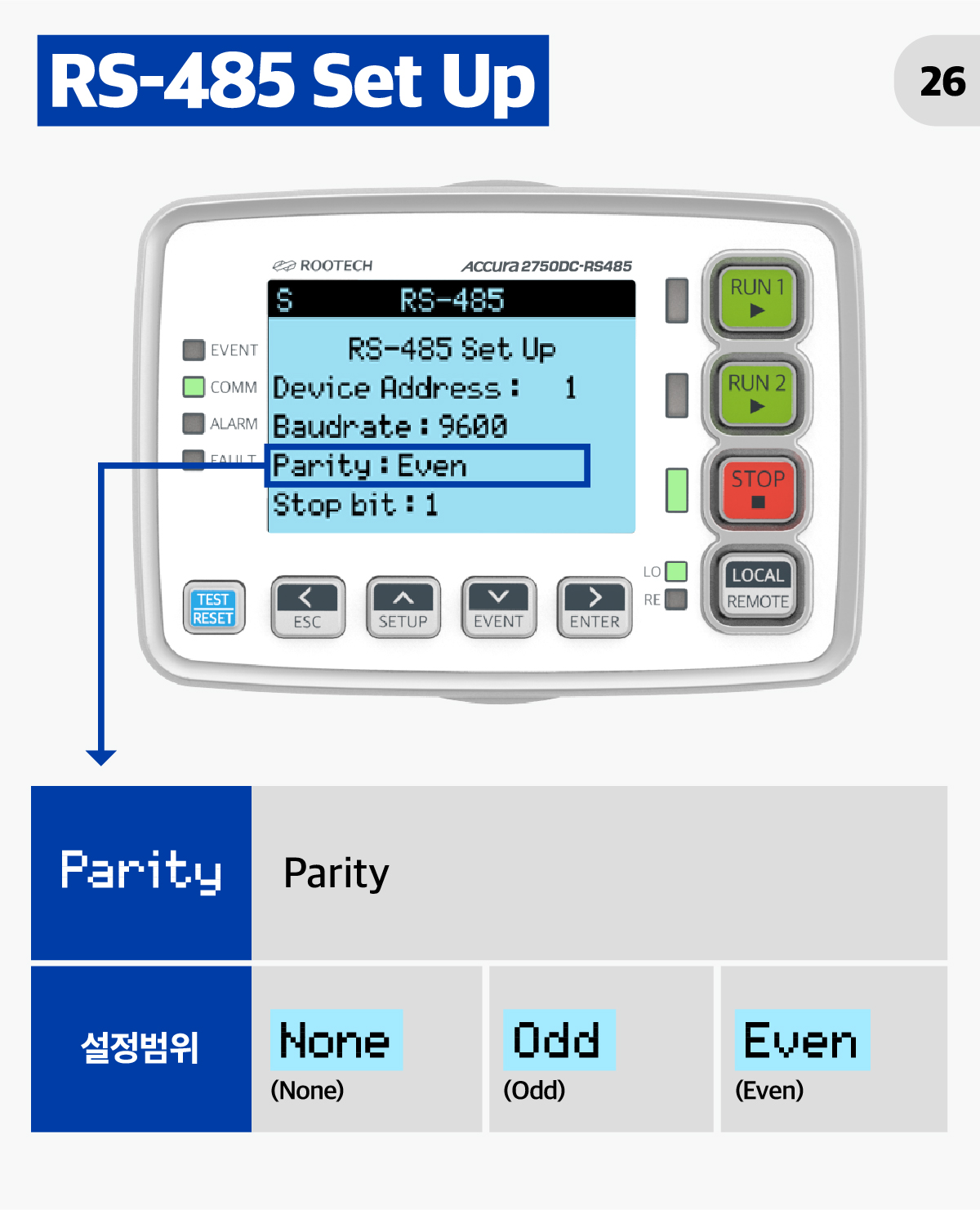

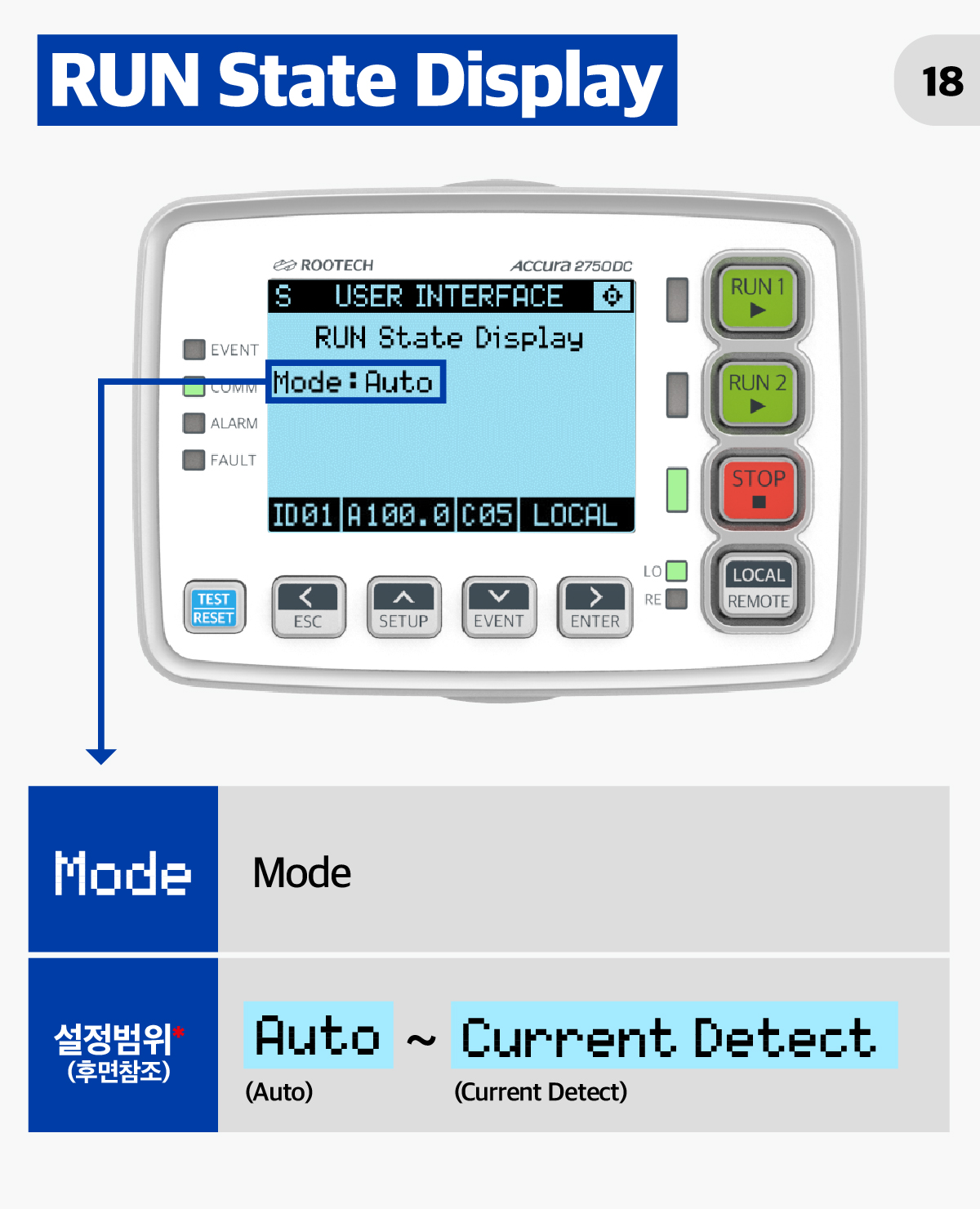

Accura 2750D[C/CI]는 MCC 개별 모터유닛의 전면에 설치되며 Accura 2750P[C]와 통신선으로 연결된다. 인버터유닛에서 인버터 출력단의 전력을 계측할 경우에는 인버터 출력전압을 계측하기 위한 Accura 2750INV/VOL 모듈을 설치하고 Accura 2750DCI 모듈을 Accura 2750INV/VOL 모듈과 통신선으로 연결한다. 그리고 Accura 2750INV/VOL 모듈은 Accura 2750PC와 통신선으로 연결된다. Accura 2750D[C/CI] 모듈은 내부전용 통신으로 모터유닛의 Accura 2750P[C]와 Accura 2750LC[I]의 계측, 보호 및 상태 정보를 수집하여 전면의 LCD를 통하여 사용자에게 다양한 정보를 제공한다. 또한 Accura 2750P[C]의 모든 기능 및 Accura 2750LC[I]의 일부 기능을 설정할 수 있다. Accura 2750DC는 Accura 2750D의 기능에 더하여 모터의 기동/정지 제어를 위한 RUN, STOP 버튼이 전면에 제공된다. Accura 2750DCI는 Accura 2750DC의 기능에 더하여 인버터 동작에 필요한 INVERTER/BYPASS, AUTO/MANUAL 선택 버튼을 전면에 제공한다. Accura 2750DC는 옵션을 추가함에 따라 Accura 2750DC-AO 모듈과 Accura 2750DC-RS485 모듈로 확장된다. |
||
|

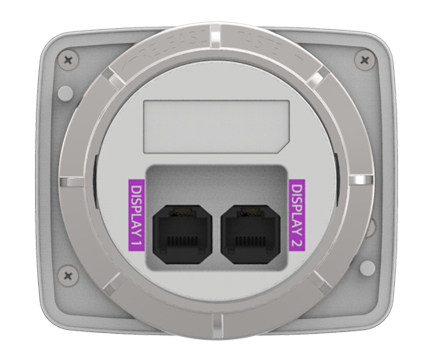

||
| Accura 2750P[C] 연결1 | ||
| 내부전용 통신을 통하여 Accura 2750P[C]와 Accura 2750LC[I]의 정보들을 수집하고 전면의 LCD를 통하여 다양한 정보를 사용자에게 제공 | ||
| Accura 2750P[C]의 모든 기능과 Accura 2750LC[I]의 일부 기능 설정 | ||
| 내부전용 프로토콜 | 포트 2개(DISPLAY1, DISPLAY2): 포트 기능 동일 | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP) | |
| 통신선 길이 | 1 m | |
| Accura 2750P[C]로부터 통신선을 통한 전원수급 | ||
| 디스플레이 사양 | ||
| 2.7” Graphic 128x80 Dots (58.0 x 40.0 mm) FSTN LCD | ||

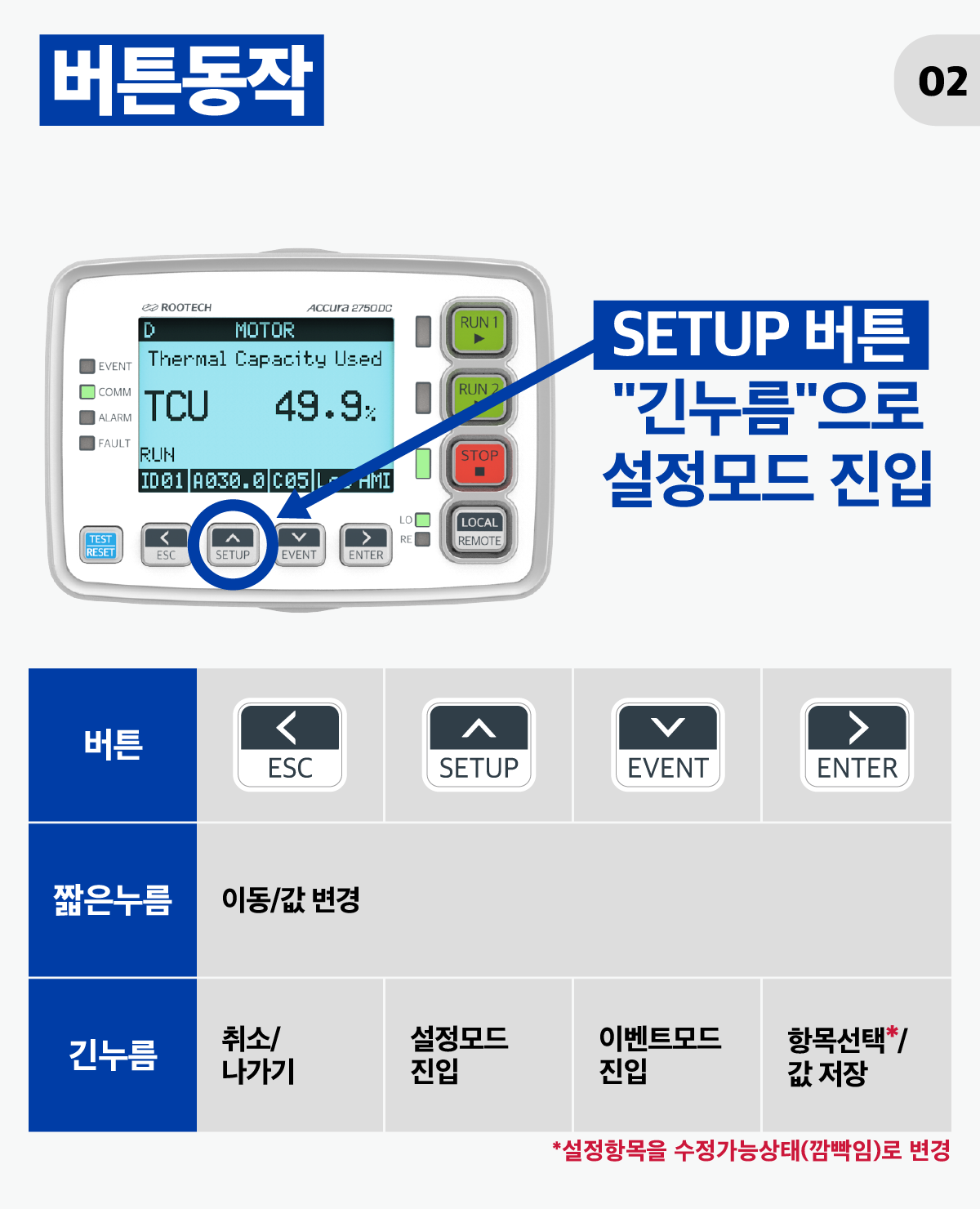

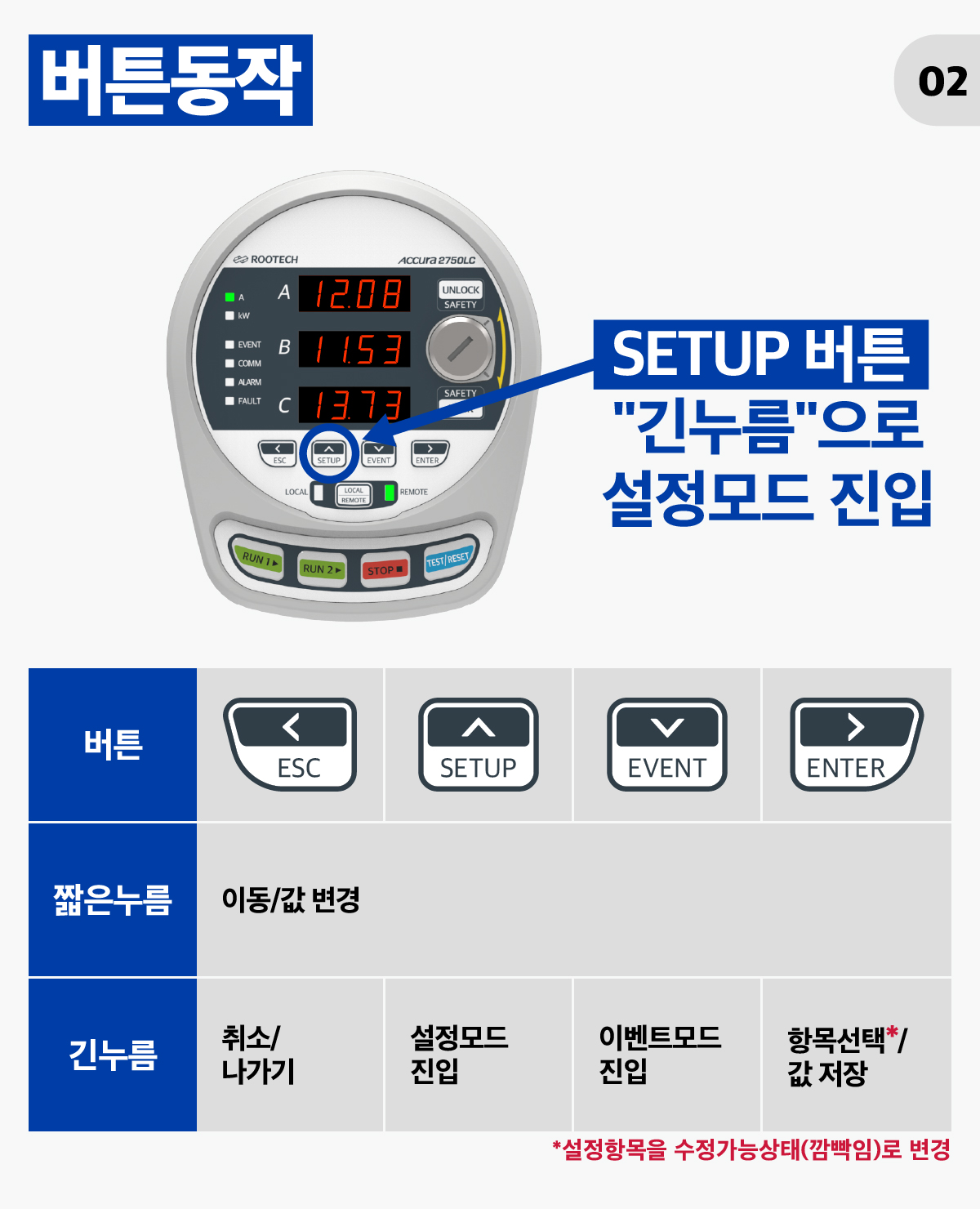

| 전면버튼 | ||
| 복합기능 버튼 4개 방향이동(짧은 누름)/특수기능(긴 누름) |
Left(<)/ESC, Up(^)/SETUP, Down(∨)/EVENT, Right(>)/ENTER |
|

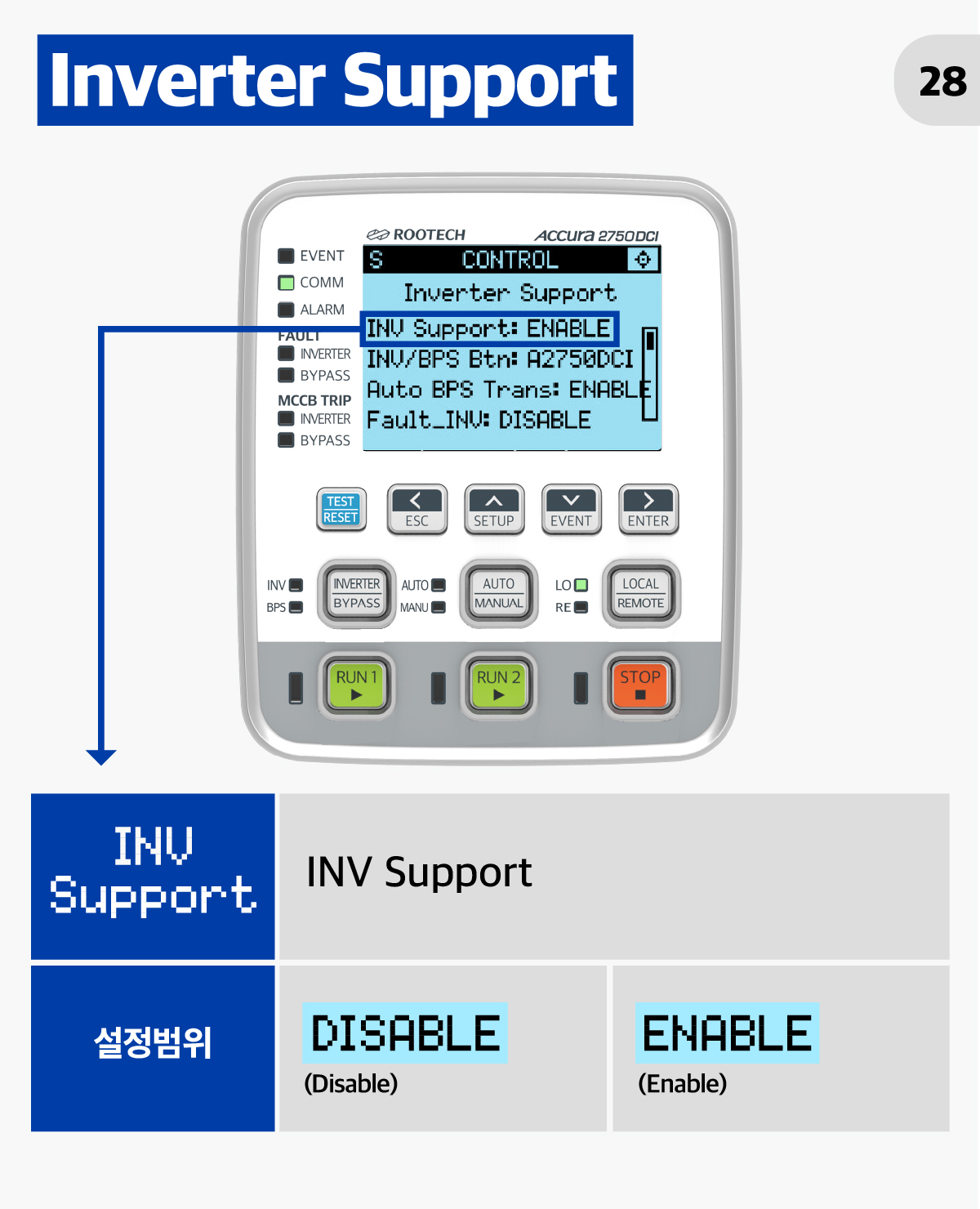

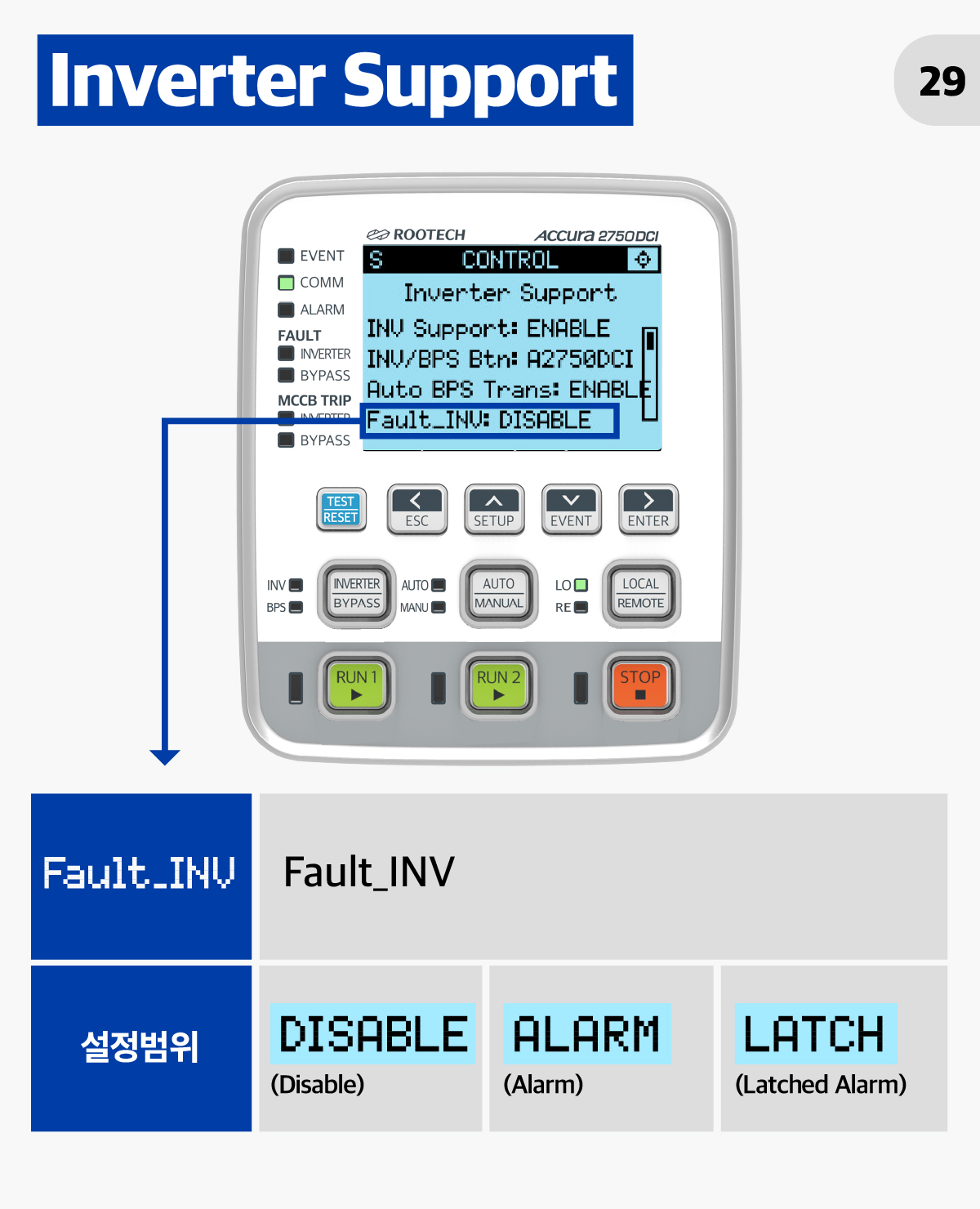

| 테스트/리셋 버튼 1개 | TEST/RESET | |
| 모터의 기동/정지 버튼 3개 | RUN1, RUN2, STOP | Accura 2750DC[I] Only |
| Local/Remote 선택 버튼 1개 | LOCAL/REMOTE | Accura 2750DC[I] Only |
| INVERTER/BYPASS 선택 버튼 1개 | INVERTER/BYPASS | Accura 2750DCI Only |
| AUTO/MANUAL 선택 버튼 1개 | AUTO/MANUAL | Accura 2750DCI Only |
| 전원 | ||
| 전압 | Accura 2750P[C]로부터 공급받음 | |
|

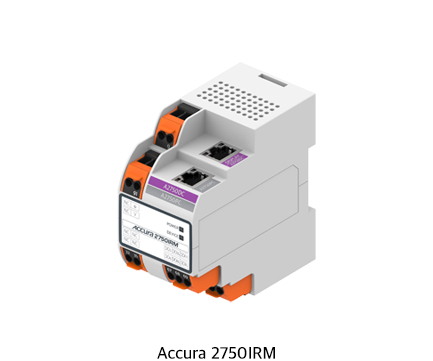

||
| 기능 | ||
| 절연저항 테스트 계측1 | ||
| 고전압 DC 500 V 또는 1000 V 발생하여 모터의 절연저항 테스트 계측 | ||
| 테스트 절연저항값을 기준 온도로 온도보정 | 기준 온도 40 ℃ (설정 가능) | |
| IR, PI 및 DAR 절연지수 제공 | ||
| 인터락 및 방전 프로세스를 통한 안전한 테스트 | ||
| 디지털입력 | ||
| MC(전자접촉기) 개방 인식을 위한 인터락 기능2 | ||
| 디지털출력 | ||
| MC(전자접촉기) 개방을 위한 디지털출력 DO5 채널 | ||
| 절연저항 알람을 위한 디지털출력 DO6 채널 | ||
|

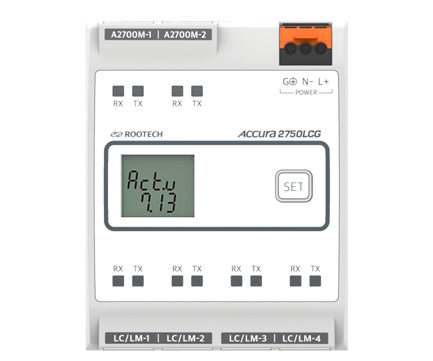

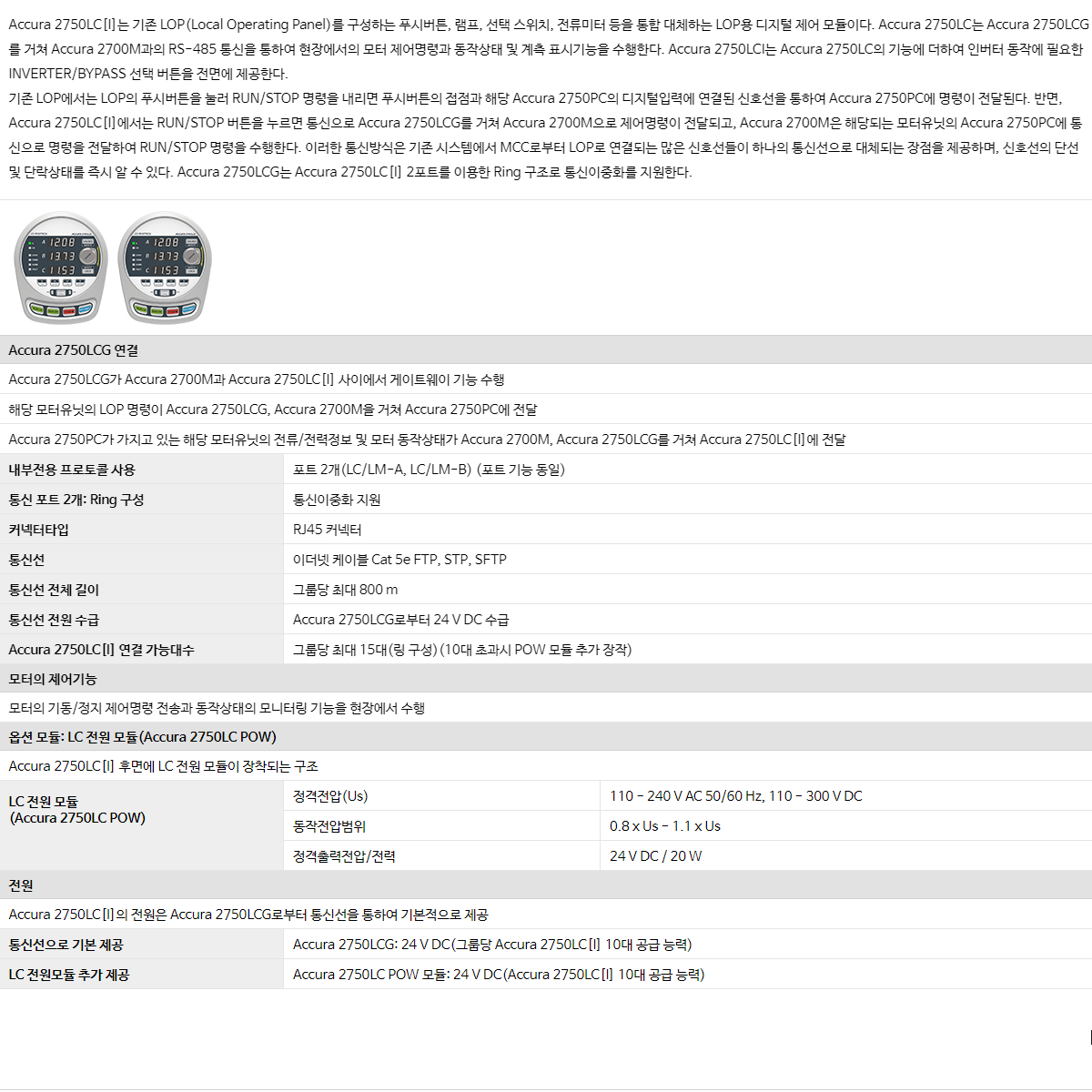

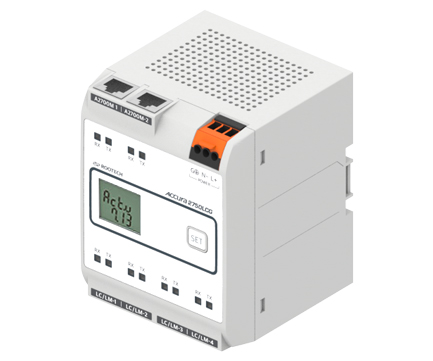

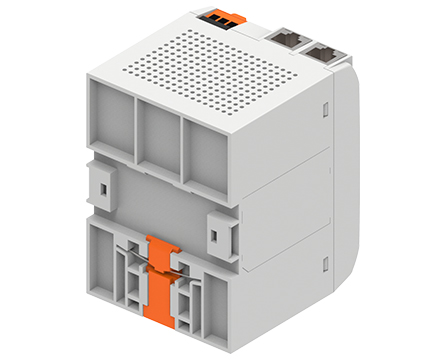

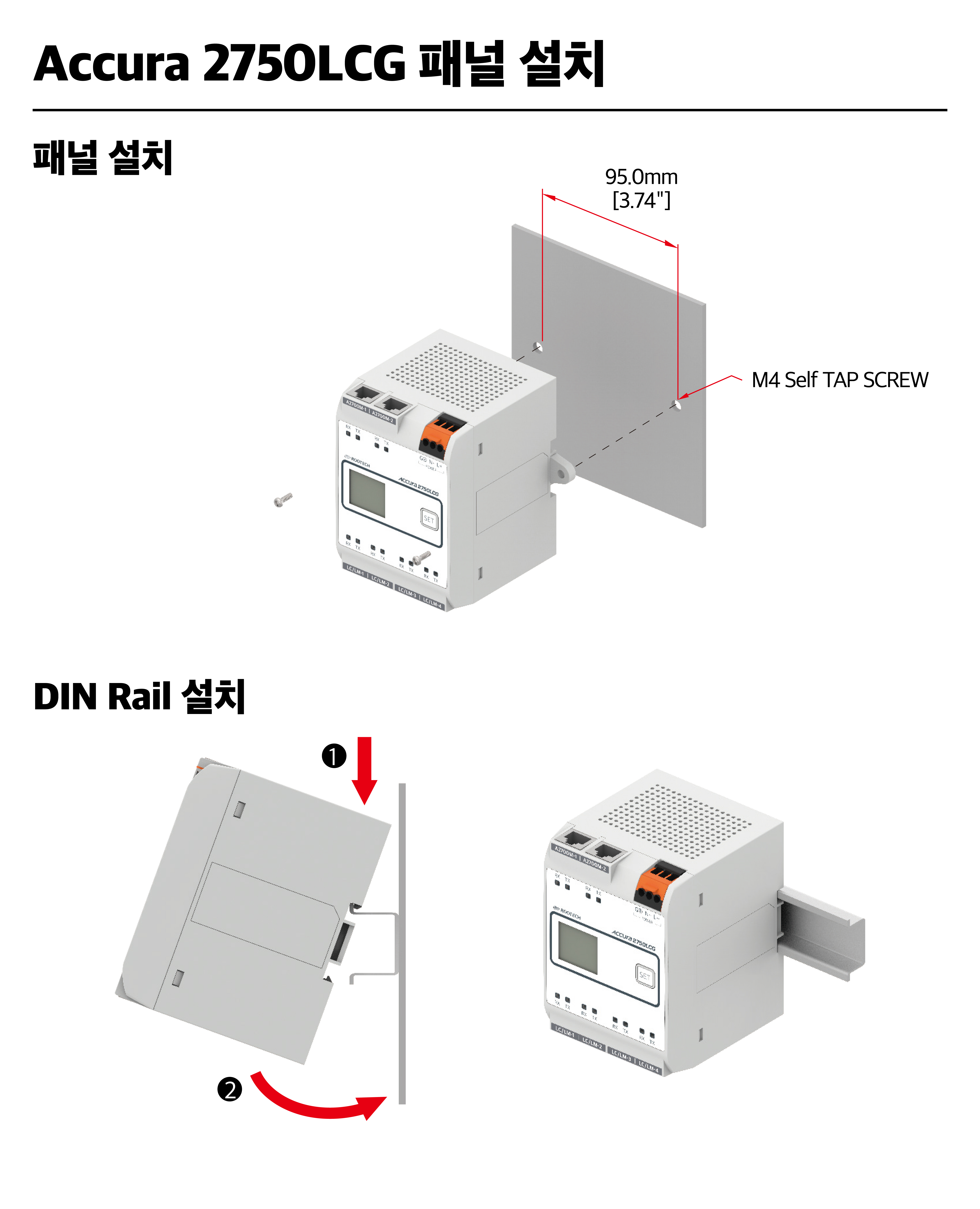

Accura 2750LCG는 Accura 2700M과 다수의 Accura 2750LC[I] 사이에서 양방향 데이터 전달기능을 수행한다. Accura 2750LCG는 장치 이중화를 위하여 Accura 2700M 2대와 통신이 가능하도록 포트 2개를 지원한다. Accura 2750LCG는 Accura 2750LC[I]들과의 하위 통신을 위하여 2개의 네트워크(그룹당 포트 2개)를 지원한다. 단일 그룹에 있는 포트 2개를 이용하여 Accura 2750LC[I]들을 Ring 결선함으로써 통신 이중화를 지원한다. 단일 Ring 결선으로 Accura 2750LC[I] 15대까지 연결할 수 있으며, 두 개의 Ring 결선으로 최대 30대까지 연결 가능하다. 또한 Accura 2750LCG는 통신선을 통하여 Accura 2750LC[I] 모듈에 전원 24 V DC를 공급한다. Accura 2750LCG의 전원 공급능력 한계로 인하여 Accura 2750LC[I] 대수가 통신 네트워크 그룹당 10대를 초과하는 경우 Accura 2750LC POW 1대를 Accura 2750LC[I] 후면에 추가 장착하여 그룹당 15대까지 동작하도록 한다. |
||
|
||
| Accura 2700M 연결 | ||
| 내부전용 프로토콜 | 포트 2개(A2700M-1, A2700M-2): 포트 기능 동일 | |
| 포트 2개: Accura 2700M 2대 연결 | Accura 2700M 장치 이중화 지원 | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | |
| 통신선 길이 | 포트별 최대 300 m | |
| Accura 2750LC[I] 연결 | ||
|
내부전용 프로토콜
|
포트 4개(LC/LM-1, LC/LM-2, LC/LM-3, LC/LM-4): 그룹 내 포트 기능 동일 | |
| 그룹 1 포트 2개: LC/LM-1, LC/LM-2 | ||
| 그룹 2 포트 2개: LC/LM-3, LC/LM-4 | ||
| 그룹 내 포트 2개: Ring 구성 | 통신 이중화 지원 | |
| 커넥터 타입 | RJ45 커넥터 | |
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | |
| 통신선 전체 길이 | 그룹당 최대 800 m | |
| 통신선 전원 공급 | 24 V DC / 50 W 공급 가능 | |
| Accura 2750LC[I] 연결 대수 | 그룹당 최대 15대(Ring 구성), 2개 그룹 최대 30대 | |
| 전원 | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | |
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | |
| 정격 출력전압/전력 | 24 V DC / 50 W | |
|

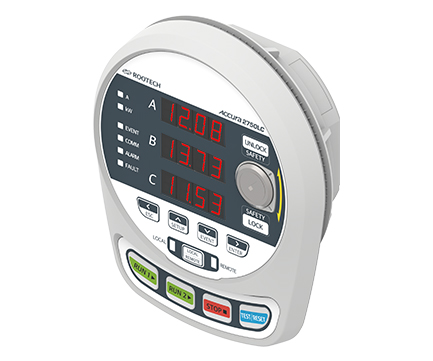

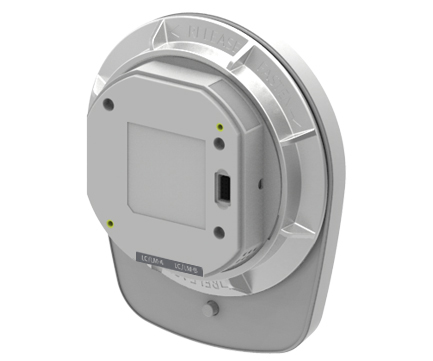

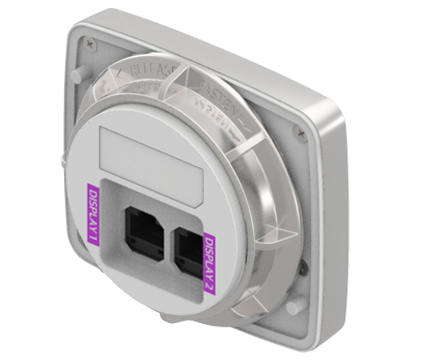

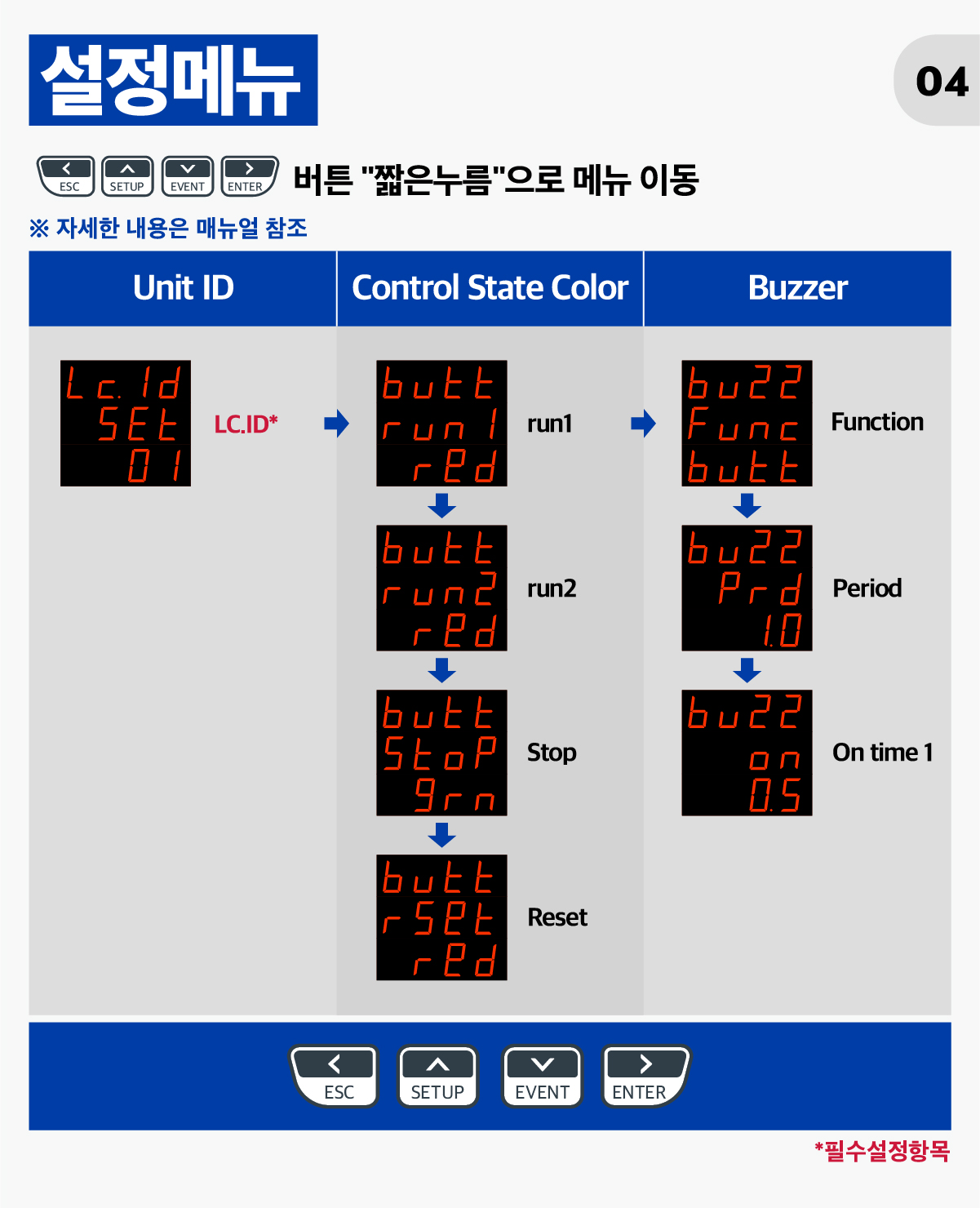

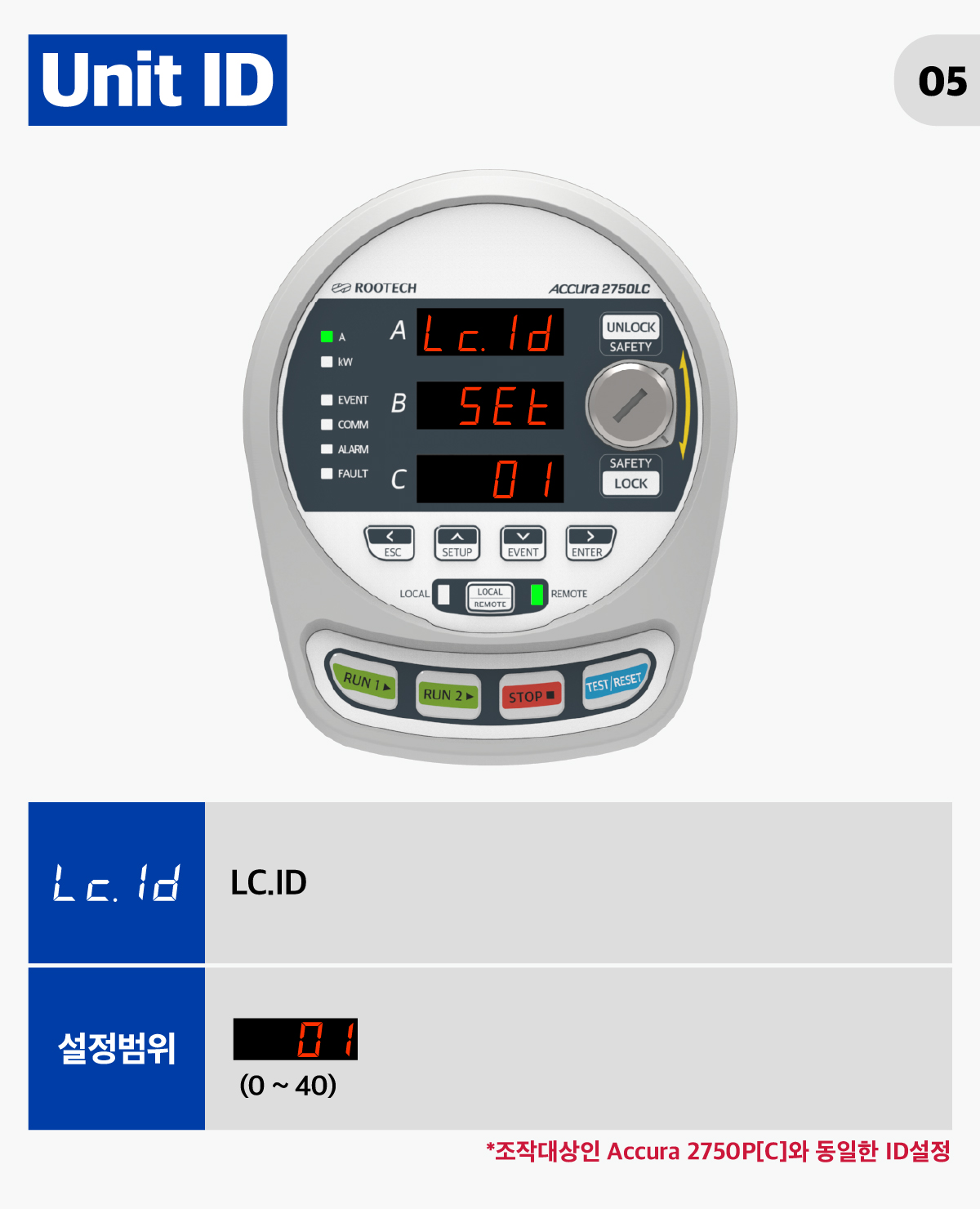

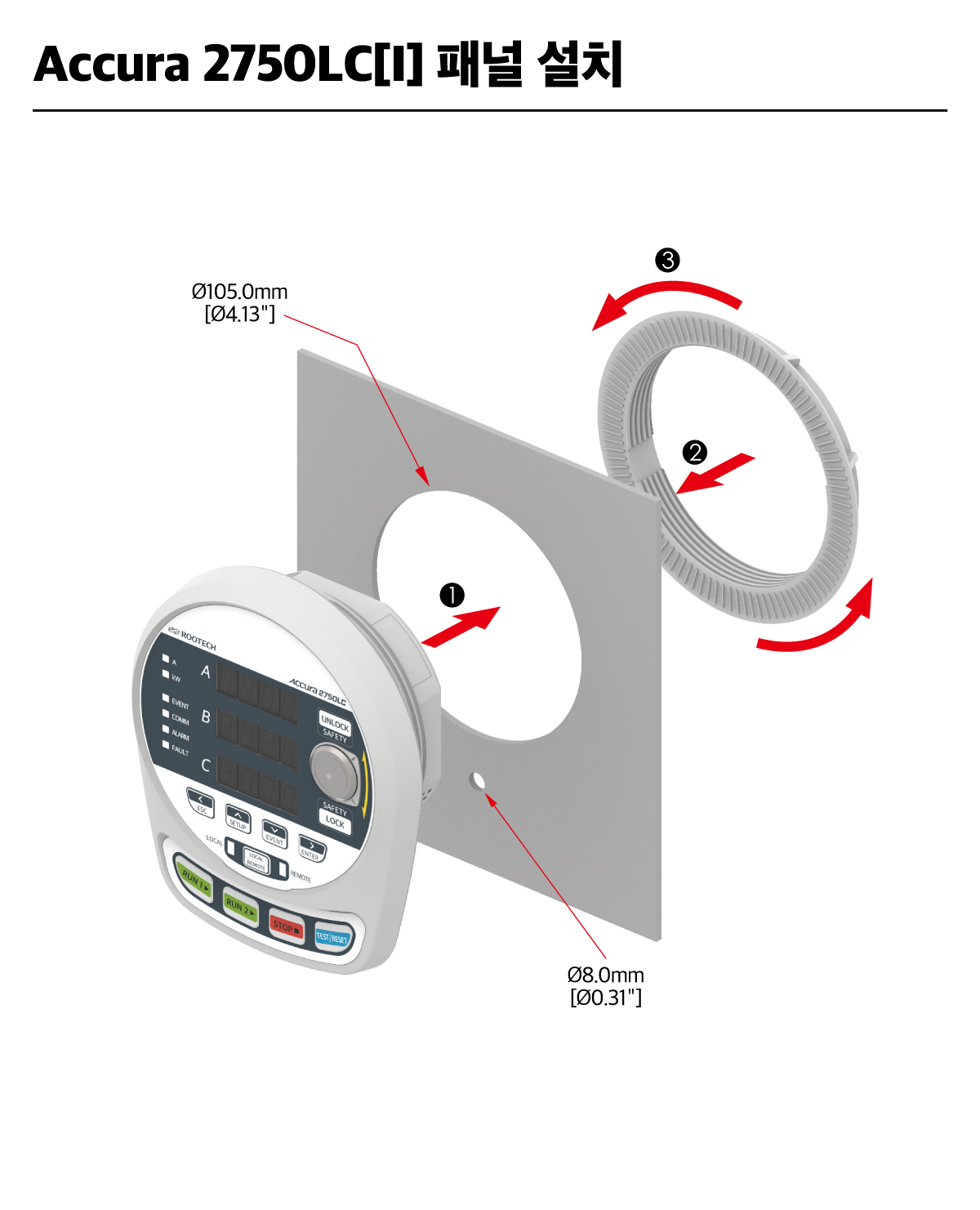

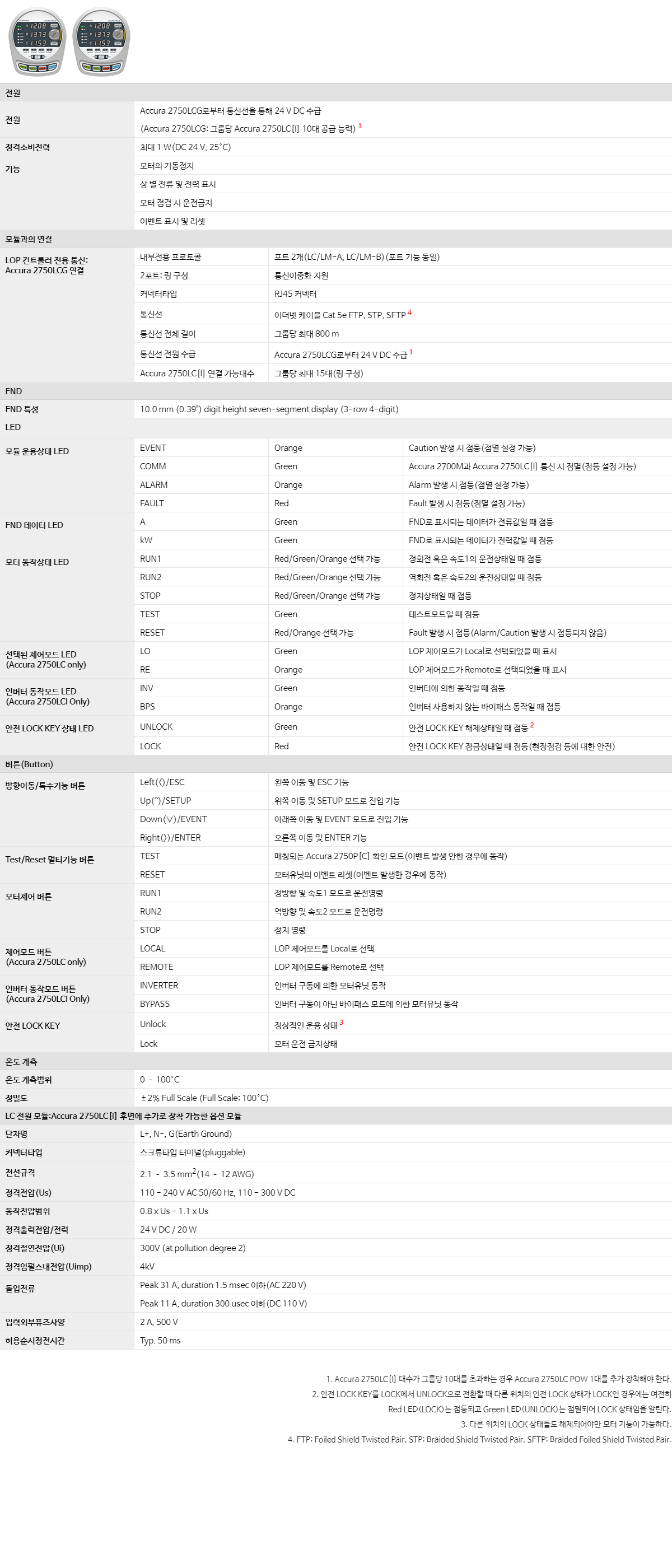

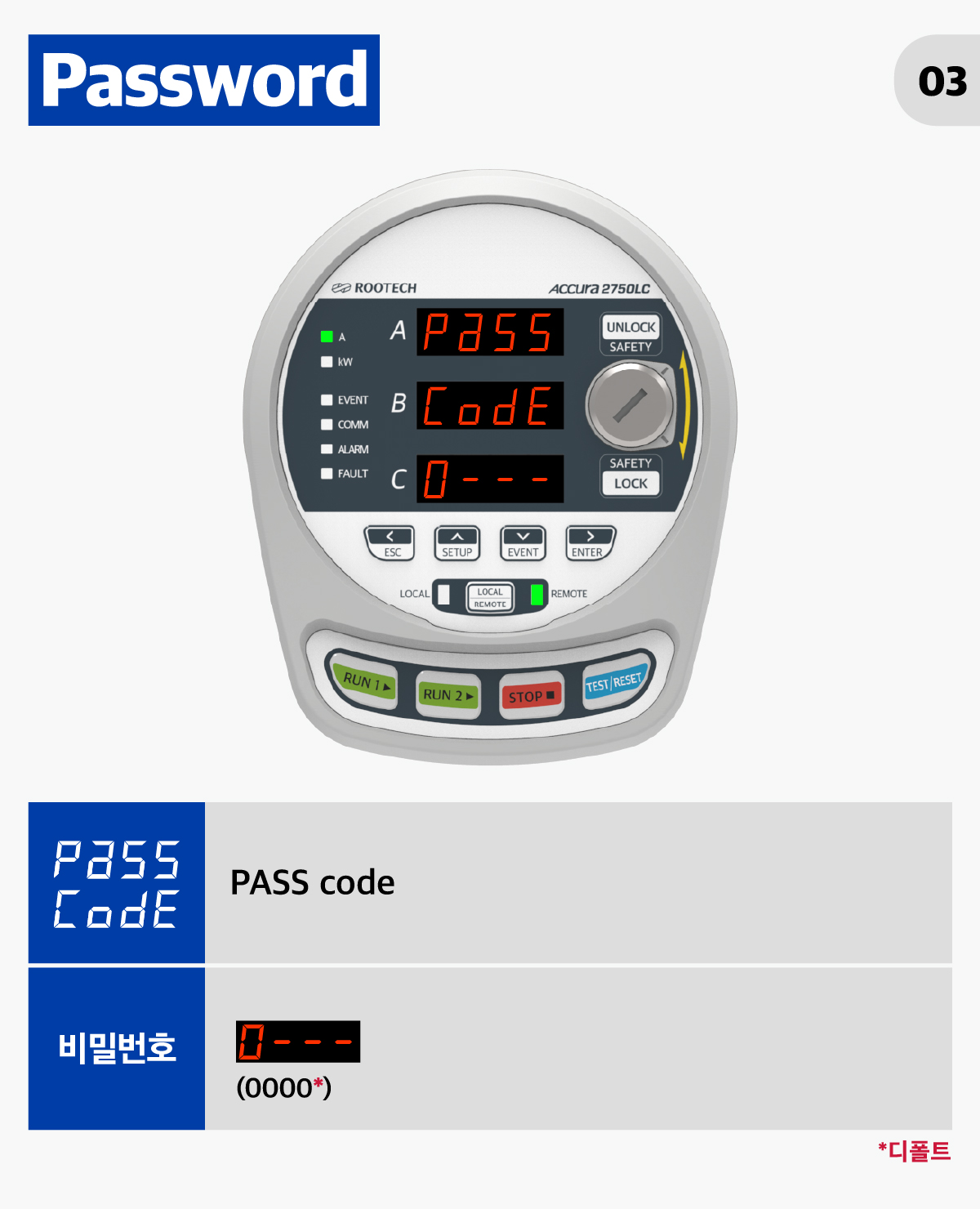

Accura 2750LC[I]는 기존 LOP(Local Operating Panel)를 구성하는 푸시버튼, 램프, 선택 스위치, 전류미터 등을 통합 대체하는 LOP용 디지털 제어 모듈이다. Accura 2750LC는 Accura 2750LCG를 거쳐 Accura 2700M과의 통신을 통하여 현장에서의 모터 제어명령과 동작상태 및 계측 표시기능을 수행한다. Accura 2750LCI는 Accura 2750LC의 기능에 더하여 인버터 동작에 필요한 INVERTER/BYPASS 선택 버튼을 전면에 제공한다. 기존 LOP에서는 LOP의 푸시버튼을 눌러 RUN/STOP 명령을 내리면 푸시버튼의 접점과 해당 Accura 2750PC의 디지털 입력에 연결된 신호선을 통하여 Accura 2750PC에 명령이 전달된다. 반면, Accura 2750LC[I]에서는 RUN/STOP 버튼을 누르면 통신으로 Accura 2750LCG를 거쳐 Accura 2700M으로 제어명령이 전달되고, Accura 2700M은 해당되는 모터유닛의 Accura 2750PC에 통신으로 명령을 전달하여 RUN/STOP 명령을 수행한다. 이러한 통신방식은 기존 시스템에서 MCC로부터 LOP로 연결되는 많은 신호선들이 하나의 통신선으로 대체되는 장점을 제공하며, 신호선의 단선 및 단락상태를 즉시 알 수 있다. Accura 2750LCG는 Accura 2750LC[I] 포트 2개를 이용한 Ring 구조로 통신이중화를 지원한다. |
|||
|
|||
| Accura 2750LCG 연결 | |||
| Accura 2750LCG가 Accura 2700M과 Accura 2750LC[I] 사이에서 게이트웨이 기능을 수행 | |||
| 해당 모터유닛의 LOP 명령이 Accura 2750LCG, Accura 2700M을 거쳐 Accura 2750PC에 전달 | |||
| Accura 2750PC가 가지고 있는 해당 모터유닛의 전류/전력정보 및 모터 상태를 Accura 2700M, Accura 2750LCG를 거쳐 Accura 2750LC[I]에 전달 | |||
| 내부 전용 프로토콜 사용 | 포트 2개(LC/LM-A, LC/LM-B): 포트 기능 동일 | ||
| 통신포트 2개: Ring 구성 | 통신 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| 통신선 전체 길이 | 그룹당 최대 800 m | ||
| 통신선 전원 수급 | Accura 2750LCG로부터 24 V DC 수급 | ||
|
Accura 2750LC[I] 연결 대수
|
그룹당 최대 15대(Ring 구성) | ||
| 10대 초과 시 Accura 2750LC POW 추가 장착 | |||
| 모터의 제어기능 | |||
| 모터의 기동/정지 제어명령 전송과 동작상태의 모니터링 기능을 현장에서 수행 | |||
| 옵션 모듈: LC 전원 모듈(Accura 2750LC POW) | |||
| Accura 2750LC[I] 후면에 LC 전원 모듈이 장착되는 구조 | |||
|
LC 전원 모듈
|
정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | |
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | ||
| 정격 출력전압/전력 | 24 V DC / 20 W | ||
| 전원 | |||
| Accura 2750LC[I]의 전원은 Accura 2750LCG로부터 통신선을 통하여 기본적으로 제공 | |||
| 통신선으로 기본 제공 | Accura 2750LCG: 24 V DC(그룹당 Accura 2750LC[I] 10대 공급 능력) | ||
| LC 전원모듈 추가 제공 | Accura 2750LC POW: 24 V DC(Accura 2750LC[I] 10대 공급 능력) | ||
|

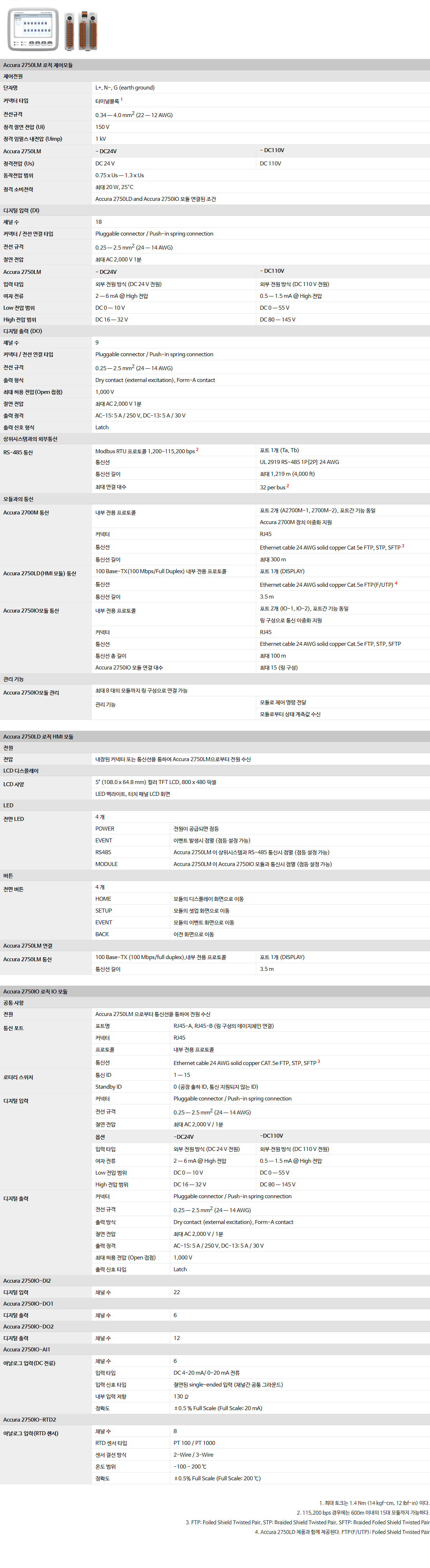

||
| Accura 2750LM 로직 제어모듈 | ||
|
옵션
|
-AC220V/DC110V-DI110V
|
전원: AC 100 - 240 V, DC 100 - 300 V |
| 디지털 입력: 외부 DC 110 V 구동 | ||
|
-DC24V-DI24V
|
전원: DC 18 - 32 V | |
| 디지털 입력: 외부 DC 24 V 구동 | ||
|
-AC220V/DC110V-INT
|
전원: AC 100 - 240 V, DC 100 - 300 V | |
| 디지털 입력: 내부 DC 24 V 구동 | ||
|
-DC24V-INT
|
전원: DC 18 - 32 V | |
| 디지털 입력: 내부 DC 24 V 구동 | ||
|
설명
|
상위시스템과의 RS-485 또는 이더넷 통신 | |
| 디지털 입력/출력 제공, DI 18 채널, DO 9 채널 | ||
| IO 기능 확장을 위한 Accura 2750IO 모듈 연결 | ||
| Accura 2750LD HMI 모듈 연결 | ||
| Accura 2750LD 로직 HMI 모듈 | ||
|
설명
|
4개의 버튼, 5" 컬러 TFT LCD 터치 패널 | |
| 설정, 제어 및 상태 모니터링 | ||
| Accura 2750IO 로직 IO 모듈 | ||
| Accura 2750IO-DI1 | ||
|
옵션
|
-DI110V | 디지털 입력: 외부 DC 110 V 구동 |
| -DI24V | 디지털 입력: 외부 DC 24 V 구동 | |
| -INT | 디지털 입력: 내부 DC 24 V 구동 | |
| 설명 | 디지털 입력, DI 11 채널 | |
| Accura 2750IO-DI2 | ||
|
옵션
|
-DI110V | 디지털 입력: 외부 DC 110 V 구동 |
| -DI24V | 디지털 입력: 외부 DC 24 V 구동 | |
| -INT | 디지털 입력: 내부 DC 24 V 구동 | |
| 설명 | 디지털 입력, DI 22 채널 | |
| Accura 2750IO-DIO | ||
|
옵션
|
-DI110V | 디지털 입력: 외부 DC 110 V 구동 |
| -DI24V | 디지털 입력: 외부 DC 24 V 구동 | |
| -INT | 디지털 입력: 내부 DC 24 V 구동 | |
| 설명 | 디지털 입력/출력, DI 11 채널, DO 6 채널 | |
| Accura 2750IO-DO1 | ||
| 설명 | 디지털 출력: 6 채널 | |
| Accura 2750IO-DO2 | ||
| 설명 | 디지털 출력: 12 채널 | |
| Accura 2750IO-AI1 | ||
| 설명 | DC 전류 4 - 20/0 - 20 mA, 아날로그 입력: 6 채널 | |
| Accura 2750IO-AI2 | ||
| 설명 | DC 전류 4 - 20/0 - 20 mA, 아날로그 입력: 12 채널 | |
| Accura 2750IO-RTD1 | ||
| 설명 | Pt100/Pt1000 RTD 센서 입력: 4 채널 | |
| Accura 2750IO-RTD2 | ||
| 설명 | Pt100/Pt1000 RTD 센서 입력: 8 채널 | |
| Accura 2750PS | ||
| 설명 | Accura 2750IO 모듈에 추가 전원 공급 | |

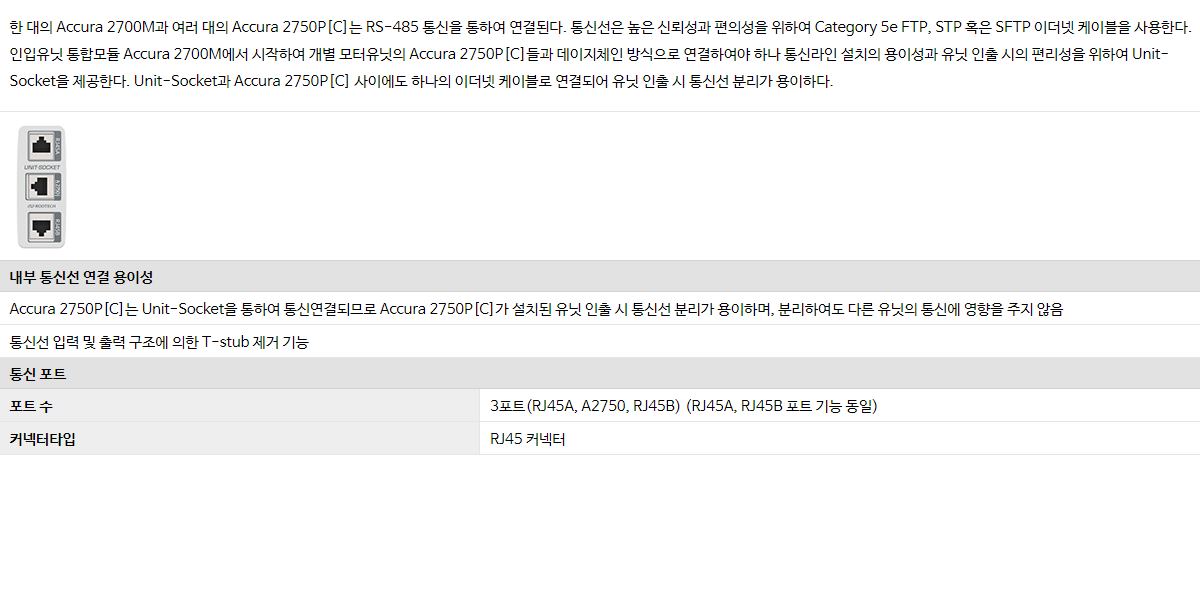

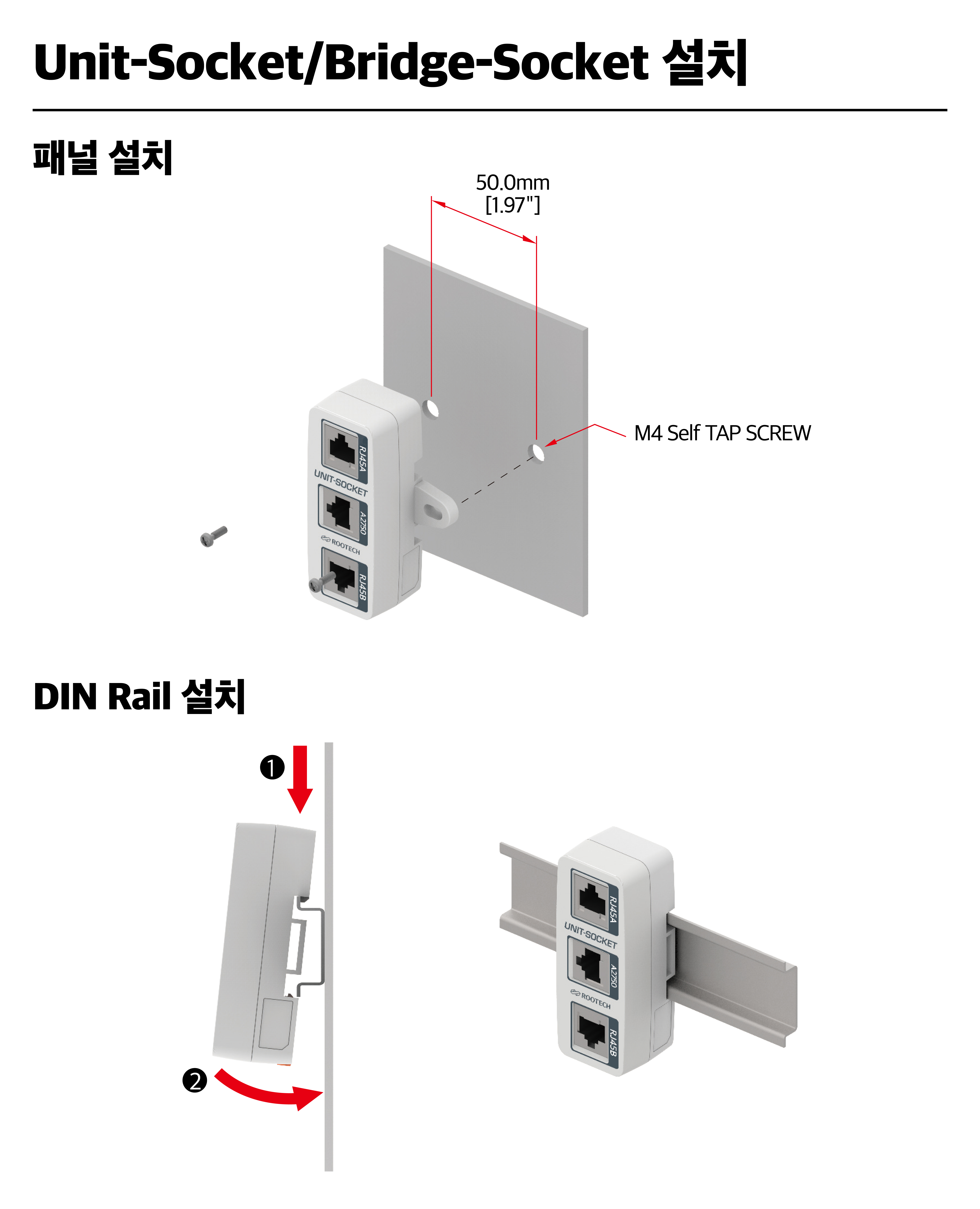

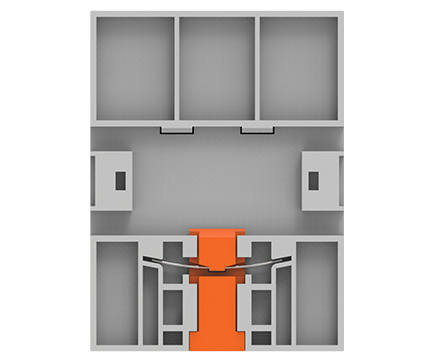

| 한 대의 Accura 2700M과 여러 대의 Accura 2750P[C]는 통신을 통하여 연결된다. 통신선은 높은 신뢰성과 편의성을 위하여 Category 5e FTP, STP 혹은 SFTP 이더넷 케이블을 사용한다. 인입유닛 통합모듈 Accura 2700M에서 시작하여 개별 모터유닛의 Accura 2750P[C]들과 데이지체인 방식으로 연결하여야 하나 통신라인 설치의 용이성과 유닛 인출 시의 편리성을 위하여 Unit-Socket을 제공한다. Unit-Socket과 Accura 2750P[C] 사이에도 하나의 이더넷 케이블로 연결되어 유닛 인출 시 통신선 분리가 용이하다. | |
|
|
| 내부 통신선 연결 용이성 | |
| Accura 2750P[C]는 Unit-Socket을 통하여 연결되므로 Accura 2750P[C]가 설치된 유닛 인출 시 통신선 분리가 용이하며, 분리하여도 다른 유닛의 통신에 영향을 주지 않음 | |
| 통신선 입력 및 출력 구조에 의한 T-stub 제거 기능 | |
| 통신포트 | |
| 포트 개수 | 3개(RJ45A, A2750, RJ45B) RJ45A, RJ45B 포트 기능 동일 |
| 커넥터 타입 | RJ45 커넥터 |
| Bridge-Socket을 통하여 Accura 2700M 2대가 Accura 2750P[C]에 대한 통신 네트워크를 공유함으로써 Accura 2700M의 이중화 결선이 가능하다. 또한 Bridge-Socket을 통하여 Accura 2750LCG 2대가 Accura 2750LC[I]에 대한 통신 네트워크를 공유함으로써 Accura 2750LCG의 이중화 결선이 가능하다. | |
|
|
| 이중화 지원 | |
| Accura 2700M 2대가 Accura 2750P[C] 네트워크를 공유하여 Accura 2700M 이중화 결선 | |
| Accura 2750LCG 2대가 Accura 2750LC[I] 네트워크를 공유하여 Accura 2750LCG 이중화 결선 | |
| 통신포트 | |
| 포트 개수 | 3개(CH_A, COM, CH_B) CH_A, CH_B 포트 기능 동일 |
| 커넥터 타입 | RJ45 커넥터 |
| 전원 | |||
| 단자명 | L+, N-, G (Earth Ground) | ||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | ||
| 전선규격 | 2.1 - 3.5 mm2 (14 - 12 AWG) | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | ||
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | ||
| 정격 소비전력 | 최대 15 VA (AC 220 V, 25 °C) @ supercapacitor 충전 및 Accura 2700D 연결 상태 | ||
| 정격 절연전압 (Ui) | 300 V (at pollution degree 2) | ||
| 정격 임펄스 내전압 (Uimp) | 4 kV | ||
|
돌입전류
|
Peak 31 A, duration 1 ms 이하 (AC 220 V) | ||
| Peak 11 A, duration 200 μs 이하 (DC 110 V) | |||
| 외부입력 퓨즈용량 | 2 A, 500 V | ||
| 허용 순시 정전시간 | 최소 10초 (supercapacitor 내장) | ||
| 전압입력 | |||
| 단자명 | V1, V2, V3, VN | ||
| 커넥터 타입 | 터미널블록 M4 | ||
| 전선규격 | 2.1 - 5.0 mm2 (14 - 10 AWG) | ||
|
계측범위(정밀도 보장)
|
AC 65 - 300 V direct L-N (Line-to-Neutral) | 정밀도 IEC 61557-12 Class 0.5 |
|
| AC 110 - 520 V direct L-L (Line-to-Line) | |||
| 최소 계측 | AC 5 V direct L-N (Line-to-Neutral) | ||
| 정격 사용전압 | 520 V | ||
| 정격 절연전압 (Ui) | 520 V (Overvoltage category III, pollution degree 2) | ||
| 정격 임펄스 내전압 (Uimp) | 8 kV | ||
| 계측 주파수 | 42 - 69 Hz (50/60 Hz) | ||
| 임피던스 | 6 MΩ (L-N: V1/V2/V3-Vn) | ||
| Burden | 0.01 VA/phase @ 220 V | ||
| 전류입력 | |||
| 단자명 | I1, I2, I3, IN | ||
| 커넥터 타입 | 터미널블록 M4 (내부 busbar) | ||
| 전선규격 | 2.1 - 5.0 mm2 (14 - 10 AWG) | ||
|
정격전류
|
5 A @ CT 5A | ||
| 1 A @ CT 1A | |||
|
최대 입력전류
|
10 A @ CT 5A (정격전류의 2배) | ||
| 2 A @ CT 1A (정격전류의 2배) | |||
|
계측범위 (정밀도 보장)
|
50 mA - 10 A @ CT 5A |
정밀도 IEC 61557-12 Class 0.2
|
|
| 50 mA - 2 A @ CT 1A | |||
|
최소 계측
|
20 mA @ CT 5A (5 mA 부터 설정 가능) | ||
| 5 mA @ CT 1A (5 mA 부터 설정 가능) | |||
| 샘플링 | 256 샘플/cycle | ||
| 과전류 내량 | 정격전류의 1,000 %, 1초간 정격전류의 200 %, 연속 | ||
| Burden | 최대 0.01 VA/phase @ 10 A | ||
| 상위 시스템과의 외부통신 | |||
|

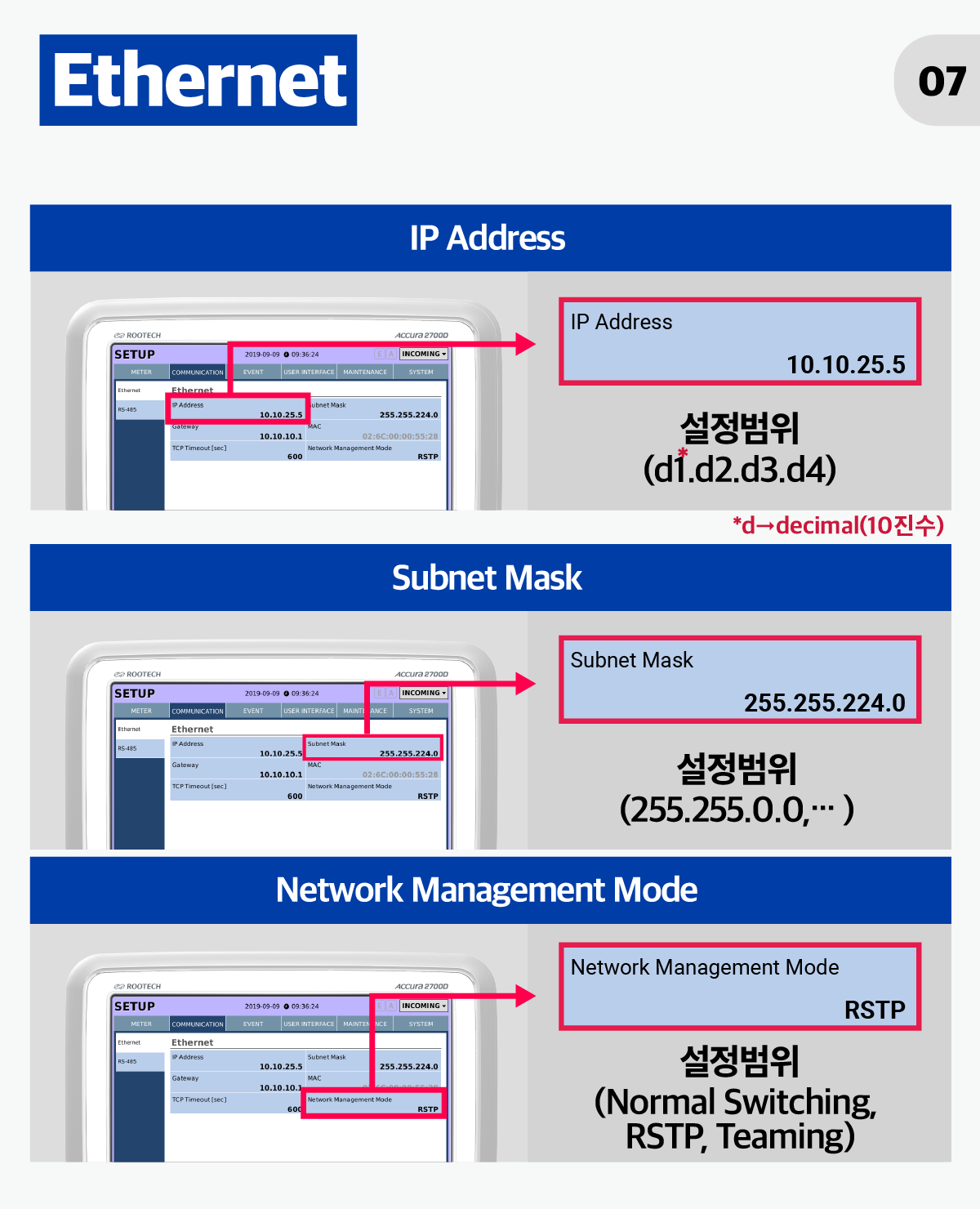

이더넷 통신
|
100Base-TX(100 Mbps/Full Duplex) Modbus TCP 프로토콜 Accura 2700M 장치 이중화 지원 |
포트 2개(ETHERNET1, ETHERNET2: 포트 기능 동일) |
|
| 포트 2개: 이더넷 스위칭1, RSTP2 | Ring 구성에 의한 통신 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP3 | ||
| 통신선 길이 | 최대 100 m | ||
| 통신선 결선방식 | 스타(Star), 데이지체인(Daisy-chain), 링(Ring) 결선 | ||
| 데이지체인 연결 대수 | 최대 20대 | ||
|
RS-485 통신
|
1,200 - 115,200 bps, Modbus RTU 프로토콜 | 포트 1개(Ta, Tb, SG) | |
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | ||
| 통신선 | UL2919 RS-485 1P/2P 24 AWG | ||
| 통신선 길이 | 최대 1,219 m (4,000 ft) | ||
| 연결 대수 | 버스당 최대 32대4 | ||
| 모듈과의 연결 | |||
|
HMI 전용 통신:
Accura 2700D 연결 |
100Base-TX(100 Mbps/Full Duplex) 내부전용 프로토콜 |
포트 1개 (DISPLAY A2700D) | |
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)5 | ||
| 통신선 길이 | 3 m6 | ||
| 통신선을 통한 전원공급 | |||
|
모터보호[제어]모듈 전용 통신:
Unit-Socket을 통한 Accura 2750P[C] 연결 |
내부 전용 프로토콜 | 포트 2개 (포트 기능 동일) | |
| 포트 2개: UNIT1, UNIT2 Ring 구성 | 통신 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| Accura 2750P[C] 연결 대수 | 최대 30대 (Ring 결선) | ||
|
통신선 길이
|
Accura 2700M과 Bridge-Socket | 최대 1 m (Accura 2700M 장치 이중화) | |
| Accura 2700M과 Unit-Socket | 표준 3 m, 최대 10 m7 | ||
| Unit-Socket과 Unit-Socket | 최대 3 m | ||
| Unit-Socket과 Accura 2750P[C] | 최대 1.5 m | ||
| Ring 전체 길이 | 최대 90 m | ||
|
LOP 제어모듈 전용 통신:
Accura 2750LCG를 통한 Accura 2750LC[I] 연결 |
내부전용 프로토콜 | 포트 2개 (A2750LCG-1, A2750LCG-2: 포트 기능 동일) |
|
| 포트 2개: Accura 2750LCG 2대 연결 | Accura 2750LCG 장치 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| 통신선 길이 | 포트별 최대 300 m | ||
| 관리기능 | |||
|
Accura 2750P[C] 관리
|
연결 대수(Ring 결선): 최대 30대 | ||
|
관리기능
|
상위시스템 요청에 대한 MCC 서버 기능 | ||
| Unit ID 자동할당, 모터유닛의 인출, 투입 상태 자동 인식 | |||
| 인입유닛 전압 샘플링 데이터 전송 | |||
| 각 모듈의 계측 및 상태정보 수집 | |||
| Accura 2700D 및 통신을 통한 모듈 설정정보 전송 | |||
| 모듈의 DO 제어명령 전송 | |||
| 통신을 통한 Accura 2750PC 제어로직 데이터 전송 | |||
| 정전/복전 후 Accura 2750PC의 자동 재기동 기능 지원 | |||
|
Accura 2750LC[I] 관리
|
Accura 2750LCG를 통한 연결 대수: 최대 30대 (Ring 결선당 15대, 2개 Ring 결선 지원) | ||
|
관리기능
|
모터유닛의 전류, 전력 및 모터 상태 중계전송 | ||
| 모터유닛의 제어명령 중계전송 | |||
| 이벤트 | 감시항목 | 전압 Dip/Swell | |
| 전원 | |||
| 전원입력 | Accura 2700M으로부터 통신선을 통해 공급받음 | ||
| LCD | |||
|
LCD 특성
|
8.5” (184.8 x 110.88 mm) VGA Transmissive Color TFT | ||
| LED backlight and touch panel | |||
| LED | |||
|
전면 LED 수
|

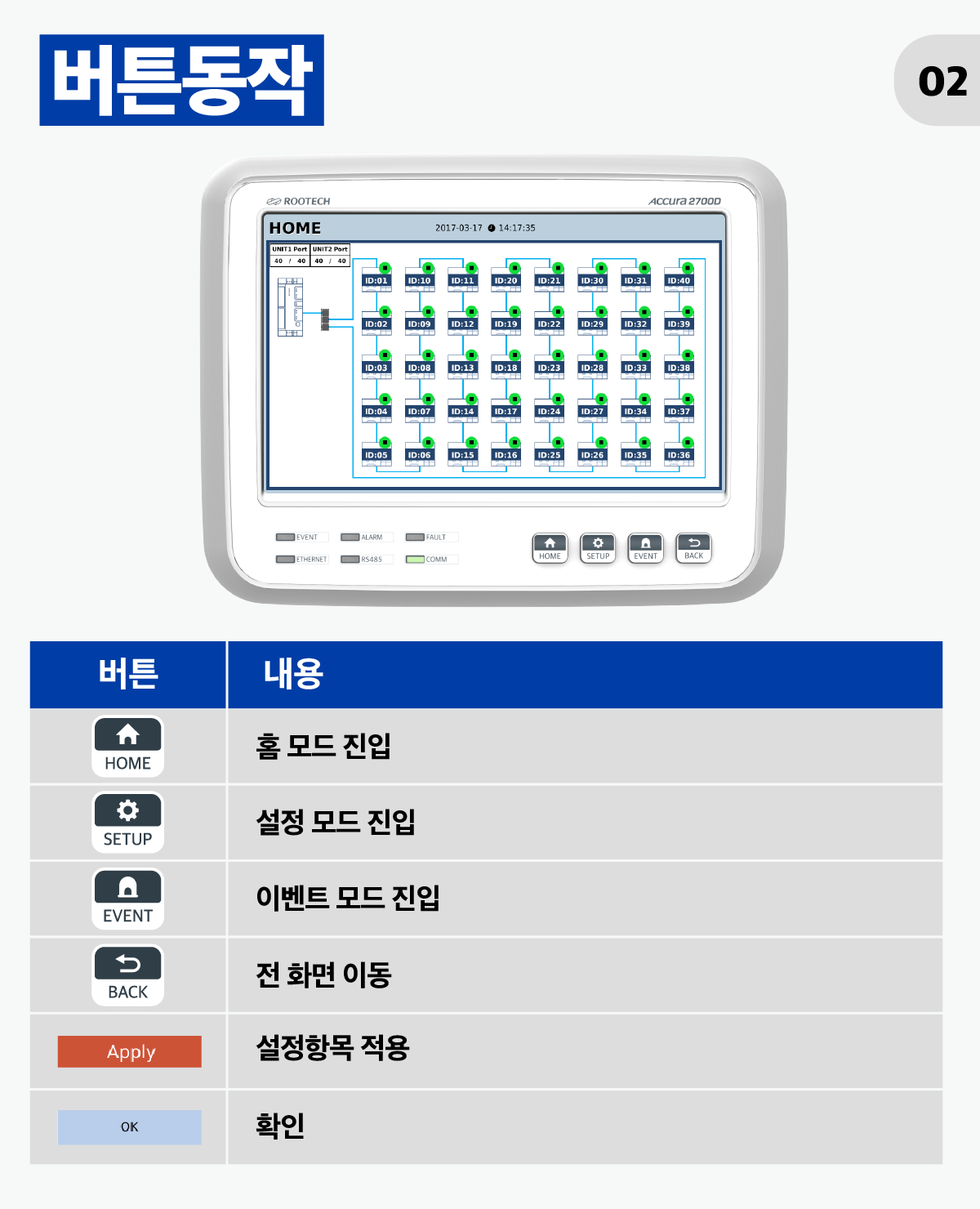

6개 | ||
| EVENT | Orange | 모듈에서의 Caution 이벤트 발생 시 점등(점멸 설정 가능) | |
| ALARM | Orange | 모듈에서의 Alarm 이벤트 발생 시 점등(점멸 설정 가능) | |
| FAULT | Red | 모듈에서의 Fault 이벤트 발생 시 점등(점멸 설정 가능) | |
| ETHERNET | Green | 상위 시스템과의 이더넷 외부통신 시 점멸(점등 설정 가능) | |
| RS-485 | Green | 상위 시스템과의 RS-485 외부통신 시 점멸(점등 설정 가능) | |
| COMM | Green | Accura 2700M과 Accura 2750P[C] 통신 시 점멸(점등 설정 가능) | |
| 버튼(Button) | |||
|
전면 버튼 수
|
4개 (버튼 기능 이외의 세부기능은 LCD 전면 터치로 수행) | ||
| HOME | 전체 또는 해당 유닛의 계측화면으로 이동 | ||
| SETUP | 전체 또는 해당 유닛의 설정화면으로 이동 | ||
| EVENT | 전체 또는 해당 유닛의 이벤트로그 화면으로 이동 | ||
| BACK | 전 화면으로 이동 | ||
| USB | |||
| High speed USB 2.0 (Host) | Micro USB 포트 | ||
| 모듈과의 연결 | |||
|
HMI 전용 통신:
Accura 2700M 연결 |
100Base-TX(100 Mbps/Full Duplex) 내부전용 프로토콜 |

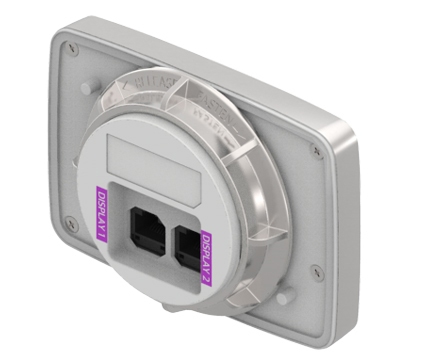

포트 2개(DISPLAY1, DISPLAY2: 포트 기능 동일) | |
| 통신포트 2개 | Accura 2700M 장치 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)1 | ||
| 통신선 길이 | 3 m2 | ||
| 통신선을 통한 전원수급 | |||
| 전원 | |||
| 전압 | Accura 2750P[C]로부터 통신선을 통해 공급받음 | ||
| LCD | |||
|
LCD 특성
|
2.7” Graphic 128x80 Dots (58.0 x 40.0 mm) FSTN LCD, LED backlight | ||
| LED | |||
|
모듈 운용상태 LED
|
EVENT | Orange | Caution 발생 시 점등(점멸 설정 가능) |
| COMM | Green | Accura 2700M과 Accura 2750P[C] 통신 시 점멸(점등 설정 가능) | |
| ALARM | Orange | Alarm 발생 시 점등(점멸 설정 가능) | |
| FAULT1 | Red | Fault 발생 시 점등(점멸 설정 가능) | |
| MCCB TRIP2 | Red | 모터유닛의 MCCB Trip 상태 입력 시 점등(점멸 설정 가능) | |
|

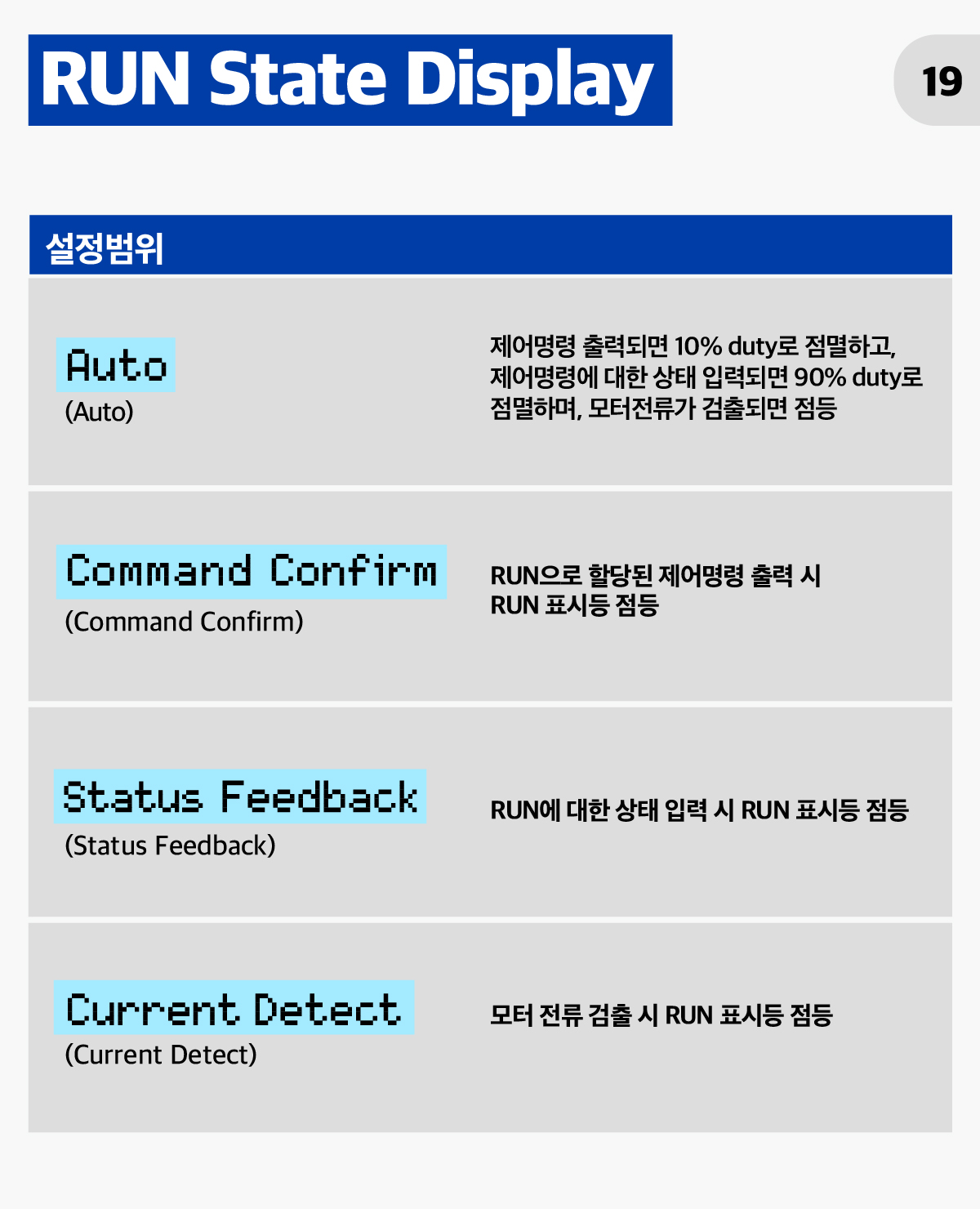

모터 상태 LED
(Accura 2750DC[I] Only) |
RUN1 | Red | 정회전 혹은 속도1의 운전상태 표시 |
| RUN2 | Red | 역회전 혹은 속도2의 운전상태 표시 | |
| STOP | Green | 정지상태 표시 | |
|
선택된 제어모드 LED
(Accura 2750DC[I] Only) |
LO | Green | MCC 제어모드가 Local로 선택되었을 때 표시 |
| RE | Orange | MCC 제어모드가 Remote로 선택되었을 때 표시 | |
|
인버터 동작모드 LED
(Accura 2750DCI Only) |
INV | Green | 모터유닛 동작이 인버터 구동으로 선택되었을 때 점등 |
| BPS | Orange | 모터유닛 동작이 바이패스 구동으로 선택되었을 때 점등 | |
| AUTO | Green | 인버터 동작모드가 AUTO로 선택되었을 때 점등 | |
| MANU | Orange | 인버터 동작모드가 MANUAL로 선택되었을 때 점등 | |
| 버튼(Button) | |||
|
방향이동/특수기능 버튼
|
방향이동(짧게 누름) 및 특수기능(길게 누름)의 복합기능 4개 | ||
| Left(<)/ESC | 왼쪽 이동 및 ESC 기능 | ||
| Up(^)/SETUP | 위쪽 이동 및 SETUP 모드로 진입 기능 | ||
| Down(∨)/EVENT | 아래쪽 이동 및 EVENT 모드로 진입 기능 | ||
| Right(>)/ENTER | 오른쪽 이동 및 ENTER 기능 | ||
|
Test/Reset 멀티기능 버튼
|
TEST | 전류 샘플링 데이터를 Accura 2750P[C] 내부에서 발생, 계측/계전 및 DIO 테스트 (이벤트 미발생 시 동작) |
|
| RESET | 모터유닛의 이벤트 리셋 (이벤트 발생 시 동작) | ||
|
모터제어 버튼
(Accura 2750DC[I] Only) |
RUN1 | 정방향 및 속도1 모드로 운전명령 | |
| RUN2 | 역방향 및 속도2 모드로 운전명령 | ||
| STOP | 정지 명령 | ||
|
제어모드 버튼
(Accura 2750DC[I] Only) |
LOCAL | MCC 제어모드를 Local로 선택 | |
| REMOTE | MCC 제어모드를 Remote로 선택 | ||
|
인버터 동작모드 버튼
(Accura 2750DCI Only) |
INVERTER | 인버터 구동에 의한 모터 동작(인버터 모드) | |
| BYPASS | 인버터를 사용하지 않는 직접 동작 모드(바이패스 모드) | ||
| AUTO | 인버터 모드에서 주파수 지령에 의한 동작 | ||
| MANUAL | 인버터 모드에서 고정된 주파수로 동작 | ||
| 모듈과의 연결 | |||
|
HMI 전용 통신:
Accura 2750P[C] 연결 |
내부 전용 프로토콜 | 포트 2개 (DISPLAY1, DISPLAY2: 포트 기능 동일) | |
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)3 | ||
| 통신선 길이 | 1 m | ||
| Accura 2750P[C]로부터 전원수급 | |||
| 전원 | |||
| 단자명 | L+, N-, G(Earth Ground) | ||
| 커넥터 타입 | 스크류타입 터미널(pluggable) | ||
| 전선규격 | 2.1 - 3.5 mm2 (14 - 12 AWG) | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | ||
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | ||
| 정격 소비전력 | 최대 13 VA(AC 220 V, 25 °C) @ supercapacitor 충전 및 디지털 출력 전체 동작 시 | ||
| 정격 절연전압(Ui) | 300 V (at pollution degree 2) | ||
| 정격 임펄스 내전압(Uimp) | 4 kV | ||
|
돌입전류
|
Peak 40 A, duration 400 μs 이하(AC 220 V) | ||
| Peak 18 A, duration 200 μs 이하(DC 110 V) | |||
| 외부입력 퓨즈용량 | 2 A, 500 V | ||
| 허용 순시 정전시간 | 최소 10초(supercapacitor 내장) | ||
| 전압입력 | |||
|
전압입력
|
Accura 2700M으로부터 통신을 통하여 전압 샘플링 데이터 수신 | ||
| 인버터로 구동되는 모터유닛의 경우 Accura 2750INV/VOL 모듈로부터 통신을 통하여 인버터 출력전압 샘플링 데이터 수신 | |||
| 전류입력 | |||||
| 커넥터 타입 | 전선 관통형(Through-hole type) | ||||
|
제원
|

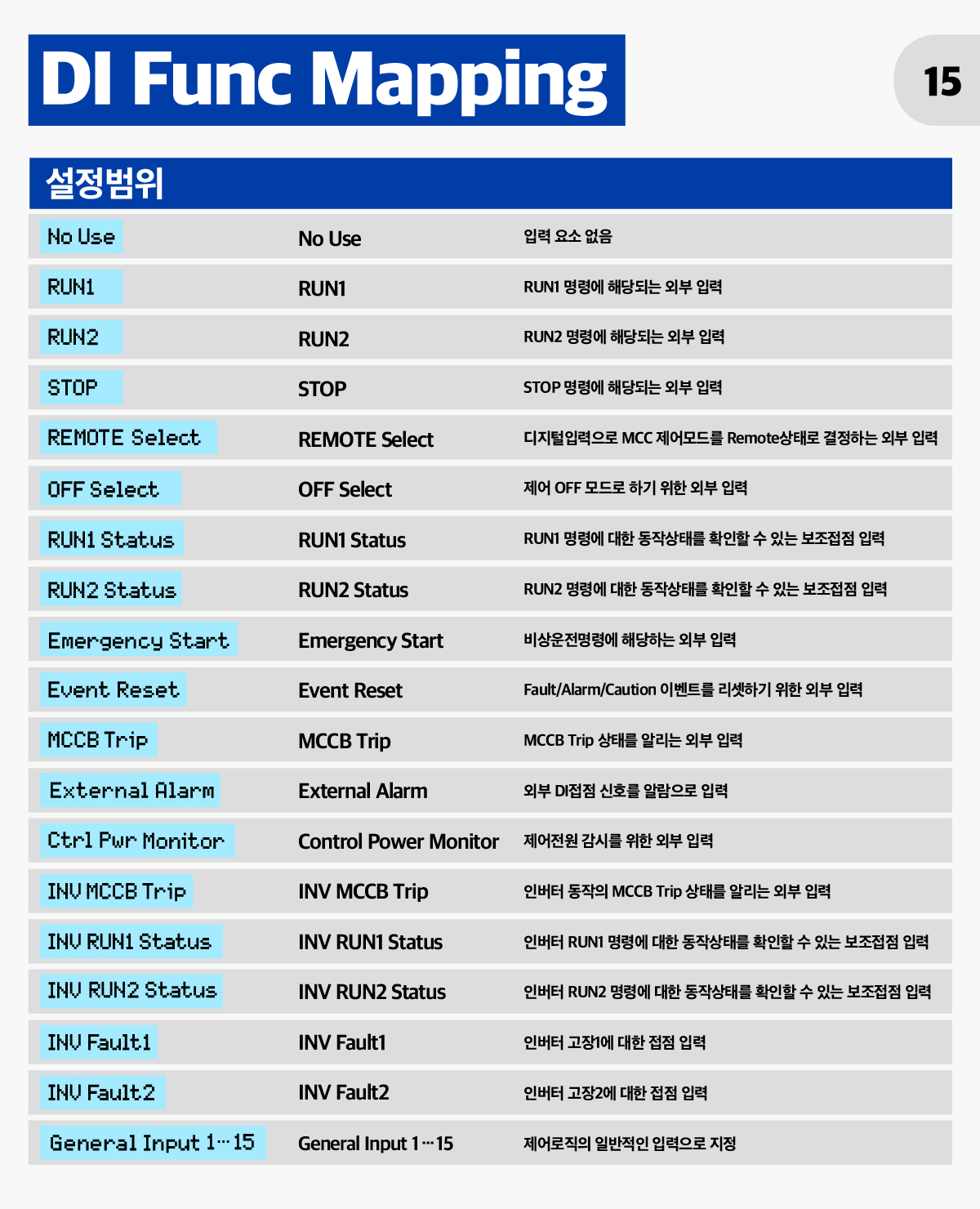

세부 모델 | 관통외경 | 정격전류 | 모터 FLC 설정범위 | 최대 계측전류 |
| Accura 2750P[C]-5A | Ø12 mm | 5 A | 0.50 - 5 A | 40 A | |
| Accura 2750P[C]-30A | Ø12 mm | 30 A | 3.0 - 30 A | 240 A | |
| Accura 2750P[C]-100A | Ø19 mm | 100 A | 10.0 - 100 A | 800 A | |
| Accura 2750PC-160A | Ø25 mm | 160 A | 16.0 - 160 A | 1280 A | |
| Accura 2750PC-250A | Ø25 mm | 250 A | 25.0 - 250 A | 2000 A | |
| Accura 2750PC-400A | Ø30 mm | 400 A | 40.0 - 400 A | 3200 A | |
| 디지털 입력 | |||
|
채널 수 / 입력형식
|
Accura 2750P | 1채널(외부전원 입력) | |
| Accura 2750PC | 10채널(외부전원 입력) | ||
| 커넥터 타입 | 스크류타입 터미널(pluggable) | ||
| 전선규격 | 0.21 - 3.5 mm2 (24 - 12 AWG) | ||
|
절연방식
|
그룹 간 절연, 그룹내 비절연 | ||
| 그룹 1: 채널 1 - 채널 5 (1DI1 - 1DI5) 1DIG 공통 | |||
| 그룹 2: 채널 6 - 채널 10 (2DI6 - 2DI10) 2DIG 공통 | |||
| 최소 펄스폭 | 50 ms | ||
| Accura 2750P 외부전원 | AC 220 V | AC/DC 110 V | |
| 입력 임피던스 | 499 kΩ | 246 kΩ | |
| Low 전압범위 | 0 - 40 Vac | 0 - 20 Vac/Vdc | |
| High 전압범위 | 170 - 240 Vac | 70 - 130 Vac/Vdc | |
| Accura 2750PC 외부전원 | AC 220 V | AC/DC 110 V | |
| 입력 임피던스 | 405 kΩ | 225 kΩ | |
| Low 전압범위 | 0 - 140 Vac | 0 - 60 Vac/Vdc | |
| High 전압범위 | 165 - 240 Vac | 85 - 130 Vac/Vdc | |
| 디지털 출력 | |||
|
채널 수 / 출력형식
|
Accura 2750P | 3채널(Form-A 2채널, Form-C 1채널) | |
| Accura 2750PC | 4채널(Form-A 3채널, Form-C 1채널) | ||
| 커넥터 타입 | 스크류타입 터미널(pluggable) | ||
| 전선규격 | 1.5 - 3.5 mm2 (16 - 12 AWG) | ||
| 절연 | AC 2,000 V/1분간 | ||
|
출력정격
|
Form-A: AC-15 5 A/250 Vac, DC-13 5 A/30 Vdc (DO1 - DO3) | ||
| Form-C: AC-15 3 A/250 Vac, DC-13 3 A/30 Vdc (DO4) | |||
| LCD | |||
| LCD 특성 | 1.2” (24.5 x 21.0 mm) Customized Mono LCD, LED backlight | ||
| 모듈과의 연결 | |||
|
모터보호[제어]모듈 전용 통신:
Unit-Socket 연결 |
내부전용 프로토콜 | 포트 1개(UNIT-SOCKET) | |
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP1 | ||
| 통신선 길이 | 최대 1.5 m | ||
|
HMI 전용 통신:
Accura 2750D[C/CI] 연결 |

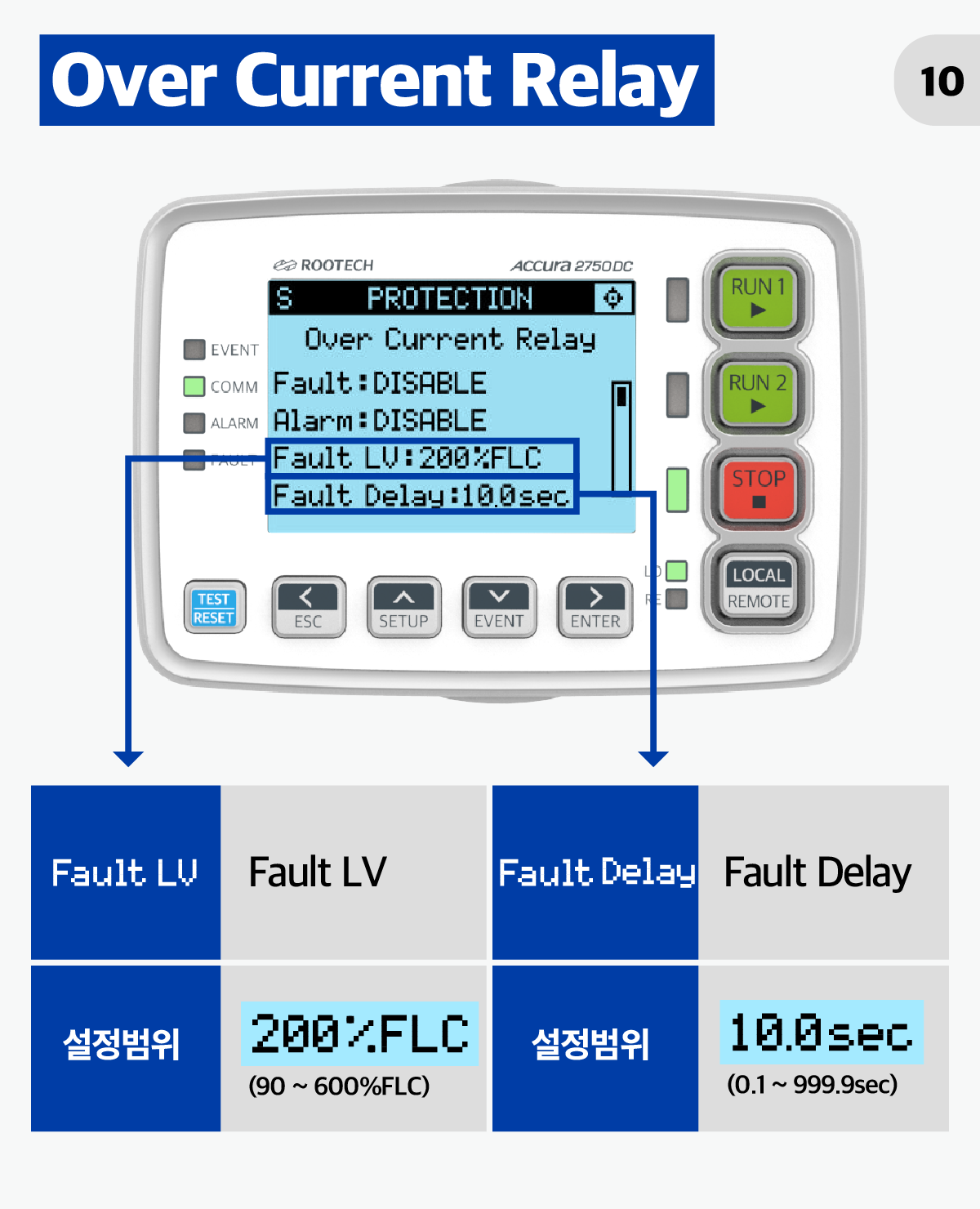

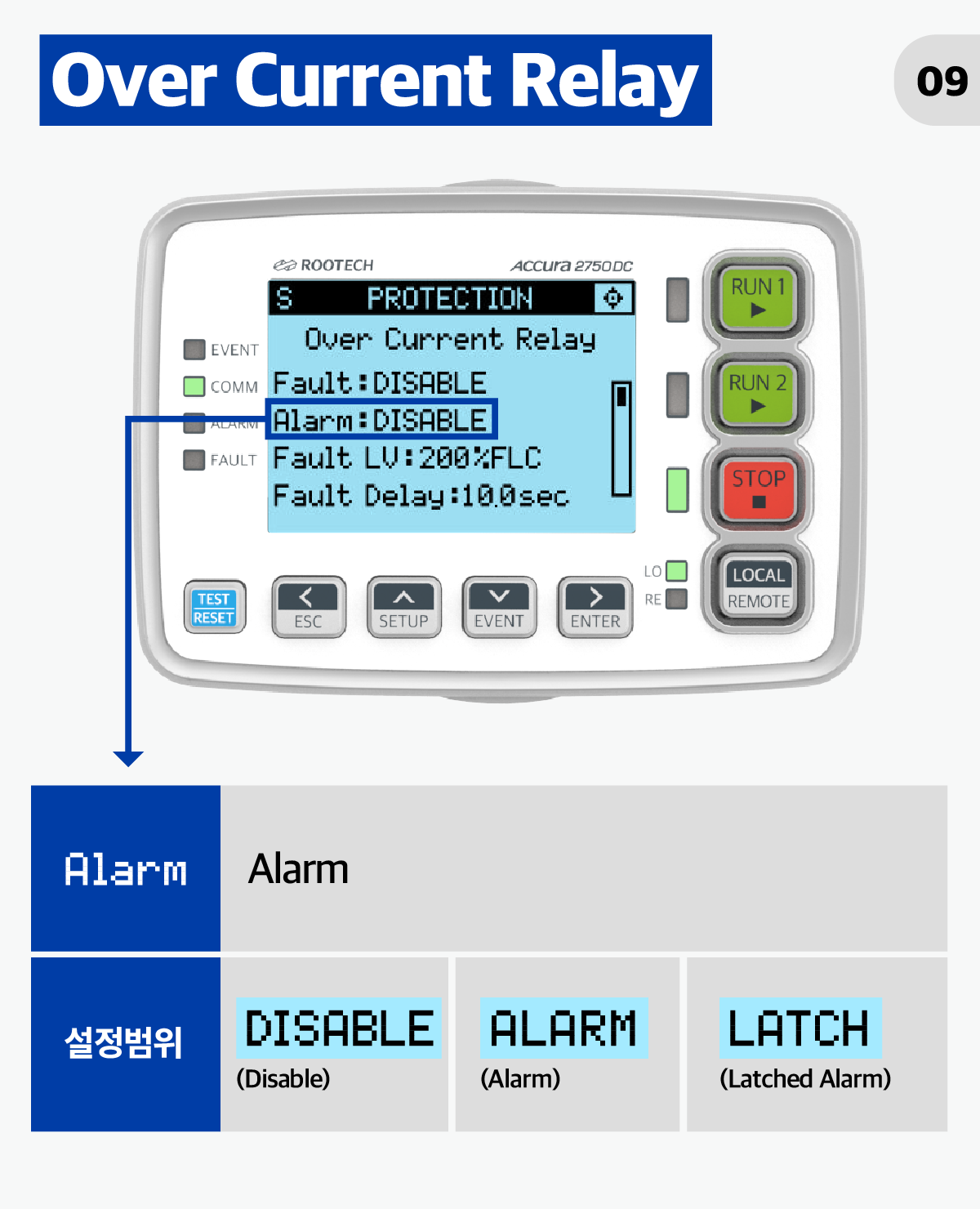

내부전용 프로토콜 | 포트 1개(DISPLAY) | |
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)2 | ||
| 통신선 길이 | 1 m | ||
| 온도 계측3 | |||
| 온도센서 위치 | 전면 왼쪽 하단 | ||
| 온도 계측범위 | -20 - 100 °C | ||
| 정밀도 | ±2 % Full Scale (Full Scale: 100 °C) | ||
| 모터보호계전(Motor Protection Relay) | |||
| 과부하 계전(THR) | 열반한시 (UL 60947-4-1, IEC 60255-149) | ||
| 과전류 계전(OCR) | 정한시, 반한시 | ||
| 전류 결상 계전(POCR) | 정한시 | ||
| 전류 역상 계전(PSR) | 정한시 | ||
| 전류 불평형 계전(UBCR) | 정한시 | ||
| 기동실패 계전(LSR) | 정한시 | ||
| 구속 계전(JAM) | 정한시 | ||
| 지락 계전: 접지전류(GR) | 정한시 | ||
| 지락 계전: 잔류접지전류(GR) | 정한시 | ||
| 저전류(UCR) | 정한시 | ||
| 순시 과전류(I.OCR) | 순시 및 정한시 | ||
| MC 감시(MCS) | 정한시 | ||
| 제어기능(Accura 2750PC 에서만 지원) | |||
|
모터의 기동정지
|
과부하 보호(Overload Relay): 기동정지 기능 사용 안함 | ||
| 직입 기동(Direct Starter) | |||
| 정역 기동(Reversing Starter) | |||
| 2-스피드 기동(2-Speed Starter) | |||
| 2-스텝 기동(2-Step Starter) | |||
| 사용자 기동(Custom Starter) | |||
|
자동 재기동
|
정전/복전 판단
|
Auto | 모터유닛의 보호제어모듈 전원을 통한 정전 상태 판단4 |
| Manual | 인입유닛의 계측전압을 통한 정전 상태 판단 | ||
|
모터유닛 전원
|
정전 Threshold | AC 140 V | |
| 복전 Threshold | AC 165 V | ||
|
인입유닛 계측전압
|
정전 Threshold | 40 % of the reference voltage | |
| 복전 Threshold | 60 % of the reference voltage | ||
| Auto-Restart Enable Time | 0.1 - 2.0 s | ||
| Auto-Restart Disable Time | 0.1 - 10.0 s | ||
| Auto-Restart Delay | 1 - 600 s | ||
| UV Start threshold | 40 - 110 % | ||
| UV End threshold | 60 - 110 % | ||
| 관리기능 | |||
|
모터관리
|
동작상태 | 전류의 변화를 분석하여 모터 상태 파악(기동, 운전, 정지) | |
|
예방보전
|
기동전류의 변화, 기동시간의 변화, | ||
| 운전/정지 시간누적, | |||
| 기동횟수, 평균 부하율 등의 데이터를 통하여 모터 진단 | |||
|
이벤트5
|
감시항목
|
각 보호계전 항목의 동작상태 | |
| 기동금지 | |||
| DO 상태 변화 | |||
| DI 상태 변화(CB 혹은 MC의 상태입력으로 활용가능) | |||
| 이중화 오류 | |||
| 제어명령 오류체크 | |||
| 동작제한 | |||
| 자기진단 | |||
| 자동 재기동 | |||
| 전원 | Accura 2750P[C]와 동일한 사양 | |||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | |||
| 전류입력 | 관통외경 | 정격전류 | 모터 FLC 설정범위 | 최대 계측전류 |
| Ø12 mm | 5 A | 0.50 - 5 A | 240 A | |
| 디지털 입력 | Accura 2750P[C]와 동일한 사양 | |||
|
채널 수 / 입력형식
|
Accura 2750P | 1채널 (외부전원 입력) | ||
| Accura 2750PC | 10채널 (외부전원 입력) | |||
| Accura 2750P 외부전원 | AC 220 V | AC/DC 110 V | ||
| 입력 임피던스 | 499 kΩ | 246 kΩ | ||
| Low 전압범위 | 0 - 40 Vac | 0 - 20 Vac/Vdc | ||
| High 전압범위 | 170 - 240 Vac | 70 - 130 Vac/Vdc | ||
| Accura 2750PC 외부전원 | AC 220 V | AC/DC 110 V | ||
| 입력 임피던스 | 405 kΩ | 225 kΩ | ||
| Low 전압범위 | 0 - 140 Vac | 0 - 60 Vac/Vdc | ||
| High 전압범위 | 165 - 240 Vac | 85 - 130 Vac/Vdc | ||
| 디지털 출력 | Accura 2750P[C]와 동일한 사양 | |||
|
채널 수 / 출력형식
|
Accura 2750P | 3채널 (Form-A 2채널, Form-C 1채널) | ||
| Accura 2750PC | 4채널 (Form-A 3채널, Form-C 1채널) | |||
|
출력정격1
|
Form-A: AC-15 5 A/250 Vac, DC-13 5 A/30 Vdc (DO1 - DO3) | |||
| Form-C: AC-15 3 A/250 Vac, DC-13 3 A/30 Vdc (DO4) | ||||
| 계측사양2 | ||||
|
전류
|

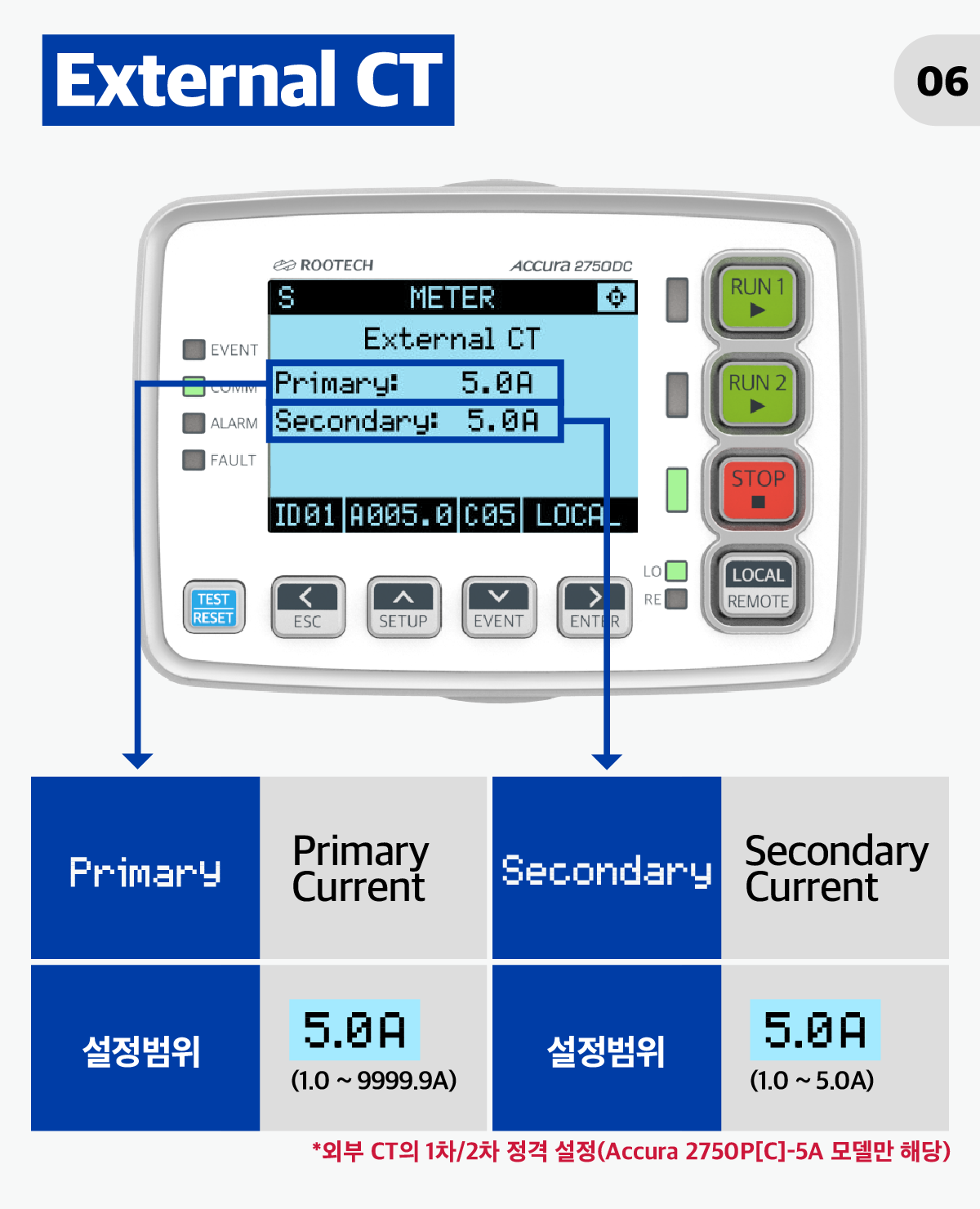

정밀도 | IEC 61557-12 Class 0.5 | ||
| 계측범위(정밀도 보장) | 0.6 A - 30 A | |||
| 최소 계측/최대 계측 | 0.30 A / 240 A | |||
| CT 1차 전류 범위 | 1.0 - 9,999.9 A (디폴트 5.0 A) | |||
| CT 2차 전류 범위 | 1.0 - 5.0 A (디폴트 5.0 A) | |||
| ACB 보호계전 (ACB Protection Relay)3 | ||||
|
ACB Trip 신호4
|
Fault 신호 | 래치 타입의 신호, Fault 리셋에 의한 Clear | ||
| MHT 신호 | 12 ms 펄스폭의 펄스 신호 | |||
|
과전류 계전(OCR)
Over Current Relay |
Trip 특성
|
Alarm 검출 시 정한시 | ||
| Fault 검출 시 반한시 및 정한시 | ||||
| 동작조건 | 모터 기동 및 운전 중(기동구간 선택 가능) | |||
| 입력 | 각 상 RMS 전류 | |||
| Fault Threshold | 90 - 1000 % FLC | |||
| Fault Curve Type | 정한시 / IEC Curve A / IEC Curve B / IEC Curve C / LTI | |||
| Fault Time Delay | 0.05 - 99.99 s | |||
| Fault TMS | 0.05 - 10.00 | |||
| Alarm Threshold | 90 - 1000 % FLC | |||
| Alarm Time Delay | 0.05 - 99.99 s | |||
| Startup Blocking | Disable/Enable | |||
| 정밀도 | 동작치: ±5 % 동작시간: ±5 % 또는 ±35 ms 중 큰 값 | |||
|
순시 과전류(I.OCR)
Instantaneous Over Current Relay |
Trip 특성 | 순시 | ||
| 동작조건 | 모터 기동 및 운전 중 | |||
| 입력 | 각 상 RMS 전류 | |||
| Fault Threshold5 | 200 - 1600 % FLC | |||
|
정밀도
|
동작치: ±5 % | |||
| 동작시간: 설정값 120 % 전류에서 16 ms 이내 동작 설정값 200 % 전류에서 8 ms 이내 동작 |
||||
|
장한시 과전류(LT.OCR)
Long Time Over Current Relay |
Trip 특성 | 열반한시 | ||
| 동작조건 | 모터 기동 및 운전 중 | |||
| 입력 | 각 상 RMS 전류 | |||
| Fault Threshold | 80 - 110 % FLC | |||
| Fault Time Delay | 0.5 - 30.0 s | |||
| 정밀도 | 동작시간: ±5 % 또는 ±35 ms 중 큰 값 | |||
| 전원1 | ||||
| 단자명 | L+, N-, G (Earth Ground) | |||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | |||
| 전선규격 | 2.1 - 3.5 mm2 (14 - 12 AWG) | |||
| 정격전압(Us) | AC 110 - 240 V 50/60 Hz, DC 110 - 300 V | |||
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | |||
| 정격 소비전력 | 최대 13 VA(AC 220 V, 25 °C) @ supercapacitor 충전 및 디지털 출력 전체 동작 시 | |||
| 정격 절연전압(Ui) | 300 V (at pollution degree 2) | |||
| 정격 임펄스 내전압(Uimp) | 4 kV | |||
|
돌입전류
|
Peak 31 A, duration 1 ms 이하(AC 220 V) | |||
| Peak 11 A, duration 200 μs 이하(DC 110 V) | ||||
| 외부입력 퓨즈사양 | 2 A, 500 V | |||
| 허용 순시 정전시간 | 최소 10초 (supercapacitor 내장) | |||
| 전압입력 | ||||
| 단자명 | V1, V2, V3, VN2 | |||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | |||
| 전선규격 | 0.21 - 3.5 mm2 (24 - 12 AWG) | |||
|
계측범위
|
AC 5 - 300 V direct L-N (Line-to-Neutral: 상전압) | |||
| AC 9 - 520 V direct L-L (Line-to-Line: 선간전압) | ||||
| 최소 계측 | AC 5 V direct L-N (Line-to-Neutral: 상전압) | |||
| 정격 사용전압 | 520 V | |||
| 정격 절연전압(Ui) | 520 V (Overvoltage category III, pollution degree 2) | |||
| 정격 임펄스 전압(Uimp) | 8 kV | |||
| 계측 주파수 범위 | 5 - 180 Hz | |||
| 저역 통과필터 차단 주파수 | 188 Hz | |||
| 임피던스 | 6 MΩ (L-N: V1/V2/V3-Vn) | |||
| Burden | 0.01 VA/phase @220 V | |||
| 디지털 입력1 | ||||
| 채널 수 / 입력형식 | 5 채널 (외부전원 입력) | |||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | |||
| 전선규격 | 0.21 - 3.5 mm2 (24 - 12 AWG) | |||
|
절연방식
|
그룹 내 비절연 | |||
| 그룹 3: 채널 11 - 채널 15 (3DI11 - 3DI15) 3DIG 공통 | ||||
| 입력 임피던스 | 405 kΩ | |||
| 입력형식 | 외부전원 연결방식 | |||
| 최대 입력전압 | AC 240 V | |||
| Low 전압범위 | AC 0 - 140 V | |||
| High 전압범위 | AC 165 - 240 V | |||
| 최소 펄스폭 | 50 ms | |||
| 디지털 출력 | ||||
|
채널 수 / 출력형식
|
9채널(Form-A): 채널 5 - 채널 13 | @ Accura 2750INV | ||
| 1채널(Form-C): 채널 5 | @ Accura 2750VOL | |||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | |||
| 전선규격 | 1.5 - 3.5 mm2 (16 - 12 AWG) | |||
| 절연 | AC 2,000 V/1분간 | |||
|
출력정격
|
Form-A: AC-15 5 A/250 Vac, DC-13 5 A/30 Vdc (DO1 - DO3) | |||
| Form-C: AC-15 3 A/250 Vac, DC-13 3 A/30 Vdc (DO4) | ||||
| RS-485 통신 | ||||
| 단자명 | Ta, Tb, SG (Shield-Ground) | |||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | |||
| 프로토콜 | 1,200 - 115,2003 bps, Modbus RTU | |||
| 통신선 | UL 2919 RS-485 1P/2P 24 AWG | |||
| 통신선 길이 | 최대 1,219 m (4,000 ft) | |||
| LED | ||||
|
전면 LED
|
POWER | Green | 전원이 정상적으로 공급될 때 점등 | |
| DEVICE | Green | 정상동작 중일 때 점멸(점등 설정 가능) | ||
| 모듈과의 연결 | ||||
|
모터보호제어모듈 전용 통신
|
내부전용 프로토콜 | 포트 1개 (A2750PC) | ||
| 커넥터 타입 | RJ45 커넥터 | |||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)4 | |||
| 통신선 길이 | 3 m | |||
|
HMI 전용 통신:
Accura 2750DCI 연결 |
내부전용 프로토콜 | 포트 1개 (A2750DCI) | ||
| 커넥터 타입 | RJ45 커넥터 | |||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)4 | |||
| 통신선 길이 | 1 m | |||
| 계측사양 | ||||
| 전압 결선방식 | 삼상3선 | |||
| 계측 샘플링 데이터 | 인버터 출력전압 파형 | |||
| 계측 주파수 범위 | 5 - 180 Hz | |||
| 신호주기당 샘플링 수 | 64 샘플/cycle | |||
| 전압 계측방법 | True RMS 계측 (저역 통과필터 차단 주파수 188 Hz) | |||
|
전압
|
정밀도 | IEC 61557-12 Class 0.5 | ||
| 계측범위 | 선간전압 | AC 9 - 520 V | AC 110 - 520 V (정밀도 보장) | |
| 상전압 | AC 5 - 300 V | AC 65 - 300 V (정밀도 보장) | ||
| 최소계측 | 상전압 | AC 5 V | ||
| 계측정보 | 선간전압(상별/평균, 상별/평균 최대) | |||
| 상전압(상별/평균) | ||||
| 기본파 선간전압(상별/평균) | ||||
| 불평형률(역상분, 영상분, 최대) | ||||
| 테스트 전압 | ||||
| 단자명 | V, G | |||
| 전선 규격 | 0.21 - 3.5 mm2 (24 - 12 AWG) | |||
| 인가 전압 | DC 500 V / 1000 V (선택 가능) | |||
| 절연저항 계측 | ||||
| 계측 범위 | 1 - 1500 MΩ | DC 500 V 테스트 | ||
| 1 - 3000 MΩ | DC 1000 V 테스트 | |||
| 정밀도 / 보장 범위 | ±10 % Reading / 1 - 500 MΩ | DC 500 V 테스트 | ||
| ±10 % Reading / 1 - 1000 MΩ | DC 1000 V 테스트 | |||
| 디지털입력 | ||||
| 채널 수 | 1 채널 (내부전원 연결방식) | |||
| 단자명 | 3DI11, 3DIG | |||
| 전선 규격 | 0.21 - 3.5 mm2 (24 - 12 AWG) | |||
| 디지털출력 | ||||
| 채널 수 | 2 채널 (Form-A) | |||
| 단자명 | DO5, DO5G / DO6, DO6G | |||
| 전선 규격 | 1.5 - 3.5 mm2 (16 - 12 AWG) | |||
| Open 접점 허용 전압 | 1,000 V | |||
| 절연 | AC 2,000 V/1분 (채널간 절연) | |||
| 출력 정격 | AC-15 5 A/250 Vac, DC-13 5 A/30 Vdc | |||
| 통신 포트 | Accura 2750PC 연결 | |||
| 커넥터 타입 | RJ45 커넥터 | |||
| 프로토콜 | 내부 전용 프로토콜 | |||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)1 | |||
| 통신선 길이 | 최대 3 m | |||
| 통신 포트 | Accura 2750DC 연결 | |||
| 커넥터 타입 | RJ45 커넥터 | |||
| 프로토콜 | 내부 전용 프로토콜 | |||
| 통신선 | 이더넷 케이블 Cat 5e FTP(F/UTP)1 | |||
| 통신선 길이 | 1 m | |||
| LED Display | ||||
| POWER (Green) | 모듈의 전원이 정상일 때 점등 | |||
| DEVICE (Green) | 모듈이 정상 동작 중일 때 점멸 (점등 설정 가능) | |||
| 전원 | |||
| 단자명 | L+, N-, G (Earth Ground) | ||
| 커넥터 타입 | 스크류타입 터미널(pluggable) | ||
| 전선규격 | 2.1 - 3.5 mm2 (14 - 12 AWG) | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | ||
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | ||
| 정격 출력전압/전력 | 24 V DC / 50 W | ||
| 정격 소비전력 | 최대 60 VA(AC 220 V, 25 °C) @Accura 2750LC[I] 30대 연결 상태 | ||
| 정격 절연전압(Ui) | 300 V (at pollution degree 2) | ||
| 정격 임펄스 내전압(Uimp) | 4 kV | ||
|
돌입전류
|
Peak 40 A, duration 1.5 ms 이하(AC 220 V) | ||
| Peak 18 A, duration 300 μs 이하(DC 110 V) | |||
| 외부 입력 퓨즈용량 | 2 A, 500 V | ||
| 허용 순시 정전시간 | Typical 50 ms | ||
| 모듈과의 연결 | |||
|
LOP 제어모듈 전용 통신:
Accura 2700M 연결 |
내부전용 프로토콜 | 포트 2개(A2700M-1, A2700M-2: 포트 기능 동일) | |
| 포트 2개: Accura 2700M 2대 연결 | Accura 2700M 장치 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP | ||
| 통신선 길이 | 포트별 최대 300 m | ||
|
LOP 제어모듈 전용 통신:
Accura 2750LC[I] 연결 |
내부전용 프로토콜
|
포트 4개(LC/LM-1, LC/LM-2, LC/LM-3, LC/LM-4: 그룹 내 포트 기능 동일) |
|
| 그룹 1 포트 2개: LC/LM-1, LC/LM-2 | |||
| 그룹 2 포트 2개: LC/LM-3, LC/LM-4 | |||
| 그룹 내 포트 2개: Ring 구성 | 통신 이중화 지원1 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP2 | ||
| 통신선 전체 길이 | 그룹당 최대 800 m | ||
| 통신선 전원 공급 | 24 V DC / 50 W 공급 가능3 | ||
| Accura 2750LC[I] 연결 대수 | 그룹당 최대 15대, 총합 최대 30대(링 2개 구성) | ||
| LCD | |||
| LCD 특성 | 1.2” (24.5 x 21.0 mm) Customized Mono LCD with LED backlight | ||
| 버튼(Button) | |||
| 전면 Button 수 | 1개(상태확인 및 SET 버튼) | ||
| 전원 | |||
| 전압 | Accura 2750LCG로부터 통신선을 통해 24 V DC 수급 (Accura 2750LCG: 그룹당 Accura 2750LC[I] 10대 공급 능력)1 |
||
| 정격 소비전력 | 최대 1 W (DC 24 V, 25 °C) | ||
| 기능 | |||
| 모터의 기동정지 | |||
| 상별 전류 및 전력 표시 | |||
| 모터 점검 시 운전금지 | |||
| 이벤트 표시 및 리셋 | |||
| 모듈과의 연결 | |||
|
LOP 제어모듈 전용 통신:
Accura 2750LCG 연결 |

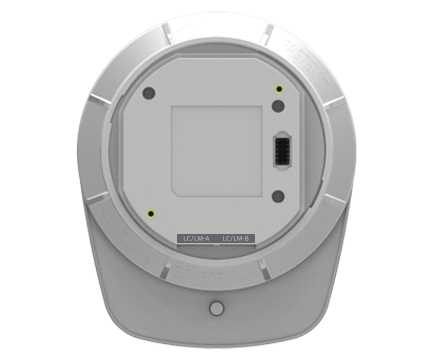

내부 전용 프로토콜 | 포트 2개 (LC/LM-A, LC/LM-B: 포트 기능 동일) | |
| 포트 2개: Ring 구성 | 통신 이중화 지원 | ||
| 커넥터 타입 | RJ45 커넥터 | ||
| 통신선 | 이더넷 케이블 Cat 5e FTP, STP, SFTP4 | ||
| 통신선 전체 길이 | 그룹당 최대 800 m | ||
| 통신선 전원 수급 | Accura 2750LCG로부터 24 V DC 수급1 | ||
| Accura 2750LC[I] 연결 대수 | 그룹당 최대 15대(Ring 구성) | ||
| FND | |||
| FND 특성 | 10.0 mm (0.39") digit height seven-segment display (3-row 4-digit) | ||
| LED | |||
|
모듈 운용상태 LED
|
EVENT | Orange | Caution 발생 시 점등(점멸 설정 가능) |
| COMM | Green | Accura 2700M과 Accura 2750LC[I] 통신 시 점멸(점등 설정 가능) | |
| ALARM | Orange | Alarm 발생 시 점등(점멸 설정 가능) | |
| FAULT | Red | Fault 발생 시 점등(점멸 설정 가능) | |
|
FND 데이터 LED
|
A | Green | FND로 표시되는 데이터가 전류값일 때 점등 |
| kW | Green | FND로 표시되는 데이터가 전력값일 때 점등 | |
|
모터 상태 LED
|
RUN1 | Red/Green/Orange 선택 가능 | 정회전 혹은 속도1의 운전상태일 때 점등 |
| RUN2 | Red/Green/Orange 선택 가능 | 역회전 혹은 속도2의 운전상태일 때 점등 | |
| STOP | Red/Green/Orange 선택 가능 | 정지상태일 때 점등 | |
| TEST | Green | 테스트모드일 때 점등 | |
| RESET | Red/Orange 선택 가능 | Fault 발생 시 점등 (Alarm/Caution 발생 시 점등되지 않음) |
|
|
선택된 제어모드 LED
(Accura 2750LC Only) |
LO | Green | LOP 제어모드가 Local일 때 표시 |
| RE | Orange | LOP 제어모드가 Remote일 때 표시 | |
|
인버터 동작모드 LED
(Accura 2750LCI Only) |
INV | Green | 인버터에 의한 동작일 때 점등 |
| BPS | Orange | 인버터 사용하지 않는 바이패스 동작일 때 점등 | |
|
안전 LOCK KEY 상태 LED
|
UNLOCK | Green | 안전 LOCK KEY 해제상태일 때 점등2 |
| LOCK | Red | 안전 LOCK KEY 잠금상태일 때 점등(현장점검 등에 대한 안전) | |
| 버튼(Button) | |||
|
방향이동/특수기능 버튼
|
Left(<)/ESC | 왼쪽 이동 및 ESC 기능 | |
| Up(^)/SETUP | 위쪽 이동 및 SETUP 모드로 진입 기능 | ||
| Down(∨)/EVENT | 아래쪽 이동 및 EVENT 모드로 진입 기능 | ||
| Right(>)/ENTER | 오른쪽 이동 및 ENTER 기능 | ||
|
Test/Reset 멀티기능 버튼
|
TEST | 매칭되는 Accura 2750P[C] 확인 모드 (이벤트 미발생 시 동작) |
|
| RESET | 모터유닛의 이벤트 리셋 (이벤트 발생 시 동작) |
||
|
모터제어 버튼
|
RUN1 | 정방향 및 속도 1 모드로 운전명령 | |
| RUN2 | 역방향 및 속도 2 모드로 운전명령 | ||
| STOP | 정지 명령 | ||
|
제어모드 버튼
(Accura 2750LC Only) |
LOCAL | LOP 제어모드를 Local로 선택 | |
| REMOTE | LOP 제어모드를 Remote로 선택 | ||
|
인버터 동작모드 버튼
(Accura 2750LCI Only) |
INVERTER | 인버터 구동에 의한 모터유닛 동작 | |
| BYPASS | 인버터 구동이 아닌 바이패스 모드에 의한 모터유닛 동작 | ||
|
안전 LOCK KEY
|
Unlock | 정상적인 운용 상태3 | |
| Lock | 모터 운전 금지상태 | ||
| 온도 계측 | |||
| 온도센서 위치 | 옆면 | ||
| 온도 계측범위 | 0 - 100 °C | ||
| 정밀도 | ±2 % Full Scale (Full Scale: 100 °C) | ||
| LC 전원 모듈: Accura 2750LC[I] 후면에 추가로 장착 가능한 옵션 모듈 | |||
| 단자명 | L+, N-, G(Earth Ground) | ||
| 커넥터 타입 | 스크류타입 터미널(pluggable) | ||
| 전선규격 | 2.1 - 3.5 mm2 (14 - 12 AWG) | ||
| 정격전압(Us) | 110 - 240 V AC 50/60 Hz, 110 - 300 V DC | ||
| 동작전압 범위 | 0.8 x Us - 1.1 x Us | ||
| 정격 출력전압/전력 | 24 V DC / 20 W | ||
| 정격 절연전압(Ui) | 300 V (at pollution degree 2) | ||
| 정격 임펄스 내전압(Uimp) | 4 kV | ||
|
돌입전류
|
Peak 31 A, duration 1.5 ms 이하(AC 220 V) | ||
| Peak 11 A, duration 300 μs 이하(DC 110 V) | |||
| 외부입력 퓨즈용량 | 2 A, 500 V | ||
| 허용 순시 정전시간 | Typ. 50 ms | ||
| Accura 2750LM 로직 제어모듈 | ||||
| 전원 | ||||
| 단자명 | L+, N-, G (earth ground) | |||
| 커넥터 타입 | 터미널블록 | |||
| 전선 규격/토크 | 0.34 - 4.0 mm2 (22 - 12 AWG) / 1.36 Nm (13.8 kgf-cm, 12.0 lbf-in) | |||
| 정격 절연 전압 (Ui) | 150 V | |||
| 정격 임펄스 내전압 (Uimp) | 1 kV | |||
| 전원 옵션 | -AC220V/DC110V | -DC24V | ||
| 정격전압 (Us) | AC 100 - 240 V, DC 100 - 300 V | DC 18 - 32 V | ||
| 정격 소비전력 | 최대 20 W, 25 ℃ (Accura 2750LD 와 Accura 2750IO 모듈 연결 시) | |||
| 디지털 입력 (DI) | ||||
| 채널 수 | 18 | |||
| 커넥터/전선 결선 방식 | Pluggable connector / push-in spring connection | |||
| 전선 규격/토크 | 0.25 - 2.5 mm2 (24 - 14 AWG) / 0.25 Nm (2.5 kgf-cm, 2.2 lbf-in) | |||
| 절연 전압 | 최대 AC 2,000 V/1분 | |||
| 디지털 입력 옵션 | -DI110V | -DI24V | -INT | |
| 입력 타입 | 외부 전원: DC 110 V | 외부 전원: DC 24 V | 내부 전원: DC 24 V | |
| 여자 전류 | 2 - 6 mA @ High 전압 | 0.5 - 1.5 mA @ High 전압 | ||
| Low 전압 범위 | DC 0 - 55 V | DC 0 - 10 V | DC 0 - 5 V | |
| High 전압 범위 | DC 80 - 145 V | DC 16 - 32 V | DC 15 - 32 V | |
| 디지털 출력 (DO) | ||||
| 채널 수 | 9 | |||
| 커넥터/전선 결선 방식 | Pluggable connector / push-in spring connection | |||
| 전선 규격/토크 | 0.25 - 2.5 mm2 (24 - 14 AWG) / 0.25 Nm (2.5 kgf-cm, 2.2 lbf-in) | |||
| 출력 형식 | Dry contact (external excitation), Form A contact | |||
| 최대 허용 전압 (Open 접점) | 1,000 V | |||
| 절연 전압 | 최대 AC 2,000 V/1분 | |||
| 출력 정격 | AC-15: 5 A / 250 V, DC-13: 5 A / 30 V | |||
| 출력 신호 형식 | Latch | |||
| 상위 시스템과의 외부통신 | ||||
|
RS-485 통신
|
Modbus RTU 프로토콜, 1,200 - 115,200 bps1 | 포트 1개 (Ta, Tb) | ||
| 통신선 | UL 2919 RS-485 1P/2P 24 AWG | |||
| 통신선 길이 | 최대 1,219 m (4,000 ft) | |||
| 최대 연결 대수 | 32 per bus1 | |||
| 모듈과의 통신 | ||||
|
Accura 2700M 통신
|
내부 전용 프로토콜
|
포트 2개 (A2700M-1, A2700M-2): 기능 동일 | ||
| Accura 2700M 장치 이중화 지원 | ||||
| 커넥터 | RJ45 | |||
| 통신선 | Ethernet cable, 24 AWG solid copper, Cat. 5e, FTP, STP, SFTP2 | |||
| 통신선 길이 | 최대 300 m | |||
|
Accura 2750LD (HMI 모듈) 통신
|
100 Base-TX(100 Mbps/Full Duplex) 내부 전용 프로토콜 | 포트 1개 (DISPLAY) | ||
| 통신선 | Ethernet cable, 24 AWG solid copper, Cat.5e, FTP (F/UTP)3 | |||
| 통신선 길이 | 3 m | |||
|
Accura 2750IO 모듈 통신
|
내부 전용 프로토콜
|
포트 2개 (IO-1, IO-2): 기능 동일 | ||
| 링 구성으로 통신 이중화 지원 | ||||
| 커넥터 | RJ45 | |||
| 통신선 | Ethernet cable, 24 AWG solid copper, Cat.5e, FTP, STP, SFTP | |||
| 통신선 총 길이 | 최대 100 m | |||
| Accura 2750IO 모듈 연결 대수 | 최대 15 (링 구성) | |||
| 관리 기능 | ||||
|
Accura 2750IO 모듈 관리
|
최대 15 대의 모듈까지 링 구성으로 연결 가능 | |||
|
관리 기능
|
모듈로 제어 명령 전달 | |||
| 모듈로부터 상태 계측값 수신 | ||||
| Accura 2750LD 로직 HMI 모듈 | ||||
| 전원 | ||||
| 전압 | 내장된 커넥터 또는 통신선을 통하여 Accura 2750LM으로부터 전원 수신 | |||
| LCD 디스플레이 | ||||
|
LCD 사양
|
5" (108.0 x 64.8 mm) 컬러 TFT LCD, 800 x 480 픽셀 | |||
| LED 백라이트, 터치 패널 LCD 화면 | ||||
| LED | ||||
|
전면 LED
|
4 개 | |||
| POWER | 전원이 공급되면 점등 | |||
| EVENT | 이벤트 발생 시 점멸 (점등 설정 가능) | |||
| RS485 | Accura 2750LM 이 상위시스템과 RS-485 통신 시 점멸 (점등 설정 가능) | |||
| MODULE | Accura 2750LM 이 Accura 2750IO 모듈과 통신 시 점멸 (점등 설정 가능) | |||
| 버튼 | ||||
|
전면 버튼
|
4 개 | |||
| HOME | 모듈의 디스플레이 화면으로 이동 | |||
| SETUP | 모듈의 셋업 화면으로 이동 | |||
| EVENT | 모듈의 이벤트 화면으로 이동 | |||
| BACK | 이전 화면으로 이동 | |||
| Accura 2750LM 연결 | ||||
|
Accura 2750LM 통신
|
100 Base-TX (100 Mbps/full duplex), 내부 전용 프로토콜 | 포트 1개 (DISPLAY) | ||
| 통신선 길이 | 3 m | |||
| Accura 2750IO 로직 IO 모듈 | ||||
| 공통 사항 | ||||
| 전원 | Accura 2750LM 으로부터 통신선을 통하여 전원 수신 | |||
|
통신 포트
|
포트명 | RJ45-A, RJ45-B (링 구성의 데이지체인 연결) | ||
| 커넥터 | RJ45 | |||
| 프로토콜 | 내부 전용 프로토콜 | |||
| 통신선 | Ethernet cable, 24 AWG solid copper, CAT.5e FTP, STP, SFTP2 | |||
|
로터리 스위치
|
통신 ID | 1 - 15 | ||
| Standby ID | 0 (공장 출하 ID, 통신 지원되지 않는 ID) | |||
|
디지털 입력
|
커넥터 | Pluggable connector / Push-in spring connection | ||
| 전선 규격/토크 | 0.25 - 2.5 mm2 (24 - 14 AWG) / 0.25 Nm (2.5 kgf-cm, 2.2 lbf-in) | |||
| 절연 전압 | 최대 AC 2,000 V/1분 | |||
| 옵션 | -DI110V | -DI24V | -INT | |
| 입력 타입 | 외부 전원: DC 110 V | 외부 전원: DC 24 V | 내부 전원: DC 24 V | |
| 여자 전류 | 2 - 6 mA @ High 전압 | 0.5 - 1.5 mA @ High 전압 | ||
| Low 전압 범위 | DC 0 - 55 V | DC 0 - 10 V | DC 0 - 5 V | |
| High 전압 범위 | DC 80 - 145 V | DC 16 - 32 V | DC 15 - 32 V | |
|
디지털 출력
|
커넥터 | Pluggable connector / push-in spring connection | ||
| 전선 규격/토크 | 0.25 - 2.5 mm2 (24 - 14 AWG) / 0.25 Nm (2.5 kgf-cm, 2.2 lbf-in) | |||
| 출력 방식 | Dry contact (external excitation), Form A contact | |||
| 절연 전압 | 최대 AC 2,000 V/1분 | |||
| 출력 정격 | AC-15: 5 A / 250 V, DC-13: 5 A / 30 V | |||
| 최대 허용 전압 (Open 접점) | 1,000 V | |||
| 출력 신호 타입 | Latch | |||
| Accura 2750IO-DI1 | ||||
| 디지털 입력 | 채널 수 | 11 | ||
| Accura 2750IO-DI2 | ||||
| 디지털 입력 | 채널 수 | 22 | ||
| Accura 2750IO-DIO | ||||
| 디지털 입력 | 채널 수 | 11 | ||
| 디지털 출력 | 채널 수 | 6 | ||
| Accura 2750IO-DO1 | ||||
| 디지털 출력 | 채널 수 | 6 | ||
| Accura 2750IO-DO2 | ||||
| 디지털 출력 | 채널 수 | 12 | ||
| Accura 2750IO-AI1, Accura 2750IO-AI2 | ||||
|
아날로그 입력 (DC 전류)
|
채널 수
|
AI1 모듈 | 6 | |
| AI2 모듈 | 12 | |||
| 입력 타입 | DC 4 - 20 mA / 0 - 20 mA 전류 | |||
| 입력 신호 타입 | 절연된 single-ended 입력 (채널 간 공통 그라운드) | |||
| 내부 입력 저항 | 130 Ω | |||
| 정밀도 | ±0.5 % full scale (full scale: 20 mA) | |||
| Accura 2750IO-RTD1, Accura 2750IO-RTD2 | ||||
|
아날로그 입력 (RTD 센서)
|
채널 수
|
RTD1 모듈 | 4 | |
| RTD2 모듈 | 8 | |||
| RTD 센서 타입 | Pt100 / Pt1000 | |||
| 센서 결선 방식 | 2-wire / 3-wire | |||
| 온도 범위 | -100 - 200 ℃ | |||
| 정밀도 | ±0.5 % of full scale (full scale: 200 ℃) | |||
| Accura 2750PS 모듈 | ||||
| 전원4 | ||||
|
입력 전원
|
단자명 | L+, N-, NC, ⏚(Ground) | ||
| 커넥터 타입 | 스크류타입 터미널 (pluggable) | |||
| 전선 규격/토크 | 2.1 - 3.5 mm2 (14 - 12 AWG), 구리 / 0.6 Nm (6.1 kgf-cm, 5.3 lbf-in) | |||
| 전선온도 정격 | 70 ℃ 이상 | |||
| 전압 (Us) | AC 100 - 240 V 50/60 Hz, DC 100 - 300 V, CAT II | |||
| 동작전압 범위 | 0.9 x Us - 1.1 x Us | |||
| 소비 전력 | 최대 20 W (입력 기준) | |||
|
돌입 전류
|
Peak 31 A, duration 1 ms 이하 (AC 220 V) | |||
| Peak 11 A, duration 0.2 ms 이하 (DC 110 V) | ||||
| 외부 입력퓨즈 사양5 | 2 A, 500 V | |||
|
출력 전원
|
포트명
|
RJ45A, RJ45B: Accura 2750IO 모듈 전원 공급용 | ||
| + 24 V - : 스크류타입, 보조 출력단자 | ||||
| 출력 전압 | DC 23 - 25 V | |||
| 공급 전력 | 최대 15 W (출력 기준) | |||
| 부하상태 표시 LED | ||||
| 부하 | 점등 LED 색상 | |||
| 50 % 미만 | 파란색 | |||
| 50 - 80 % 미만 | 파란색, 노란색 | |||
| 80 - 100 % | 파란색, 노란색, 빨간색 | |||
| 기능 | |||
|
유닛별 통신선 연결
|

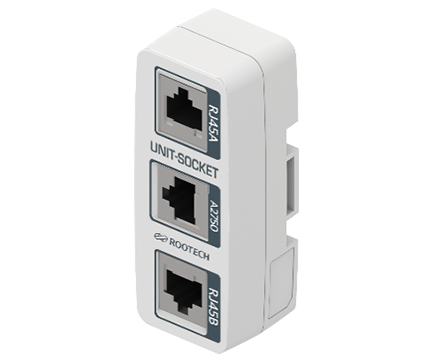

Accura 2750P[C]는 Unit-Socket을 통하여 연결되므로
Accura 2750P[C]가 설치된 유닛 인출 시 통신선 분리가 용이하며, 분리하여도 다른 유닛의 통신에 영향을 주지 않음 |
||
| 통신선 입력 및 출력 구조에 의한 T-stub 제거 기능 | |||
| 통신 | |||
|
포트
|
포트 개수 |
3개(RJ45A, A2750, RJ45B: RJ45A, RJ45B 포트 기능 동일) |
|
| 커넥터 타입 | RJ45 커넥터 | ||
|
포트 RJ45A, RJ45B
|
Accura 2700M 또는 인접한 Unit-Socket과 연결 | ||
| Ring 구성에 의한 통신 이중화 지원 | |||
|
통신선 길이
|
Accura 2700M과 Unit-Socket | 표준 3 m 이내, 최대 10 m1 | |
| Bridge-Socket과 Unit-Socket | 표준 3 m 이내, 최대 10 m1 (Accura 2700M 장치 이중화) |
||
| Unit-Socket과 Unit-Socket | 최대 3 m | ||
|
포트 A2750
|
Accura 2750P[C]와 연결 | ||
| 통신선 길이 | 최대 1.5 m | ||
| 기능 | |||
|
이중화 지원
|
Accura 2700M 2대가 Accura 2750P[C] 통신 네트워크 공유하여 이중화 지원 | ||
| Accura 2750LCG 2대가 Accura 2750LC[I] 통신 네트워크 공유하여 이중화 지원 | |||
| 통신 | |||
|
포트
|
포트 개수 | 3개(CH_A, COM, CH_B): CH_A, CH_B 포트 기능 동일 | |
| 커넥터 타입 | RJ45 커넥터 | ||
| Accura 2750P[C] 네트워크 공유 | |||
|
포트 CH_A, CH_B
|
Accura 2700M 연결 | ||
| 통신선 길이 | 최대 1 m | ||
|
포트 COM
|
Unit-Socket 연결 | ||
| 통신선 길이 | 표준 3 m 이내, 최대 10 m1 | ||
| Accura 2750LC[I] 네트워크 공유 | |||
|
포트 CH_A, CH_B
|
Accura 2750LCG 연결 | ||
| 통신선 길이 | 최대 1 m | ||
|
포트 COM
|
Accura 2750LC[I] 연결 | ||
| 통신선 네트워크 전체 길이 | 그룹당 최대 800 m (15대 Accura 2750LC[I] Ring 구성) | ||

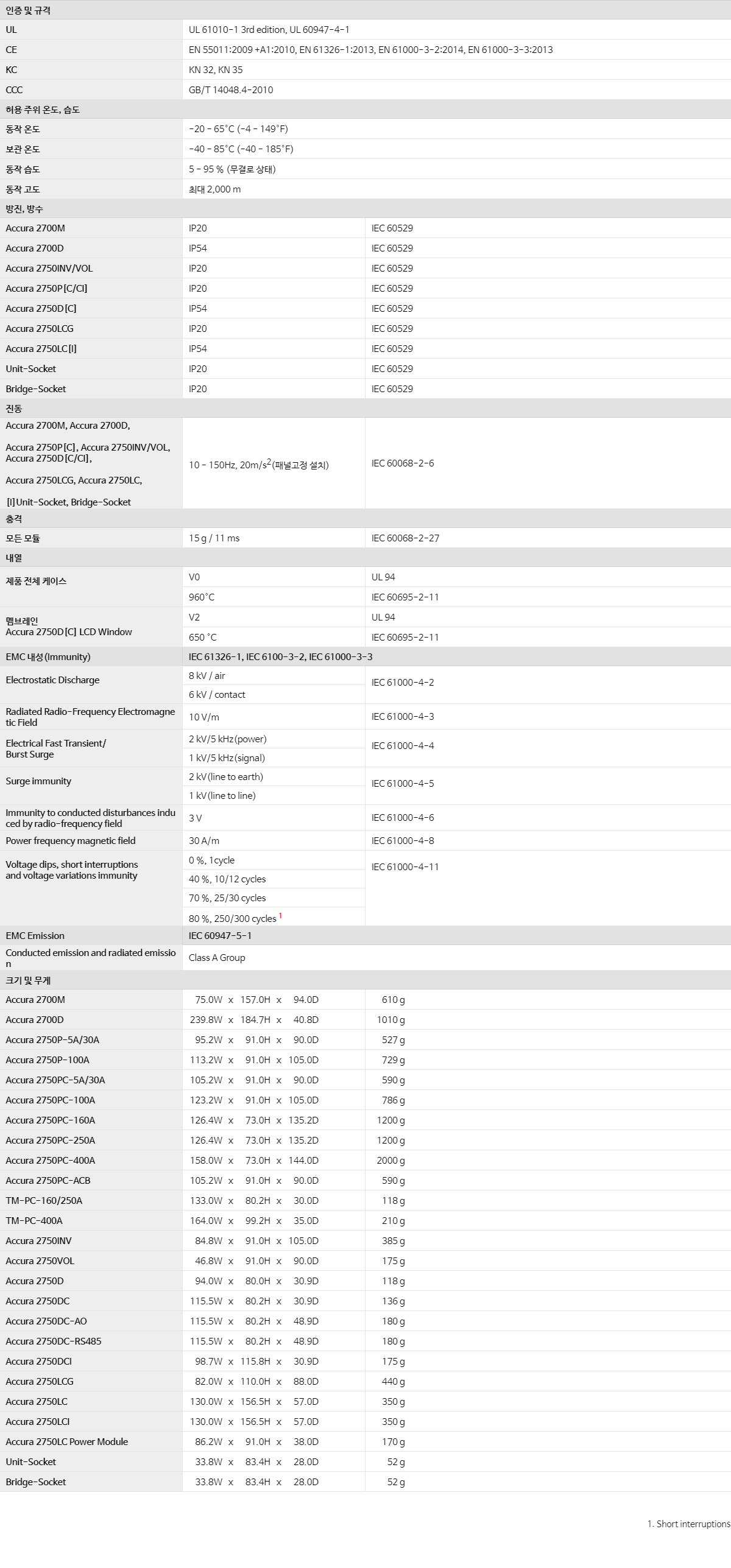

| 환경조건 | |||
| 동작온도 | -20 - 60°C (-4 - 140°F) | ||
| 보관온도 | -40 - 85°C (-40 - 185°F) | ||
| 습도 | 5 - 95 % (무결로 상태) | ||
| 동작고도 | 최대 2,000 m | ||
| 동작환경 | Pollution degree 2 | ||
| 진동 | |||
|
Accura 2700M, Accura 2700D, Accura 2750P[C], Accura 2750INV/VOL, Accura 2750D[C/CI], Accura 2750LCG, Accura 2750LC[I], Unit-Socket, Bridge-Socket |
10 - 150Hz, 20m/s2(패널고정 설치) | IEC 60068-2-6 | |
| 충격 | |||
| 모든 모듈 | 15 g / 11 ms | IEC 60068-2-27 | |
| 내열 | |||
|
제품 전체 케이스
|
V0 | UL 94 | |
| 960°C | IEC 60695-2-11 | ||
|
멤브레인
Accura 2750D[C] LCD Window |
V2 | UL 94 | |
| 650 °C | IEC 60695-2-11 | ||
| EMC 내성(Immunity) | IEC 61326-1, IEC 6100-3-2, IEC 61000-3-3 | ||
|
Electrostatic discharge immunity
|
8 kV / air |
IEC 61000-4-2
|
|
| 6 kV / contact | |||
| Radiated radio-frequency electromagnetic field immunity |
10 V/m | IEC 61000-4-3 | |
|
Electrical fast transient/
burst immunity |
2 kV/5 kHz(power) |
IEC 61000-4-4
|
|
| 1 kV/5 kHz(signal) | |||
|
Surge immunity
|
2 kV(line to earth) |
IEC 61000-4-5
|
|
| 1 kV(line to line) | |||
| Immunity to conducted disturbances induced by radio-frequency field |
3 V | IEC 61000-4-6 | |
| Power frequency magnetic field immunity |
30 A/m | IEC 61000-4-8 | |
|
Voltage dips, short interruptions
and voltage variations immunity |
0 %, 1cycle |
IEC 61000-4-11
|
|
| 40 %, 10/12 cycles | |||
| 70 %, 25/30 cycles | |||
| 80 %, 250/300 cycles | |||
| EMC Emission | EN 55011 | ||
| Conducted emission and radiated emission |
Class A Group | ||
| 일반 | |||
| 보증기한 | 2년 | ||
|















|













































|
|
[16681] 경기도 수원시 영통구 신원로 88, 102동 611호 대표번호 031 695 7350 FAX 031 695 7399 sales@rootech.com 제품문의 010 4555 3806 COPYRIGHT(C)ROOTECH. ALL RIGHTS RESERVED. |
|||||
|
||||||
