Accura 3500S[단종]

High Accuracy Digital Power Meter

Accura 3500S[단종]

High Accuracy Digital Power Meter

요약

특징

사양

동영상가이드

자주하는질문

자료다운로드

요약
특징
사양
동영상가이드
자주하는질문
자료다운로드

요약

전압, 전류, 전력, 전력량 동시표시

전력계측, 디지털/아날로그 입출력통합

계측정밀도

CE/UL 안전성 및 신뢰성

입출력모듈 확장성

전압/전류 ±0.2% Reading

삼상전력계측, 디맨드

THD, 최대

기본모듈: DIO 모듈(DI 8채널, DO 2채널), 확장모듈: DI/DO/AI/AO 모듈중 택일

RS-485 포트 1개

대체모델: Accura 3500

카탈로그 다운로드

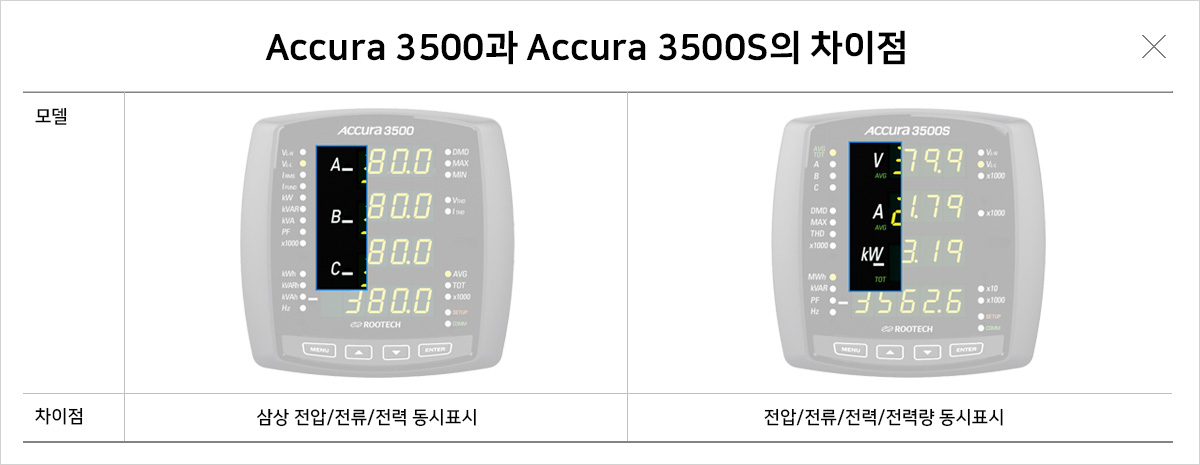

Accura 3500과 Accura 3500S의 차이점

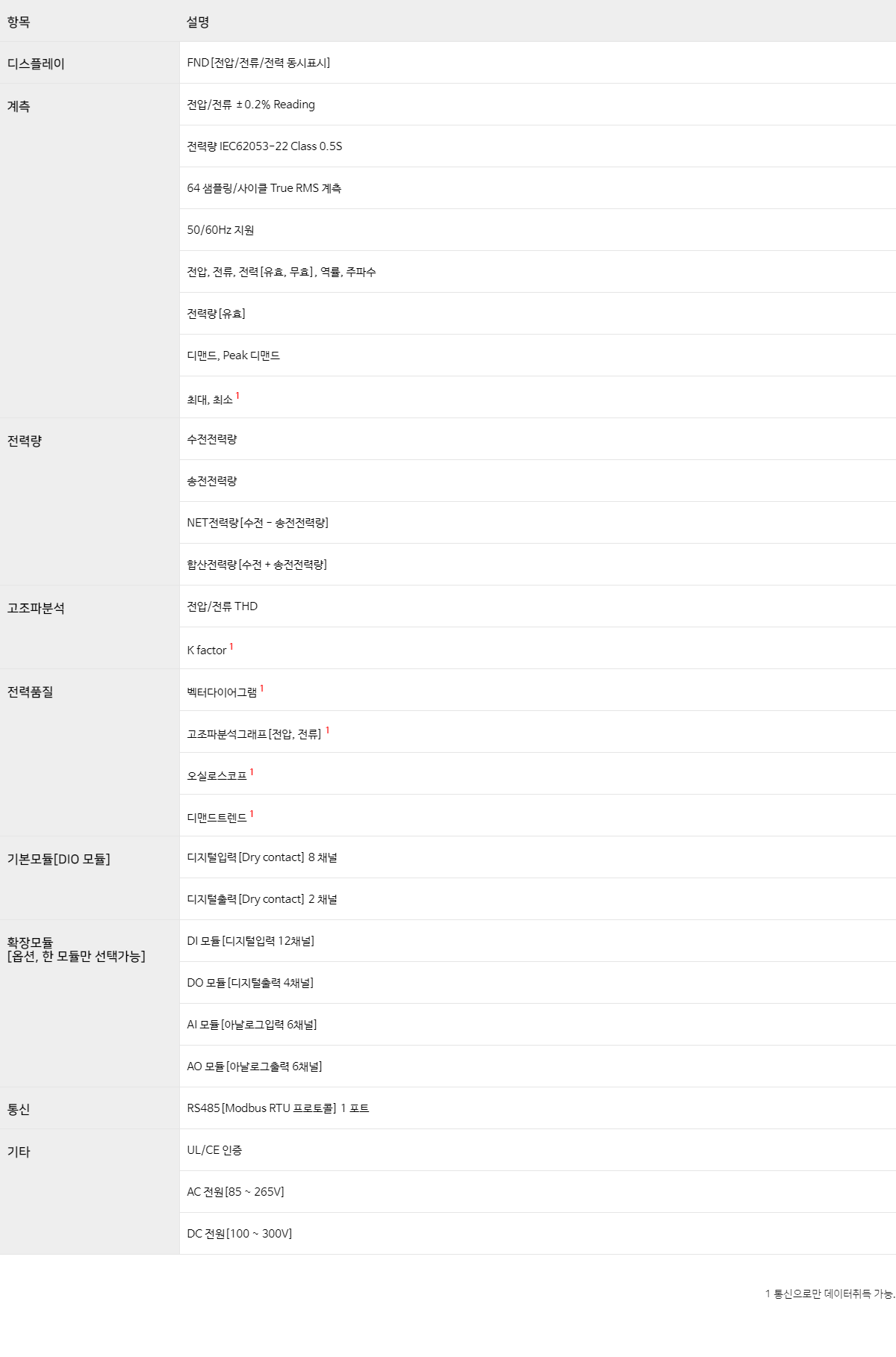

항목	설명
계측	전압, 전류 , 전력 , 전력량(또는 역률 , 주파수) 동시표시
	64 샘플링/사이클, True RMS 계측
	IEC62053-22 Class 0.5S
	50/60 Hz 지원
	전력량 주기적 저장(내부 비휘발성 메모리)
	상전압, 선간전압, 전류
	유효전력, 무효전력 , 유효전력량 , 무효전력량², 역률 , 주파수
	전류의 기본파² 및 True RMS 계측
	전력량		수전전력량, 송전전력량¹
			네트전력량(송전전력량 - 수전전력량)
			합산전력량(송전전력량 + 수전전력량)
	디맨드, Peak 디맨드
	4 사분면 전력
	최대값, 최소값²
전력품질	전압/전류 THD
	고조파분석², K-Factor²
기본 모듈(주문 시 기본제공)	DIO 모듈	디지털입력 8 채널 , 디지털출력 2 채널
확장 모듈 (주문 시 확장 모듈 개별 선택가능)	DI 모듈	디지털입력 12 채널
	DO 모듈	디지털출력 4 채널
	AI 모듈	아날로그입력 6 채널
	AO 모듈	아날로그출력 6 채널³
	A4P2 모듈	아날로그출력 4 채널 ⁴ , 펄스출력 2 채널
	A2P4 모듈	아날로그출력 2 채널 ⁴ , 펄스출력 4 채널
통신	RS-485 포트(미터뒷면)	Modbus RTU 프로토콜
		통신속도: 1,200 - 57,600bps
전원	AC 85 - 265 V, 50/60 Hz
	DC 100 - 300 V
	소비전력: 10 VA

1. 수전전력량(송전전력량)은 부하측에서 본 양(+)의 값이다.
2. RS-485 통신에서 데이터 취득 가능
3. RS-485 통신명령으로만 아날로그출력제어 가능
4. 미터에서 설정된 계측파라미터 값에 연동된 아날로그출력

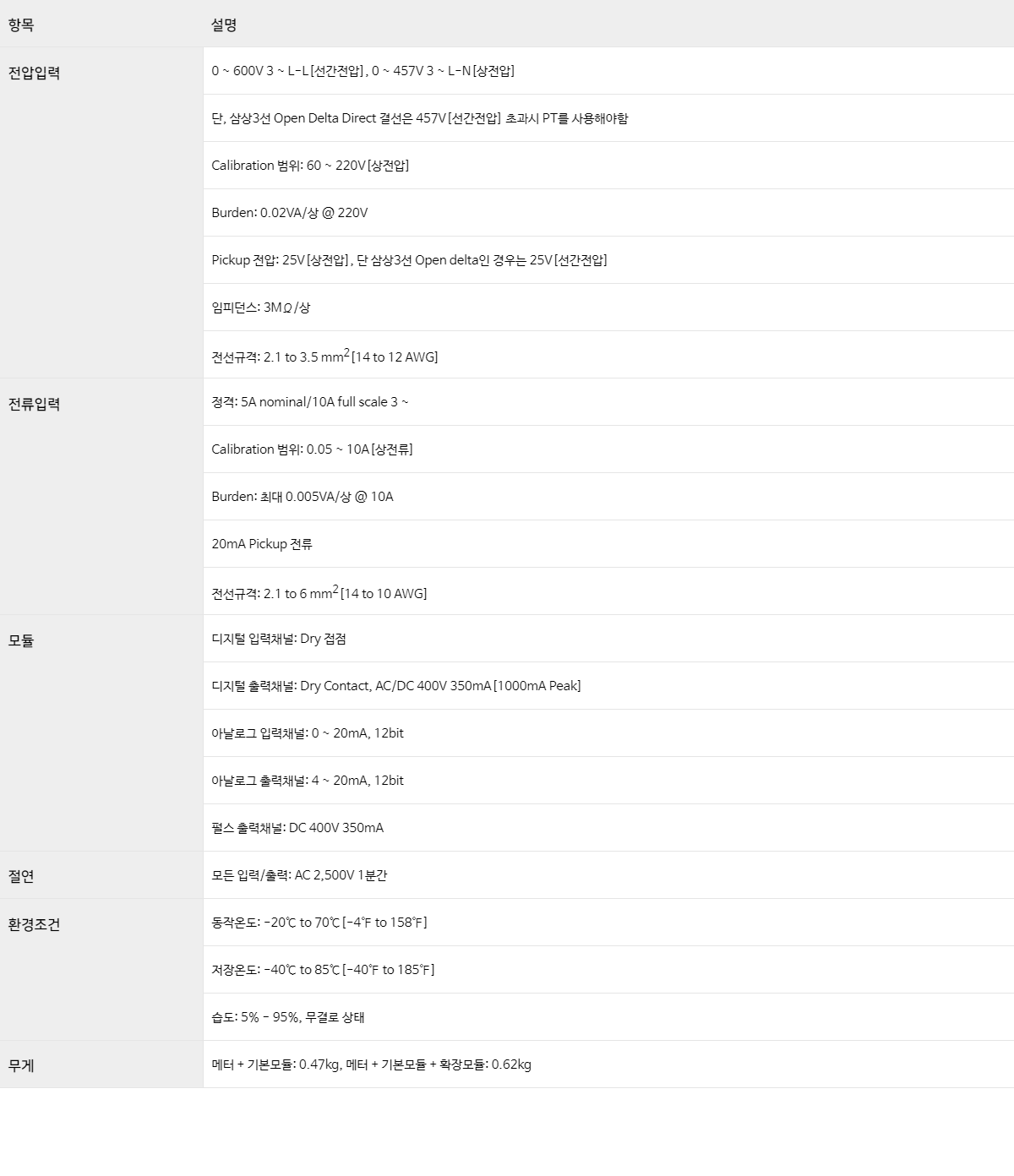

항목	설명
전압입력
정격	0 - 600 V 3~ L-L(선간전압), 0 - 457 V 3~ L-N(상전압)
	단, 삼상 3 선 Open Delta Direct 결선은 457 V 선간전압 초과시 PT 를 사용해야함
Pickup 전압	25 V(상전압)
Calibration 범위	60 - 220 V(상전압)
Burden	0.02 VA/상 @ 220 V
결선모드	단상 2선, 단상 3선, 삼상 3선, 삼상 4선
임피던스	3 MΩ/상
전선규격	2.1 to 3.5 mm²(14 to 12 AWG)
전류입력
정격	5 A nominal/10 A full scale 3~
Calibration 범위	0.05 - 10 A(상전류)
Burden	최대 0.005 VA/상 @ 10A
Pickup 전류	20 mA
전선규격	2.1 to 6.0 mm²(14 to 10 AWG)
모듈
디지털 입력채널	Dry 접점
디지털 출력채널	Dry 접점, AC/DC 400V 350mA(1000mA Peak)
아날로그 입력채널	0 - 20mA, 12bit
아날로그 출력채널	4 - 20mA, 12bit
절연
모든 입력/출력	AC 2,500V 1분간
환경조건
동작온도	-20 to 70℃(-4℉ to 158℉)
보관온도	-40 to 85℃(-40℉ to 185℉)
동작습도	무결로상태 5% - 95%
무게
미터 + 기본 모듈	0.5kg
미터 + 기본 모듈 + 확장 모듈	0.7kg
