피더 계측 & 제어 | Feeder Measurement & Control
피더 계측 & 제어 | Feeder Measurement & Control
분전반 디지털전력미터/전력계측모듈
Distribution Panel Digital Power Meter/ Power Measuring Module
 Accura 2300  Accura 2350-3P  Accura 2350-1P
Accura 2300/2350
· 전압/전류 ±0.2% Reading
· 삼상전력계측, 디맨드
· THD, TDD, 최대/최소
· Dip(Sag), Swell 이벤트
· 이더넷 2 포트(이더넷스위칭)
 Accura 2300S  Accura 2350-3P  Accura 2350-1P
Accura 2300S/2350
· 전압/전류 ±0.2% Reading
· 삼상전력계측, 디맨드
· THD, TDD, 최대/최소
· Dip(Sag), Swell 이벤트
· 이더넷 2 포트(이더넷스위칭)
· RS-485 1포트
· 설치규격(ANSI 4", DIN96)
입출력모듈
Input/Output Module
Accura 2350-DO
· 디지털출력 8채널
· 디지털출력 원격제어
· DO출력시 해당 채널에 대한 LED점등
Accura 2350-VDC
| · |
DC전압(-50V ~ 50V): 8채널 차동입력, 채널간 비절연 |
| · |
모듈간 절연 AC 2,000V 1분간 |
| · |
상승이벤트 설정 시 설정된 기준값 이상으로 DC전압이 상승하면 이벤트 발생 |
| · |
하강이벤트 설정 시 설정된 기준값 이하로 DC전압이 하강하면 이벤트 발생 |
Accura 2350-IDC
| · |
DC전류(-20mA ~ 20mA): 8채널 차동입력, 채널간 비절연 |
| · |
모듈간 절연 AC 2,000V 1분간 |
| · |
상승이벤트 설정시 설정된 기준값 이상으로 전류가 상승하면 이벤트 발생 |
| · |
하강이벤트 설정 시 설정된 기준값 이하로 전류가 하강하면 이벤트 발생 |
Accura 2350-GAS
| · |
가스센서: TGS813 가연성가스 검지용(tin dioxide(SnO2) semiconductor) |
| · |
다양한 가연성가스(메탄, 프로판, 부탄) 고감도계측 |
| · |
설정된 기준값 이상으로 가스농도가 상승하면 이벤트 발생 |
| · |
이벤트 발생시 LED 점멸 |
Accura 2350-TEMP
| · |
분/배전반의 내/외부온도 동시계측 |
| · |
설정기준값 이상 내/외부온도 상승 시, 이벤트 발생 |
| · |
내/외부 온도차이가 설정기준값 이상으로 발생 시, 이벤트 발생 |
| · |
시작이벤트 발생 시 Evnet LED 점멸 |
| · |
최대 25m 길이 통신선으로 Accura TSEN(내부온도센서) 6대까지 연결가능 |
Accura 2350-TEMPS
| · |
분/배전반의 내/외부온도 동시계측 |
| · |
설정기준값 이상으로 내/외부온도가 상승하면 이벤트 발생 |
| · |
내/외부 온도차이가 설정기준값 이상으로 상승하면 이벤트 발생 |
| · |
이벤트 발생 시 Red LED 점멸(정상상태 시 Green LED점등) |
Accura 2350-DCM
| · |
DC 전압: DC 12-50V(계측 ~55V) |
| · |
DC 전류: DC 정격전류 80A(계측 ~100A) |
| · |
DC 전력 계측 |
| · |
DC 전압/전류에 대한 Over(상승)/Under(하강) 이벤트 발생 |
| · |
이벤트 발생 시 DO연동 가능 |
| |
|
Accura 2350-GW
| · |
RS-485 통신가능한 주변 장치들 데이터 수집 |
| · |
여러 주변 장치들로부터 60개까지 데이터 수집 가능 |
| · |
데이터를 수집하여 Accura 2300S(또는 2300)으로 전달 |
데이터센터분전반 디지털전력미터/단상삼피더전력계측모듈
Data Center Distribution Panel Digital Power Meter/Single Phase Three Feeder Power Measuring Module
Accura 2300S  Accura 2350-1P3FSC
Accura 2300S/2350-1P3FSC
| · |
전압/전류: ±0.2%/±0.5% Reading |
| · |
Aggregation구간내 최대/최소/평균 |
| · |
단상삼피더전력계측, 디맨드 |
| · |
Dip(Sag), Swell 이벤트 |
| · |
이더넷 2 포트(이더넷스위칭) |
| · |
RS-485 1포트 |
| · |
설치규격(ANSI 4", DIN96) |
단독형 입출력모듈
Stand-alone Input/Output Module
Accura MD-GAS
| · |
가스센서: TGS813 가연성가스 검지용(tin dioxide(SnO2) semiconductor) |
| · |
다양한 가연성가스(메탄, 프로판, 부탄) 고감도계측 |
| · |
설정된 기준값 이상으로 가스가 상승하면 이벤트 발생 |
| · |
이벤트 발생 시 DO(Digital Output) 출력 및 LED 점멸 |
스마트 분전반 디지털전력미터/ 전력/누전 계측모듈
Smart Distribution Panel Digital Power Meter/ Power Measuring Module
 Accura 2500  Accura 2550CM[Z]-3P  Accura 2550CM[Z]-1P
Accura 2500/2550
· AC/DC 분전반 전압/전류/전력계측
· ZCT 내장으로 누설전류 계측하는 전력/누전 계측모듈
· Dip(Sag)/Swell, PQ Curve 전력품질
· 전압/전류 IEC 61557-12 Class 0.5,
유효전력량 IEC 62053-22 Class 0.5S 정밀계측
· 다양한 정격의 MCCB와 일체형 설치/
Compact 사이즈
· 5” Color TFT LCD(터치 패널 장착)화면의 통합
HMI 모듈
· 통합 HMI 모듈과 통합모듈의 일체형 설치 또는 분리
설치 지원
입출력모듈
Input/Output Module
Accura 2550TEMP
· 분전반(배전반) 내/외부 온도 동시계측
· 최대 25m 길이 통신선으로 Accura TSEN
(내부온도 센서) 6대까지 연결 가능
· 디지털입력 1채널, 디지털출력 1채널 지원
Accura 2550GW
| · |
RS-485 통신가능한 주변 장치들 데이터 수집 |
| · |
데이터를 수집하여 Accura 2500으로 전달 |
스마트 모터매니지먼트 시스템
Smart Motor Management System
Accura 2700M
| · |
Accura 2750P[C] / Accura 2750LCG / Accura 2750LC 연계 동작 |
| · |
장치 이중화 지원
| - |
Active-Standby Operation |
|
| · |
통신 이중화 지원
| - |
Ethernet 2-port(Switch) |
| - |
Ring connection(RSTP protocol) |
|
| · |
MCC 인입선로 계측
| - |
전압 IEC61557-12 Class 0.5 |
| - |
전류 IEC61557-12 Class 0.2 |
| - |
전력 IEC62053-22 Class 0.5S |
| - |
Demand, Peak Demand |
| - |
Harmonics, THD, TDD, Phasor, Unbalance |
|
| · |
Power quality : Dip(Sag), Swell |
Accura 2700D
| · |
인입유닛 통합모듈 HMI Display |
| · |
Accura 2700M 연계 동작 |
| · |
MCC 전체의 정보 표시 |
| · |
MCC 전체의 셋업 지원 |
Accura 2750P[C]
| · |
Accura 2700M / Accura 2750LCG / 2750LC[I] 연계 동작 |
| · |
장치 보호기능 이중화 지원
| - |
두 대의 AND-Logic Operation |
|
| · |
통신 이중화 지원: Ring connection
| - |
Active-Standby Operation |
|
| · |
모터유닛 계측
| - |
전압 IEC61557-12 Class 0.5 |
| - |
전류 IEC61557-12 Class 0.5 |
| - |
전력 IEC62053-22 Class 0.5S |
| - |
접지전류(ZCT) ±1% Reading |
| - |
Demand, Peak Demand |
| - |
Harmonics, THD, TDD, Phasor, Unbalance |
|
| · |
모터유닛 보호
| - |
열적보호(THR), 과전류, 구속, 기동실패, 불평형, 결상, 역상, 저전류, 지락(ZCT) |
|
| · |
모터유닛 제어
| - |
모터 기동, 정지 명령 |
| - |
기동모드: 직입기동, 정역기동, 2-스피드기동, 2-스텝기동 |
|

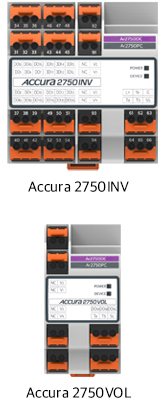

Accura 2750INV/VOL
| · |
인버터유닛의 출력전압 계측 |
| · |
Accura 2750P[C] 연결(RS-485 통신) |
| · |
모터유닛 HMI 모듈 Accura 2750DCI와 연결(RS-485 통신) |
| · |
인버터 연결(RS-485 통신) |
| · |
디지털입력/출력 접점 지원 |
Accura 2750D[C/CI]
| · |
모터유닛 보호제어모듈 HMI Display |
| · |
Accura 2750P[C] 연계 동작 |
| · |
모터유닛 정보 표시 |
| · |
모터유닛 셋업 지원 |
Accura 2750LCG
| · |
Accura 2700M과 Accura 2750LC간의 데이터 중계기능 |
| · |
장치 이중화 지원
| - |
Active-Standby Operation |
|
| · |
Accura 2750LC[I] 관리기능
|
| · |
Accura 2750LC[I] 전원공급
|
Accura 2750LC[I]
| · |
LOP 현장에서의 모터 제어기능 |
| · |
통신 이중화 지원: Ring connection |
| · |
모터의 계측값 및 상태 표시 |
Unit-Socket
| · |
모터유닛 인출 시 통신선 분리 용이 |
| · |
통신선 입력 및 출력 구조에 의한 T-stub 제거 기능
|
Bridge-Socket
| · |
Accura 2750P[C] 통신 네트워크 공유 기능(장치 이중화 지원) |
| · |
Accura 2750LC[I] 통신 네트워크 공유 기능(장치 이중화 지원) |
디지털 전력미터 | Digital Power Meter
디지털 전력미터 | Digital Power Meter
Accura 3000
| · |
전압/전류 ±0.2% Reading |
| · |
삼상전력계측, 전력량(유효) |
| · |
최대/최소 |
| · |
통신없음 |
Accura 3300E
| · |
전압/전류 ±0.2% Reading |
| · |
삼상전력계측, 디맨드
|
| · |
전압/전류 THD, 전류 TDD
|
| · |
RS-485 1 포트
|
New Accura 3500
| · |
전압/전류 gapless 측정: Aggregation 구간 내
최대/최소/평균 통계정보 제공 |
| · |
전압,전류,유효전력,유효전력량 정밀계측 |
| · |
전력품질 평가를 위한 다양한 정보 제공 |
| · |
CE/UL/KC 인증으로 안전성 및 신뢰성 확보
(갱신 진행 중) |
| · |
이더넷 통신 지원으로 계측 데이터 고속 전송 |
| · |
미터에 쉽게 장착 가능한 다양한 IO 모듈 |
Accura 3500
| · |
전압/전류 ±0.2% Reading |
| · |
삼상전력계측, 디맨드
|
| · |
THD, 최대/최소
|
| · |
기본모듈:DIO 모듈(DI 8채널, DO 2채널)
|
| · |
DI/DO/AI/AO/A4P2/A2P4 모듈중 택일
|
| · |
RS-485 1 포트
|
New Accura 3550
| · |
전압/전류 gapless 측정: Aggregation 구간 내
최대/최소/평균 통계정보 제공 |
| · |
전압,전류,유효전력,유효전력량 정밀계측 |
| · |
전력품질 평가를 위한 다양한 정보 제공 |
| · |
CE/UL/KC 인증으로 안전성 및 신뢰성 확보
(갱신 진행 중) |
| · |
이더넷 통신 지원으로 계측 데이터 고속 전송 |
| · |
DC 모듈 외 1EA 모듈 추가 장착가능 |
Accura 3550
| · |
전압/전류 ±0.2% Reading |
| · |
삼상전력계측, 디맨드
|
| · |
DC 전압 1채널, DC 전류 2채널
|
| · |
RS-485 1포트
|
RTM 300
| · |
전압/전류 ±0.2% Full scale |
| · |
삼상전력계측
|
| · |
Dip(Sag), Swell 이벤트
|
| · |
RS-485 1 포트
|
디지털 전력품질미터 | Digital Power Quality Meter
디지털 전력품질미터 | Digital Power Quality Meter
New Accura 3700
| · |
5" Color TFT LCD(터치패널장착) |
| · |
전압/전류 gapless 측정
|
| · |
유효전력량IEC 62053-22 Class 0.2S
|
| · |
Dip(Sag)/Swell 전력품질
|
| · |
PQ Curve 전력품질
|
| · |
IO 모듈(옵션) 최대 4개
|
| · |
CE/UL 안전성, 신뢰성
|
| · |
POWER 모듈 분리
|
Accura 3700
| · |
전압/전류 ±0.2% Reading |
| · |
삼상전력계측, 디맨드
|
| · |
THD, TDD, 최대/최소
|
| · |
Dip[Sag], Swell 이벤트
|
| · |
수전/송전/NET/합산 전력량
|
| · |
모듈(옵션)
|
| · |
이더넷 2 포트(이더넷스위칭)
|
| · |
RS-485 1 포트
|
Accura 5500
| · |
전압/전류 ±0.1% Reading |
| · |
전력량 IEC62053-22 Class 0.2S |
| · |
Dip(Sag), Swell 이벤트 |
| · |
플리커, 과도상태 |
| · |
이더넷 1 포트 |
디지털 보호계전기 | Digital Protection Relay
디지털 보호계전기 | Digital Protection Relay
Accura 7500
| · |
피더보호 |
| · |
전압/전류 ±0.2% Reading
|
| · |
삼상전력계측, 디맨드
|
| · |
디지털입력(CB 상태 1채널+ 10채널)
|
| · |
디지털출력(CB ON, CB OFF, ALARM)
|
| · |
디지털출력(10 채널)
|
| · |
RS-485 1 포트
|
소프트웨어 | Software
소프트웨어 | Software
데이터매니지먼트 시스템
Data Management System
PowerDX1.25
| · |
디멘드관리, 상세설정 및 관리 |
| · |
계측값 표시모듈 (현재, 금일, 금월, 지정일, 지정년)
|
| · |
검색차트, 실시간품질분석, 원단위
|
| · |
공간그룹, 부하특성그룹
|
PowerDX2
| · |
“솔루션형” 프로그램으로 엔지니어링 업체가 PowerDX2를 활용하여 구축 가능 |
| · |
웹 기반 SCADA 프로그램 |
| · |
대용량 데이터 처리 |
| · |
전력 품질 분석 기능 제공(Accura 제품군) |
| · |
Component 기반 화면 구성 |
Accura 소프트웨어
Accura Software
AccuraSM
| · |
통신확인
- RSTP Ring Diagram |
| · |
계측값 확인 |
| · |
차수별 고조파 그래프 지원 |
| · |
Waveform |
| · |
Event record/Value trend 확인 |
| · |
설정값 변경 및 Backup/Upload 확인 |
| · |
Digital Input Status 확인 |
| · |
Digital Output 제어 |
| · |
Analog Input Data 확인 |
AccuraDM
| · |
다수 장치 실시간 모니터링 및 데이터 추출 |
| · |
IP 기준 장치 추가, 하위 장치 자동 검색 |
| · |
분전반 패널 형식 감시장치 정보 조회 |
| · |
모듈별 계측정보 상세 조회 |
| · |
계측 및 전력품질 이벤트 조회 |
| · |
TREND 조회 |
| · |
Hour/Day/Month 단위 전력량 조회 |
| · |
선택 데이터 추출(CVS, EXCEL 파일) |
|
