Accura 2750LC[I] 모터/인버터유닛 LOP 제어모듈

LOP[Inverter] Control Module

Accura 2750 LC/LCI는 LOP 기능을 대체하는 디지털 제어 모듈로,
모터 동작 상태와 계측 표시, 제어 기능을 수행하며, 인버터 동작기능을 제공합니다.

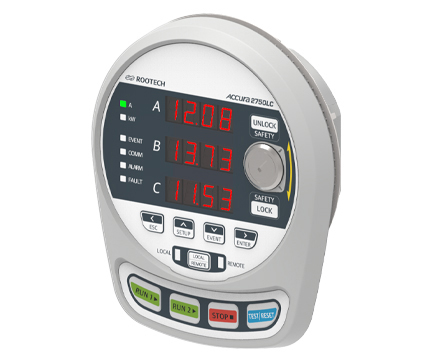

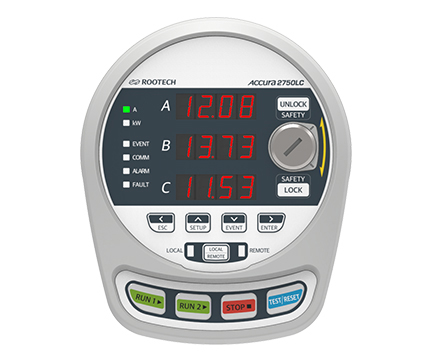

Accura 2750LC[I]

LOP[Inverter] Control Module

Accura 2750 LC/LCI는 LOP 기능을 대체하는 디지털 제어 모듈로, 모터 동작 상태와 계측 표시, 제어 기능을 수행하며, 인버터 동작기능을 제공합니다.

요약

특징

사양

퀵가이드

자주하는질문

자료다운로드

요약
특징
사양
퀵가이드
자주하는질문
자료다운로드

요약

모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임

IEC 61557-12 Class 0.5 수준의 정밀계측

접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단

목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공

MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화

유지보수의 용이성 제공

장치이중화를 지원하는 HMI 디스플레이

컬러 터치 TFT LCD를 가진 인입유닛 통합 HMI 모듈을 통하여 뛰어난 현장 분석 기능을 제공

통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP 제어 모듈과 제어 게이트웨이

장치간 통신신뢰성을 높인 통신이중화 지원

높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원

통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공

제어 유연성을 제공하는 제어로직 에디터(Control Logic Editor) 제공

LOP 현장에서의 모터 제어기능

통신 이중화 지원: Ring connection

카탈로그 다운로드

AccuraSM 프로그램 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

Accura 2750LC[I] [인버터]LOP 제어 모듈
Accura 2750LC[I]는 기존 LOP(Local Operating Panel)를 구성하는 푸시버튼, 램프, 선택 스위치, 전류미터 등을 통합 대체하는 LOP용 디지털 제어 모듈이다. Accura 2750LC는 Accura 2750LCG를 거쳐 Accura 2700M과의 RS-485 통신을 통하여 현장에서의 모터 제어명령과 동작상태 및 계측 표시기능을 수행한다. Accura 2750LCI는 Accura 2750LC의 기능에 더하여 인버터 동작에 필요한 INVERTER/BYPASS 선택 버튼을 전면에 제공한다. 기존 LOP에서는 LOP의 푸시버튼을 눌러 RUN/STOP 명령을 내리면 푸시버튼의 접점과 해당 Accura 2750PC의 디지털입력에 연결된 신호선을 통하여 Accura 2750PC에 명령이 전달된다. 반면, Accura 2750LC[I]에서는 RUN/STOP 버튼을 누르면 통신을 통하여 Accura 2750LCG를 거쳐 Accura 2700M으로 제어명령이 전달되고, Accura 2700M은 해당되는 모터유닛의 Accura 2750PC에 통신으로 명령을 전달하여 RUN/STOP 명령을 수행한다. 이러한 통신방식은 기존 시스템에서 MCC로부터 LOP로 연결되는 많은 신호선들이 하나의 통신선으로 대체되는 장점을 제공하며, 신호선의 단선 및 단락상태를 즉시 알 수 있다. Accura 2750LCG는 Accura 2750LC[I] 2포트를 이용한 Ring 구조로 통신이중화를 지원한다.
Accura 2750LCG 연결
Accura 2750LCG가 Accura 2700M과 Accura 2750LC[I] 사이에서 게이트웨이 기능 수행
해당 모터유닛의 LOP 명령이 Accura 2750LCG, Accura 2700M을 거쳐 Accura 2750PC에 전달
Accura 2750PC가 가지고 있는 해당 모터유닛의 전류/전력정보 및 모터 동작상태가 Accura 2700M, Accura 2750LCG를 거쳐 Accura 2750LC[I]에 전달
내부전용 프로토콜 사용	포트 2개(LC/LM-A, LC/LM-B) (포트간 기능 동일)
통신 포트 2개: Ring 구성	통신이중화 지원
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP
통신선 전체 길이	그룹당 최대 800 m
통신선 전원 수급	Accura 2750LCG로부터 24 V DC 수급
Accura 2750LC[I] 연결 가능대수	그룹당 최대 15대(링 구성)(10대 초과시 POW 모듈 추가 장작)
모터의 제어기능
모터의 기동/정지 제어명령 전송과 동작상태의 모니터링 기능을 현장에서 수행
옵션 모듈: LC 전원 모듈(Accura 2750LC POW)
Accura 2750LC[I] 후면에 장착되는 구조
LC 전원 모듈 (Accura 2750LC POW)	정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
	동작전압범위	0.8 x Us - 1.1 x Us
	정격출력전압/전력	24 V DC / 20 W
전원
Accura 2750LC[I]의 전원은 Accura 2750LCG로부터 통신선을 통하여 기본적으로 제공
통신선으로 기본 제공	Accura 2750LCG: 24 V DC(그룹당 Accura 2750LC[I] 10대 공급 능력)
LC 전원모듈 추가 제공	Accura 2750LC POW 모듈: 24 V DC(Accura 2750LC[I] 10대 공급 능력)

Accura 2750LC[I] LOP 제어 모듈

전원
전원	Accura 2750LCG로부터 통신선을 통해 24 V DC 수급 (Accura 2750LCG: 그룹당 Accura 2750LC[I] 10대 공급 능력)¹
정격소비전력	최대 1 W(DC 24 V, 25°C)
기능	모터의 기동정지
	상 별 전류 및 전력 표시
	모터 점검 시 운전금지
	이벤트 표시 및 리셋
모듈과의 연결
LOP 컨트롤러 전용 통신: Accura 2750LCG 연결	내부전용 프로토콜	포트 2개(LC/LM-A, LC/LM-B)(포트간 기능 동일)
	2포트: 링 구성	통신이중화 지원
	커넥터타입	RJ45 커넥터
	통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP⁴
	통신선 전체 길이	그룹당 최대 800 m
	통신선 전원 수급	Accura 2750LCG로부터 24 V DC 수급¹
	Accura 2750LC[I] 연결 가능대수	그룹당 최대 15대(링 구성)
FND
FND 특성	10.0 mm (0.39") digit height seven-segment display (3-row 4-digit)
LED
모듈 운용상태 LED	EVENT	Orange	Caution 발생 시 점등(점멸 설정 가능)
	COMM	Green	Accura 2700M과 Accura 2750LC[I] 통신 시 점멸(점등 설정 가능)
	ALARM	Orange	Alarm 발생 시 점등(점멸 설정 가능)
	FAULT	Red	Fault 발생 시 점등(점멸 설정 가능)
FND 데이터 LED	A	Green	FND로 표시되는 데이터가 전류값일 때 점등
	kW	Green	FND로 표시되는 데이터가 전력값일 때 점등
모터 동작상태 LED	RUN1	Red/Green/Orange 선택 가능	정회전 혹은 속도1의 운전상태일 때 점등
	RUN2	Red/Green/Orange 선택 가능	역회전 혹은 속도2의 운전상태일 때 점등
	STOP	Red/Green/Orange 선택 가능	정지상태일 때 점등
	TEST	Green	테스트모드일 때 점등
	RESET	Red/Orange 선택 가능	Fault 발생 시 점등(Alarm/Caution 발생 시 점등되지 않음)
선택된 제어모드 LED (Accura 2750LC only)	LO	Green	LOP 제어모드가 Local로 선택되었을 때 표시
	RE	Orange	LOP 제어모드가 Remote로 선택되었을 때 표시
인버터 동작모드 LED (Accura 2750LCI Only)	INV	Green	인버터에 의한 동작일 때 점등
	BPS	Orange	인버터 사용하지 않는 바이패스 동작일 때 점등
안전 LOCK KEY 상태 LED	UNLOCK	Green	안전 LOCK KEY 해제상태일 때 점등²
	LOCK	Red	안전 LOCK KEY 잠금상태일 때 점등(현장점검 등에 대한 안전)
버튼(Button)
방향이동/특수기능 버튼	Left(<)/ESC	왼쪽 이동 및 ESC 기능
	Up(^)/SETUP	위쪽 이동 및 SETUP 모드로 진입 기능
	Down(∨)/EVENT	아래쪽 이동 및 EVENT 모드로 진입 기능
	Right(>)/ENTER	오른쪽 이동 및 ENTER 기능
Test/Reset 멀티기능 버튼	TEST	매칭되는 Accura 2750P[C] 확인 모드(이벤트 발생 안한 경우에 동작)
	RESET	모터유닛의 이벤트 리셋(이벤트 발생한 경우에 동작)
모터제어 버튼	RUN1	정방향 및 속도1 모드로 운전명령
	RUN2	역방향 및 속도2 모드로 운전명령
	STOP	정지 명령
제어모드 버튼 (Accura 2750LC only)	LOCAL	LOP 제어모드를 Local로 선택
	REMOTE	LOP 제어모드를 Remote로 선택
인버터 동작모드 버튼 (Accura 2750LCI Only)	INVERTER	인버터 구동에 의한 모터유닛 동작
	BYPASS	인버터 구동이 아닌 바이패스 모드에 의한 모터유닛 동작
안전 LOCK KEY	Unlock	정상적인 운용 상태³
	Lock	모터 운전 금지상태
온도 계측
온도 계측범위	0 – 100°C
정밀도	±2% Full Scale (Full Scale: 100°C)
LC 전원 모듈:Accura 2750LC[I] 후면에 추가로 장착 가능한 옵션 모듈
단자명	L+, N-, G(Earth Ground)
커넥터타입	스크류타입 터미널(pluggable)
전선규격	2.1 – 3.5 mm²(14 – 12 AWG)
정격전압(Us)	110 - 240 V AC 50/60 Hz, 110 - 300 V DC
동작전압범위	0.8 x Us - 1.1 x Us
정격출력전압/전력	24 V DC / 20 W
정격절연전압(Ui)	300 V (at pollution degree 2)
정격임펄스내전압(Uimp)	4 kV
돌입전류	Peak 31 A, duration 1.5 msec 이하(AC 220 V)
	Peak 11 A, duration 300 usec 이하(DC 110 V)
입력외부퓨즈사양	2 A, 500 V
허용순시정전시간	Typ. 50 ms

1. Accura 2750LC[I] 대수가 그룹당 10대를 초과하는 경우 Accura 2750LC POW 1대를 추가 장착해야 한다.
2. 안전 LOCK KEY를 LOCK에서 UNLOCK으로 전환할 때 다른 위치의 안전 LOCK 상태가 LOCK인 경우에는 여전히
Red LED(LOCK)는 점등되고 Green LED(UNLOCK)는 점멸되어 LOCK 상태임을 알린다.
3. 다른 위치의 LOCK 상태들도 해제되어야만 모터 기동이 가능하다.
4. FTP(Foiled Shielded Twisted Pairs), STP(Braided Shielded Twisted Pairs), SFTP(Braided Foiled Shielded Twisted Pairs)

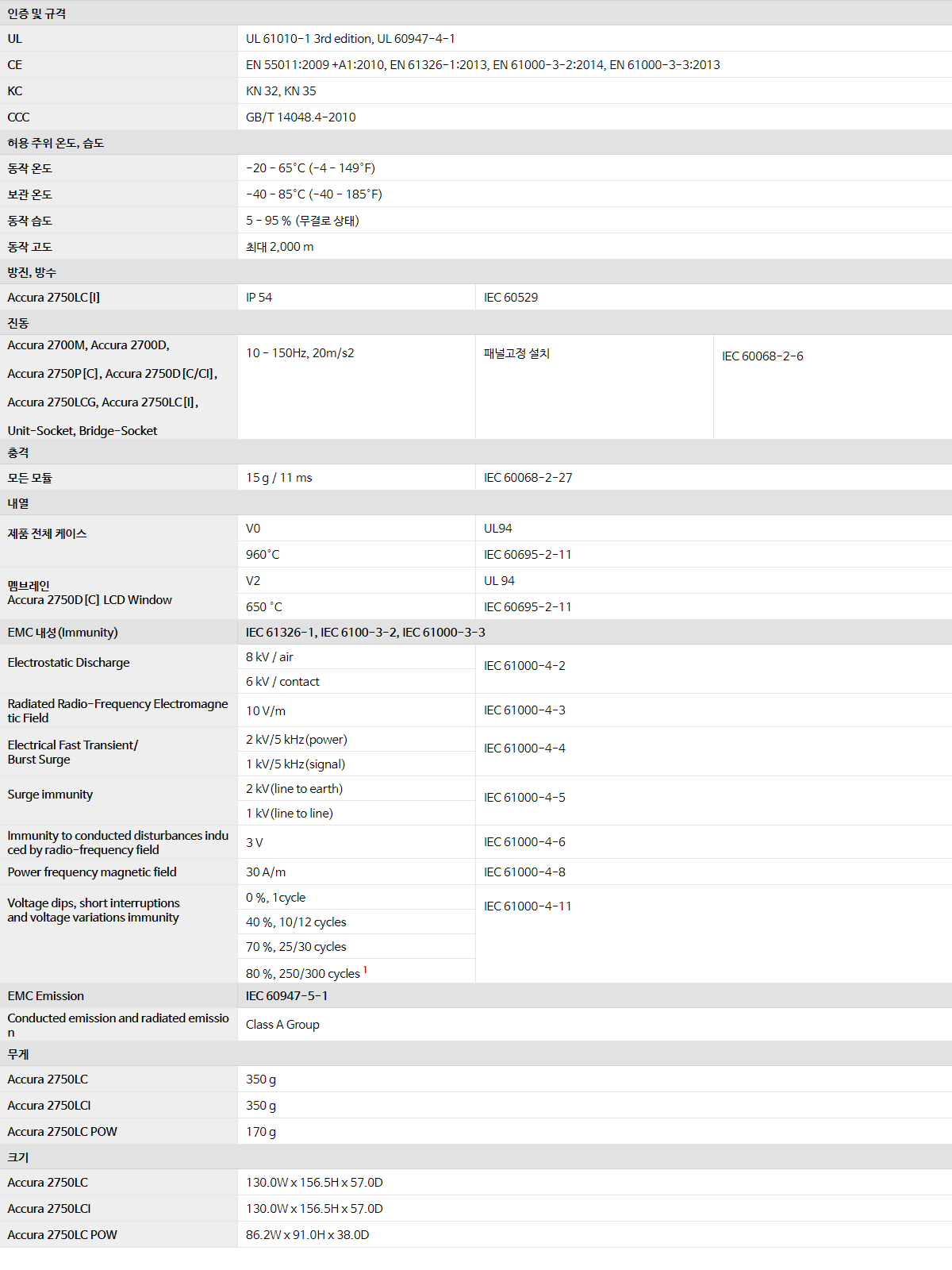

공통 및 일반사양

인증 및 규격
UL	UL 61010-1 3rd edition, UL 60947-4-1
CE	EN 55011:2009 +A1:2010, EN 61326-1:2013, EN 61000-3-2:2014, EN 61000-3-3:2013
KC	KN 32, KN 35
CCC	GB/T 14048.4-2010
허용 주위 온도, 습도
동작 온도	-20 - 65°C (-4 - 149°F)
보관 온도	-40 - 85°C (-40 - 185°F)
동작 습도	5 - 95 % (무결로 상태)
동작 고도	최대 2,000 m
방진, 방수
Accura 2750LC[I]	IP 54	IEC 60529
진동
Accura 2700M, Accura 2700D, Accura 2750P[C], Accura 2750D[C/CI], Accura 2750LCG, Accura 2750LC[I], Unit-Socket, Bridge-Socket	10 - 150Hz, 20m/s2	패널고정 설치	IEC 60068-2-6
충격
모든 모듈	15 g / 11 ms	IEC 60068-2-27
내열
제품 전체 케이스	V0	UL94
	960°C	IEC 60695-2-11
멤브레인 Accura 2750D[C] LCD Window	V2	UL 94
	650 °C	IEC 60695-2-11
EMC 내성(Immunity)	IEC 61326-1, IEC 6100-3-2, IEC 61000-3-3
Electrostatic Discharge	8 kV / air	IEC 61000-4-2
	6 kV / contact
Radiated Radio-Frequency Electromagnetic Field	10 V/m	IEC 61000-4-3
Electrical Fast Transient/ Burst Surge	2 kV/5 kHz(power)	IEC 61000-4-4
	1 kV/5 kHz(signal)
Surge immunity	2 kV(line to earth)	IEC 61000-4-5
	1 kV(line to line)
Immunity to conducted disturbances induced by radio-frequency field	3 V	IEC 61000-4-6
Power frequency magnetic field	30 A/m	IEC 61000-4-8
Voltage dips, short interruptions and voltage variations immunity	0 %, 1cycle	IEC 61000-4-11
	40 %, 10/12 cycles
	70 %, 25/30 cycles
	80 %, 250/300 cycles¹
EMC Emission	IEC 60947-5-1
Conducted emission and radiated emission	Class A Group
무게
Accura 2750LC	350 g
Accura 2750LCI	350 g
Accura 2750LC POW	170 g
크기
Accura 2750LC	130.0W x 156.5H x 57.0D
Accura 2750LCI	130.0W x 156.5H x 57.0D
Accura 2750LC POW	86.2W x 91.0H x 38.0D
