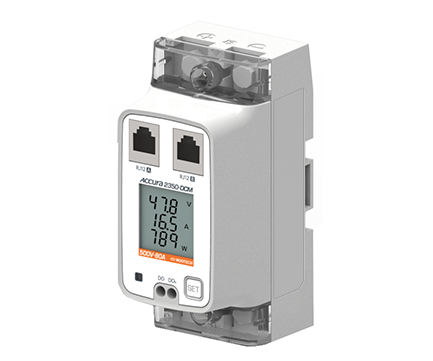

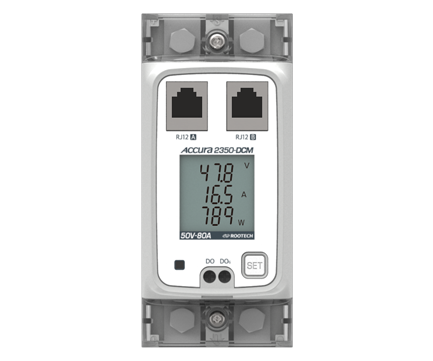

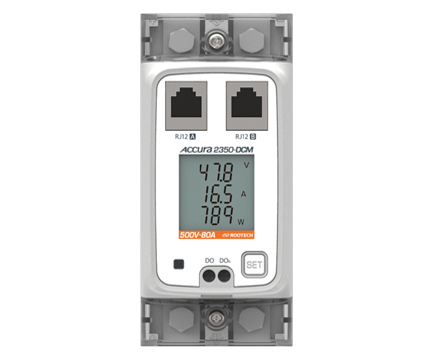

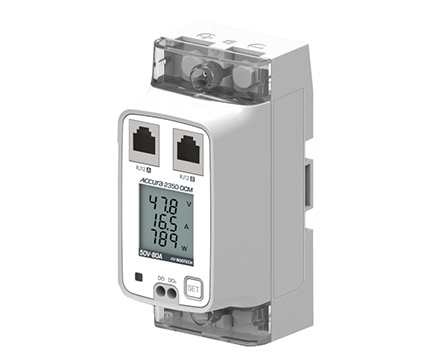

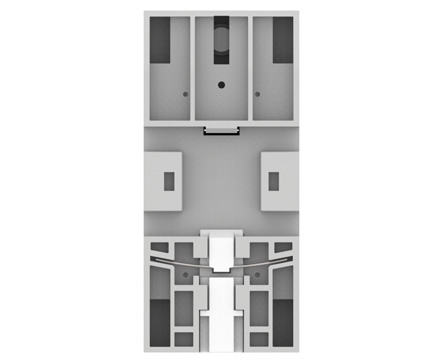

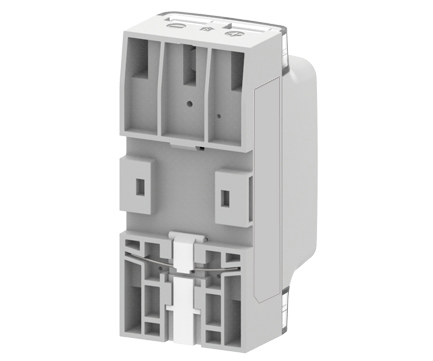

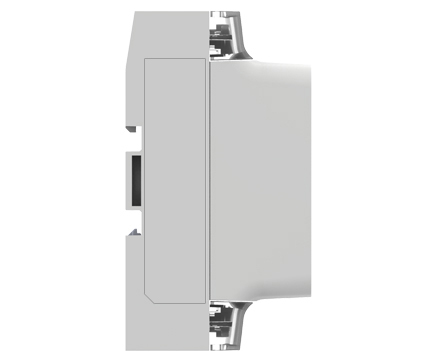

Accura 2350-DCM DC 전력계측모듈

DC Power Measuring Module

Accura 2350-DCM 모듈은 DC 전압과 전류로부터 전력을 고정밀 계측하며 10 ms 시간 해상도의
전압/전류 이벤트를 제공합니다.

Accura 2350-DCM

DC Power Measuring Module

Accura 2350-DCM 모듈은 DC 전압과 전류로부터 전력을 고정밀 계측하며 10 ms 시간 해상도의 전압/전류 이벤트를 제공합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

DC 전압: DC 12 — 60 V 계측 (DCM-50V-80A 모델 단독 작동 시)
DC 0 — 60 V 계측 (DCM-50V-80A 모델과 Accura 2300[S] 연계 작동 시)
DC 0 — 550 V 계측 (DCM-500V-80A 모델과 Accura2300[S] 연계 작동 시)

DC 전류: DC 0 — 100 A 계측 @ DCM-80A

DC 전력 계측

DC 전압/전류에 대한 Over(상승)/Under(하강) 이벤트 발생

이벤트 발생 시 DO 연동 가능

5 채널 이벤트 지원

카탈로그 다운로드

AccuraSM 프로그램 다운로드

분전반 디지털전력미터 Distribution Panel Digital Power Meter

Accura 2300/2350 Accura 2300S/2350

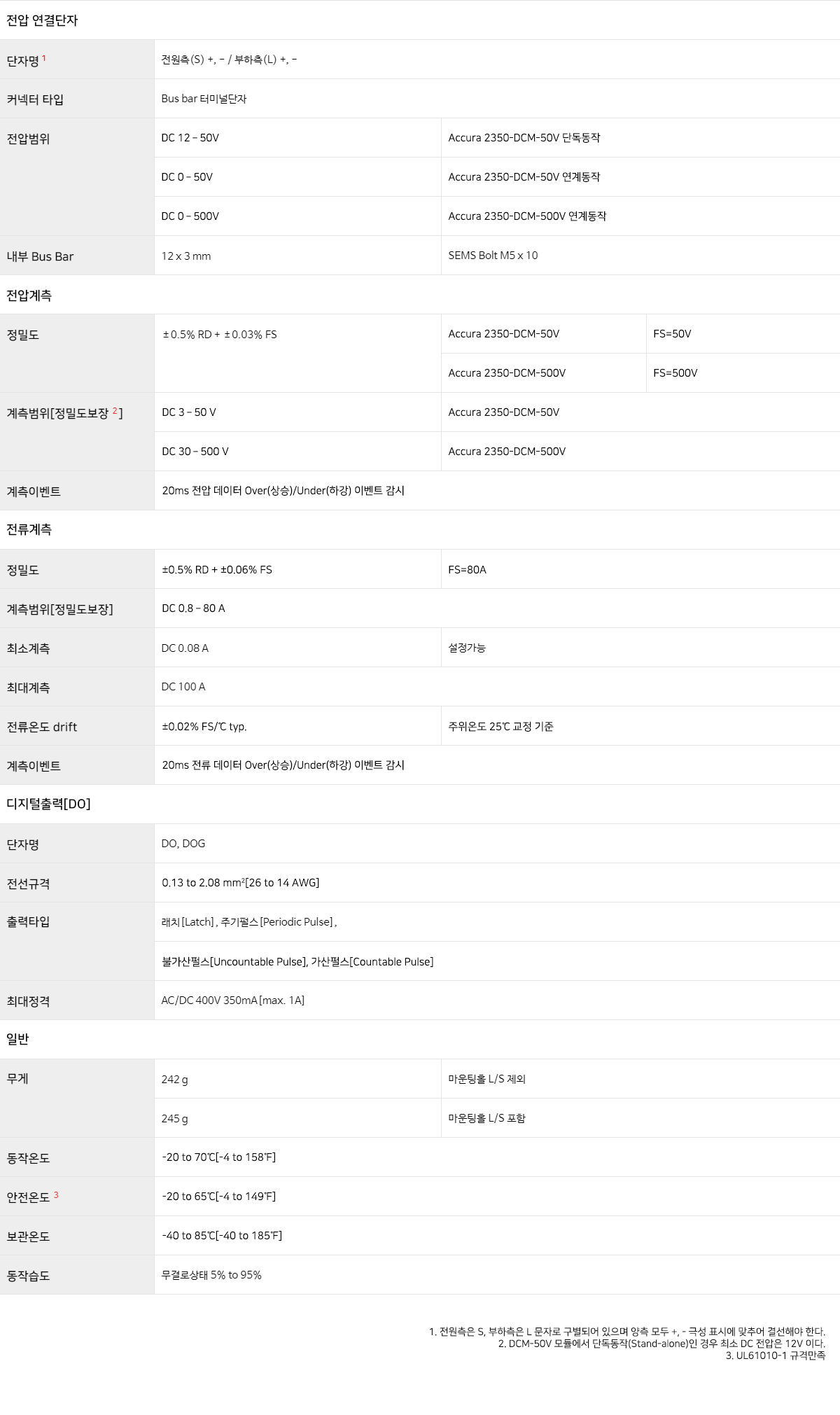

전압 연결단자
단자명¹	전원측(S) +, - / 부하측(L) +, -
커넥터 타입	Busbar 터미널단자
전압범위	DC 12 — 60 V	Accura 2350-DCM-50V 단독동작
	DC 0 — 60 V	Accura 2350-DCM-50V 연계동작
	DC 0 — 550 V	Accura 2350-DCM-500V 연계동작
내부 Busbar	12 x 3 mm	SEMS Bolt M5 x 10
전원
전원	Accura 2300[S] RJ12 통신선
	Busbar² DC 12 — 60 V	Accura 2350-DCM-50V 단독동작
소비전류	125 mA @ Accura 2300[S] from RJ12 통신선 ³
	40 mA @ DC 12 V Busbar	Accura 2350-DCM-50V 단독동작
	12 mA @ DC 48 V Busbar
전압계측
샘플링 시간	1 ms
계측 Aggregation	1 ms 주기 계측 데이터를 20 ms 데이터로 aggregation⁴	Aggregation window: 1 — 32 ms (Default: 20 ms)
	20 ms 주기 계측 데이터를 0.5 초 데이터로 aggregation⁵
정밀도	±0.5 % Reading + ±0.03 % Un⁶
계측범위 (정밀도 보장)⁷	DC 3 — 60 V	Accura 2350-DCM-50V
	DC 30 — 550 V	Accura 2350-DCM-500V
최소 계측^{7, 8}	DC 0.2 V	Accura 2350-DCM-50V	설정가능
	DC 2V	Accura 2350-DCM-500V	설정가능
최대 계측	DC 60 V	Accura 2350-DCM-50V
	DC 550 V	Accura 2350-DCM-500V
전류계측
샘플링 시간	1 ms
계측 Aggregation	1 ms 주기 계측 데이터를 20 ms 데이터로 aggregation⁴	Aggregation window: 1 — 32 ms (Default: 20 ms)
	20 ms 주기 계측 데이터를 0.5 초 데이터로 aggregation⁵
정밀도	±0.5 % Reading + ±0.06 % Ib⁹
계측범위 (정밀도 보장)	DC 0.8 — 80 A
최소 계측⁸	DC 0.08 A	설정가능
최대 계측	DC 100 A
온도 drift¹⁰	±0.02% Full scale/℃ typ.	주위 온도 25 ℃ 교정 기준	FS = 100
전력/전력량 계측
계측 Aggregation	0.5초 전력/전력량 ⁵
정밀도	±1.0% Reading + ±0.15% Un*Ib	전압/전류 정밀도에 근거
이벤트
이벤트 채널	5 채널(채널 1, 2, 3, 4, 5)
이벤트 타입	Off / Over¹¹ / Under¹²선택 (Default: Off)	채널별 설정
감시 신호	전압/ 전류 선택	채널별 설정
Digital Output 연동	이벤트 발생 시 DO 출력	채널별 설정
시간 해상도	20 ms	전압 및 전류의 20 ms aggregation data ⁴
이벤트 데이터	Duration time, Max/Min	비휘발 메모리에 저장
	1.5초 Waveform (20 ms 해상도)	휘발 메모리에 저장
디지털 출력 (DO)
단자명	DO, DO_G
커넥터 타입	스크류타입 터미널
전선규격	0.14 — 2.5 mm²(26 — 14 AWG), 구리
출력타입	래치(Latch), 주기펄스(Periodic Pulse),
	불가산펄스(Uncountable Pulse),가산펄스(Countable Pulse)¹³
최소 펄스주기	0.2 초
최소 펄스폭	0.1 초
절연	AC 2,500 V 1분간
최대정격	AC/DC 400 V 350 mA (max. 1 A)
일반
무게	242 g	고정날개 L/S 제외
	245 g	고정날개 L/S 포함
동작온도	-20 — 70 ℃ (-4 — 158 ℉)
안전온도¹⁴	-20 — 60 ℃ (-4 — 140 ℉)
보관온도	-40 — 85 ℃ (-40 — 185 ℉)
동작습도	5 — 95 % (무결로 상태)
작동고도	최대 2,000 m

1. 전원측은 S, 부하측은 L 문자로 구별되어 있으며 양측 모두 +, - 극성 표시에 맞추어 DC 전압을 결선해야 한다.
극성을 반대로 결선하면 전압과 전류가 음의 값으로 계측된다.
2. DCM-50V 모듈은 단독동작의 경우에 Busbar DC 전압으로 전원을 공급받는다.
3. Accura 2300[S] 에 연결 가능한 DCM 모듈 대수는 RJ12-1 및 RJ12-2 각 포트에 5 모듈씩 총 10 모듈로 제한된다.
4. 20 ms 전압/전류 aggregation 데이터를 감시하여 Over/Under 이벤트를 판단한다.
5. 0.5 초 aggregation 데이터 외에 1 초 이상의 aggregation 데이터도 제공된다. 자세한 사항은 Accura 2300 또는
Accura 2300S 사용자 매뉴얼의 aggregation 부분을 참조한다.
6. DCM-50V 모듈과 DCM-500V 모듈의 정격전압(Un)은 각각 50 V 와 500 V 이다 .
7. DCM-50V 모듈 단독동작(Stand alone)인 경우 DC 전압은 12 V 이상이어야 하며 , 이 이하의 계측은 보장되지 않는다.
8. 설정된 최소계측 이하의 계측값은 0 으로 처리된다.
9. DCM-50V 모듈과 DCM-500V 모듈의 정격전류(Ib)는 80 A 이다.
10. 교정온도를 기준으로 온도가 변함에 따라 전류 계측값은 오차를 포함할 수 있다.
11. 시작레벨 이상으로 지연시간만큼 초과하면 Over 이벤트가 발생한다.
12. 잔류레벨 이상이면서 시작레벨 이하로 지연시간만큼 초과하면 Under 이벤트가 발생한다.
13. 펄스의 한 사이클은 펄스주기와 펄스 On 시간으로 정의된다.
14. UL 61010-1 3rd edition 규격 만족

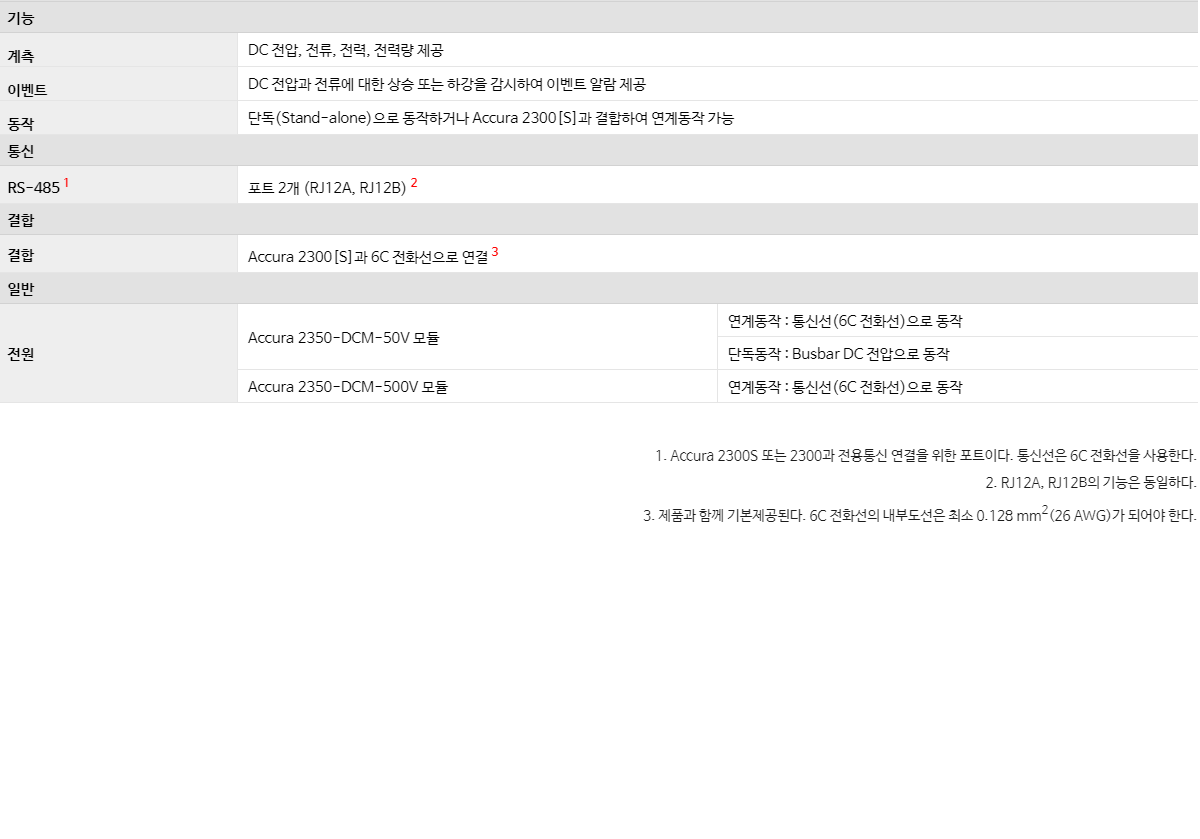

기능
계측	DC 전압, 전류, 전력, 전력량 제공
이벤트	DC 전압과 전류에 대한 상승 또는 하강을 감시하여 이벤트 알람 제공
동작	단독(Stand-alone)으로 동작하거나 Accura 2300[S]과 결합하여 연계동작 가능
통신
RS-485¹	포트 2개 (RJ12A, RJ12B)²
결합
결합	Accura 2300[S]과 6C 전화선으로 연결³
일반
전원	Accura 2350-DCM-50V 모듈	연계동작 : 통신선(6C 전화선)으로 동작
		단독동작 : Busbar DC 전압으로 동작
	Accura 2350-DCM-500V 모듈	연계동작 : 통신선(6C 전화선)으로 동작

제품 / 기술문의 010 4555 3806
