Accura 2300/2350

Accura 2550GW/GWM 게이트웨이 모듈

[Multi-Channel] Communication Gateway Module

Accura 2550GW 모듈은 RS-485 단일 포트로 여러 장치들의 데이터를 수집하며,
Accura 2550GWM 모듈은 확장된 4개 포트(멀티 채널)를 지원합니다.

Accura 2550GW/GWM

[Multi-Channel] Communication Gateway Module

Accura 2550GW 모듈은 RS-485 단일 포트로 여러 장치들의 데이터를 수집하며, Accura 2550GWM 모듈은 확장된 4개 포트(멀티 채널)를 지원합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

RS-485 통신이 가능한 장치들의 데이터를 수집하여 Accura 2500으로 전달

RS-485 포트 1개/4개^*를 이용하여 통신 프로토콜이 서로 다른 장치의 최대 60개의 데이터 수집 가능

Response packet(응답패킷)에 대한 타임아웃 시간 설정 가능

데이터 수집 완료 후 다음 데이터 수집 시작까지의 지연시간 설정 가능

* Accura 2550GW 모듈은 하나의 포트만을 지원하며, Accura 2550GWM 모듈은 4개의 포트를 지원한다.

카탈로그 다운로드

AccuraSM 프로그램 다운로드

전원/통신선 시뮬레이터 다운로드

스마트 분전반 디지털전력미터 Smart Distribution Panel Digital Power Meter

Accura 2500/2550

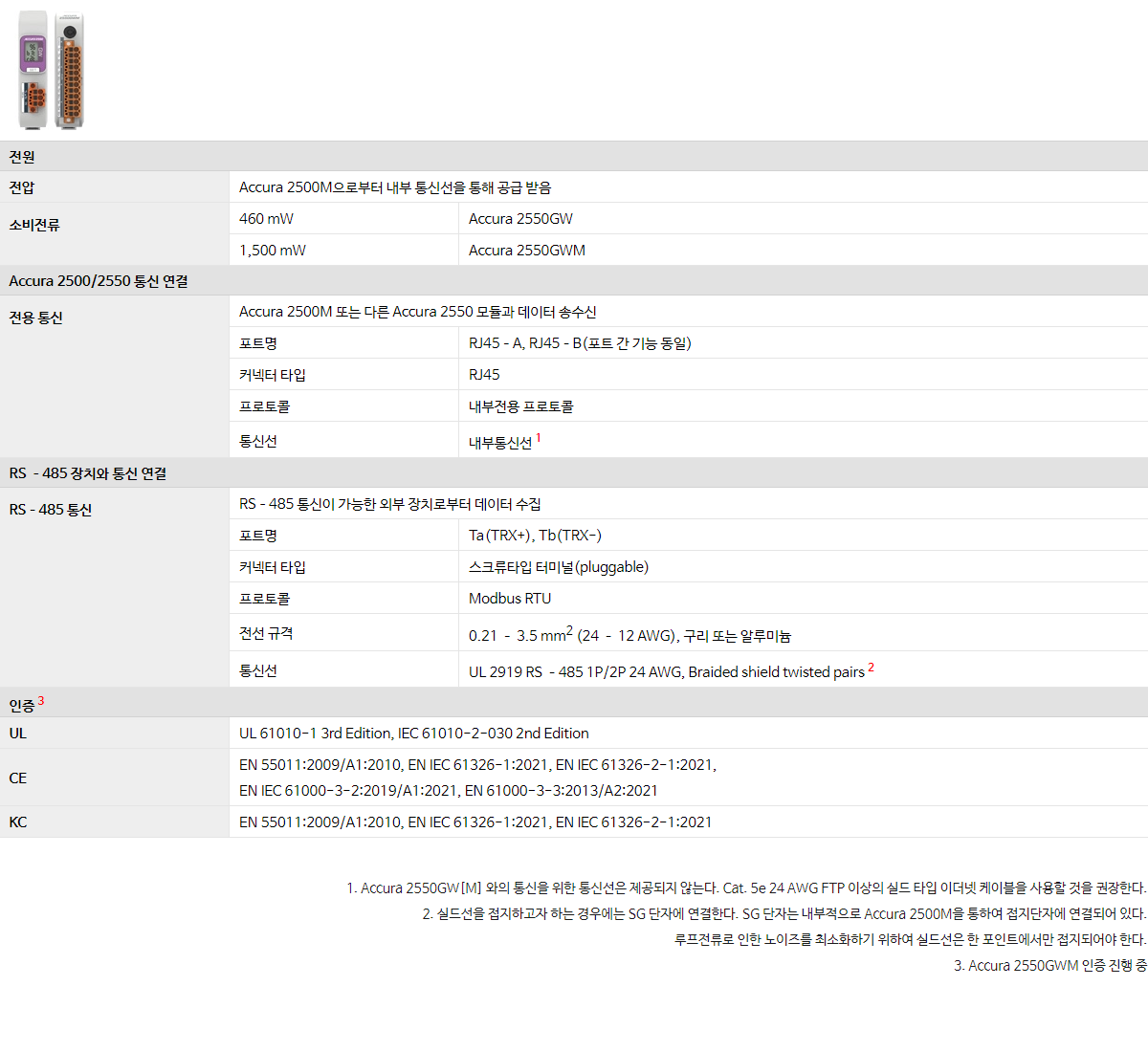

Accura 2550GW[M]

전원
전압	Accura 2500M으로부터 내부 통신선을 통해 공급 받음
소비전류	460 mW	Accura 2550GW
	1,500 mW	Accura 2550GWM
Accura 2500/2550 통신 연결
전용 통신	Accura 2500M 또는 다른 Accura 2550 모듈과 데이터 송수신
	포트명	RJ45–A, RJ45–B(포트 간 기능 동일)
	커넥터 타입	RJ45
	프로토콜	내부전용 프로토콜
	통신선	내부통신선¹
RS –485 장치와 통신 연결
RS–485 통신	RS–485 통신이 가능한 외부 장치로부터 데이터 수집
	포트명	Ta(TRX+), Tb(TRX-)
	커넥터 타입	스크류타입 터미널(pluggable)
	프로토콜	Modbus RTU
	전선 규격	0.21 – 3.5 mm² (24 – 12 AWG), 구리 또는 알루미늄
	통신선	UL 2919 RS –485 1P/2P 24 AWG, Braided shield twisted pairs²
인증³
UL	UL 61010-1 3rd Edition, IEC 61010-2-030 2nd Edition
CE	EN 55011:2009/A1:2010, EN IEC 61326-1:2021, EN IEC 61326-2-1:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021
KC	EN 55011:2009/A1:2010, EN IEC 61326-1:2021, EN IEC 61326-2-1:2021

1. Accura 2550GW[M] 와의 통신을 위한 통신선은 제공되지 않는다. Cat. 5e 24 AWG FTP 이상의 실드 타입 이더넷 케이블을 사용할 것을 권장한다.
2. 실드선을 접지하고자 하는 경우에는 SG 단자에 연결한다. SG 단자는 내부적으로 Accura 2500M을 통하여 접지단자에 연결되어 있다.
루프전류로 인한 노이즈를 최소화하기 위하여 실드선은 한 포인트에서만 접지되어야 한다.
3. Accura 2550GWM 인증 진행 중

환경조건

기능
데이터수집	RS –485 통신이 가능한 장치들의 데이터를 수집하여 Accura 2500으로 전달
RS –485 통신
구분	Accura 2550GW	Accura 2550GWM
통신 채널수	1	4
포트명	Ta(TRX+), Tb(TRX-)	채널 1: Ta₁(TRX+), Tb₁(TRX-), SG₁¹
		채널 2: Ta₂(TRX+), Tb₂(TRX-), SG₂¹
		채널 3: Ta₃(TRX+), Tb₃(TRX-), SG₃¹
		채널 4: Ta₄(TRX+), Tb₄(TRX-), SG₄¹
커넥터 타입	스크류타입 터미널(pluggable)
프로토콜	Modbus RTU
통신선	UL 2919 RS –485 1P/2P 24 AWG, Braided shield twisted pairs¹
통신선 길이	최대 1,219 m (4,000 ft)
통신속도	1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps²
최대 연결장치 개수	버스당 32대

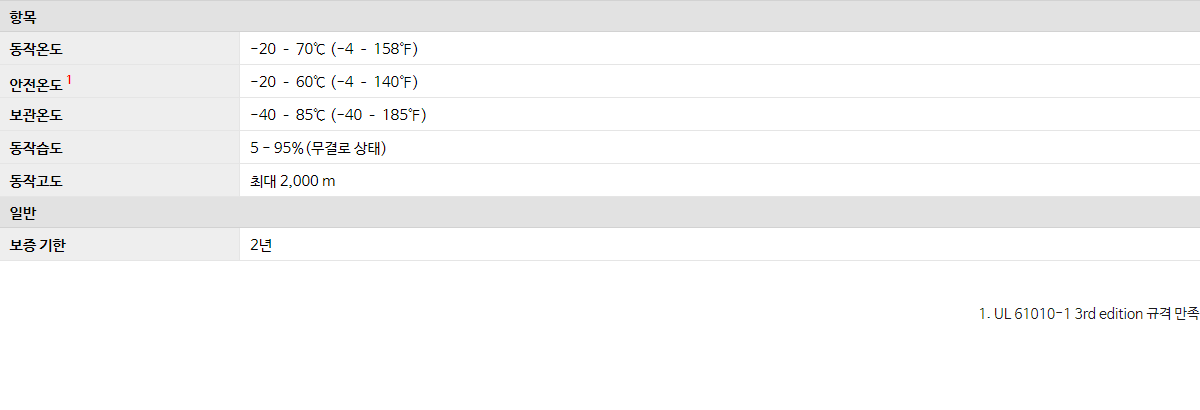

항목
동작온도	-20 – 70℃ (-4 – 158℉)
안전온도¹	-20 – 60℃ (-4 – 140℉)
보관온도	-40 – 85℃ (-40 – 185℉)
동작습도	5 - 95%(무결로 상태)
동작고도	최대 2,000 m
일반
보증 기한	2년
