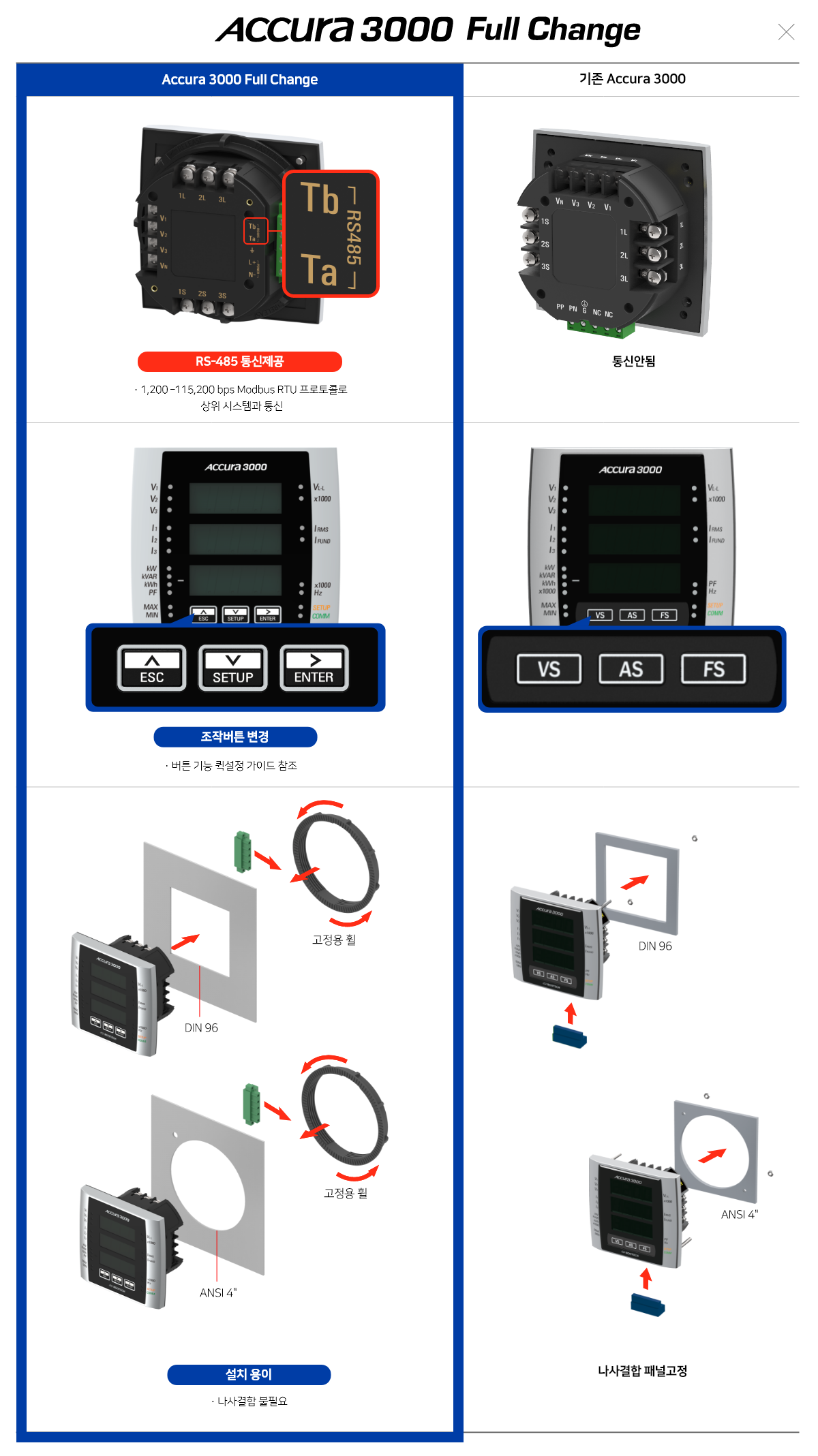

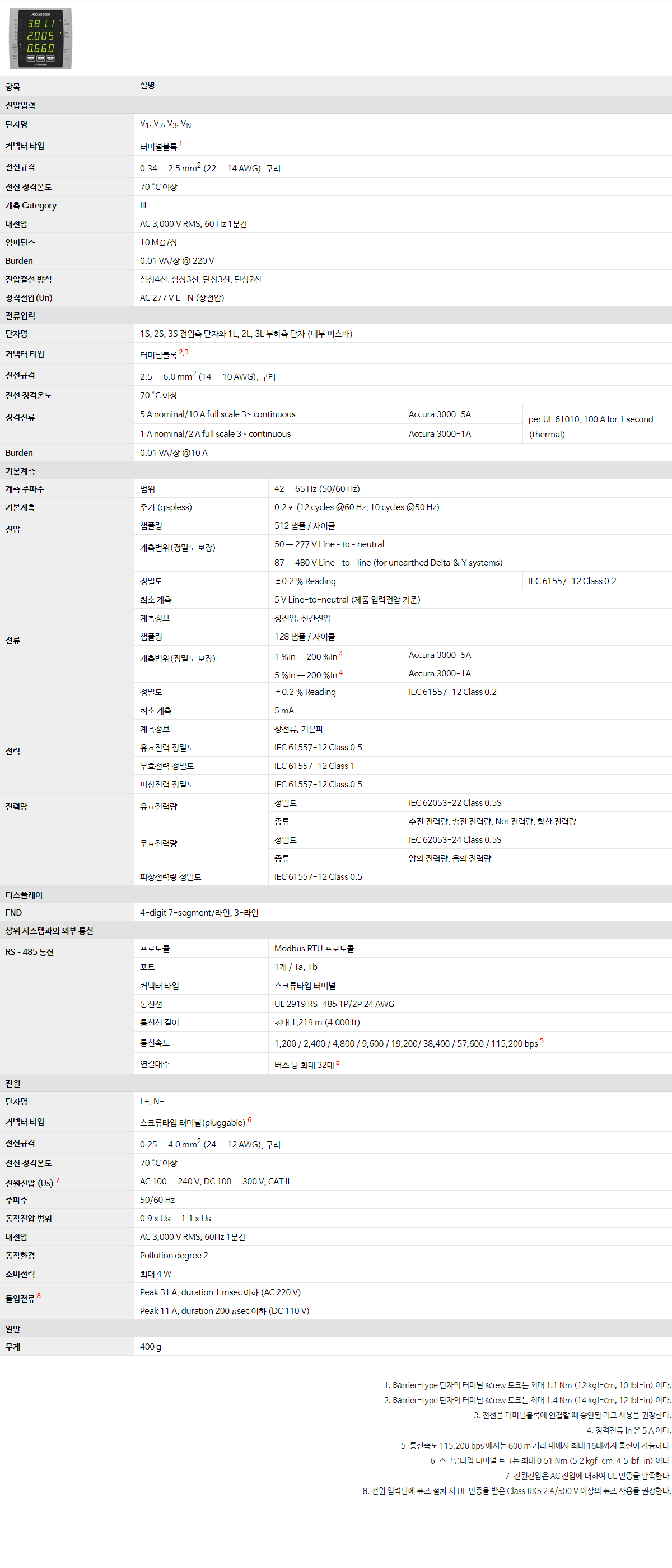

| 항목 |
설명 |
| 전압입력 |

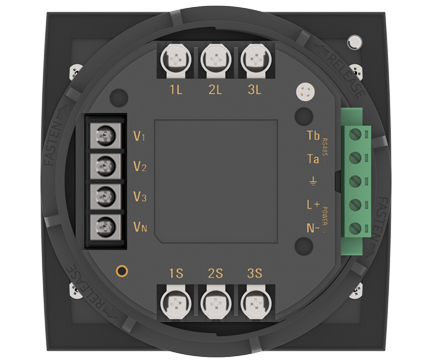

| 단자명 |
V1, V2, V3, VN |
| 커넥터 타입 |
터미널블록1 |
| 전선규격 |
0.34 - 2.5 mm2 (22 - 14 AWG), 구리 |
| 전선 정격온도 |
70 °C 이상 |
| 계측 Category |
III |
| 내전압 |
AC 3,000 V RMS, 60 Hz 1분간 |
| 임피던스 |
10 MΩ/상 |
| Burden |
0.01 VA/상 @ 220 V |
| 전압결선 방식 |
삼상4선, 삼상3선, 단상3선, 단상2선 |
| 정격전압(Un) |
AC 277 V L-N (상전압) |

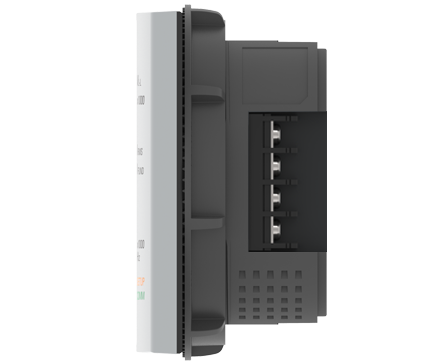

| 전류입력 |

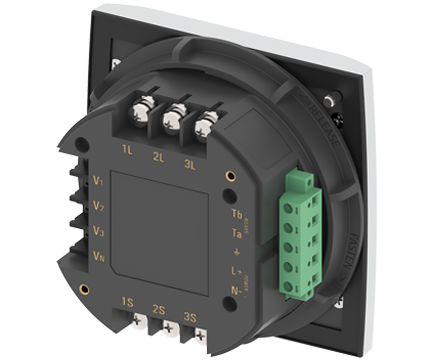

| 단자명 |
1S, 2S, 3S 전원측 단자와 1L, 2L, 3L 부하측 단자 (내부 버스바) |
| 커넥터 타입 |
터미널블록2,3 |
| 전선규격 |
2.5 - 6.0 mm2 (14 - 10 AWG), 구리 |
| 전선 정격온도 |
70 °C 이상 |
|
정격전류
|
5 A nominal/10 A full scale 3~ continuous |
Accura 3000-5A |
per UL 61010, 100 A for 1 second (thermal)
|
| 1 A nominal/2 A full scale 3~ continuous |
Accura 3000-1A |
| Burden |
0.01 VA/상 @10 A |
| 기본계측 |
| 계측 주파수 |
범위 |
42 - 65 Hz (50/60 Hz) |
| 기본계측 |
주기 (gapless) |
0.2초 (12 cycles @60 Hz, 10 cycles @50 Hz) |
|
전압
|
샘플링 |
512 샘플 / 사이클 |
|
계측범위(정밀도 보장)
|
50 - 277 V Line-to-neutral |
| 87 - 480 V Line-to-line (for unearthed Delta & Y systems) |
| 정밀도 |
±0.2 % Reading |
IEC 61557-12 Class 0.2 |
| 최소 계측 |
5 V Line-to-neutral (제품 입력전압 기준) |
| 계측정보 |
상전압, 선간전압 |
|
전류
|
샘플링 |
128 샘플 / 사이클 |
|
계측범위(정밀도 보장)
|
1 %In - 200 %In4 |
Accura 3000-5A |
| 5 %In - 200 %In4 |
Accura 3000-1A |
| 정밀도 |
±0.2 % Reading |
IEC 61557-12 Class 0.2 |
| 최소 계측 |
5 mA |
| 계측정보 |
상전류, 기본파 |
|
전력
|
유효전력 정밀도 |
IEC 61557-12 Class 0.5 |
| 무효전력 정밀도 |
IEC 61557-12 Class 1 |
| 피상전력5 정밀도 |
IEC 61557-12 Class 0.5 |
|
전력량
|
유효전력량
|
정밀도 |
IEC 62053-22 Class 0.5S |
| 종류 |
수전 전력량, 송전 전력량, Net 전력량, 합산 전력량 |
|
무효전력량5
|
정밀도 |
IEC 62053-24 Class 0.5S |
| 종류 |
양의 전력량, 음의 전력량 |
| 피상전력량5 정밀도 |
IEC 61557-12 Class 0.5 |

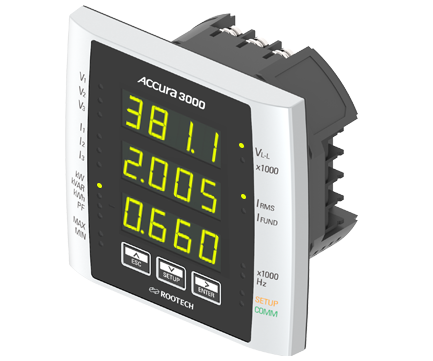

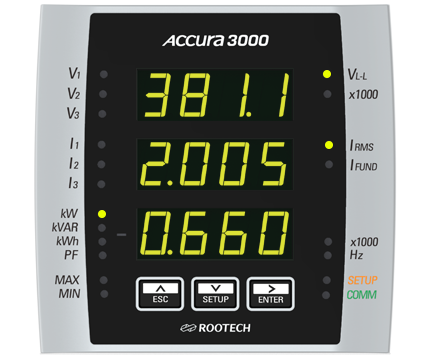

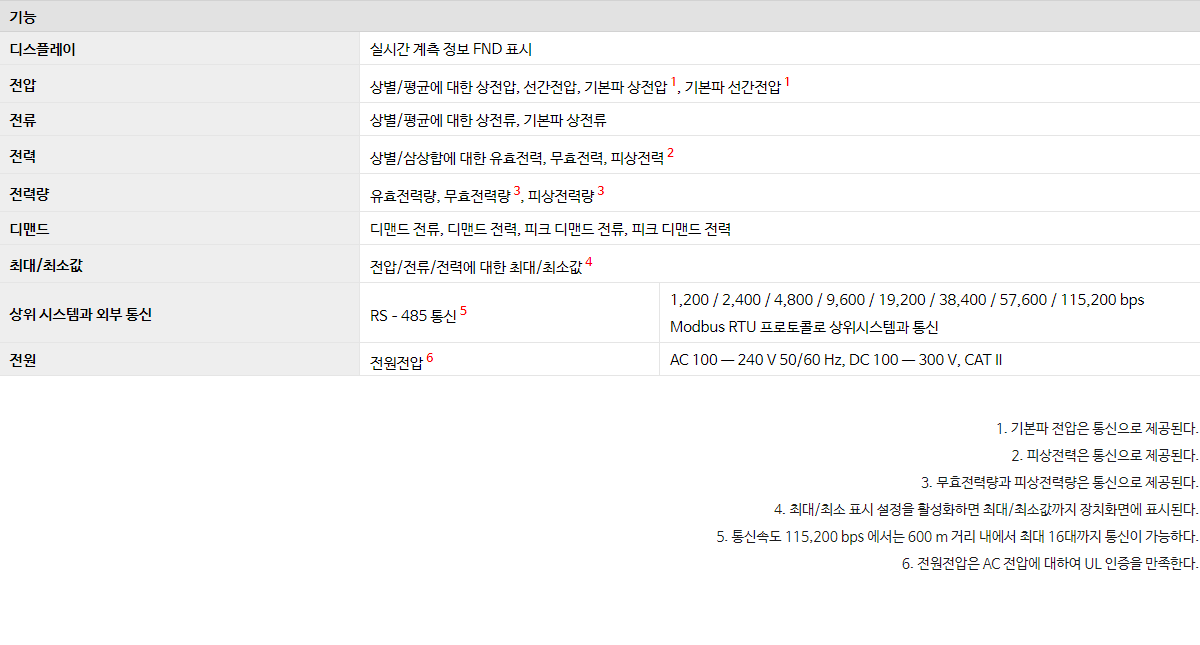

| 디스플레이 |
| FND |
4-digit 7-segment/라인, 3-라인 |
| 상위 시스템과의 외부 통신 |
|
RS-485 통신
|
프로토콜 |
Modbus RTU 프로토콜 |
| 포트 |
1개 / Ta, Tb |
| 커넥터 타입 |
스크류타입 터미널 |
| 통신선 |
UL 2919 RS-485 1P/2P 24 AWG |
| 통신선 길이 |
최대 1,219 m (4,000 ft) |
| 통신속도 |
1,200 / 2,400 / 4,800 / 9,600 / 19,200/ 38,400 / 57,600 / 115,200 bps6 |
| 연결대수 |
버스 당 최대 32대6 |

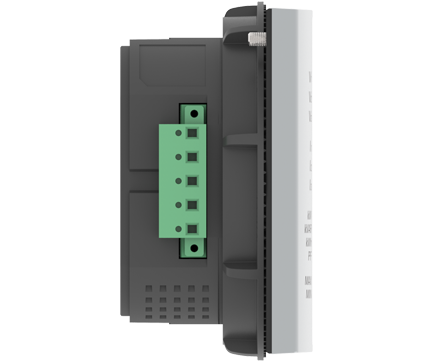

| 전원 |
| 단자명 |
L+, N- |
| 커넥터 타입 |
스크류타입 터미널(pluggable)7 |
| 전선규격 |
0.25 - 4.0 mm2 (24 - 12 AWG), 구리 |
| 전선 정격온도 |
70 °C 이상 |
| 전원전압 (Us)8 |
AC 100 - 240 V, DC 100 - 300 V, CAT II |
| 주파수 |
50/60 Hz |
| 동작전압 범위 |
0.9 x Us - 1.1 x Us |
| 내전압 |
AC 3,000 V RMS, 60Hz 1분간 |

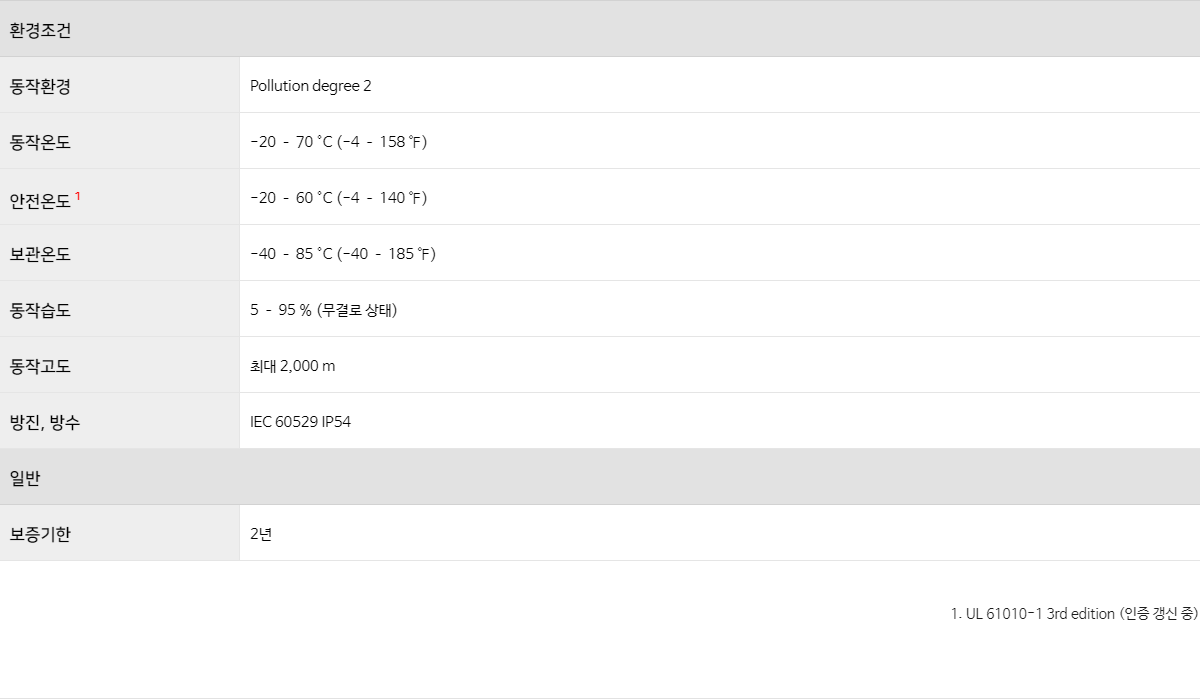

| 동작환경 |
Pollution degree 2 |
| 소비전력 |
최대 3 W |
|
돌입전류9
|
Peak 31 A, duration 1 msec 이하 (AC 220 V) |
| Peak 11 A, duration 200 μsec 이하 (DC 110 V) |
| 일반 |
| 무게 |
400 g |
1. Barrier-type 단자의 터미널 screw 토크는 1.1 Nm (12 kgf-cm, 10 Ibf-in) 이다.
2. Barrier-type 단자의 터미널 screw 토크는 1.4 Nm (14 kgf-cm, 12 Ibf-in) 이다.
3. 전선을 터미널블록에 연결할 때 승인된 러그 사용을 권장한다.
4. 정격전류 In 은 5 A/1 A 이다.
5. 제품 화면에 표시되지 않고 통신으로만 제공된다.
6. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
7. 스크류타입 터미널 토크는 0.51 Nm (5.2 kgf-cm, 4.5 Ibf-in) 이다.
8. 전원전압은 AC 전압에 대하여 UL 인증을 만족한다.
9. 전원 입력단에 퓨즈 설치 시 UL 인증을 받은 Class RK5 2 A/500 V 이상의 퓨즈 사용을 권장한다.
