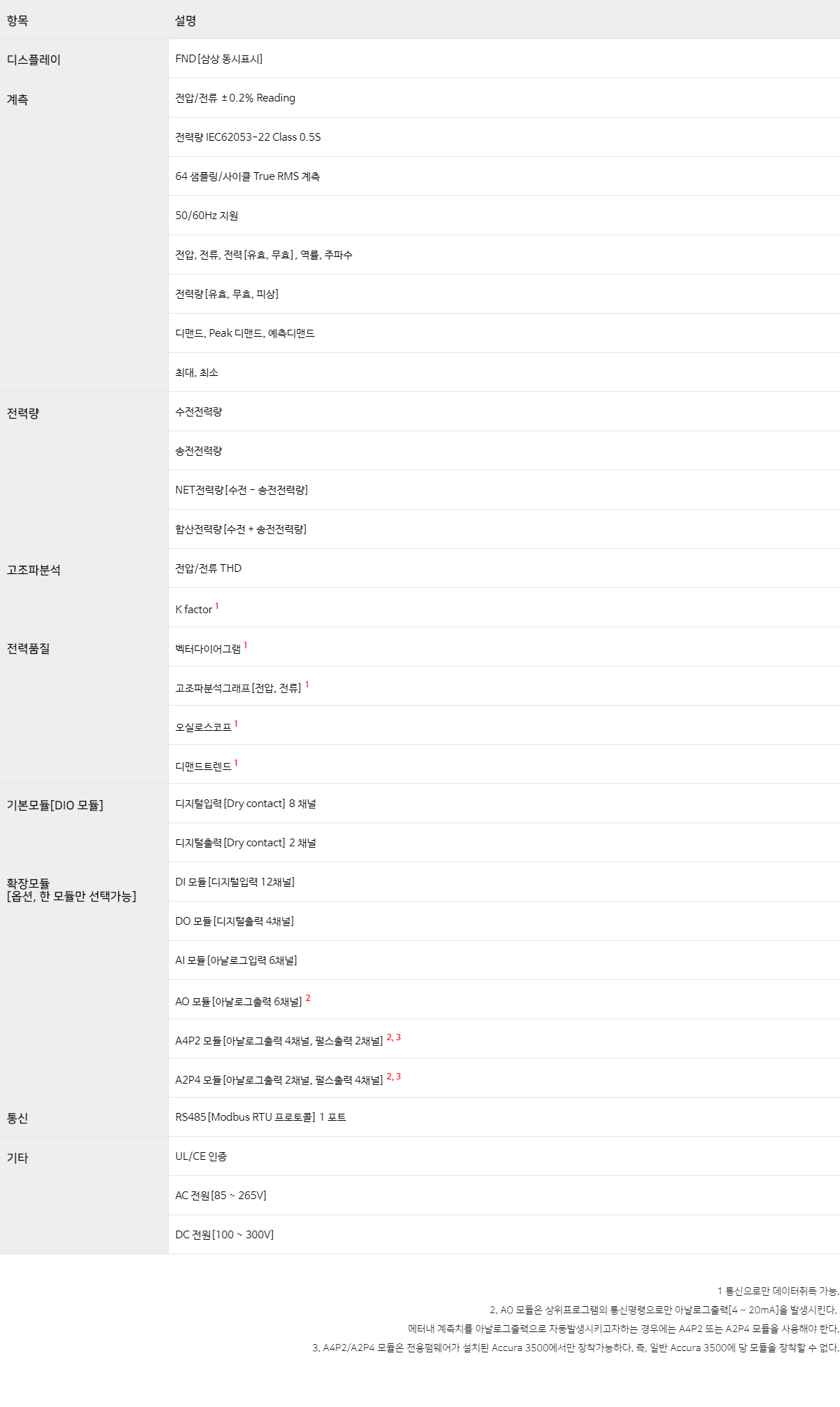

| 항목 |
설명 |

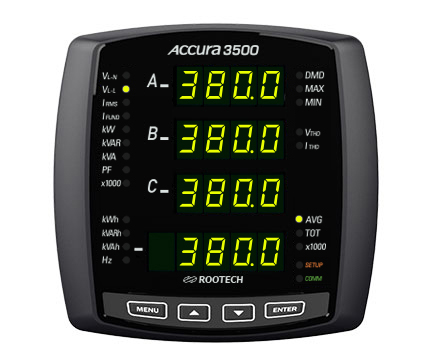

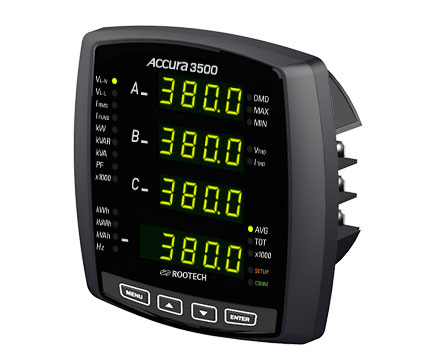

| 디스플레이 |
FND[삼상 동시표시] |
|
계측
|
전압/전류 ±0.2% Reading |
| 전력량 IEC62053-22 Class 0.5S |
| 64 샘플링/사이클 True RMS 계측 |
| 50/60Hz 지원 |
| 전압, 전류, 전력(유효, 무효), 역률, 주파수 |
| 전력량(유효, 무효, 피상) |
| 디맨드, Peak 디맨드, 예측디맨드 |
| 최대, 최소 |
|
전력량
|
수전전력량 |
| 송전전력량 |
| NET전력량(수전 - 송전전력량) |
| 합산전력량(수전 + 송전전력량) |
|
고조파분석
|
전압/전류 THD |
| K factor1 |
|
전력품질
|
벡터다이어그램1 |
| 고조파분석그래프(전압, 전류)1 |
| 오실로스코프1 |
| 디맨드트렌드1 |
|

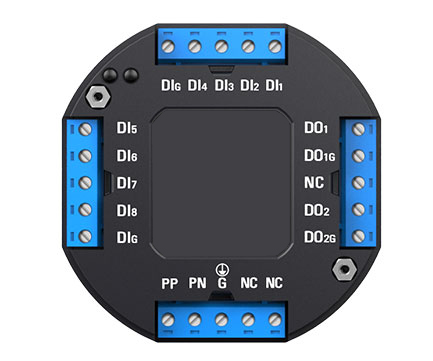

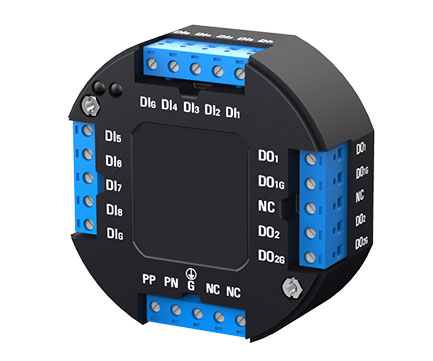

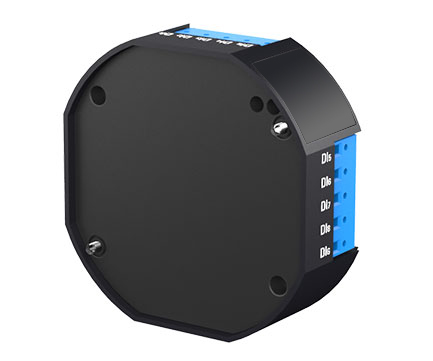

기본모듈(DIO 모듈)
|

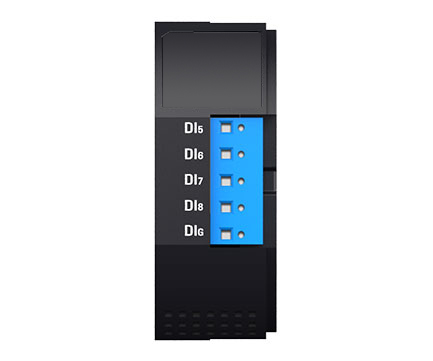

디지털입력(Dry contact) 8 채널 |

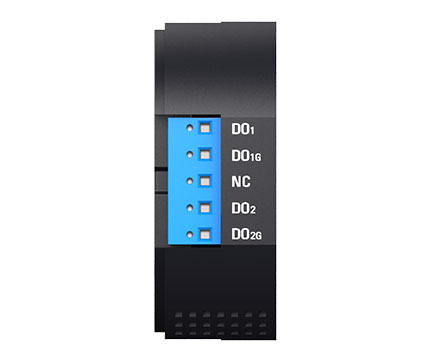

| 디지털출력(Dry contact) 2 채널 |
|
확장모듈
(옵션, 한 모듈만 선택가능)
|
DI 모듈(디지털입력 12채널) |

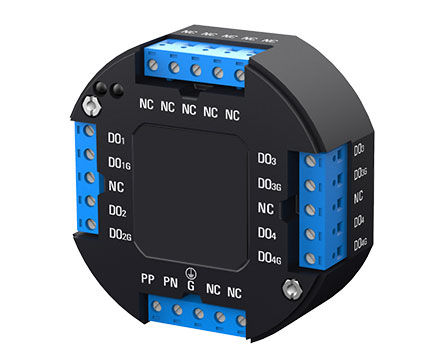

| DO 모듈(디지털출력 4채널) |

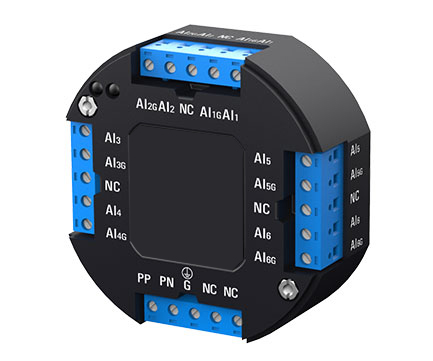

| AI 모듈(아날로그입력 6채널) |
| AO 모듈(아날로그출력 6채널)2 |
| A4P2 모듈(아날로그출력 4채널, 펄스출력 2채널)2, 3 |
| A2P4 모듈(아날로그출력 2채널, 펄스출력 4채널)2, 3 |
| 통신 |
RS–485(Modbus RTU 프로토콜) 1 포트 |
|
기타
|
UL/CE 인증 |
| AC 전원(85 ~ 265V) |
| DC 전원(100 ~ 300V) |
1 통신으로만 데이터취득 가능.
2. AO 모듈은 상위프로그램의 통신명령으로만 아날로그출력(4 ~ 20mA)을 발생시킨다.
메터내 계측치를 아날로그출력으로 자동발생시키고자하는 경우에는 A4P2 또는 A2P4 모듈을 사용해야 한다.
3. A4P2/A2P4 모듈은 전용펌웨어가 설치된 Accura 3500에서만 장착가능하다. 즉, 일반 Accura 3500에 당 모듈을 장착할 수 없다.
