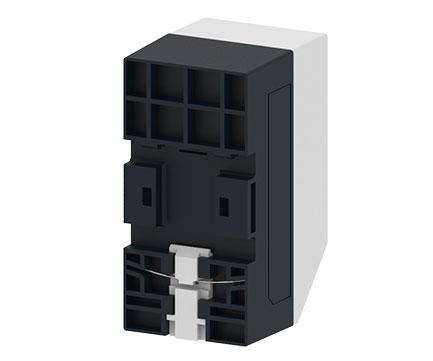

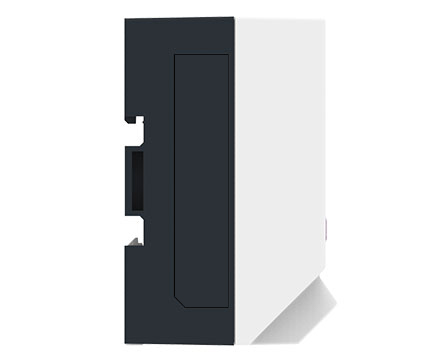

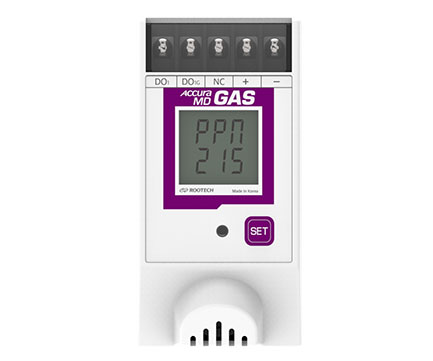

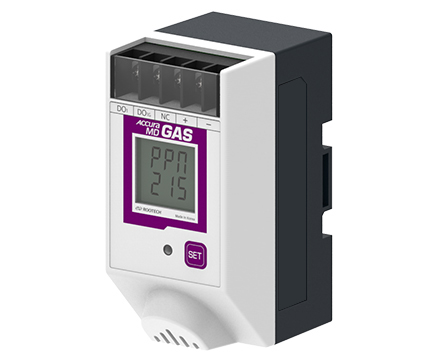

Accura MD-GAS

Accura MD-GAS 가스 센서 모듈

Stand-alone Gas Module

Accura MD GAS 모듈은 가스 센서로 분전반(배전반) 내의 가연성 가스를 측정하여
가스 농도 상승 이벤트 알림을 제공합니다.

Accura MD-GAS

Stand-alone Gas Module

Accura MD GAS 모듈은 가스 센서로 분전반(배전반) 내의 가연성 가스를 측정하여 가스 농도 상승 이벤트 알림을 제공합니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

가스센서: TGS813 가연성가스 검지용[tin dioxide(SnO₂) semiconductor]

다양한 가연성가스(메탄, 프로판, 부탄) 고감도계측

설정된 기준값 이상으로 가스농도가 상승하면 이벤트 발생

이벤트 발생 시 DO(Digital Output) 출력 및 LED 점멸

카탈로그 다운로드

Gas 농도 ppm 계측

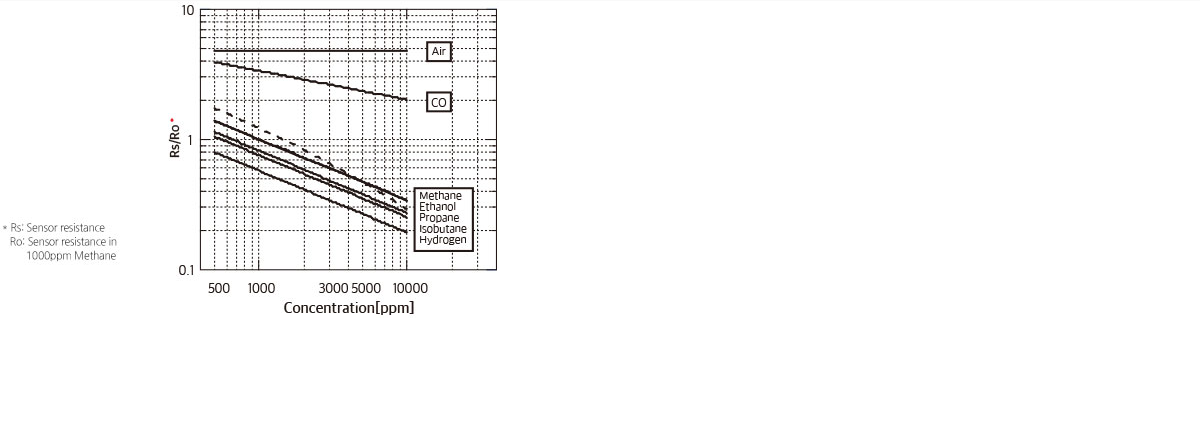

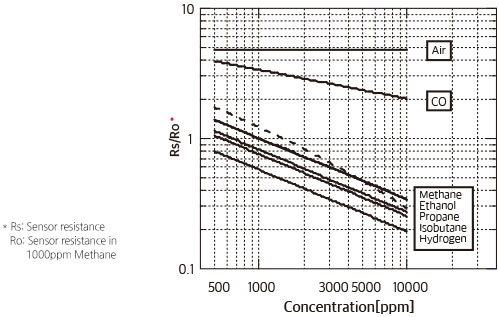

Sensitivity Characteristics

디지털 출력/ 동작전원

어플리케이션

환경조건/무게

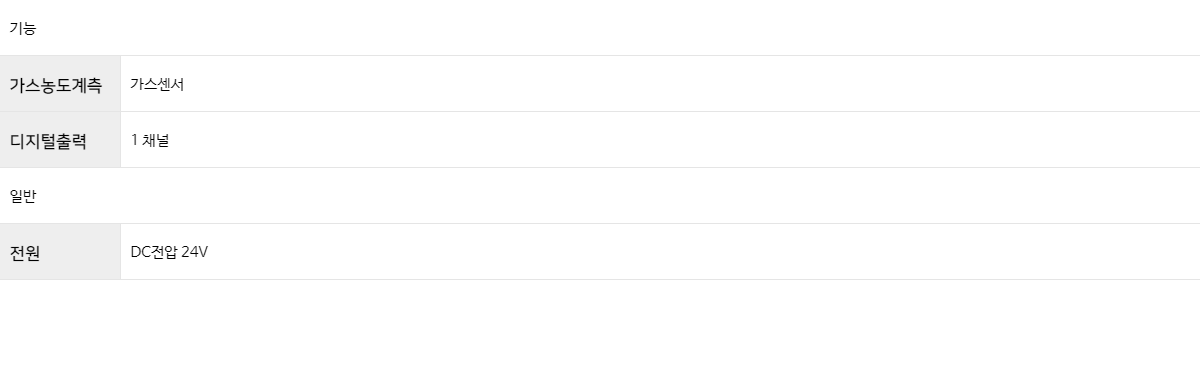

기능
가스농도계측	가스센서
디지털출력	1 채널
일반
전원	DC전압 24V

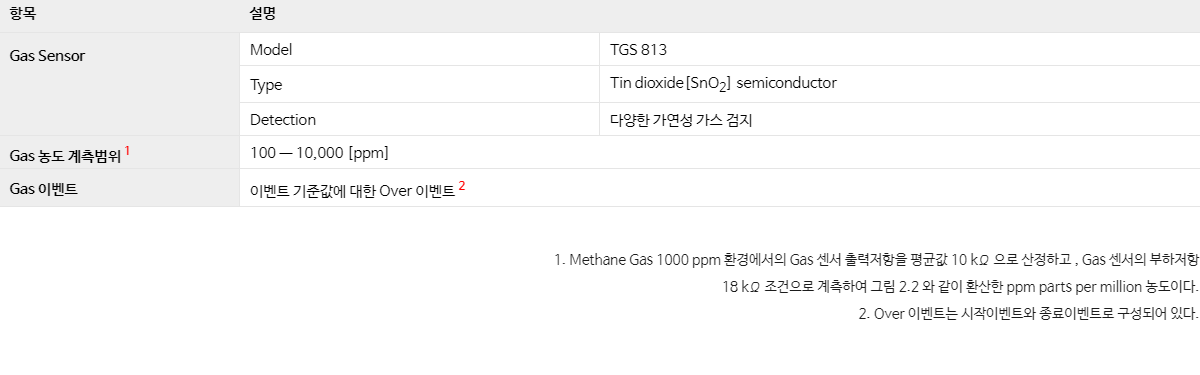

항목	설명
가스센서	Model	TGS 813
	Type	Tin dioxide[SnO2] semiconductor
	Detection	Wide range of combustible gases
가스농도 계측범위¹	100 ~ 10,000[ppm]
가스이벤트	기준값에 대한 상승이벤트²

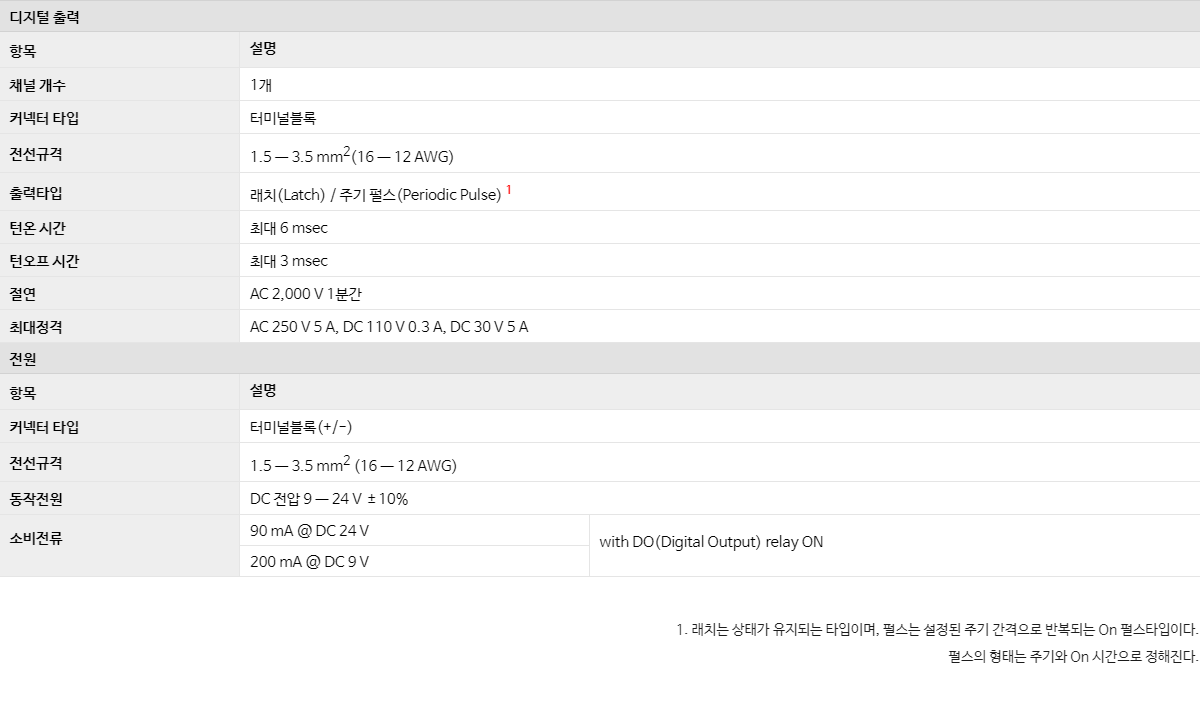

디지털 출력
항목	설명
커넥터타입	터미널블록
전선규격	1.5 to 3.5 mm²(16 to 12 AWG)
출력타입	래치(Latch)/ 펄스(Pulse)¹
턴온시간	최대 6msec
턴오프시간	최대 3msec
절연	AC 2,000V 1분간
최대정격	AC 250V 5A, DC 110V 0.3A, DC 30V 5A
동작전원
항목	설명
커넥터타입	터미널블록(+/-)
전선규격	1.5 to 3.5 mm² (16 to 12AWG)
동작전원	DC 전압 9–24V ±10%
소비전류	90mA @ DC 24V	with DO(Digital Output) relay ON
	200mA @ DC 9V

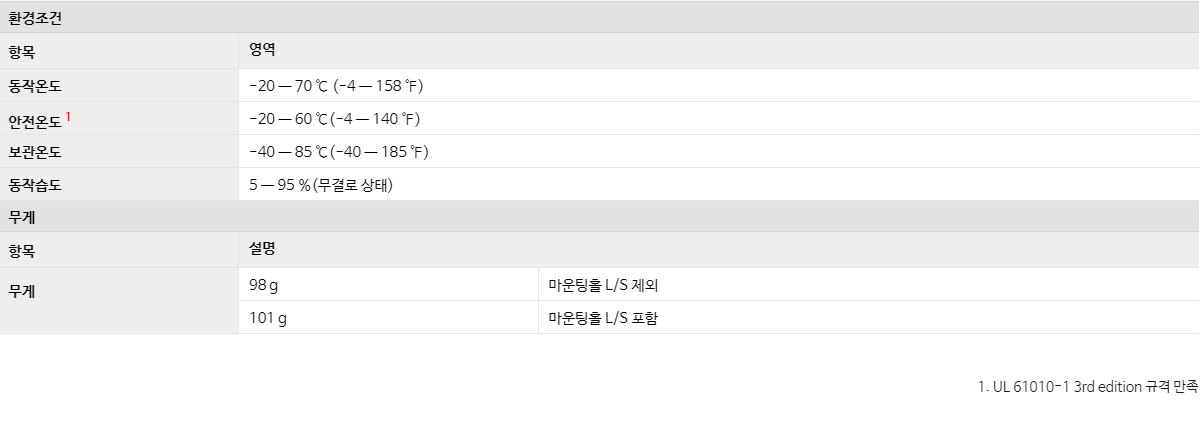

환경조건
항목	영역
동작온도	-20 to 70℃(-4 to 158℉)
안전온도¹	-20 to 65℃(-4 to 149℉)
보관온드	-20 to 85℃(-40 to 185℉)
동작습도	무결로상태 5 - 95%
무게
항목	설명
무게	98 g	마운팅홀 L/S 제외
	101 g	마운팅홀 L/S 포함

제품문의 010 4555 3806

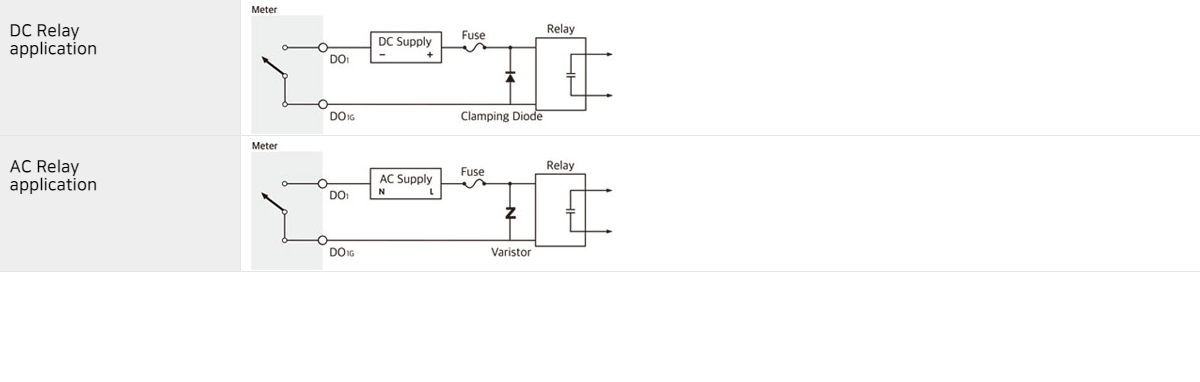

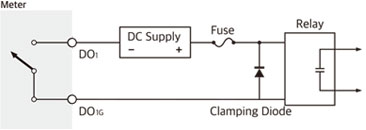

DC Relay Application

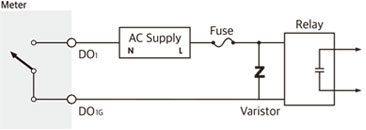

AC Relay Application
