요약

모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임

IEC 61557-12 Class 0.5 수준의 정밀계측

접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단

목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공

MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화

유지보수의 용이성 제공

장치이중화를 지원하는 HMI 모듈

컬러 터치 TFT LCD를 가진 인입유닛 통합모듈 HMI 모듈 통하여 뛰어난 현장 분석 기능을 제공

통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP 제어 모듈과 제어 게이트웨이

장치간 통신신뢰성을 높인 통신이중화 지원

높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원

통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공

제어 유연성을 제공하는 제어로직 에디터(Accura Logic Editor) 제공

모터유닛 보호제어모듈 HMI Display

Accura 2750P[C] 연계 동작

모터유닛 정보 표시

모터유닛 셋업 지원

카탈로그 다운로드

Accura Setup 프로그램 다운로드

Accura 2700/2750

Accura 2700M Accura 2700D Accura 2750P[C] Accura 2750INV/VOL

Accura 2700/2750

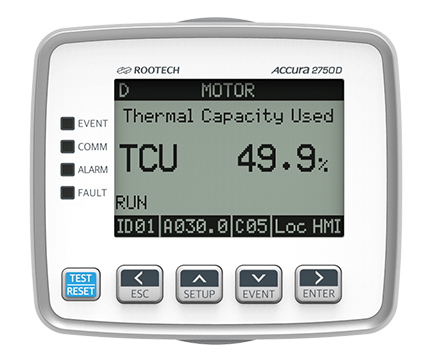

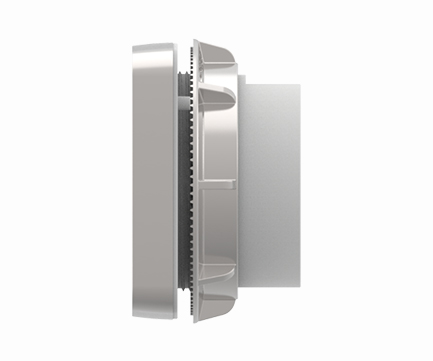

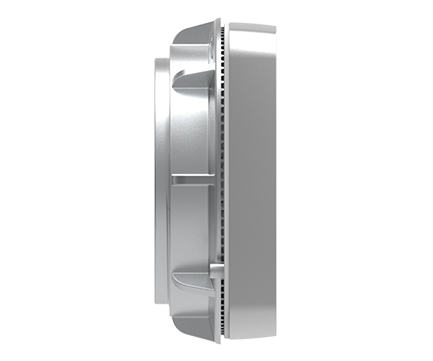

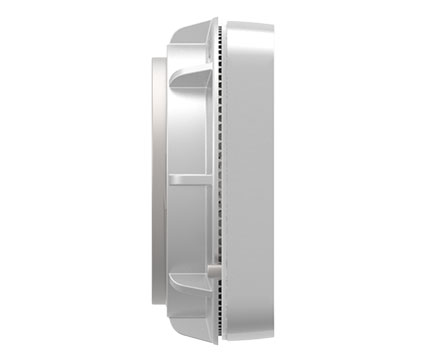

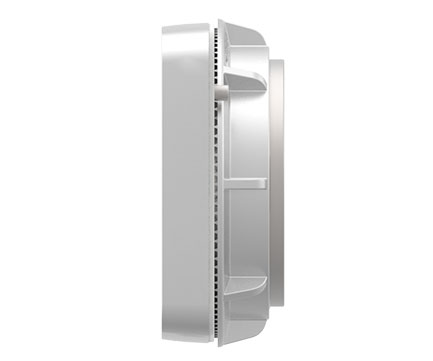

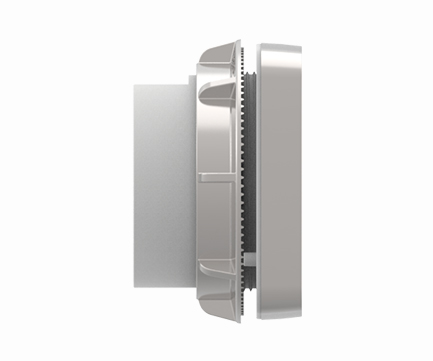

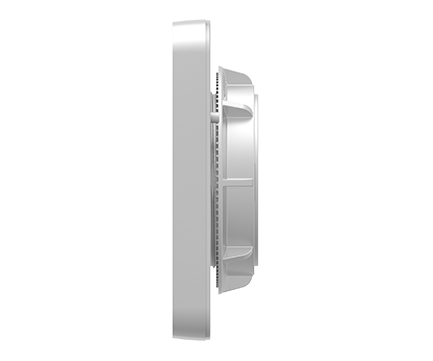

Accura 2750D[C/CI] 모터유닛 보호[제어]모듈 HMI 모듈

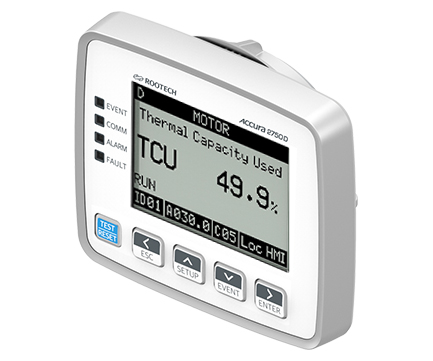

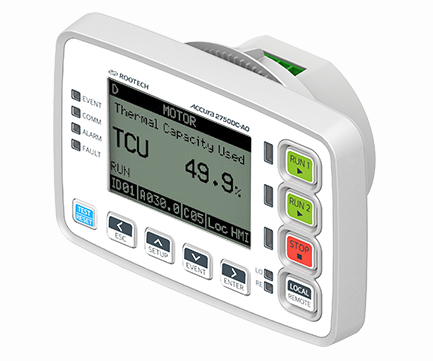

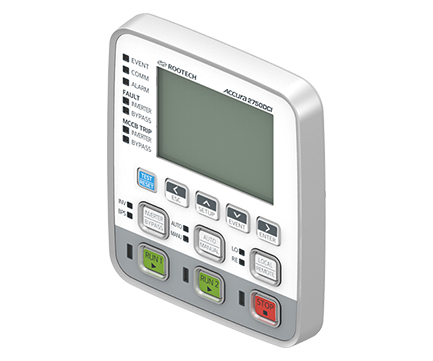

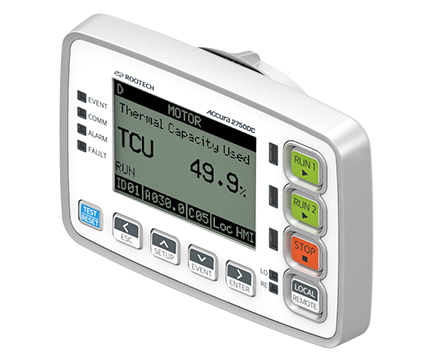

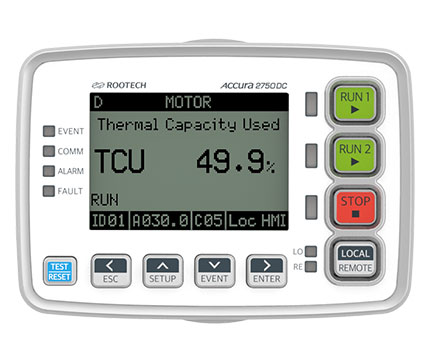

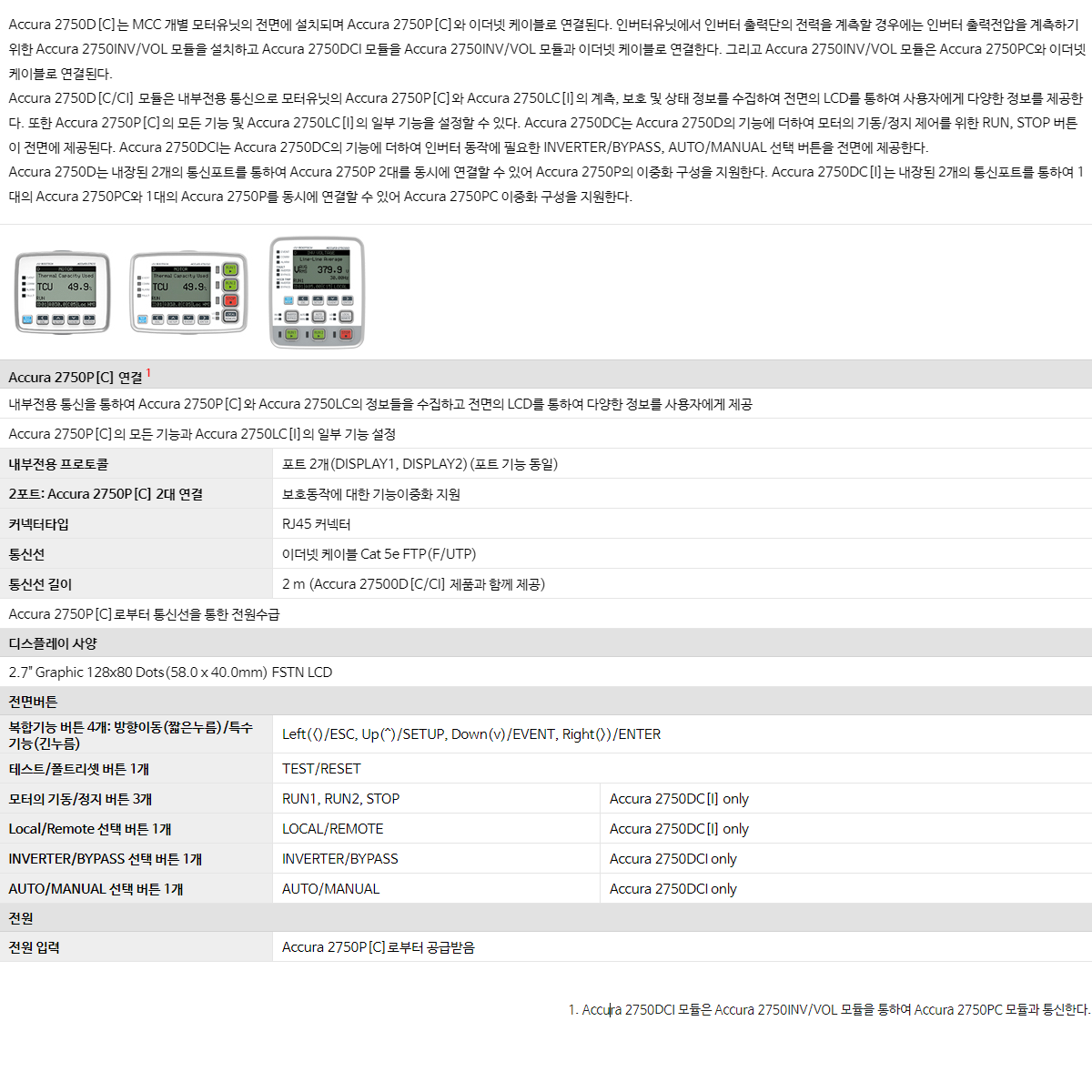

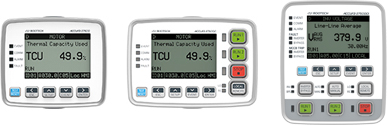

Accura 2750D[C]는 MCC 개별 모터유닛의 전면에 설치되며 Accura 2750P[C]와 이더넷 케이블로 연결된다. 인버터유닛에서 인버터 출력단의 전력을 계측할 경우에는 인버터 출력전압을 계측하기 위한 Accura 2750INV/VOL 모듈을 설치하고 Accura 2750DCI 모듈을 Accura 2750INV/VOL 모듈과 이더넷 케이블로 연결한다. 그리고 Accura 2750INV/VOL 모듈은 Accura 2750PC와 이더넷 케이블로 연결된다. Accura 2750D[C/CI] 모듈은 내부전용 통신으로 모터유닛의 Accura 2750P[C]와 Accura 2750LC[I]의 계측, 보호 및 상태 정보를 수집하여 전면의 LCD를 통하여 사용자에게 다양한 정보를 제공한다. 또한 Accura 2750P[C]의 모든 기능 및 Accura 2750LC[I]의 일부 기능을 설정할 수 있다. Accura 2750DC는 Accura 2750D의 기능에 추가로 모터의 기동/정지 제어를 위한 RUN, STOP 버튼을 전면에 제공한다. Accura 2750DCI는 Accura 2750DC의 기능에 추가로 인버터 동작에 필요한 INVERTER/BYPASS, AUTO/MANUAL 선택 버튼을 전면에 제공한다. Accura 2750D는 내장된 2개의 통신포트를 통하여 Accura 2750P 2대를 동시에 연결할 수 있어 Accura 2750P의 이중화 구성을 지원한다. Accura 2750DC[I]는 내장된 2개의 통신포트를 통하여 1대의 Accura 2750PC와 1대의 Accura 2750P를 동시에 연결할 수 있어 Accura 2750PC 이중화 구성을 지원한다.
Accura 2750P[C] 연결¹
내부전용 통신을 통하여 Accura 2750P[C]와 Accura 2750LC의 정보들을 수집하고 전면의 LCD를 통하여 다양한 정보를 사용자에게 제공
Accura 2750P[C]의 모든 기능과 Accura 2750LC의 일부 기능 설정

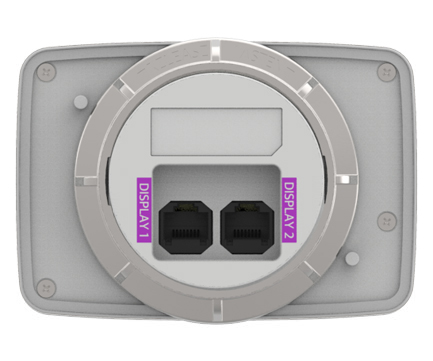

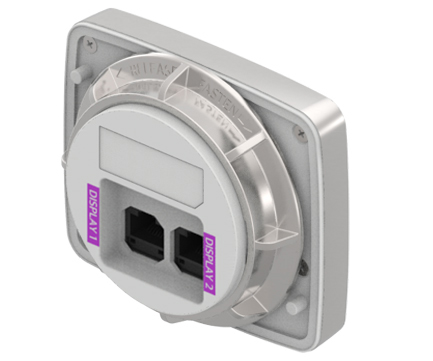

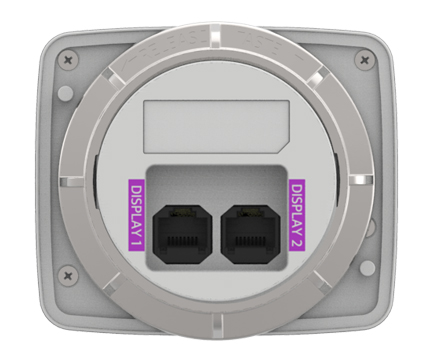

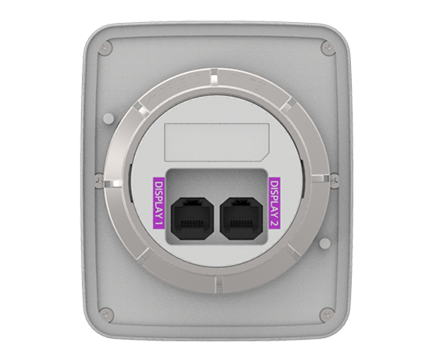

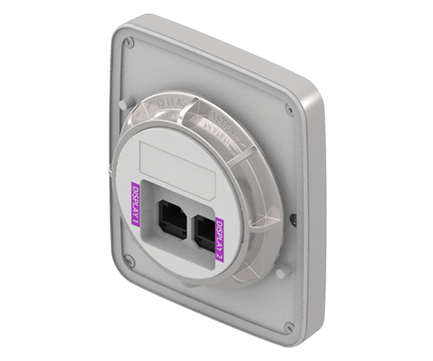

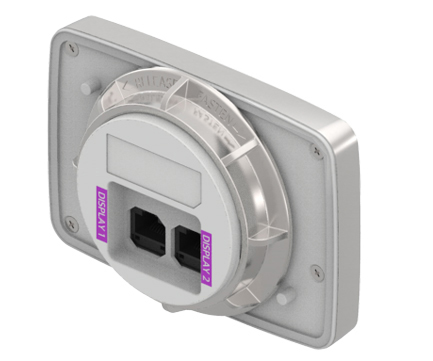

내부전용 프로토콜	포트 2개(DISPLAY1, DISPLAY2)(포트간 기능 동일)
2포트: Accura 2750P[C] 2대 연결	보호동작에 대한 기능이중화 지원
커넥터타입	RJ45 커넥터
통신선	이더넷 케이블 Cat 5e FTP[F/UTP]
통신선 길이	최대 3.5m
Accura 2750P[C]로부터 통신선을 통한 전원수급
디스플레이 사양
2.7" Graphic 80x128 Dots[40.0 x 58.0mm] FSTN LCD
전면버튼
복합기능 버튼 4개: 방향이동[짧은누름]/특수기능[긴누름]	Left[<]/ESC, Up[^]/SETUP, Down[v]/EVENT, Right[>]/ENTER
테스트/폴트리셋 버튼 1개	TEST/RESET

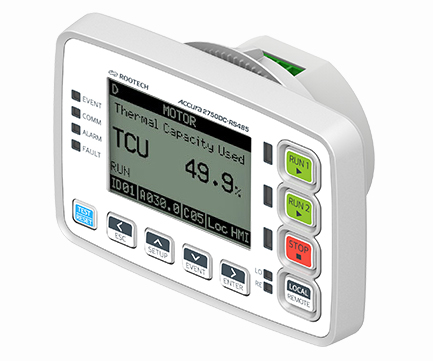

모터의 기동/정지 버튼 3개	RUN1, RUN2, STOP	Accura 2750DC[I] Only
Local/Remote 선택 버튼 1개	LOCAL/REMOTE	Accura 2750DC[I] Onlyy
INVERTER/BYPASS 선택 버튼 1개	INVERTER/BYPASS	Accura 2750DCI Only
AUTO/MANUAL 선택 버튼 1개	AUTO/MANUAL	Accura 2750DCI Only
제어전원
전원 입력	Accura 2750P[C]로부터 공급받음

1. Accura 2750DCI 모듈은 Accura 2750INV/VOL 모듈을 통하여 Accura 2750PC 모듈과 통신한다.

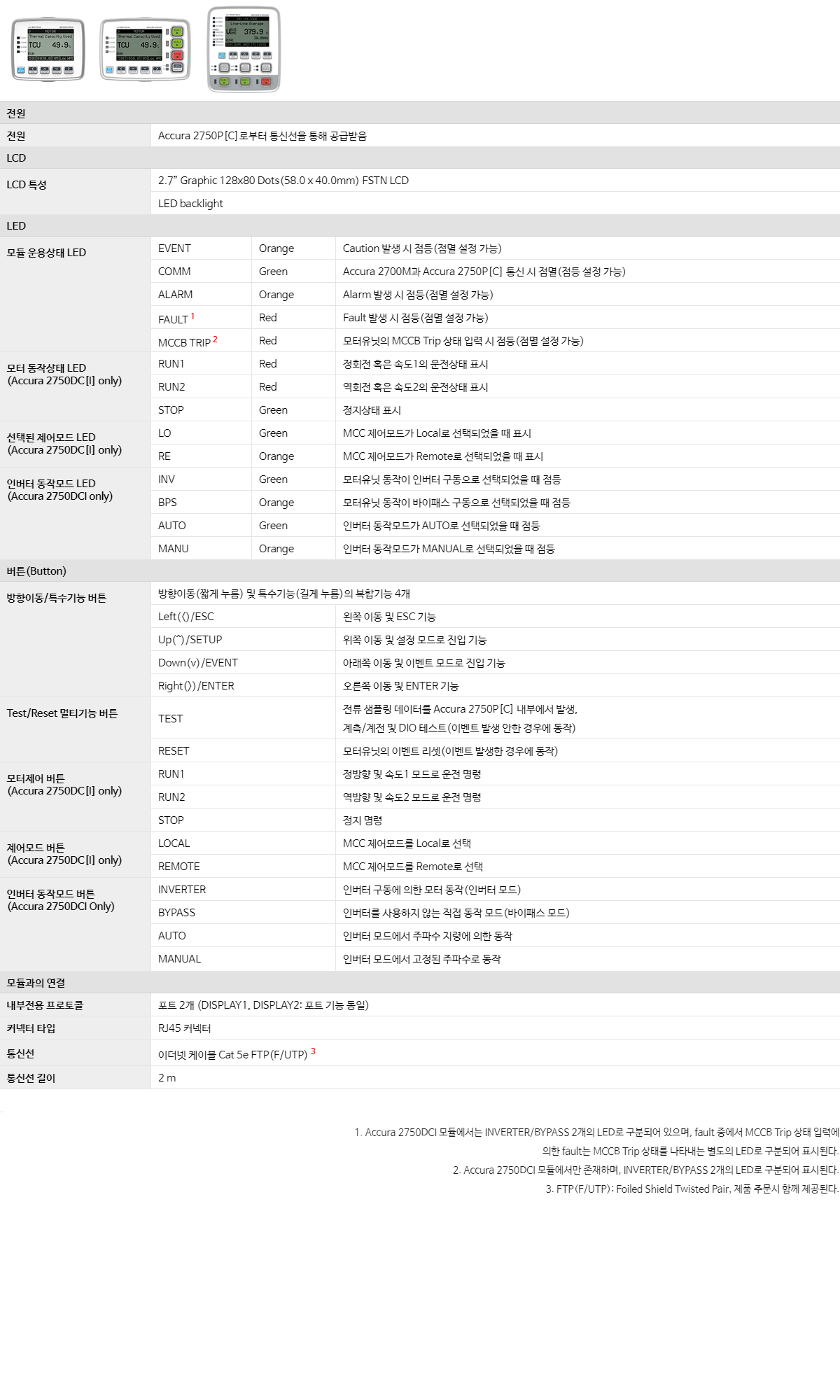

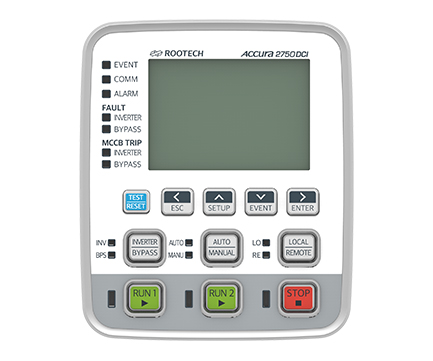

Accura 2750D[C/CI] 모터유닛/인버터유닛 보호[제어] HMI 모듈

제어전원입력
제어전원입력	Accura 2750PC로부터 통신선을 통해 공급받음
LCD
LCD 특성	2.7” Graphic 80x128 Dots(40.0 x 58.0mm) FSTN LCD
	LED backlight
LED
모듈 운용상태 LED	EVENT	Orange	이벤트 발생 시 점등(점멸 설정 가능)
	COMM	Green	Accura 2700M과 Accura 2750P[C] 통신 시 점멸(점등 설정 가능)
	ALARM	Orange	Alarm 발생 시 점등(점멸 설정 가능)
	FAULT¹	Red	Fault 발생 시 점등(점멸 설정 가능)
	MCCB TRIP²	Red	모터유닛의 MCCB Trip 상태 입력 시 점등(점멸 설정 가능)
모터 동작상태 LED (Accura 2750DC[I] only)	RUN1	Red	정회전 혹은 속도1의 운전상태 표시
	RUN2	Red	역회전 혹은 속도2의 운전상태 표시
	STOP	Green	정지상태 표시
선택된 제어모드 LED (Accura 2750DC[I] only)	LO	Green	MCC 제어모드가 Local로 선택되었을 때 표시
	RE	Orange	MCC 제어모드가 Remote로 선택되었을 때 표시
인버터 동작모드 LED (Accura 2750DCI only)	INV	Green	모터유닛 동작이 인버터 구동으로 선택되었을 때 점등
	BPS	Orange	모터유닛 동작이 바이패스 구동으로 선택되었을 때 점등
	AUTO	Green	인버터 동작모드가 AUTO로 선택되었을 때 점등
	MANU	Orange	인버터 동작모드가 MANUAL로 선택되었을 때 점등
버튼(Button)
방향이동/특수기능 버튼	방향이동(짧게 누름) 및 특수기능(길게 누름)의 복합기능 4개
	Left[<]/ESC		왼쪽 이동 및 ESC 기능
	Up[^]/SETUP		위쪽 이동 및 셋업 모드로 진입 기능
	Down[v]/EVENT		아래쪽 이동 및 이벤트 모드로 진입 기능
	Right[>]/ENTER		오른쪽 이동 및 ENTER 기능
Test/Reset 복수기능 버튼	TEST		전류 샘플링 데이터를 Accura 2750P[C] 내부에서 발생, 계측/계전 및 DIO 테스트(이벤트 발생 안한 경우에 동작)
	RESET		모터유닛의 이벤트 리셋(이벤트 발생한 경우에 동작)
모터제어 버튼 (Accura 2750DC[I] Only)	RUN1		정방향 및 속도1 모드로 운전명령
	RUN2		역방향 및 속도2 모드로 운전명령
	STOP		정지 명령
제어모드 버튼 (Accura 2750DC[I] only)	LOCAL		MCC 제어모드를 Local로 선택
	REMOTE		MCC 제어모드를 Remote로 선택
인버터 동작모드 버튼 (Accura 2750DCI only)	INVERTER		인버터 구동에 의한 모터 동작(인버터 모드)
	BYPASS		인버터를 사용하지 않는 직접 동작 모드(바이패스 모드)
	AUTO		인버터 모드에서 주파수 지령에 의한 동작
	MANUAL		인버터 모드에서 고정된 주파수로 동작
모듈과의 연결
HMI 전용 통신: Accura 2750P[C] 연결	내부전용 프로토콜		포트 2개(DISPLAY1, DISPLAY2) (포트간 기능 동일)
	2포트: Accura 2750P[C] 2대 연결		보호동작에 대한 기능이중화 지원
	커넥터타입		RJ45 커넥터
	통신선		이더넷 케이블 Cat.5e FTP(F/UTP)³
	통신선 길이		최대 3.5m⁴
	Accura 2750P[C]로부터 전원수급

1. Accura 2750DCI 모듈에서는 INVERTER/BYPASS 2개의 LED로 구분되어 있으며, fault 중에서 MCCB Trip 상태 입력에
의한 fault는 MCCB Trip 상태를 나타내는 별도의 LED로 구분되어 표시된다.
2. Accura 2750DCI 모듈에서만 존재하며, INVERTER/BYPASS 2개의 LED로 구분되어 표시된다.
3. FTP(F/UTP): Foiled Shield Twisted Pair, 제품 주문시 함께 제공된다.
4. 제품 주문시 2.5m / 3.0m / 3.5m 중에서 선택 가능하다.

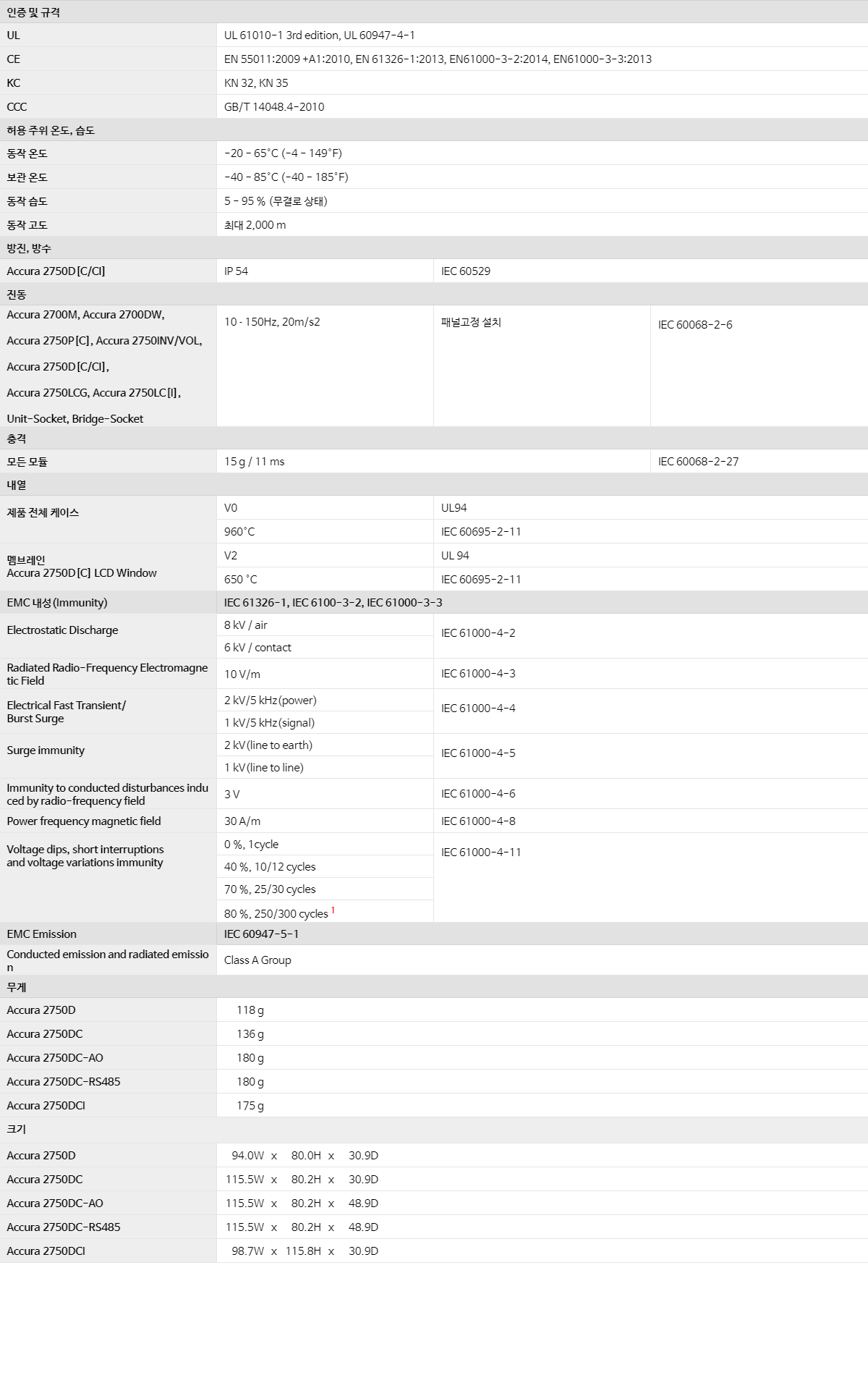

공통 및 일반사양

인증 및 규격
UL	UL61010-1, UL60947-4-1
CE	EN61326-1, EN55011
KC	KN22, KN24
허용 주위 온도, 습도
동작 온도	-20 to 65℃ (-4℉ to 149℉)
보관 온도	-40 to 85℃ (-40℉ to 185℉)
습도	5% to 95% Non-Condensing
방진, 방수
Accura 2750D[C]	IP54		IEC 60529
진동
Accura 2700M, Accura 2700DW, Accura 2750P[C], Accura 2750INV/VOL, Accura 2750D[C/CI], Accura 2750LCG, Accura 2750LC[I], Unit-Socket, Bridge-Socket	10 ‐ 150Hz, 20m/s2	패널고정 설치	IEC 60068-2-6
충격
모든 모듈	15 g / 11 ms		IEC 60068-2-27
내열
제품 전체 케이스	V0		UL94
	960°C		IEC 60695-2-11
멤브레인	V2		UL94
Accura 2750D[C/CI] LCD Window	650 °C		IEC 60695-2-11
EMC 내성(Immunity)	IEC 60947-5-1	ROOTECH	IEC 60947-1
Electrostatic Discharge	8kV / air	12kV / air	IEC 61000-4-2
	4kV / contact	12kV / contact
Radiated Radio-Frequency Electromagnetic Field	10V/m	10V/m	IEC 61000-4-3
Electrical Fast Transient/Burst	2kV/5kHz(power)	7kV/5kHz(power)	IEC 61000-4-4
	1kV/5kHz(signal)	7kV/5kHz(signal)
Surge	2kV(line-earth)	4kV(line-earth)	IEC 61000-4-5
	1kV(line-line)	2kV(line-line)
Conducted Disturbances Induced by Radio Frequency Field	10V	10V	IEC 61000-4-6
Power Frequency Magnetic Field	30A/m	30A/m	IEC 61000-4-8
Voltage Dips	0%, 0.5cycle	0%, 5sec 이상	IEC 61000-4-11
	40%, 10/12 cycles
	70%, 25/30 cycles
	80%, 250/300 cycles
Voltage Interruption(Class C)	0%, 250/300cycles	0%, 5sec 이상	IEC 61000-4-11
EMC Emission	IEC 60947-5-1	ROOTECH	IEC 60947-1
Emission	CISPR 11 Group1 Class A	CISPR 11 Group1 Class A	CISPR 11
무게
Accura 2750D	118 g
Accura 2750DC	136 g

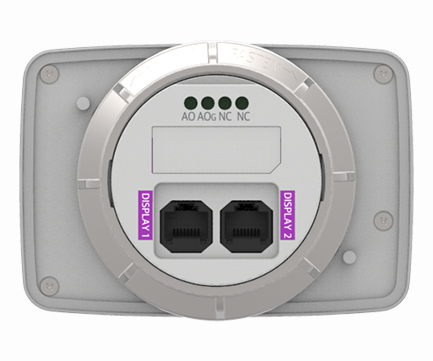

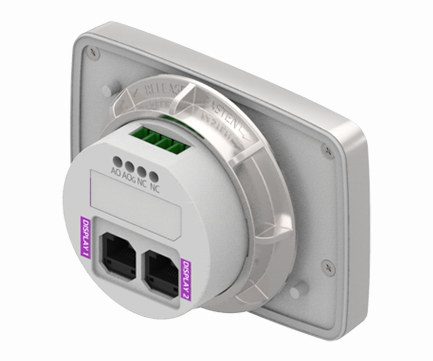

Accura 2750DC-AO	180 g
Accura 2750DC-RS485	180 g
Accura 2750DCI	175 g

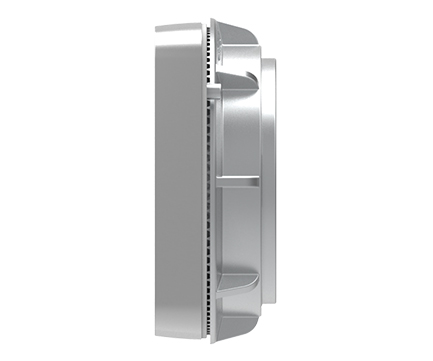

크기
Accura 2750D	94.0W x 80.0H x 30.9D
Accura 2750DC	115.5W x 80.2H x 30.9D
Accura 2750DC-AO	115.5W x 80.2H x 48.9D
Accura 2750DC-RS485	115.5W x 80.2H x 48.9D
Accura 2750DCI	98.7W x 115.8H x 30.9D
