Accura 2700DW
Accura 2700DW
Incoming-Unit Integrated Module HMI Display Wide

Accura 2700DW
Incoming-Unit Integrated Module HMI Display Wide

요약
모터의 소비전력 관리요구에 대응하고 MCC 공간효율성을 높임
IEC 61557-12 Class 0.5 수준의 정밀계측
접지전류의 정밀계측으로 접지전류에 의한 사고 파급 차단
목적에 따라 선택할 수 있도록 모터유닛의 보호모듈과 보호제어모듈 두가지 제공
MCC 공간효율성과 정밀계측을 위한 모터유닛 보호[제어]모듈 정격전류의 다양화
유지보수의 용이성 제공
장치이중화를 지원하는 HMI 디스플레이
컬러 터치 TFT LCD를 가진 인입유닛 통합모듈 HMI 디스플레이를 통하여 뛰어난 현장 분석 기능을 제공
통신기능을 갖는 스마트 현장제어반(LOP: Local Operating Panel)을 위한 LOP 컨트롤러와 게이트웨이
장치간 통신신뢰성을 높인 통신이중화 지원
높은 신뢰성을 필요로 하는 현장을 위한 장치이중화 지원
통신을 통한 모든 설정과 시운전이 가능한 Setup Manager 제공
제어 유연성을 제공하는 제어로직 에디터(Control Logic Editor) 제공
인입유닛 통합모듈 HMI Display
Accura 2700M 연계 동작
MCC 전체의 정보 표시
MCC 전체의 셋업 지원
카탈로그 다운로드
Accura 2700/2750
특징
사양
FAQ
다운로드
특징
사양
FAQ
다운로드
Accura 2700DW 인입유닛 통합모듈 HMI 디스플레이와이드
Accura 2700DW는 MCC 인입유닛의 전면에 설치되며 Accura 2700M과 이더넷 케이블로 연결된다. 이더넷 통신을 통하여 Accura 2700M의 정보와 Accura 2700M이 수집한 다수의 Accura 2750P[C] 및 Accura 2750LC의 계측, 제어, 상태 정보를 전면의 TFT Color LCD를 통하여 사용자에게 제공한다. 또한 Accura 2700M, Accura 2750P[C] 및 Accura 2750LC의 모든 기능을 터치기능이 있는 TFT Color LCD를 통하여 설정할 수 있다.
Accura 2700DW는 내장된 2개의 이더넷 통신포트를 통하여 Accura 2700M 2대를 동시에 연결할 수 있어 Accura 2700M 이중화 구성을 지원한다
Accura 2700M과 통신연결(이더넷 통신)
이더넷 통신을 통하여 Accura 2700M의 정보와 Accura 2700M이 수집한 다수의 Accura 2750P[C] 및 Accura 2750LC의 정보들을 전면의 TFT Color LCD에 다양한 화면으로 표시
Accura 2700M 및 Accura 2700M에 통신으로 연결된 다수의 Accura 2750P[C] 및 Accura 2750LC 기능 설정
100Base-TX(100Mbps/Full Duplex) 이더넷기반 내부전용 프로토콜
2포트(DISPLAY1, DISPLAY2)
(포트간 기능 동일)
통신 2포트 Accura 2700M 장치이중화 지원
커넥터타입 RJ45 커넥터
통신선 이더넷 케이블 Cat 5e FTP(F/UTP)
통신선 길이 최대 3.5m

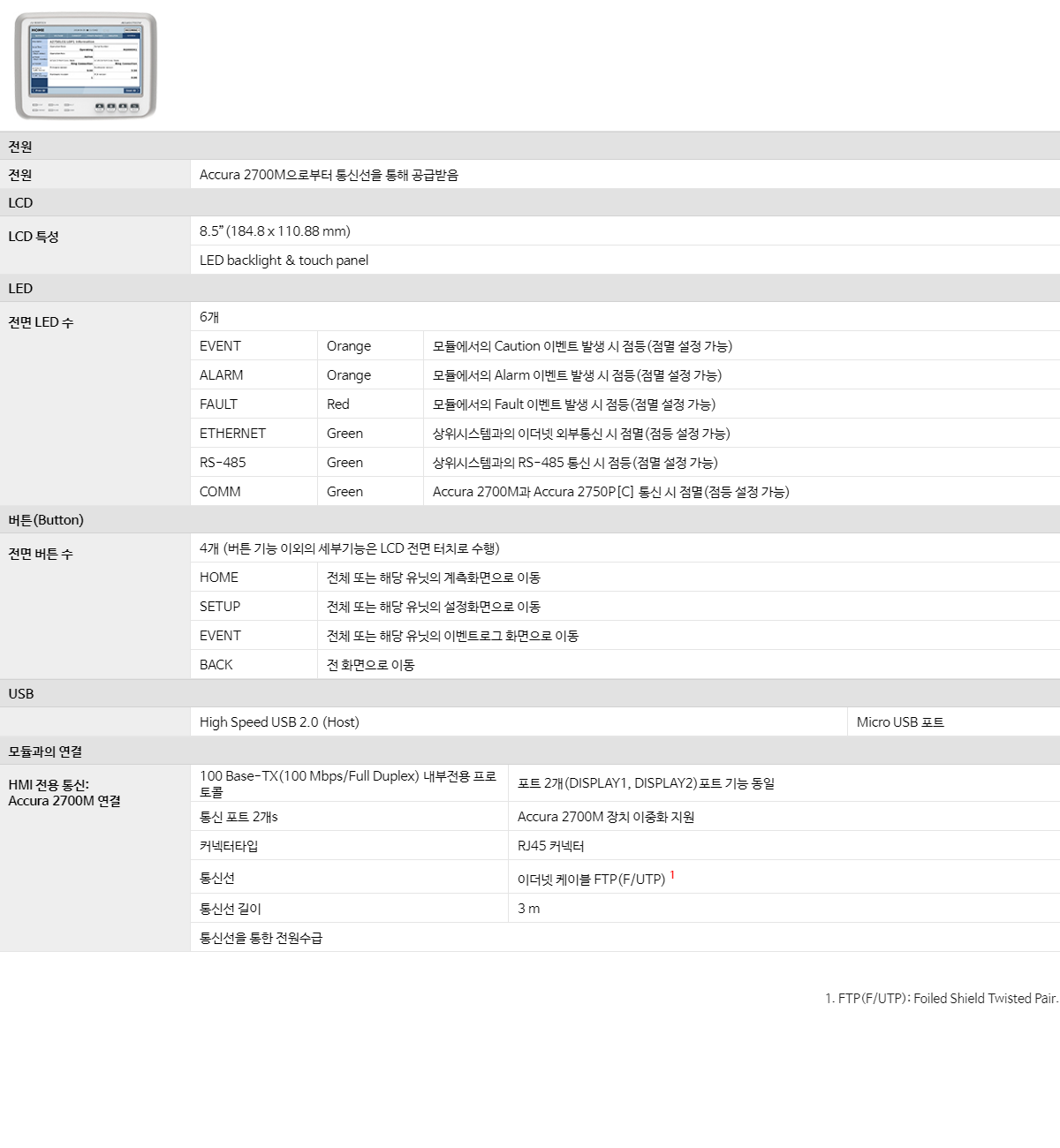

디스플레이 사양
디스플레이 크기 8.5”(184.8 x 110.88 mm)
VGA transmissive color TFT(LED backlight & touch panel)
USB (지원 예정)
High Speed USB 2.0 OTG (Host/Device) Micro USB 포트
제어전원
전원 입력 Accura 2700M으로부터 통신선으로 공급받음
