Accura 2550IO 디지털/아날로그 입출력 모듈

Digital/Analog IO Module

장치 제어나 상태 모니터링이 필요한 경우, Accura 2550 IO 모듈을 2500M과 연결하여
디지털/아날로그 입력/출력 채널을 확장할 수 있습니다.

Accura 2550IO 디지털/아날로그 입출력 모듈

Digital/Analog IO Module

장치 제어나 상태 모니터링이 필요한 경우, Accura 2550 IO 모듈을 2500M과 연결하여 디지털/아날로그 입력/출력 채널을 확장할 수 있습니다.

요약

특징

사양

자주하는질문

자료다운로드

요약
특징
사양
자주하는질문
자료다운로드

요약

AC/DC 분전반 전압/전류/전력계측

Accura 2500D HMI모듈로 Accura 2550IO 모듈 설정 및 제어

데이지체인 결선 (링 지원)

현장 요구에 맞는 Accura 2550IO 모듈 연결

Dip(Sag)/Swell, Curve 전력품질 정보 및 감시 가능

카탈로그 다운로드

AccuraSM 프로그램 다운로드

전원/통신선 시뮬레이터 다운로드

스마트 분전반 디지털전력미터 Smart Distribution Panel Digital Power Meter

Accura 2500/2550

�낆텧�λえ�� Input/Output Module

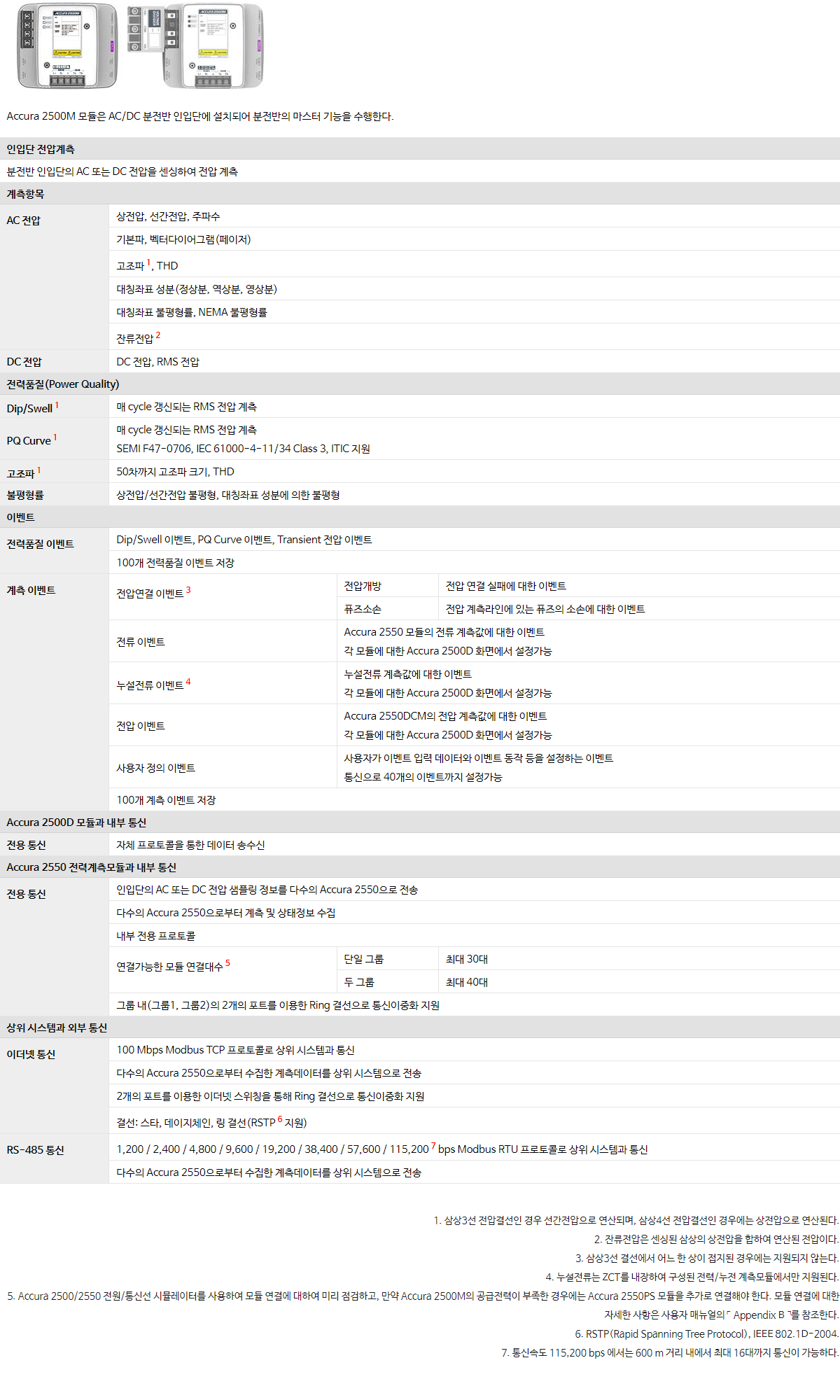

Accura 2500M 분전반 통합모듈

Accura 2500M 모듈은 AC/DC 분전반 인입단에 설치되어 분전반의 마스터 기능을 수행한다.
인입단 전압계측
분전반 인입단의 AC 또는 DC 전압을 센싱하여 전압 계측
계측항목
AC 전압	상전압, 선간전압, 주파수
	기본파, 벡터다이어그램(페이저)
	고조파¹, THD
	대칭좌표 성분(정상분, 역상분, 영상분)
	대칭좌표 불평형률, NEMA 불평형률
	잔류전압²
DC 전압	DC 전압, RMS 전압
전력품질(Power Quality)
Dip/Swell¹	매 cycle 갱신되는 RMS 전압 계측
PQ Curve¹	매 cycle 갱신되는 RMS 전압 계측 SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC 지원
고조파¹	50차까지 고조파 크기, THD
불평형률	상전압/선간전압 불평형, 대칭좌표 성분에 의한 불평형
이벤트
전력품질 이벤트	Dip/Swell 이벤트, PQ Curve 이벤트, Transient 전압 이벤트
	100개 전력품질 이벤트 저장
계측 이벤트	전압연결 이벤트³	전압개방	전압 연결 실패에 대한 이벤트
		퓨즈소손	전압 계측라인에 있는 퓨즈의 소손에 대한 이벤트
	전류 이벤트	Accura 2550 모듈의 전류 계측값에 대한 이벤트 각 모듈에 대한 Accura 2500D 화면에서 설정가능
	누설전류 이벤트⁴	Accura 2550CMZ/CMS/ZM의 누설전류 계측값에 대한 이벤트 각 모듈에 대한 Accura 2500D 화면에서 설정가능
	전압 이벤트	Accura 2550DCM의 전압 계측값에 대한 이벤트 각 모듈에 대한 Accura 2500D 화면에서 설정가능
	사용자 정의 이벤트	사용자가 이벤트 입력 데이터와 이벤트 동작 등을 설정하는 이벤트 통신으로 40개의 이벤트까지 설정가능
	100개 계측 이벤트 저장
Accura 2500D 모듈과 내부 통신
전용 통신	자체 프로토콜을 통한 데이터 송수신
Accura 2550 전력계측모듈과 내부 통신
전용 통신	인입단의 AC 또는 DC 전압 샘플링 정보를 다수의 Accura 2550으로 전송
	다수의 Accura 2550으로부터 계측 및 상태정보 수집
	내부 전용 프로토콜
	연결가능한 모듈 연결대수⁵	단일 그룹	최대 30대
		두 그룹	최대 40대
	그룹 내(그룹1, 그룹2)의 2개의 포트를 이용한 Ring 결선으로 통신이중화 지원
상위 시스템과 외부 통신
이더넷 통신	100 Mbps Modbus TCP 프로토콜로 상위 시스템과 통신
	다수의 Accura 2550으로부터 수집한 계측데이터를 상위 시스템으로 전송
	2개의 포트를 이용한 이더넷 스위칭을 통해 Ring 결선으로 통신이중화 지원
	결선: 스타, 데이지체인, 링 결선(RSTP⁶ 지원)
RS-485 통신	1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200⁷ bps Modbus RTU 프로토콜로 상위 시스템과 통신
	다수의 Accura 2550으로부터 수집한 계측데이터를 상위 시스템으로 전송

1. 삼상3선 전압결선인 경우 선간전압으로 연산되며, 삼상4선 전압결선인 경우에는 상전압으로 연산된다.
2. 잔류전압은 센싱된 삼상의 상전압을 합하여 연산된 전압이다.
3. 삼상3선 결선에서 어느 한 상이 접지된 경우에는 지원되지 않는다.
4. 누설전류는 ZCT를 내장하여 구성된 전력/누전 계측모듈에서만 지원된다.
5. Accura 2500/2550 전원/통신선 시뮬레이터를 사용하여 모듈 연결에 대하여 미리 점검하고,
만약 Accura 2500M의 공급전력이 부족한 경우에는 Accura 2550PS 모듈을 추가로 연결해야 한다.
모듈 연결에 대한 자세한 사항은 사용자 매뉴얼의 ⌜Appendix B 모듈 연결⌝를 참조한다.
6. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D-2004.
7. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.

Accura 2500D 분전반 통합 HMI 모듈

Accura 2550IO 모듈

Accura 2550PS 모듈

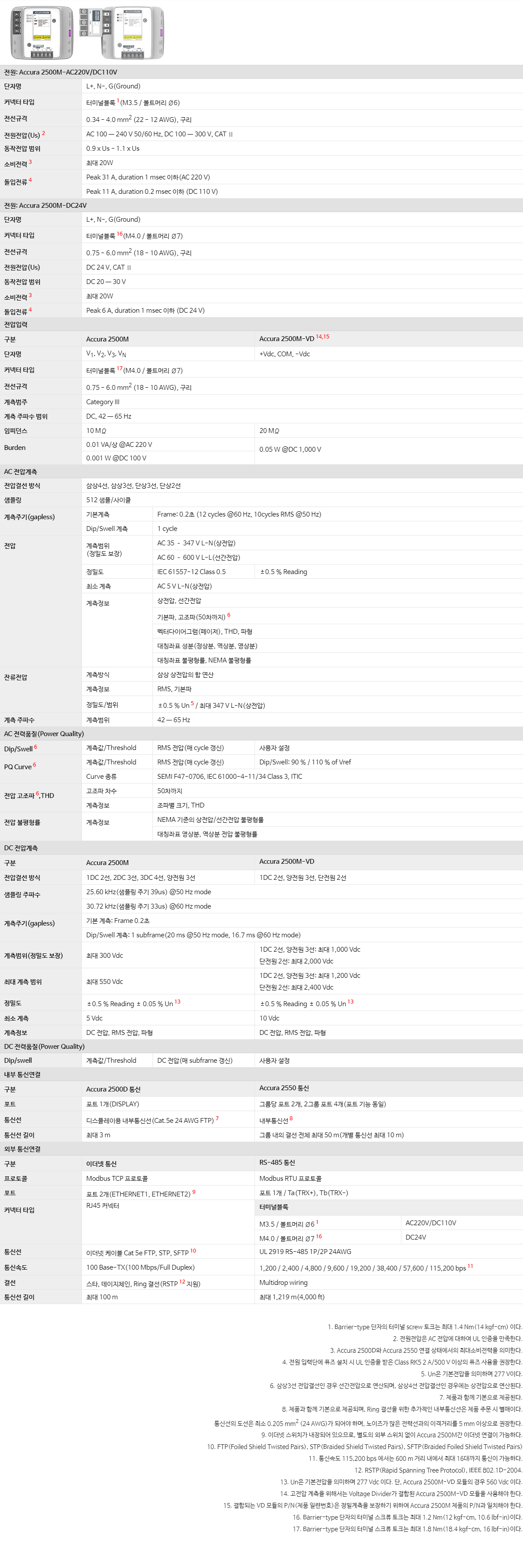

Accura 2500M 분전반 통합모듈

전원: Accura 2500M-AC220V/DC110V
단자명	L+, N-, G(Ground)
커넥터 타입	터미널블록¹(M3.5 / 볼트머리 Ø6)
전선규격	0.34 - 4.0 mm² (22 - 12 AWG), 구리
전원전압(Us)²	AC 100 — 240 V 50/60 Hz, DC 100 — 300 V, CAT Ⅱ
동작전압 범위	0.9 x Us - 1.1 x Us
소비전력³	최대 20W
돌입전류⁴	Peak 31 A, duration 1 msec 이하(AC 220 V)
	Peak 11 A, duration 0.2 msec 이하 (DC 110 V)
전원: Accura 2500M-DC24V
단자명	L+, N-, G(Ground)
커넥터 타입	터미널블록¹⁶(M4.0 / 볼트머리 Ø7)
전선규격	0.75 - 6.0 mm² (18 - 10 AWG), 구리
전원전압(Us)	DC 24 V, CAT Ⅱ
동작전압 범위	DC 20 — 30 V
소비전력³	최대 20W
돌입전류⁴	Peak 6 A, duration 1 msec 이하 (DC 24 V)
전압입력
구분	Accura 2500M		Accura 2500M-VD^14,15
단자명	V₁, V₂, V₃, V_N		+Vdc, COM, -Vdc
커넥터 타입	터미널블록¹⁷(M4.0 / 볼트머리 Ø7)
전선규격	0.75 - 6.0 mm² (18 - 10 AWG), 구리
계측범주	Category III
계측 주파수 범위	DC, 42 — 65 Hz
임피던스	10 MΩ		20 MΩ
Burden	0.01 VA/상 @AC 220 V		0.05 W @DC 1,000 V
	0.001 W @DC 100 V
AC 전압계측
전압결선 방식	삼상4선, 삼상3선, 단상3선, 단상2선
샘플링	512 샘플/사이클
계측주기(gapless)	기본계측	Frame: 0.2초 (12 cycles @60 Hz, 10cycles RMS @50 Hz)
	Dip/Swell 계측	1 cycle
전압	계측범위 (정밀도 보장)	AC 35 – 347 V L-N(상전압)
		AC 60 – 600 V L-L(선간전압)
	정밀도	IEC 61557-12 Class 0.5	±0.5 % Reading
	최소 계측	AC 5 V L-N(상전압)
	계측정보	상전압, 선간전압
		기본파, 고조파(50차까지)⁶
		벡터다이어그램(페이저), THD, 파형
		대칭좌표 성분(정상분, 역상분, 영상분)
		대칭좌표 불평형률, NEMA 불평형률
잔류전압	계측방식	삼상 상전압의 합 연산
	계측정보	RMS, 기본파
	정밀도/범위	±0.5 % Un⁵ / 최대 347 V L-N(상전압)
계측 주파수	계측범위	42 — 65 Hz
AC 전력품질(Power Quality)
Dip/Swell⁶	계측값/Threshold	RMS 전압(매 cycle 갱신)	사용자 설정
PQ Curve⁶	계측값/Threshold	RMS 전압(매 cycle 갱신)	Dip/Swell: 90 % / 110 % of Vref
	Curve 종류	SEMI F47-0706, IEC 61000-4-11/34 Class 3, ITIC
전압 고조파⁶,THD	고조파 차수	50차까지
	계측정보	조파별 크기, THD
전압 불평형률	계측정보	NEMA 기준의 상전압/선간전압 불평형률
		대칭좌표 영상분, 역상분 전압 불평형률
DC 전압계측
구분	Accura 2500M		Accura 2500M-VD
전압결선 방식	1DC 2선, 2DC 3선, 3DC 4선, 양전원 3선		1DC 2선, 양전원 3선, 단전원 2선
샘플링 주파수	25.60 kHz(샘플링 주기 39us) @50 Hz mode
	30.72 kHz(샘플링 주기 33us) @60 Hz mode
계측주기(gapless)	기본 계측: Frame 0.2초
	Dip/Swell 계측: 1 subframe(20 ms @50 Hz mode, 16.7 ms @60 Hz mode)
계측범위(정밀도 보장)	최대 300 Vdc		1DC 2선, 양전원 3선: 최대 1,000 Vdc 단전원 2선: 최대 2,000 Vdc
최대 계측 범위	최대 550 Vdc		1DC 2선, 양전원 3선: 최대 1,200 Vdc 단전원 2선: 최대 2,400 Vdc
정밀도	±0.5 % Reading ± 0.05 % Un¹³		±0.5 % Reading ± 0.05 % Un¹³
최소 계측	5 Vdc		10 Vdc
계측정보	DC 전압, RMS 전압, 파형		DC 전압, RMS 전압, 파형
DC 전력품질(Power Quality)
Dip/swell	계측값/Threshold	DC 전압(매 subframe 갱신)	사용자 설정
내부 통신연결
구분	Accura 2500D 통신		Accura 2550 통신
포트	포트 1개(DISPLAY)		그룹당 포트 2개, 2그룹 포트 4개(포트 기능 동일)
통신선	디스플레이용 내부통신선(Cat.5e 24 AWG FTP)⁷		내부통신선⁸
통신선 길이	최대 3 m		그룹 내의 결선 전체 최대 50 m(개별 통신선 최대 10 m)
외부 통신연결
구분	이더넷 통신		RS-485 통신
프로토콜	Modbus TCP 프로토콜		Modbus RTU 프로토콜
포트	포트 2개(ETHERNET1, ETHERNET2)⁹		포트 1개 / Ta(TRX+), Tb(TRX-)
커넥터 타입	RJ45 커넥터		터미널블록
			M3.5 / 볼트머리 Ø6¹	AC220V/DC110V
			M4.0 / 볼트머리 Ø7¹⁶	DC24V
통신선	이더넷 케이블 Cat 5e FTP, STP, SFTP¹⁰		UL 2919 RS-485 1P/2P 24AWG
통신속도	100 Base-TX(100 Mbps/Full Duplex)		1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps¹¹
결선	스타, 데이지체인, Ring 결선(RSTP¹² 지원)		Multidrop wiring
통신선 길이	최대 100 m		최대 1,219 m(4,000 ft)

1. Barrier-type 단자의 터미널 screw 토크는 최대 1.4 Nm(14 kgf-cm) 이다.
2. 전원전압은 AC 전압에 대하여 UL 인증을 만족한다.
3. Accura 2500D와 Accura 2550 연결 상태에서의 최대소비전력을 의미한다.
4. 전원 입력단에 퓨즈 설치 시 UL 인증을 받은 Class RK5 2 A/500 V 이상의 퓨즈 사용을 권장한다.
5. Un은 기본전압을 의미하며 277 V이다.
6. 삼상3선 전압결선인 경우 선간전압으로 연산되며, 삼상4선 전압결선인 경우에는 상전압으로 연산된다.
7. 제품과 함께 기본으로 제공된다.
8. 제품과 함께 기본으로 제공되며, Ring 결선을 위한 추가적인 내부통신선은 제품 주문 시 별매이다.
통신선의 도선은 최소 0.205 mm² (24 AWG)가 되어야 하며, 노이즈가 많은 전력선과의 이격거리를 5 mm 이상으로 권장한다.
9. 이더넷 스위치가 내장되어 있으므로, 별도의 외부 스위치 없이 Accura 2500M간 이더넷 연결이 가능하다.
10. FTP(Foiled Shielded Twisted Pairs), STP(Braided Shielded Twisted Pairs), SFTP(Braided Foiled Shielded Twisted Pairs)
11. 통신속도 115,200 bps 에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
12. RSTP(Rapid Spanning Tree Protocol), IEEE 802.1D-2004.
13. Un은 기본전압을 의미하며 277 Vdc 이다. 단, Accura 2500M-VD 모듈의 경우 560 Vdc 이다.
14. 고전압 계측을 위해서는 Voltage Divider가 결합된 Accura 2500M-VD 모듈을 사용해야 한다.
15. 결합되는 VD 모듈의 P/N(제품 일련번호)은 정밀계측을 보장하기 위하여 Accura 2500M 제품의 P/N과 일치해야 한다.
16. Barrier-type 단자의 터미널 스크류 토크는 최대 1.2 Nm(12 kgf-cm, 10.6 lbf-in)이다.
17. Barrier-type 단자의 터미널 스크류 토크는 최대 1.8 Nm(18.4 kgf-cm, 16 lbf-in)이다.

Accura 2500D 분전반 통합 HMI 모듈

Accura 2550IO 모듈

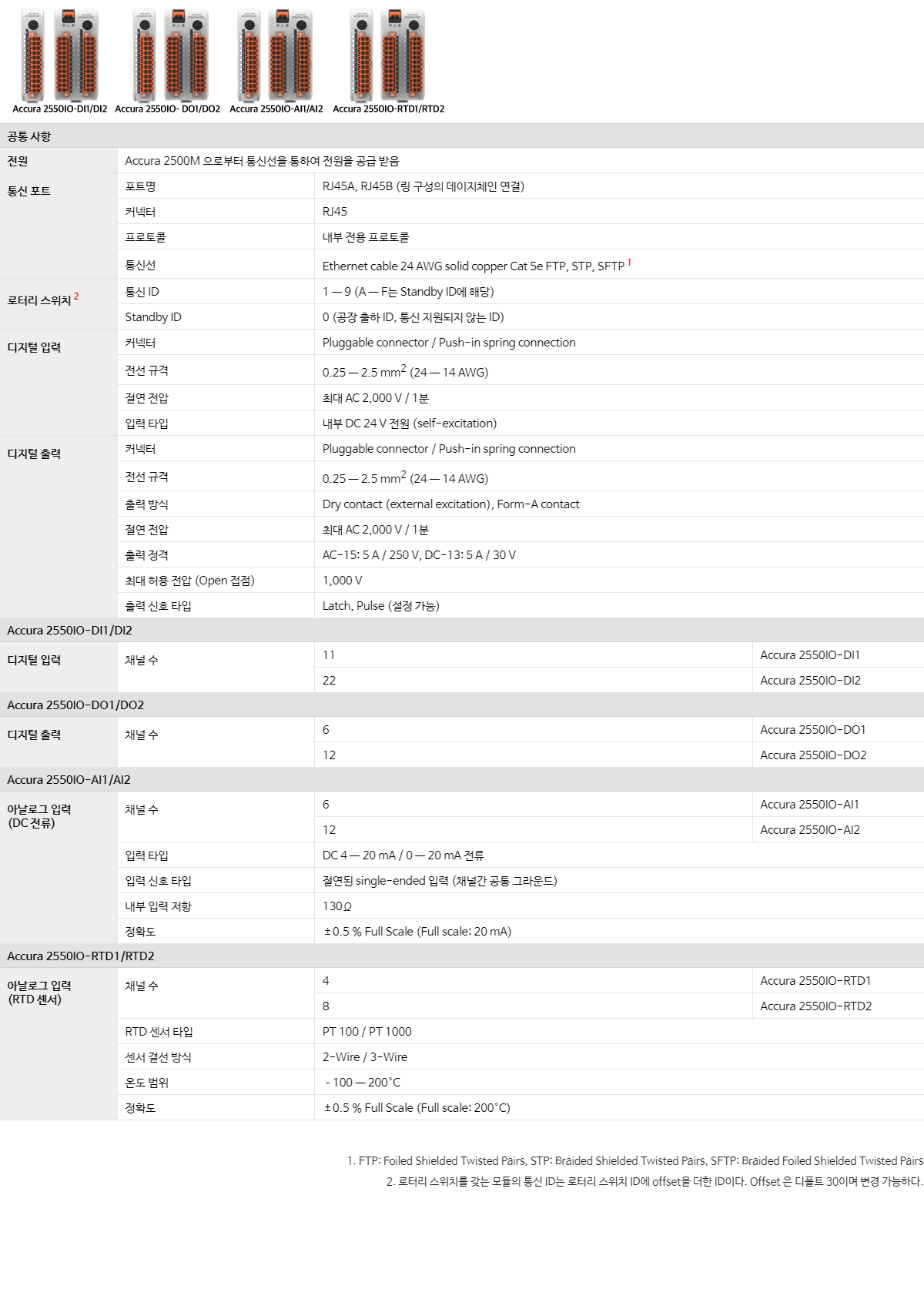

공통 사항
전원	통신선 (RJ45A, RJ45B)	Accura 2500M 으로부터 통신선을 통하여 전원을 공급 받음
	2핀 커넥터 (+5V-)	보조 입력단자: Accura 2500M이 공급하는 전원 부족 시 외부전원으로부터 추가 전원을 공급 받을 때 사용^1,2
통신 포트	포트명	RJ45A, RJ45B (링 구성의 데이지체인 연결)
	커넥터	RJ45
	프로토콜	내부 전용 프로토콜
	통신선	Ethernet cable 24 AWG solid copper Cat 5e FTP, STP, SFTP³
로터리 스위치⁴	통신 ID	1 — 9 (A — F는 Standby ID에 해당)
	Standby ID	0 (공장 출하 ID, 통신 지원되지 않는 ID)
디지털 입력	커넥터	Pluggable connector / Push-in spring connection
	전선 규격	0.25 ― 2.5 mm² (24 ― 14 AWG)
	절연 전압	최대 AC 2,000 V / 1분
	입력 타입	내부 DC 24 V 전원 (self-excitation)
디지털 출력	커넥터	Pluggable connector / Push-in spring connection
	전선 규격	0.25 ― 2.5 mm² (24 ― 14 AWG)
	출력 방식	Dry contact (external excitation), Form-A contact
	절연 전압	최대 AC 2,000 V / 1분
	출력 정격	AC-15: 5 A / 250 V, DC-13: 5 A / 30 V
	최대 허용 전압 (Open 접점)	1,000 V
	출력 신호 타입	Latch, Pulse (설정 가능)
Accura 2550IO-DI1/DI2
디지털 입력	채널 수	11	Accura 2550IO-DI1
		22	Accura 2550IO-DI2
Accura 2550IO-DO1/DO2
디지털 출력	채널 수	6	Accura 2550IO-DO1
		12	Accura 2550IO-DO2
Accura 2550IO-AI1/AI2
아날로그 입력 (DC 전류)	채널 수	6	Accura 2550IO-AI1
		12	Accura 2550IO-AI2
	입력 타입	DC 4 — 20 mA / 0 — 20 mA 전류
	입력 신호 타입	절연된 single-ended 입력 (채널간 공통 그라운드)
	내부 입력 저항	130Ω
	정확도	±0.5 % Full Scale (Full scale: 20 mA)
Accura 2550IO-RTD1/RTD2
아날로그 입력 (RTD 센서)	채널 수	4	Accura 2550IO-RTD1
		8	Accura 2550IO-RTD2
	RTD 센서 타입	PT 100 / PT 1000
	센서 결선 방식	2-Wire / 3-Wire
	온도 범위	–100 — 200°C
	정확도	±0.5 % Full Scale (Full scale: 200°C)

1. Accura 2500M의 전원 공급 능력이 부족한 경우, Accura 2550PS 모듈을 통신선으로 연결하여 공급하거나, 보조 입력단자를 통해
외부전원 공급장치를 연결하여 추가 전원을 공급할 수 있다.
2. 보조 입력단자는 Accura 2550IO-DI2/DO2/AI2/RTD2 모듈에서만 지원된다.
3. FTP(Foiled Shielded Twisted Pairs), STP(Braided Shielded Twisted Pairs), SFTP(Braided Foiled Shielded Twisted Pairs)
4. 로터리 스위치를 갖는 모듈의 통신 ID는 로터리 스위치 ID에 offset을 더한 ID이다. Offset 은 디폴트 30이며 변경 가능하다.

Accura 2550PS 모듈

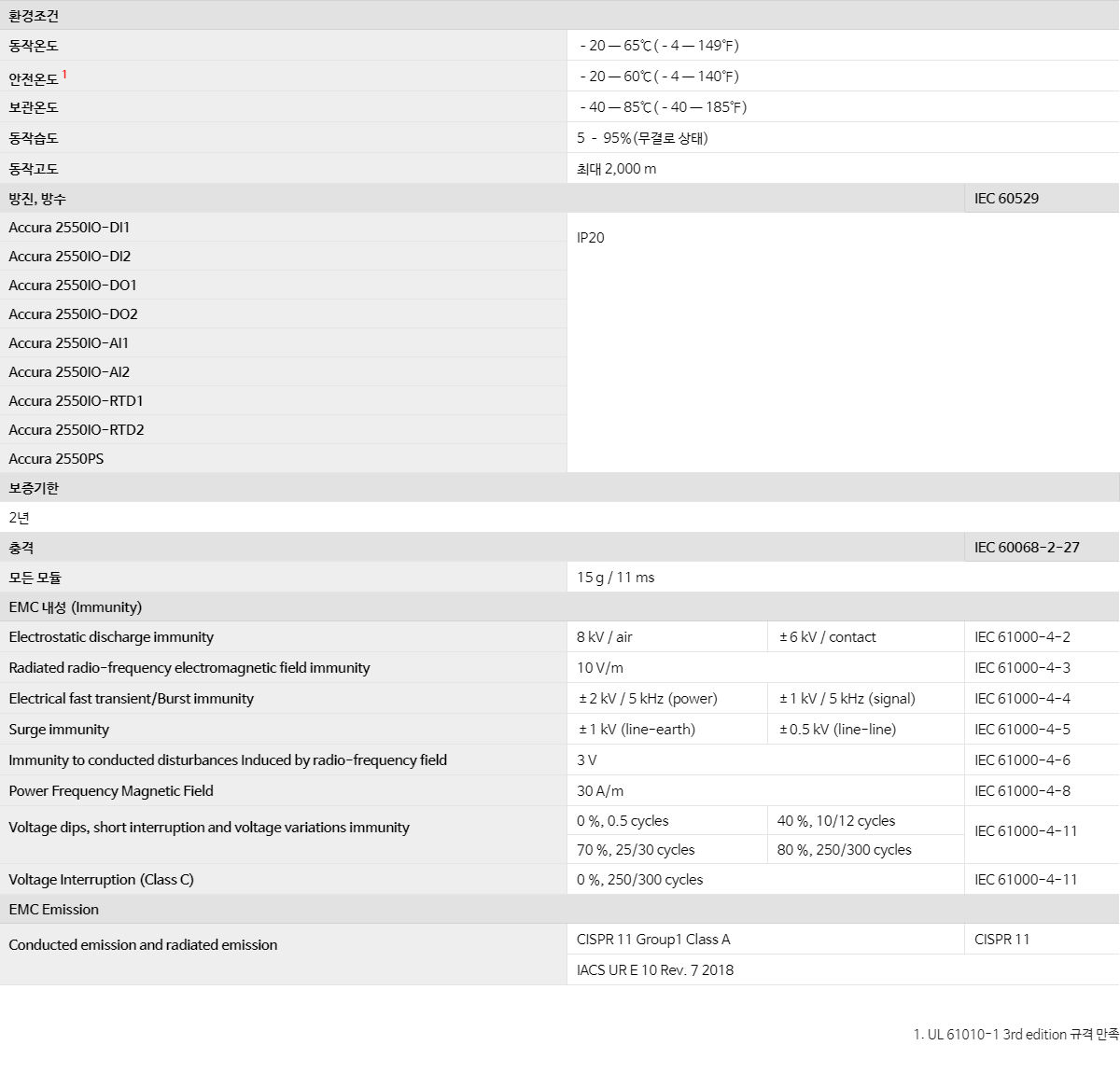

공통 및 일반 사양

환경조건
동작온도	–20 — 70℃(–4 — 158℉)
안전온도¹	–20 — 60℃(–4 — 140℉)
보관온도	–40 — 85℃(–40 — 185℉)
동작습도	5 – 95%(무결로 상태)
동작고도	최대 2,000 m
방진, 방수			IEC 60529
Accura 2550IO-DI1	IP20
Accura 2550IO-DI2
Accura 2550IO-DO1
Accura 2550IO-DO2
Accura 2550IO-AI1
Accura 2550IO-AI2
Accura 2550IO-RTD1
Accura 2550IO-RTD2
Accura 2550PS
보증기한
2년
충격			IEC 60068-2-27
모든 모듈	15 g / 11 ms
EMC 내성 (Immunity)
Electrostatic discharge immunity	8 kV / air	±6 kV / contact	IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity	10 V/m		IEC 61000-4-3
Electrical fast transient/Burst immunity	±2 kV / 5 kHz (power)	±1 kV / 5 kHz (signal)	IEC 61000-4-4
Surge immunity	±1 kV (line-earth)	±0.5 kV (line-line)	IEC 61000-4-5
Immunity to conducted disturbances Induced by radio-frequency field	3 V		IEC 61000-4-6
Power Frequency Magnetic Field	30 A/m		IEC 61000-4-8
Voltage dips, short interruption and voltage variations immunity	0 %, 0.5 cycles	40 %, 10/12 cycles	IEC 61000-4-11
	70 %, 25/30 cycles	80 %, 250/300 cycles
Voltage Interruption (Class C)	0 %, 250/300 cycles		IEC 61000-4-11
EMC Emission
Conducted emission and radiated emission	CISPR 11 Group1 Class A		CISPR 11
	IACS UR E 10 Rev. 7 2018

1. UL 61010-1 3rd edition 규격 만족

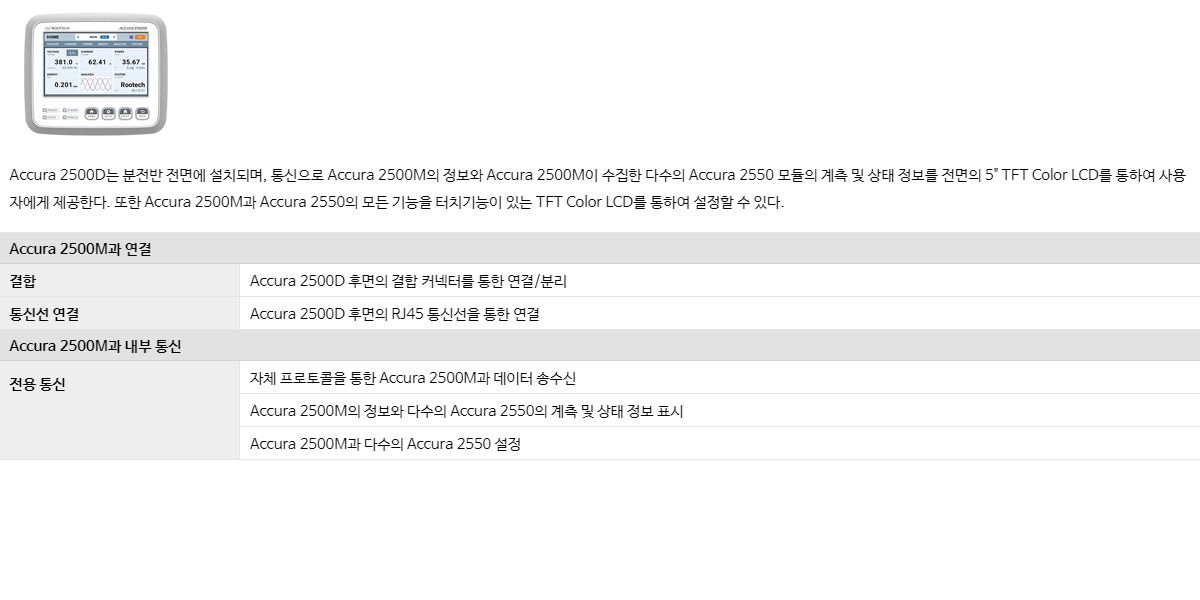

Accura 2500D는 분전반 전면에 설치되며, 통신으로 Accura 2500M의 정보와 Accura 2500M이 수집한 다수의 Accura 2550 모듈의 계측 및 상태 정보를 전면의 5" TFT Color LCD를 통하여 사용자에게 제공한다. 또한 Accura 2500M과 Accura 2550의 모든 기능을 터치기능이 있는 TFT Color LCD를 통하여 설정할 수 있다.
Accura 2500M과 연결
결합	Accura 2500D 후면의 결합 커넥터를 통한 연결/분리
통신선 연결	Accura 2500D 후면의 RJ45 통신선을 통한 연결
Accura 2500M과 내부 통신
전용 통신	자체 프로토콜을 통한 Accura 2500M과 데이터 송수신
	Accura 2500M의 정보와 다수의 Accura 2550의 계측 및 상태 정보 표시
	Accura 2500M과 다수의 Accura 2550 설정

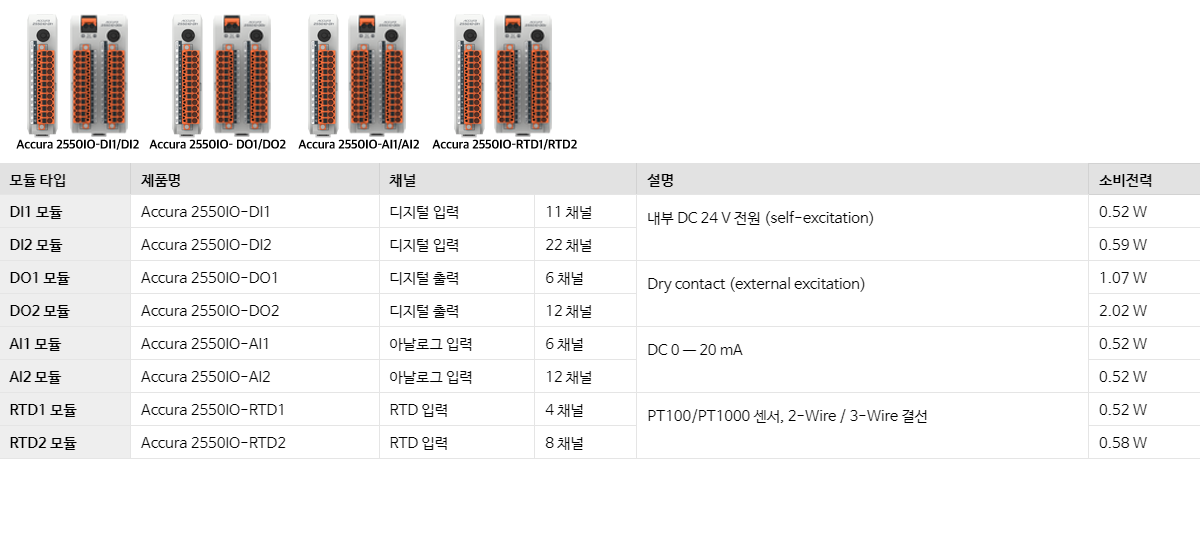

모듈 타입	제품명	채널		설명	소비전력
DI1 모듈	Accura 2550IO-DI1	디지털 입력	11 채널	내부 DC 24 V 전원 (self-excitation)	0.52 W
DI2 모듈	Accura 2550IO-DI2	디지털 입력	22 채널	내부 DC 24 V 전원 (self-excitation)	0.59 W
DO1 모듈	Accura 2550IO-DO1	디지털 출력	6 채널	Dry contact (external excitation)	1.07 W
DO2 모듈	Accura 2550IO-DO2	디지털 출력	12 채널	Dry contact (external excitation)	2.02 W
AI1 모듈	Accura 2550IO-AI1	아날로그 입력	6 채널	DC 0 ― 20 mA	0.52 W
AI2 모듈	Accura 2550IO-AI2	아날로그 입력	12 채널	DC 0 ― 20 mA	0.54 W
RTD1 모듈	Accura 2550IO-RTD1	RTD 입력	4 채널	RTD(PT100/PT1000) 센서, 2-Wire / 3-Wire 결선	0.52 W
RTD2 모듈	Accura 2550IO-RTD2	RTD 입력	8 채널	RTD(PT100/PT1000) 센서, 2-Wire / 3-Wire 결선	0.58 W

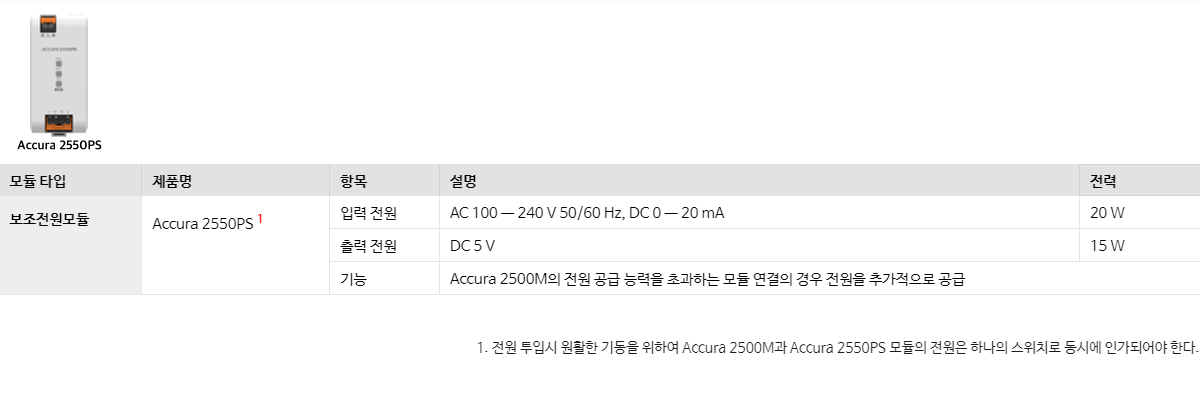

모듈 타입	제품명	항목	설명	전력
보조전원모듈	Accura 2550PS¹	입력 전원	AC 100 — 240 V 50/60 Hz, DC 100 —300V	20 W
		출력 전원	DC 5.0 — 5.4 V	15 W
		기능	연결되는 모듈의 개수가 Accura 2500M의 전원 공급 능력을 초과하는 경우 전원을 추가적으로 공급

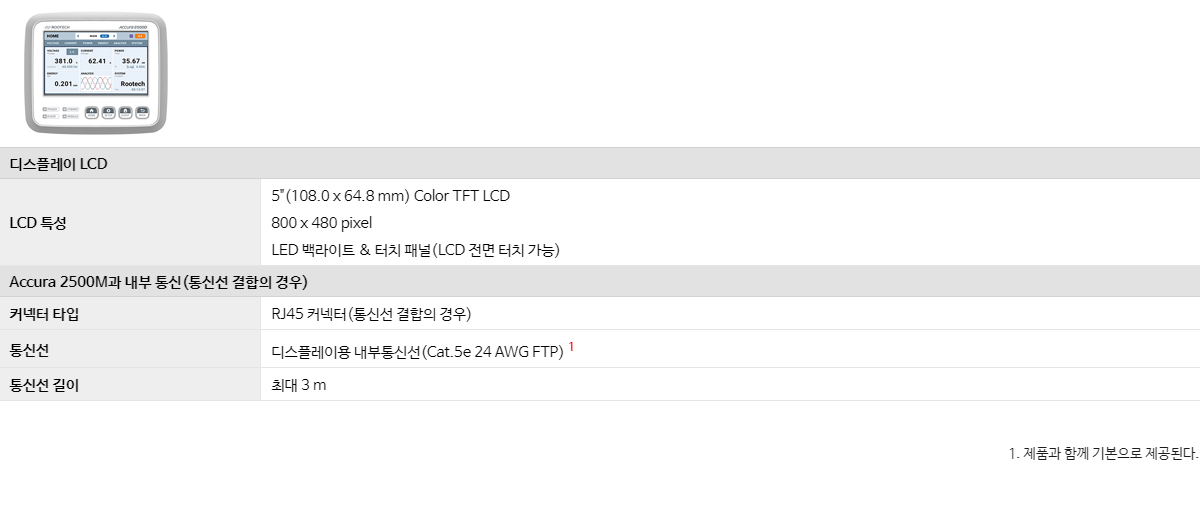

디스플레이 LCD
LCD 특성	5"(108.0 x 64.8 mm) Color TFT LCD 800 x 480 pixel LED 백라이트 & 터치 패널(LCD 전면 터치 가능)
Accura 2500M과 내부 통신(통신선 결합의 경우)
커넥터 타입	RJ45 커넥터(통신선 결합의 경우)
통신선	디스플레이용 내부통신선(Cat.5e 24 AWG FTP)¹
통신선 길이	최대 3 m

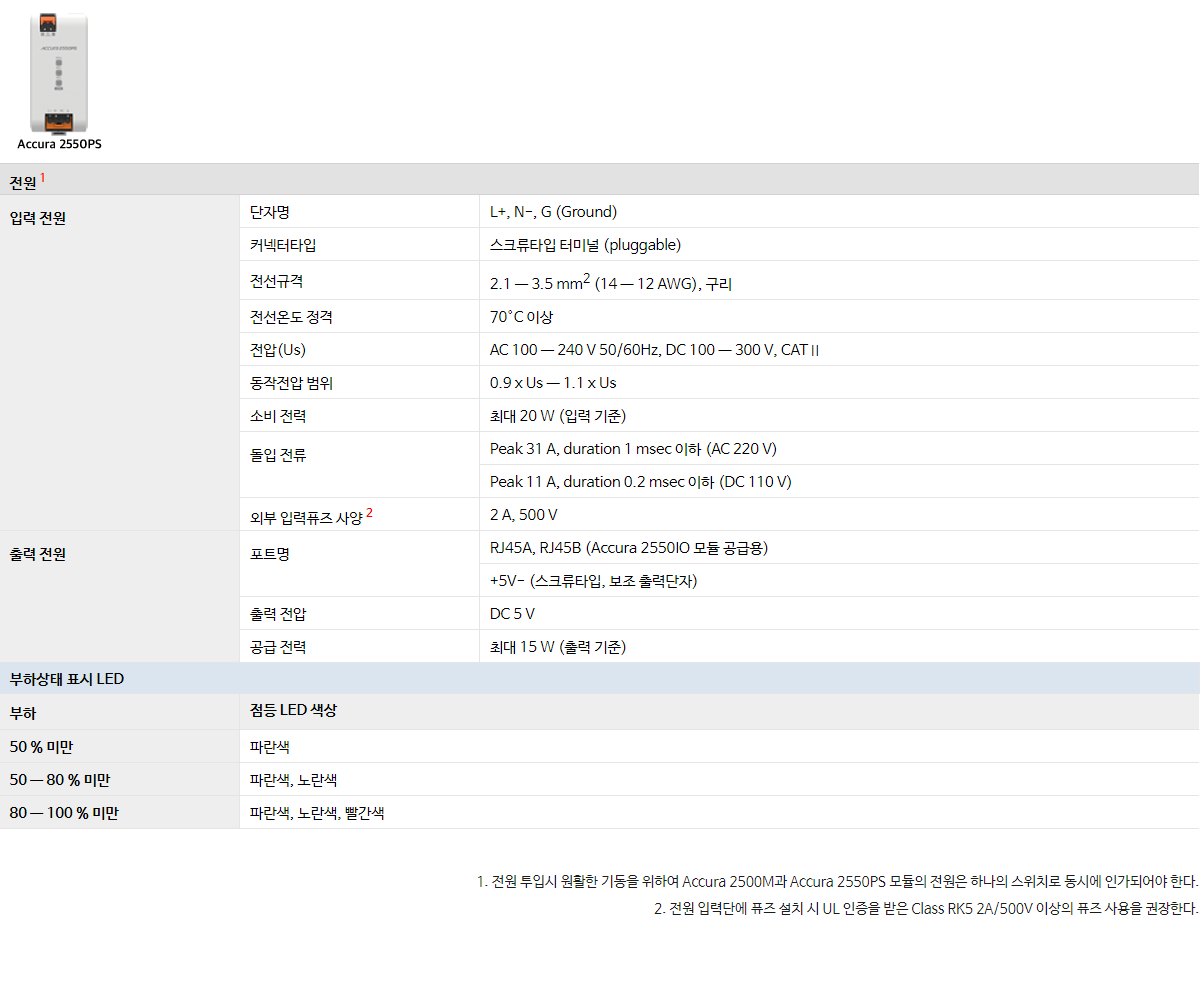

전원¹
입력 전원	단자명	L+, N-, G (Ground)
	커넥터타입	스크류타입 터미널 (pluggable)
	전선규격	2.1 — 3.5 mm² (14 — 12 AWG), 구리
	전선온도 정격	70°C 이상
	전압(Us)	AC 100 — 240 V 50/60Hz, DC 100 — 300 V, CATⅡ
	동작전압 범위	0.9 x Us — 1.1 x Us
	소비 전력	최대 20 W (입력 기준)
	돌입 전류	Peak 31 A, duration 1 msec 이하 (AC 220 V)
		Peak 11 A, duration 0.2 msec 이하 (DC 110 V)
	외부 입력퓨즈 사양²	2 A, 500 V
출력 전원	포트명	RJ45A, RJ45B (Accura 2550IO 모듈 공급용)
		+5V- (스크류타입, 보조 출력단자)
	출력 전압	DC 5.0 — 5.4 V
	공급 전력	최대 15 W (출력 기준)
부하상태 표시 LED
부하	점등 LED 색상
50 % 미만	파란색
50 — 80 % 미만	파란색, 노란색
80 — 100 % 미만	파란색, 노란색, 빨간색

제품문의 010 4555 3806
