Accura 2700M 인입유닛 통합모듈
|
Accura 2700M은 MCC 인입유닛에 설치되며 스마트 모터매니지먼트 시스템의 마스터 기능을 수행한다.
인입선로의 전압/전류를 센싱하여 MCC 전체의 사용전력을 측정하며,센싱한 전압 샘플링 데이터를 내부통신선에 연결된 모든 Accura 2750P[C]에 전송하여 개별 모터유닛의 전력을 계측할 수 있게 한다. 내부통신선을 이용하여 MCC에 있는 다수의 Accura 2750P[C]로부터 계측데이터, 모터 제어명령 및 동작상태를 송수신하며,
또한 Accura 2750LCG를 통하여 LOP에 있는 다수의 Accura 2750LC[I]와 이 데이터들을 송수신하여 처리한다.
이와 같이 얻어진 데이터를 인입유닛 통합 HMI 모듈인 Accura 2700D에 전달하여 MCC 패널 앞에서 전체 모터의 운용상황을 확인할 수 있게 하며,
이더넷 또는 RS-485 외부통신을 통하여 상위시스템과 연결된다.
|
| Accura 2750P[C] 연결 |
| 인입선로의 전압 샘플링 데이터를 다수의 Accura 2750P[C]에 전송 |
|
다수의 Accura 2750P[C]로부터 각 모터유닛의 계측정보 및 모터 운용정보 수집
|
|
내부전용 프로토콜
|
포트 2개 (UNIT1, UNIT2: 포트 기능 동일)
|
|
통신포트 2개: Ring 구성
|
통신 이중화 지원
|
|
커넥터 타입
|
RJ45 커넥터
|
|
통신선
|
이더넷 케이블 Cat 5e FTP, STP, SFTP
|
|
Accura 2750P[C] 연결 대수
|
최대 30대 (Ring 결선)
|
|
통신선 길이
|
Accura 2700M과 Bridge-Socket |
최대 1 m (Accura 2700M 장치 이중화) |
| Accura 2700M과 Unit-Socket |
표준 3 m 이내, 최대 10 m1 |
| Unit-Socket과 Unit-Socket |
최대 3 m |
| Unit-Socket과 Accura 2750P[C] |
최대 1.5 m |
| Ring 전체 길이 |
최대 90 m |
| MCC 인입선로의 전력계측 |
| 인입선로의 전압/전류를 센싱하여 MCC 전체에서 소비되는 전력특성 계측 및 분석 |
| 계측 항목 |
|
전압
|
상전압(상별/평균, 최대), 선간전압(각 선간/평균, 최대) |
| 기본파 RMS(상별/평균) |
| 고조파 성분(상별, 1 - 50차), THD(상별, 최대) |
| 벡터다이어그램(Phasor Diagram) |
| 대칭좌표 성분(정상, 역상, 영상, 최대), 불평형률(IEC, NEMA, 최대) |
| Dip(Sag), Swell |
| 주파수 |
순시, 최대, 최소 |
|
전류
|
RMS(상별/평균, 최대), 기본파 RMS(상별/평균) |
| 고조파 성분(상별, 1 - 50차), THD(상별, 최대), TDD(상별, 최대) |
| 벡터다이어그램(Phasor Diagram) |
| 대칭좌표 성분(정상, 역상, 영상, 최대), 불평형률(IEC, NEMA, 최대) |
| 디맨드전류(상별/평균), 피크 디맨드전류(상별/평균) |
| Crest Factor(상별, 최대), K-factor(상별, 최대) |
|
전력
|
유효, 무효, 피상(상별/Total, 최대) |
| 디맨드 유효전력(상별/Total), 피크디맨드 유효전력(상별/Total) |
| 역률 |
상별, 통합 역률 |
| 유효전력량 |
삼상합(Total)에 대한 Received, Delivered, Sum, Net |
| 무효전력량 |
삼상합(Total)에 대한 Positive, Negative, Sum, Net |
| 피상전력량 |
삼상합(Total) |
| 상위 시스템과 외부 통신 |
|
이더넷 통신
|
100Base-TX(100Mbps/Full Duplex)
Modbus TCP 프로토콜
Accura 2700M 장치 이중화 지원 |
포트 2개(ETHERNET1, ETHERNET2)
(포트 기능 동일) |
| 통신포트 2개: 이더넷 스위칭, RSTP |
Ring 구성에 의한 통신 이중화 지원 |
| 커넥터 타입 |
RJ45 커넥터 |
| 통신선 |
이더넷 케이블 Cat 5e FTP, STP, SFTP |
| 통신선 결선방식 |
스타(Star), 데이지체인(Daisy-chain), 링(Ring) 결선 |
|
RS-485 통신
|
1,200 - 115,200 bps2, Modbus RTU 프로토콜 |
포트 1개(Ta, Tb, SG) |
| 커넥터 타입 |
스크류타입 터미널(pluggable) |
| 통신선 |
UL2919 RS-485 1P/2P 24 AWG |
| Accura 2700D와 연결 |
|
HMI 전용 통신
|
100Base-TX(100Mbps/Full Duplex)
내부전용 프로토콜 |
포트 1개(DISPLAY A2700D) |
| 커넥터 타입 |
RJ45 커넥터 |
| 통신선3 |
이더넷 케이블 Cat 5e FTP(F/UTP) |
| 통신선 길이 |
3 m |
| 통신선을 통한 전원공급 |
| Accura 2750LCG와 연결 |
|
LOP 제어모듈
전용 통신
|
내부전용 프로토콜 |
포트 2개(A2750LCG-1, A2750LCG-2: 포트 기능 동일) |
| 통신포트 2개 |
Accura 2750LCG 장치 이중화 지원 |
| 커넥터 타입 |
RJ45 커넥터 |
| 통신선 |
이더넷 케이블 Cat 5e FTP, STP, SFTP |
| 통신선 길이 |
포트별 최대 300 m |
| 전원 |
| 정격전압(Us) |
110 - 240 V AC 50/60 Hz, 110 - 300 V DC |
| 동작전압 범위 |
0.8 x Us - 1.1 x Us |

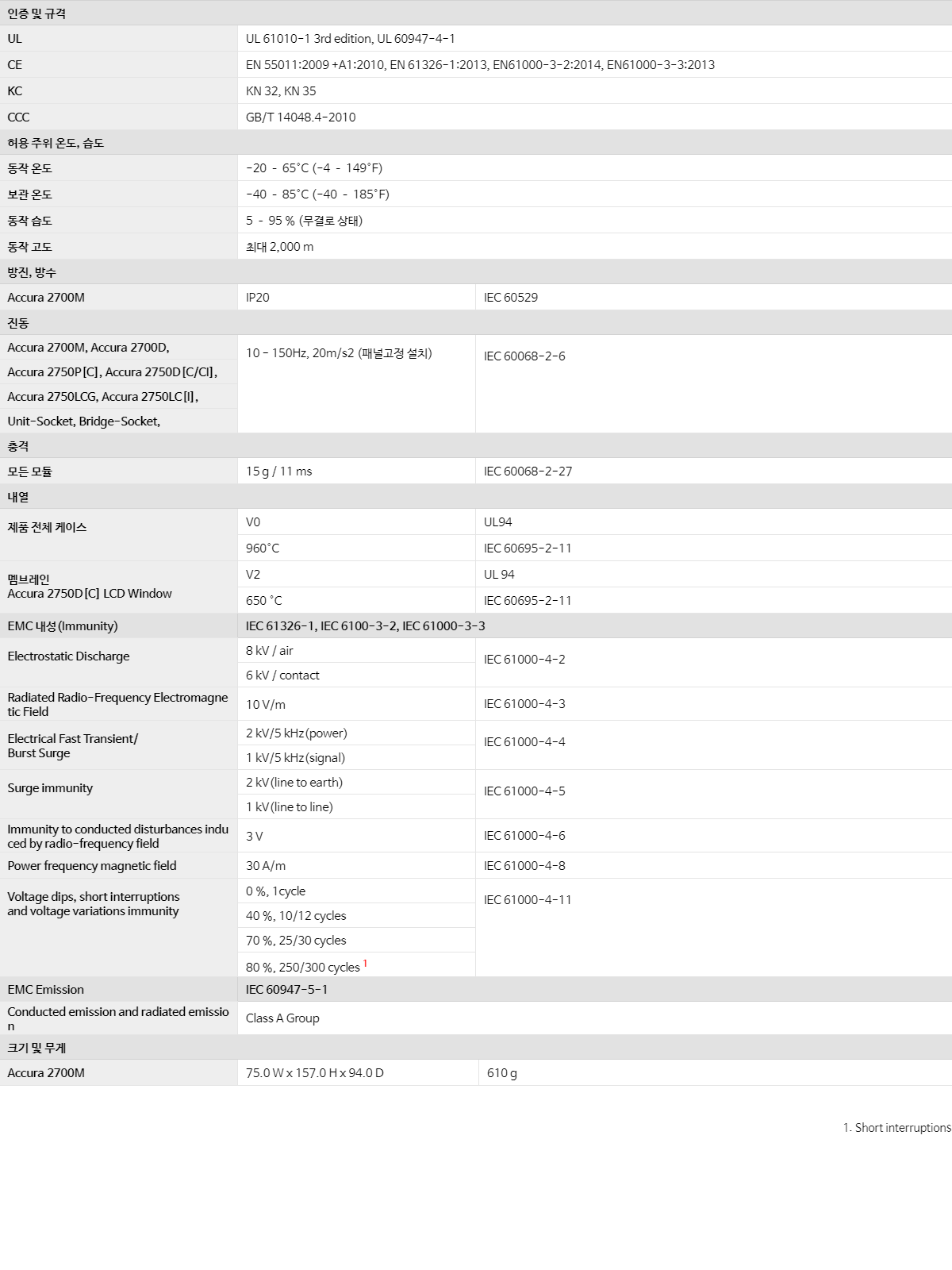

1. 표준 3 m 이내를 권장하며, Ring 전체 길이 90 m 를 초과하지 않는 범위 내에서 최대 10 m까지 허용된다.
2. 통신속도 115,200 bps에서는 600 m 거리 내에서 최대 16대까지 통신이 가능하다.
3. Accura 2700D HMI 모듈 주문 시 디스플레이 통신선 1개가 기본으로 제공된다. Accura 2700M 통합모듈을 이중화로 연결하는 경우 디스플레이 통신선 1개를 추가로 주문해야 한다.
