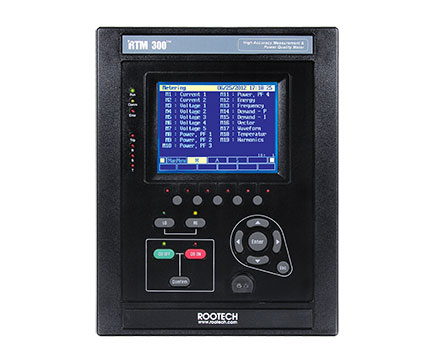

RTM 300
High Accuracy Power Quality Digital Power Meter

RTM 300
High Accuracy Power Quality Digital Power Meter

요약
RTM 300은 사이틀당 128 Point Sampling, Full scale ±0.2%급 고정밀 계측을 지원하는 디지털 전력품질메터이다.
고정밀, 고안정성, 서지차단 등의 특성을 가지며 비선형 부하로 인해 고조파 왜곡된 전압, 전류파형에 대한 True RMS계측을 수행한다.
전압, 전류, 전력, 에너지, 주파수, 역률, Peak 등을 실시간 계측하고 전력요금과 직접 관련되는 Demand 계측 및 제어를 제공한다. 또한 전력품질을 위한 고조파 분석기능은 전압, 전류 파형에 대한 각 고조파 정보를 LCD창에서 바그래프와 숫자로 정확하게 표시한다. 또한 Vector Diagram 을 지원하여 3상 전력상태를 일목요연하게 파악 할 수 있다.
각종 Event 를 저장하여 이력분석 기능을 제공하고 power factor 제어가 가능하다.
디지털 입출력 채널은 현장의 접점정보를 파악하고 제어기기를 제어한다.
정밀 전력계측 및 제어가 필요한 수배전반, IBS, 전력관리시스템, 공장전력관리 등과 같은 다양한 응용분야에서 사용된다.
전압/전류 ±0.2% Full scale
삼상전력계측
Dip[Sag], Swell 이벤트
RS-485 1 포트
카탈로그 다운로드
특징
사양
FAQ
다운로드
특징
사양
FAQ
다운로드

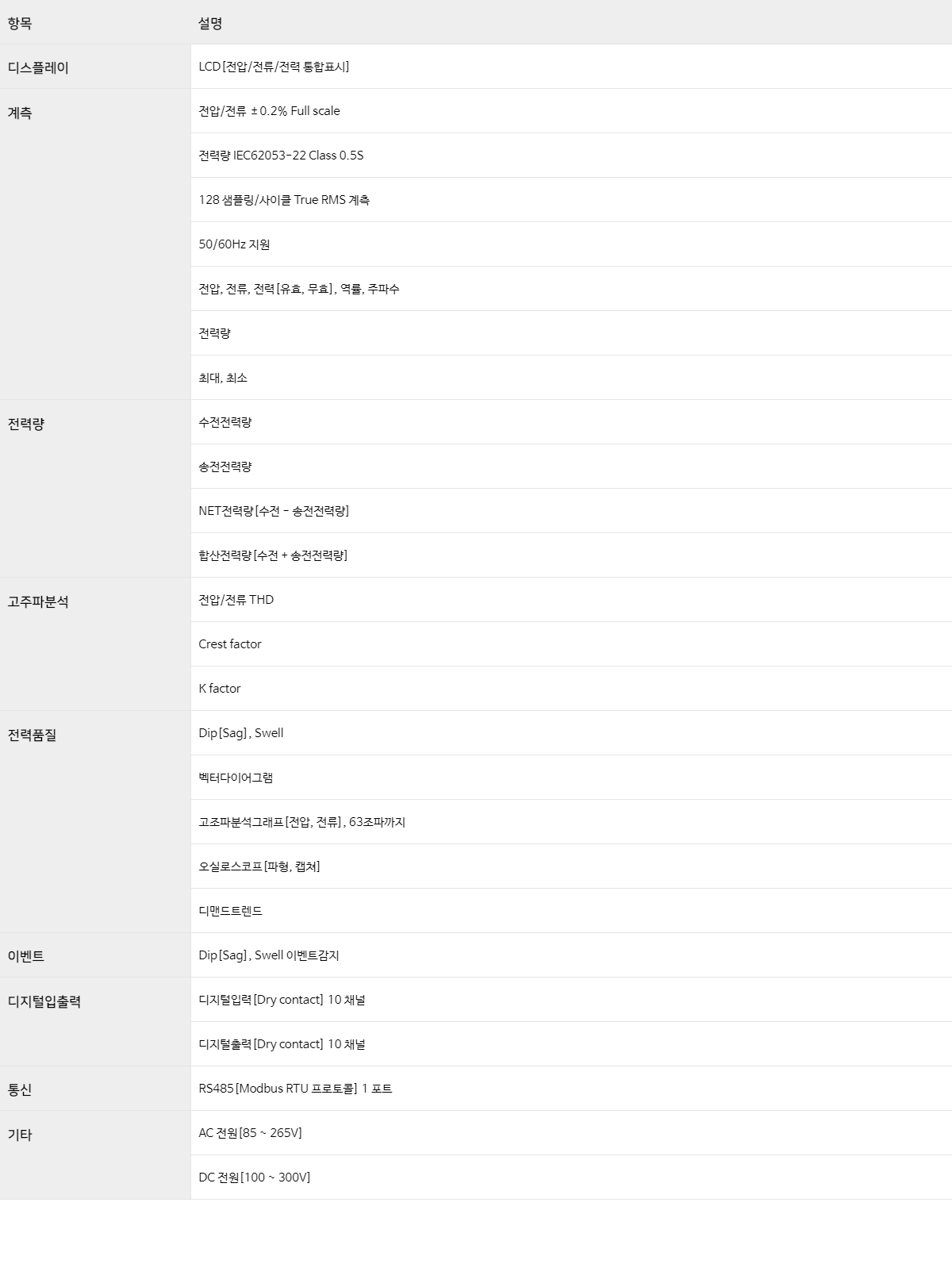

항목 설명
디스플레이 LCD[전압/전류/전력 통합표시]
계측
전압/전류 ±0.2% Full scale
전력량 IEC62053-22 Class 0.5S
128 샘플링/사이클 True RMS 계측
50/60Hz 지원
전압, 전류, 전력[유효, 무효], 역률, 주파수
전력량
최대, 최소
전력량
수전전력량
송전전력량
NET전력량[수전 - 송전전력량]
합산전력량[수전 + 송전전력량]
고주파분석
전압/전류 THD
Crest factor
K factor
전력품질
Dip[Sag], Swell
벡터다이어그램
고조파분석그래프[전압, 전류], 63조파까지
오실로스코프[파형, 캡쳐]
디맨드트렌드
이벤트 Dip[Sag], Swell 이벤트감지
디지털입출력
디지털입력[Dry contact] 10 채널
디지털출력[Dry contact] 10 채널
통신 RS485[Modbus RTU 프로토콜] 1 포트
기타
AC 전원[85 ~ 265V]
DC 전원[100 ~ 300V]
